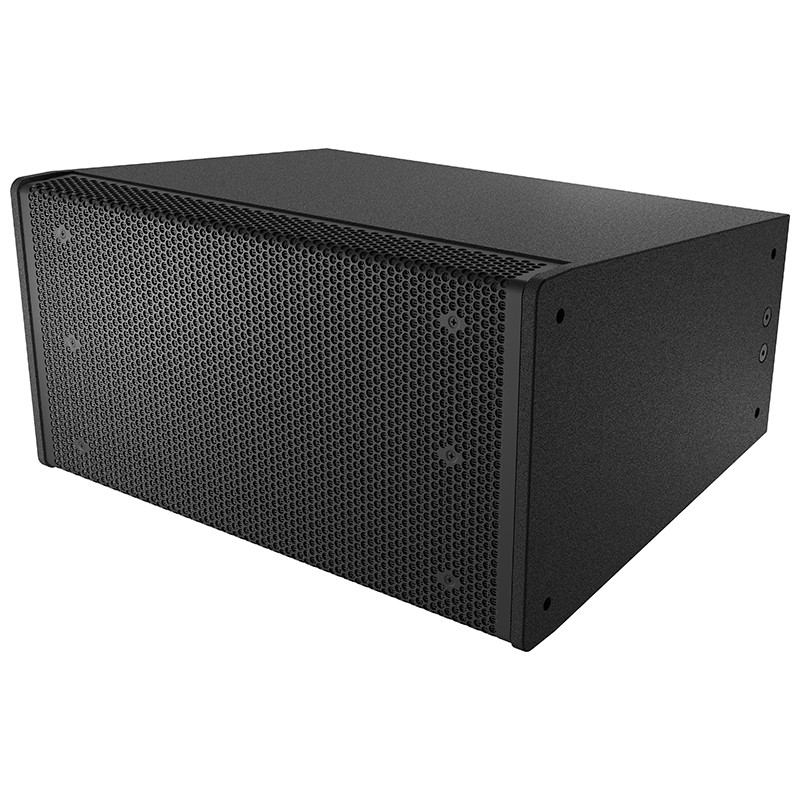

Элемент линейного массива Electro-Voice X1I-212/90-B

В мире профессионального звука для фиксированных инсталляций всё чаще требуются системы, которые сочетают в себе высокую выходную мощность, точный контроль направленности и компактные размеры, позволяющие гармонично вписать акустику в интерьер или архитектуру объекта. Electro‑Voice X1i‑212/90‑B — это двухполосный пассивный линейный элемент, который представляет собой передовое решение для озвучивания концертных залов, театров, домов культуры, транзитных зон аэропортов и вокзалов, а также крупных торговых центров. Модель разработана с учётом самых строгих требований к качеству звука и надёжности в условиях длительной стационарной эксплуатации.

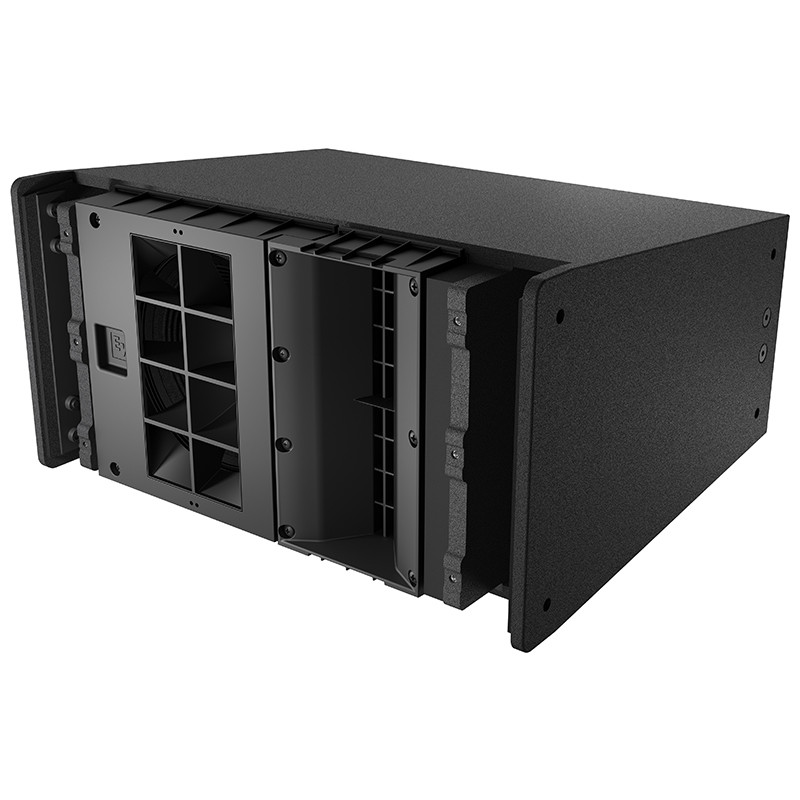

Акустическая система X1i‑212 построена на базе уникальных запатентованных технологий Electro‑Voice, которые обеспечивают непревзойдённую связность между элементами в вертикальной линейной решётке и исключительную разборчивость речи даже при высоких уровнях звукового давления. В основе низкочастотного звена лежит мощный 12‑дюймовый драйвер SMX2121, спроектированный с использованием метода конечных элементов для оптимизации магнитной системы, подвеса и электрических параметров. Этот подход позволил добиться минимальных искажений, высокой эффективности и максимальной интеллектуальности звука на пиковых уровнях громкости. Динамик работает в паре с уникальным акустическим волноводом Mid‑Band Hydra (MBH), который имитирует поведение двойной линии из четырёх 3‑дюймовых точечных источников. Такое решение обеспечивает превосходное среднечастотное связывание между соседними элементами массива, сохраняя при этом эффективность, мощностной потенциал и широкий частотный диапазон, свойственные 12‑дюймовому излучателю.

Высокочастотная секция X1i‑212 оснащена двумя компрессионными драйверами ND2R с 2‑дюймовыми титановыми диафрагмами. Эти драйверы подключены к паре волновых генераторов Wavefront‑shaping Circular Hydra (WCH), формирующих плоский волновой фронт, который затем поступает на волновод с углом охвата 90° по горизонтали (для данной модификации) и 10° по вертикали. Такая конструкция обеспечивает точный и стабильный контроль диаграммы направленности во всём рабочем диапазоне частот, гладкую и линейную амплитудно‑частотную характеристику, а также идеальное согласование с соседними элементами в массиве. Важнейшей особенностью является встроенный пассивный кроссовер, выполненный по крутой топологии восьмого порядка. Акустические спады характеристик в области частоты раздела (1600 Гц) приближаются к 96 дБ на октаву, что гарантирует линейное суммирование сигналов и гладкое поведение АЧХ вне оси, независимо от размера массива. Пассивная эквализация, реализованная в кроссовере, специально оптимизирована для улучшения разборчивости в критическом вокальном диапазоне, что делает эту систему идеальным выбором для объектов с высокой речевой нагрузкой.

Частотный диапазон системы составляет 57 Гц – 16 кГц при неравномерности ±3 дБ, а максимальное звуковое давление достигает впечатляющих 143 дБ (пик), что позволяет озвучивать площадки значительного размера без потери качества и с запасом по громкости. Номинальная подводимая мощность равна 500 Вт (непрерывный сигнал) и 2000 Вт (пиковая), номинальное сопротивление — 8 Ом. Для корректной работы в линейном массиве рекомендуется использовать фильтр верхних частот с частотой среза 50 Гц. Осевая чувствительность составляет 98 дБ (1 Вт на 1 м), что обеспечивает высокую эффективность преобразования подводимой мощности в акустическое давление.

Конструкция корпуса X1i‑212 разработана специально для стационарных инсталляций. Вертикальный трапециевидный корпус изготовлен из 13‑слойной берёзовой фанеры, устойчивой к атмосферным воздействиям, с защитным полиуреатовым покрытием EVCoat. Такая конструкция обеспечивает исключительную механическую прочность и долговечность. Для инсталляций внутри помещений предлагается версия с индексом «B» (чёрный цвет RAL9005) или «W» (белый цвет RAL9003), а также полностью атмосферостойкие модели с корпусом из стекловолокна, имеющие степень защиты IP55 (для прямого наружного применения). В версии X1i‑212/90‑B, рассматриваемой здесь, используется стандартное покрытие для помещений, но при этом все металлические детали, включая решётку из стали 16GA 304 с порошковым покрытием, устойчивы к коррозии. Решётка закреплена на доступных креплениях, что позволяет снимать её для осмотра или технического обслуживания без необходимости демонтажа всей линейной решётки — важное преимущество для инженеров по эксплуатации.

Монтажные возможности модели исключительно широки. На каждой боковой панели корпуса предусмотрено по четыре резьбовые точки M10 (всего восемь), предназначенных для крепления к несущим конструкциям здания. Для создания полноценной вертикальной линейной решётки компания Electro‑Voice предлагает опциональный риггинг‑комплект и монтажную ферму, позволяющие подвешивать до 12 элементов в стандартных конфигурациях. Конструкция фермы также позволяет крепить её к нижней части массива для использования в качестве стяжки или страховочного троса при необходимости. Все процедуры подвеса должны выполняться сертифицированными специалистами в строгом соответствии с местными нормами и правилами безопасности.

Для оперативного и точного проектирования систем на основе X1i‑212 компания Electro‑Voice предлагает фирменное программное обеспечение PREVIEW Loudspeaker Software. Этот инструмент позволяет рассчитать покрытие, оптимальные углы наклона элементов, безопасные конфигурации подвеса, а также создавать управляемые или формируемые массивы сабвуферов. Интеграция с PREVIEW делает процесс проектирования быстрым и прозрачным, а также гарантирует, что созданная система будет работать с максимальной эффективностью и в полном соответствии с заложенными акустическими параметрами.

На входной панели X1i‑212 установлены два высокотоковых клеммных блока Phoenix, обеспечивающих быстрое и надёжное подключение. Контакты 3+ и 3‑ на каждом разъёме задействованы для подачи сигнала на пассивную сеть, а контакты 4, 2 и 1 служат для сквозного прохождения сигнала между двумя входными разъёмами — это упрощает параллельное подключение нескольких элементов в массиве. Клеммная панель полностью герметизирована и комплектуется несколькими сальниковыми вводными устройствами, рассчитанными на кабели диаметром от 9 до 19 мм, что защищает соединения от пыли и влаги даже в сложных условиях эксплуатации.

Система X1i‑212/90‑B представляет собой высокотехнологичный инструмент для профессионалов, которые ценят сочетание превосходного качества звука, инженерной продуманности и гибкости монтажа. Она одинаково эффективно работает как в небольших инсталляциях с одним или двумя элементами, так и в крупных системах с многоэлементными линейными массивами, обеспечивая равномерное покрытие, высокую разборчивость и мощное, чистое звучание на любой громкости. Данная модель с углом горизонтального покрытия 90° и чёрным отделкой идеально подходит для помещений с большой глубиной или сложной геометрией, где требуется точная фокусировка звуковой энергии в заданной зоне.
