Элемент линейного массива Electro-Voice X1I-212/120-FGW

При озвучивании открытых пространств с широкими зонами покрытия — стадионов, амфитеатров, ландшафтных парков, архитектурных ансамблей и летних сцен — крайне важно, чтобы акустическая система обеспечивала равномерное звуковое поле по горизонтали с минимальным количеством элементов, при этом выдерживая прямые солнечные лучи, осадки, перепады температур и высокую влажность, а также гармонично вписывалась в светлую архитектуру объекта. Electro‑Voice X1i‑212/120‑FGW — это двухполосный пассивный элемент вертикального линейного массива, созданный специально для наружных инсталляций в самых сложных климатических условиях, при этом выполненный в эстетичном белом исполнении RAL9003. Модель сочетает передовые акустические технологии, расширенный угол горизонтального охвата 120° и полностью защищённую конструкцию, что делает её идеальным выбором для проектов, где важны и безупречный звук, и долговечность в агрессивной среде, и архитектурная гармония.

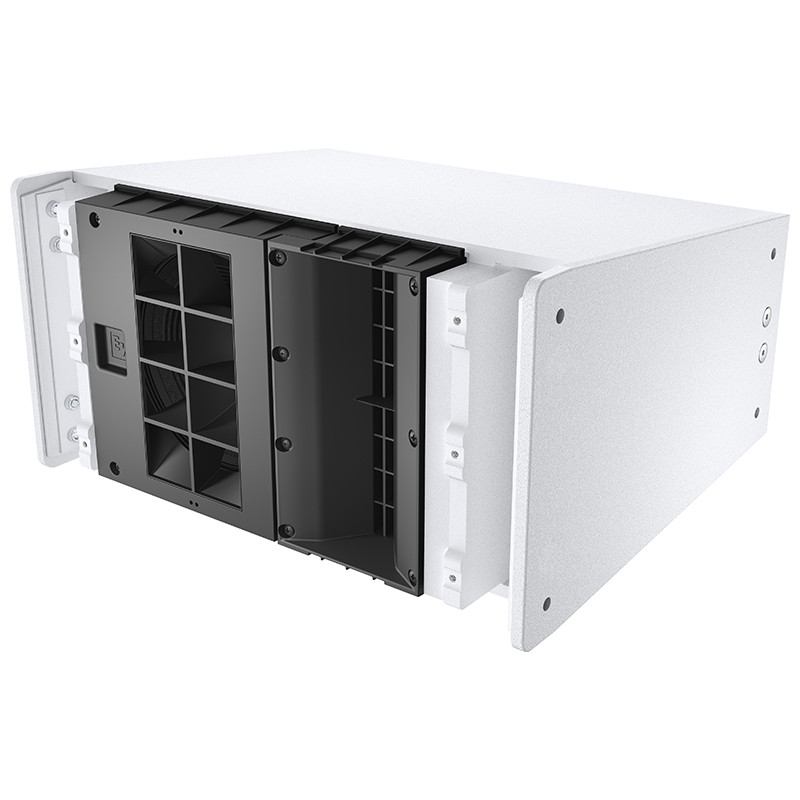

Акустическая система X1i‑212 базируется на запатентованных инженерных решениях Electro‑Voice, обеспечивающих выдающуюся связность между элементами в вертикальной линейной решётке и отличную разборчивость речи даже на предельных уровнях громкости. Низкочастотный тракт представлен мощным 12‑дюймовым драйвером SMX2121, разработанным с использованием метода конечных элементов для оптимизации магнитной системы, подвеса и электрических параметров. Это позволило минимизировать искажения, повысить эффективность и добиться максимальной интеллигибельности на пиковых уровнях звукового давления. Динамик работает совместно с инновационным волноводом Mid‑Band Hydra (MBH), который имитирует акустическое поведение двойной линии из четырёх 3‑дюймовых точечных источников, обеспечивая превосходное среднечастотное связывание между соседними элементами массива без потери мощности и частотного охвата, характерных для 12‑дюймового излучателя.

Высокочастотная секция оснащена двумя компрессионными драйверами ND2R с 2‑дюймовыми титановыми диафрагмами. Они подключены к паре волновых генераторов Wavefront‑shaping Circular Hydra (WCH), формирующих плоский волновой фронт, который затем направляется на волновод с углом охвата 120° по горизонтали (для данной модификации) и 10° по вертикали. Расширенный угол горизонтального покрытия позволяет охватывать широкие зоны слушателей минимальным количеством элементов, что особенно важно для стадионов, открытых сцен и больших парковых зон. Такая архитектура обеспечивает стабильный и точный контроль диаграммы направленности в широкой полосе частот, линейную амплитудно‑частотную характеристику и идеальное акустическое согласование с соседними элементами в массиве. Встроенный пассивный кроссовер выполнен по крутой топологии восьмого порядка: акустические спады в области частоты раздела (1600 Гц) приближаются к 96 дБ на октаву, что гарантирует линейное суммирование сигналов и плавное поведение АЧХ вне оси независимо от размера массива. Пассивная эквализация в кроссовере специально оптимизирована для улучшения разборчивости в вокальном диапазоне, что критически важно для речевых нагрузок на открытых пространствах.

Частотный диапазон системы составляет 57 Гц – 16 кГц при неравномерности ±3 дБ, а максимальное звуковое давление достигает впечатляющих 143 дБ (пик), позволяя озвучивать большие открытые площадки с запасом по громкости и без искажений. Номинальная подводимая мощность — 500 Вт (непрерывный) и 2000 Вт (пиковый), номинальное сопротивление — 8 Ом. Рекомендуемая частота среза фильтра верхних частот — 50 Гц. Осевая чувствительность составляет 98 дБ (1 Вт на 1 м), что обеспечивает высокую эффективность преобразования подводимой мощности в акустическое давление даже при работе от усилителей умеренной мощности.

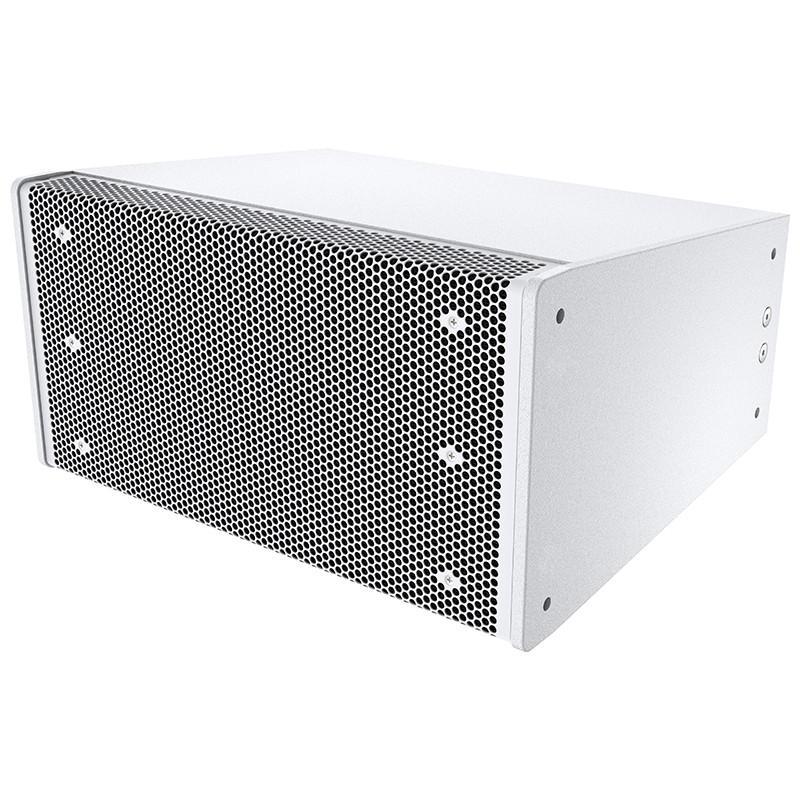

Главное отличие модели X1i‑212/120‑FGW — полностью защищённая конструкция, соответствующая стандарту IP55. Корпус изготовлен из высокопрочного стекловолокна с полиуреатовым покрытием, что обеспечивает абсолютную устойчивость к влаге, ультрафиолетовому излучению и перепадам температур. Белое покрытие RAL9003 не только придаёт системе эстетичный внешний вид, но и устойчиво к выцветанию под воздействием солнечных лучей, сохраняя свой цвет в течение многих лет наружной эксплуатации. Решётка выполнена из нержавеющей стали 16GA 304 с порошковым покрытием, а с внутренней стороны оснащена гидрофобным акустически прозрачным экраном, эффективно отталкивающим воду без ухудшения звукопроницаемости. Все крепёжные элементы — из нержавеющей стали, что полностью исключает коррозию даже в условиях повышенной влажности или солёного морского воздуха. Входная панель полностью герметизирована и комплектуется сальниковыми вводными устройствами, рассчитанными на кабели диаметром от 9 до 19 мм, гарантируя надёжную защиту соединений от пыли и влаги.

Монтажные возможности модели остаются максимально гибкими. На каждой боковой панели корпуса предусмотрено по четыре резьбовые точки M10 (всего восемь), предназначенных для крепления к несущим конструкциям или опциональному риггинг‑комплекту, позволяющему подвешивать до 12 элементов в стандартных конфигурациях. Монтажная ферма также может крепиться к нижней части массива для использования в качестве стяжки или страховочного троса при необходимости. Все процедуры подвеса должны выполняться сертифицированными специалистами в строгом соответствии с местными нормами и правилами безопасности.

Для проектирования систем на основе X1i‑212 компания Electro‑Voice предлагает программное обеспечение PREVIEW Loudspeaker Software, которое позволяет рассчитать покрытие, оптимальные углы наклона элементов, безопасные конфигурации подвеса, а также создавать управляемые массивы сабвуферов. Интеграция с PREVIEW делает проектирование быстрым, точным и гарантирует, что созданная система будет работать с максимальной эффективностью и в полном соответствии с заложенными акустическими параметрами, даже в сложных наружных условиях.

На входной панели установлены два высокотоковых клеммных блока Phoenix, обеспечивающих быстрое и надёжное подключение. Контакты 3+ и 3‑ на каждом разъёме задействованы для подачи сигнала на пассивную сеть, а контакты 4, 2 и 1 служат для сквозного прохождения сигнала между двумя входными разъёмами — это значительно упрощает параллельное подключение нескольких элементов в массиве. Герметичная конструкция панели и сальниковые вводы надёжно защищают соединения от проникновения влаги и пыли, что подтверждено сертификацией IP55.

X1i‑212/120‑FGW — это профессиональное решение для самых требовательных наружных инсталляций, где требуется сочетание мощного, чистого звучания, расширенного горизонтального покрытия и абсолютной стойкости к погодным условиям, а также эстетическая интеграция в светлую архитектуру. Широкий угол 120° позволяет эффективно озвучивать объекты с большой шириной — стадионы, открытые сцены, амфитеатры и парковые зоны — с минимальным количеством элементов в массиве. Белый цвет RAL9003 делает эту модель особенно востребованной в проектах с белыми фасадами, колоннадами и светлыми интерьерами открытых павильонов, где оборудование не должно доминировать над архитектурным замыслом, а органично дополнять его. Модель обеспечивает равномерное покрытие, высокую разборчивость и безупречную надёжность в любую погоду, оставаясь при этом визуально незаметной.
