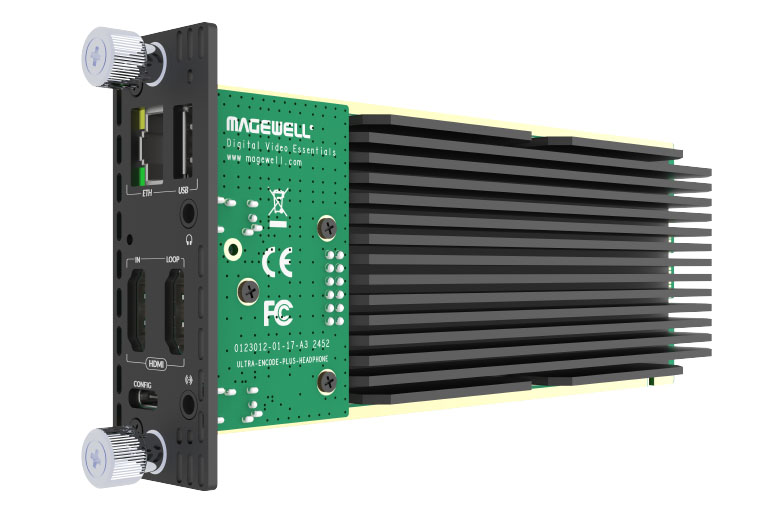

Модуль-энкодер Magewell Ultra Encode HDMI Plus Module

Magewell Ultra Encode HDMI Plus Module — это сменный модуль кодирования, разработанный для установки в шасси Modator 2U. Он превращает любое HDMI-устройство в источник профессионального IP-вещания. Главная задача модуля — принимать видеосигнал через интерфейс HDMI 1.4a и кодировать его в высококачественные IP-потоки, готовые к прямой трансляции. Модуль поддерживает горячую замену: его можно извлечь или установить в шасси, не выключая питания и не прерывая работу других модулей. Это обеспечивает бесперебойную эксплуатацию в критически важных системах, таких как круглосуточные новостные аппаратные или студийные продакшен-комплексы, где любая остановка недопустима.

Ключевое преимущество Ultra Encode HDMI Plus Module — мощное двухпрофильное кодирование. Он одновременно формирует два независимых потока: основной (main stream) и дополнительный (sub stream). Каждый профиль настраивается отдельно по разрешению, битрейту и кодекам. Это позволяет, например, отправлять основной поток в высоком разрешении 4K на аппаратный декодер для локального мониторинга, а дополнительный — в разрешении Full HD с адаптивным битрейтом на YouTube или Facebook для массового зрителя. Такая гибкость заменяет собой несколько устройств в одном корпусе и существенно упрощает архитектуру вещательной системы.

Модуль кодирует видео в форматы H.264 и H.265 (HEVC), а также в NDI HX2 и NDI HX3 для интеграции в IP-экосистемы. Максимальное входное разрешение составляет 4096x2160 (DCI 4K) с частотой 30 кадров в секунду при полном цветовом семплировании 4:4:4. Максимальный битрейт достигает 62 Мбит/с при использовании NDI HX3 и 32 Мбит/с для других протоколов. Это обеспечивает кристально чёткое, детализированное изображение без артефактов сжатия, пригодное для самых требовательных трансляций. Модуль поддерживает широкий спектр разрешений — от 4K DCI до 720x480 — и кадровых частот до 60 кадров в секунду для Full HD, что позволяет без проблем интегрироваться в любую существующую видеоинфраструктуру.

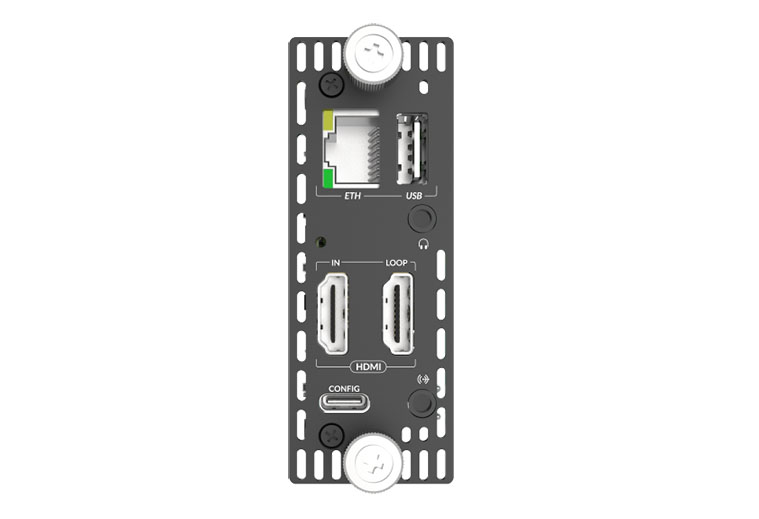

Аудиовозможности модуля полностью соответствуют его видеокомпетенциям. Он обрабатывает до 8 каналов встроенного HDMI-аудио с частотой дискретизации 192 кГц и разрядностью 24 бита. Дополнительный 3,5-мм линейный вход позволяет подключить внешний аналоговый источник звука. Аудио кодируется в формат AAC с возможностью гибкого маппинга каналов. Это позволяет одновременно передавать в поток многоканальный звук с внешнего микшера и использовать локальный мониторинг через отдельный 3,5-мм выход.

Сетевые возможности модуля впечатляют. Гигабитный Ethernet-порт обеспечивает стабильное подключение. Модуль поддерживает широкий спектр протоколов: RTSP, RTMP, RTMPS, SRT, HLS, TS over UDP, TS over RTP, а также NDI HX2 и NDI HX3. Одновременно можно запустить до шести сессий вещания с использованием любых комбинаций этих протоколов. Это позволяет одному физическому модулю заменить собой целую стрим-ферму, отправляя синхронизированные копии потока на несколько CDN, архивный сервер и локальную NDI-сеть.

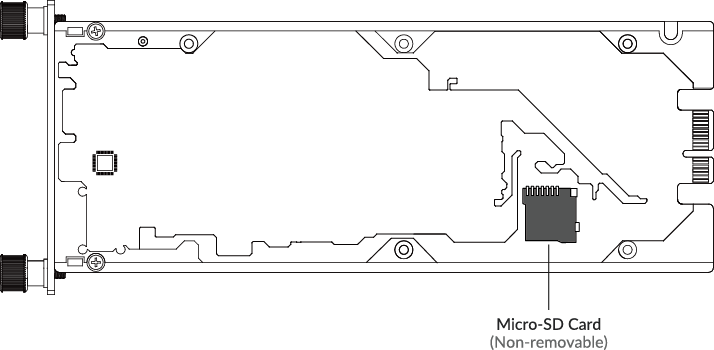

Модуль оснащён встроенной памятью объёмом 128 ГБ, что позволяет записывать десятки часов видео в HD-качестве. Если этого недостаточно, можно подключить внешний USB-накопитель или настроить автоматическую загрузку записей на сетевое хранилище (NFS или CIFS). Файлы сохраняются в форматах MP4, MOV или TS. Поддерживается как обычная, так и кольцевая запись. Планировщик позволяет задать до восьми расписаний для стриминга и отдельно до восьми — для записи, полностью автоматизируя рутинные процессы.

Централизованное управление реализовано с максимальной гибкостью. Модулем можно управлять через сенсорный экран на передней панели шасси Modator, через веб-интерфейс из любого современного браузера или через облачную платформу Control Hub. Все три способа предоставляют полный доступ к настройкам: можно сконфигурировать разрешение, битрейт, кодеки, маппинг аудиоканалов, поворот изображения и многое другое. Наличие HTTP API открывает возможности интеграции в системы автоматизации. Модуль также поддерживает наложение до восьми графических слоёв на каждый поток — можно добавить логотип, бегущую строку, часы или произвольный текст.

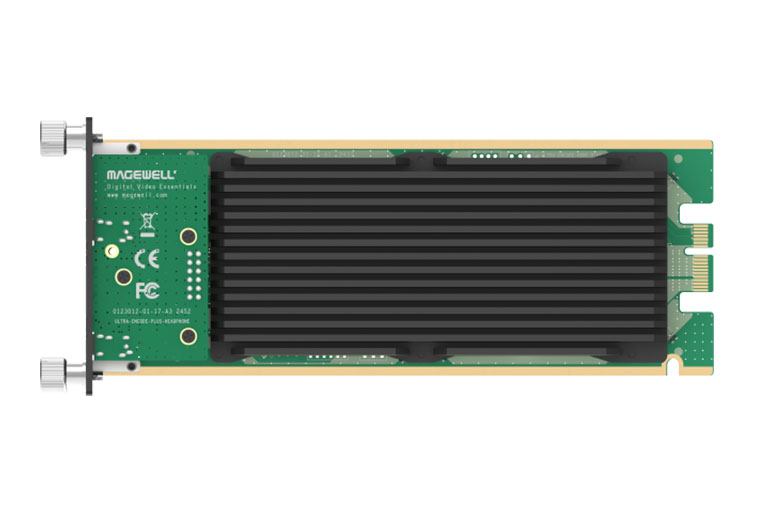

Модуль получает питание непосредственно от шасси Modator, отдельный адаптер не требуется. Физические размеры платы составляют 184,4 × 30,0 × 81,5 мм, а потребляемая мощность не превышает 9,85 Вт. В комплект поставки входит только сам модуль. Приобрести Magewell Ultra Encode HDMI Plus Module можно в магазине vismedia.ru.
