Модуль-энкодер Magewell Pro Convert 12G SDI 4K Plus Module

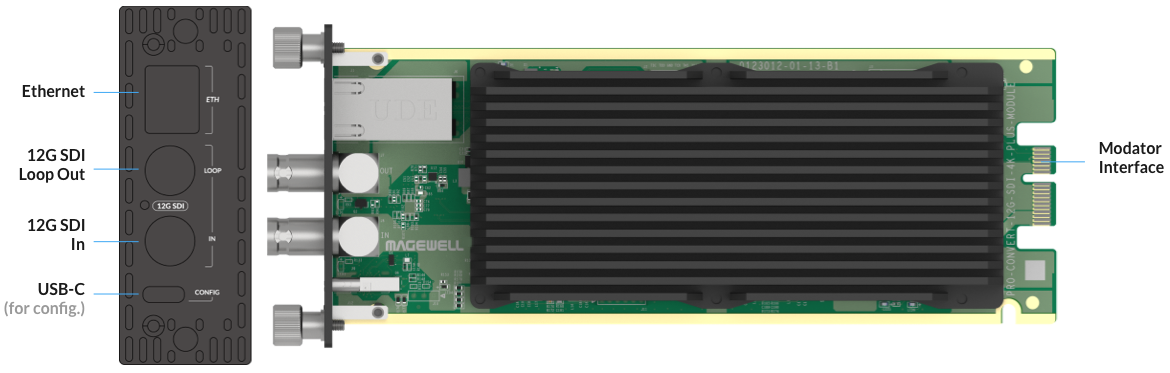

Magewell Pro Convert 12G SDI 4K Plus Module — это высокопроизводительный модуль-энкодер, спроектированный для преобразования 12G-SDI сигналов в IP-потоки NDI High Bandwidth с максимальной плотностью размещения. Модуль выполнен в формате сменной платы для установки в фирменное шасси Modator 2U и поддерживает горячую замену. Его основная задача — принять живой SDI-сигнал от профессиональной камеры, микшера или другого источника и кодировать его в высококачественный NDI-поток, доступный всем устройствам в сети. Поддержка входных сигналов до 4096x2160 со скоростью 60 кадров в секунду и 16 каналов встроенного аудио гарантирует, что в IP-сеть попадёт изображение и звук без потери детализации. Модуль поддерживает горячую замену, что позволяет извлекать и устанавливать его без выключения питания шасси, обеспечивая непрерывность работы в прямых эфирах.

Главное инженерное достоинство модуля — его адаптивность к любым источникам и условиям. Благодаря настраиваемому EDID входного порта он способен принимать видеосигнал любого формата в пределах своих технических возможностей, корректно обрабатывая как компьютерные разрешения, так и вещательные стандарты. Сквозной SDI-выход (loop-through) позволяет одновременно кодировать поток и выводить исходное изображение на локальный монитор или дальнейший эфирный тракт без использования внешних разветвителей. Это исключает задержки при локальном контроле, что критически важно при записи интервью или управлении PTZ-камерами, где оператор должен видеть картинку в реальном времени.

Мощность обработки видеосигнала впечатляет: модуль способен кодировать NDI High Bandwidth с максимальным разрешением 4096x2160 на скорости 60 кадров в секунду, с цветовой субдискретизацией 4:2:2 и разрядностью 8 бит. Частота выводимого потока может соответствовать исходной или составлять половину, треть или четверть от неё — это позволяет гибко настраивать битрейт под пропускную способность сети. Поддерживаются все распространённые кадровые частоты: 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94 и 60 кадров/с. Цветовые форматы RGB и YUV (стандарты BT.601, BT.709, BT.2020) обеспечивают точную цветопередачу в любых рабочих процессах, от видеоконференций до профессионального телевещания.

Звуковое сопровождение передаётся с той же тщательностью, что и видео: модуль кодирует до 16 каналов встроенного SDI-аудио, гарантируя синхронную передачу звука без расхождений с изображением. Это особенно важно при многоканальной записи концертов, конференций и спортивных трансляций, где каждый микрофон должен быть идеально синхронизирован с происходящим на экране. Потоки NDI передаются через стандартный гигабитный Ethernet-порт RJ45, что позволяет легко встраивать модуль в существующую сетевую инфраструктуру без прокладки дополнительных кабелей.

Централизованное управление реализовано с максимальной гибкостью. Модулем можно управлять через сенсорный экран на передней панели шасси Modator, через веб-интерфейс из браузера или через облачную платформу Magewell Control Hub. Все три способа предоставляют полный доступ к настройкам: можно сконфигурировать разрешение, частоту кадров, деинтерлейсинг, EDID и параметры сети. Встроенный 16-позиционный поворотный DIP-переключатель позволяет задать аппаратный индекс платы для использования нескольких модулей в одном шасси. Светодиодные индикаторы на корпусе сигнализируют о подаче питания, захвате входного сигнала, состоянии сквозного выхода и статусе Tally (preview/program). Наличие HTTP API открывает возможности интеграции в системы автоматизации и управления, включая Crestron.

Модуль получает питание непосредственно от шасси Modator, отдельный адаптер не требуется. Максимальное энергопотребление составляет около 8,5 Вт. Физические размеры составляют 117,5 мм в длину, 66,7 мм в ширину и 23,4 мм в высоту — это компактные габариты, позволяющие разместить до десяти таких плат в 2-юнитовом шасси. Рабочий диапазон температур от 0 до 45 °C и относительная влажность до 90% без конденсации гарантируют надёжную работу в стандартных аппаратных. Производитель предоставляет 2-летнюю гарантию. Приобрести Magewell Pro Convert 12G SDI 4K Plus Module можно в магазине vismedia.ru.
