Конвертер Blackmagic 2110 IP Converter 3x3G

Blackmagic 2110 IP Converter 3x3G — это компактный двунаправленный конвертер, спроектированный как идеальный мост между классической SDI-инфраструктурой и средой передачи видеоданных по IP-протоколу SMPTE ST 2110. Устройство создано для инженеров и системных интеграторов, которые стремятся не к революционной замене, а к плавной, управляемой и надежной миграции на рельсы современных IP-вещательных систем. Главное инженерное достоинство данной модели заключается в том, что она превращает три отдельных 3G-SDI устройства в три полностью независимых IP-видеоканала, одновременно доступных на захват и на воспроизведение. Порту 10G Ethernet здесь отводится роль скоростной магистрали, способной без малейшей задержки транспортировать до трех видеопотоков в каждом направлении, что суммарно позволяет подключить до шести разнородных источников и приемников SDI-сигнала.

Ключевым преимуществом конвертера является аппаратная ресинхронизация каждого из трех входных 3G-SDI каналов по единой тактовой частоте PTP (Precision Time Protocol). На практике это решает фундаментальную проблему рассинхронизации источников, возникающую при смешивании оборудования разных вендоров в одной студии. Вам больше не нужно беспокоиться о том, что видеомикшер не сможет захватить сигнал с камеры из-за плавающей частоты: все данные на входе аппаратно пересинхронизируются под единый эталонный такт, генерируемый PTP-грандмастером сети, и только потом упаковываются в бескомпрессионные пакеты SMPTE 2110-20. Для тех же случаев, когда требуется обратная связь, на корпусе предусмотрен выделенный референсный выход (Reference Output), генерирующий Tri-Sync или Black Burst непосредственно из PTP-такта. Это позволяет «подвести часы» под мастер-синхронизацию IP-сети даже для устаревшего аналогового оборудования, обеспечивая безупречную вертикальную синхронизацию всей системы.

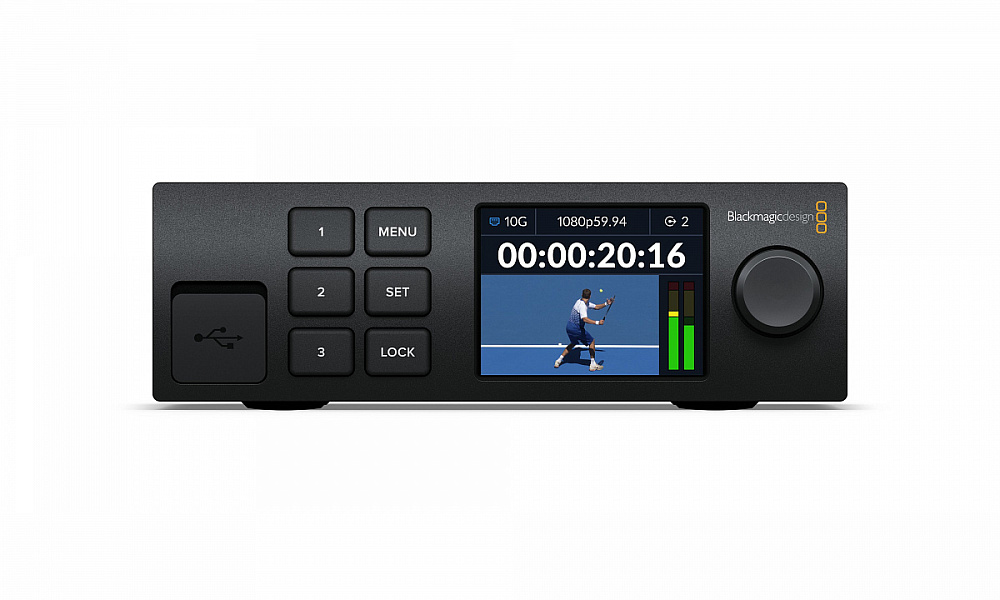

Система управления и мониторинга здесь выведена на новый уровень удобства. На передней панели расположен цветной 2.2-дюймовый LCD-дисплей в окружении шести аппаратных кнопок и энкодера. Это полноценный центр диагностики, который в реальном времени отображает не только статичную «картинку» проходящего сигнала в режиме живого видео, но и его формат, количество аудиоканалов, временной код и инженерные метрики сети, включая наличие ошибок пакетов. Самое главное — прямо с передней панели, не открывая ноутбук с софтом, вы можете осуществлять коммутацию IP-источников на три SDI-выхода. Конвертер превращается, по сути, в миниатюрный роутер, позволяя быстро переназначать сигналы в аварийных ситуациях.

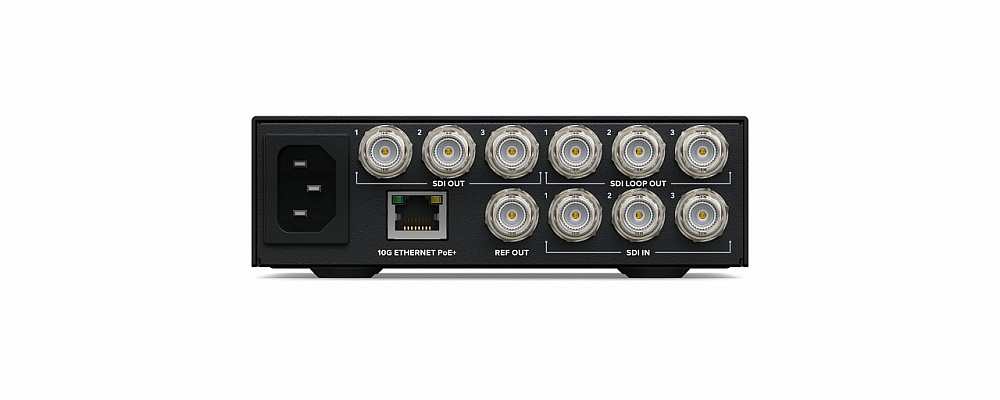

Архитектура питания продумана с расчетом на отказоустойчивую работу в эфирных условиях. Устройство оснащено встроенным блоком питания с разъемом IEC C14, автоматически подстраивающимся под напряжение сети от 100 до 240 В. При этом порт 10G Ethernet поддерживает стандарт PoE+ (Power over Ethernet 802.3at), что обеспечивает горячее резервирование: при пропадании основного питания по переменному току конвертер мгновенно и незаметно для тракта переходит на питание от сетевого коммутатора, сохраняя прохождение сигнала. Это избавляет от путаницы внешних блоков питания и повышает живучесть системы.

Конвертер полностью готов к интеграции в крупные оркестрируемые инфраструктуры. Поддержка протоколов NMOS (IS-04 для обнаружения и регистрации устройств в сети, IS-05 для управления соединениями) позволяет «виртуализировать» всю видеоинфраструктуру. Для оператора или контроллера вроде Blackmagic Videohub система предстает как единая матрица, где маршруты между источником и приемником прокладываются программно в пару кликов. Это кардинально упрощает жизнь на крупных спортивных трансляциях или в распределенных медиацентрах, где количество SDI-кросс-поинтов может исчисляться сотнями. Видео тракт сохраняет true 10-битное качество в цветовых пространствах REC 601 и REC 709, поддерживая все стандарты SD и HD вплоть до 1080p60 с 16 каналами вложенного звука 48 кГц / 24 бит.

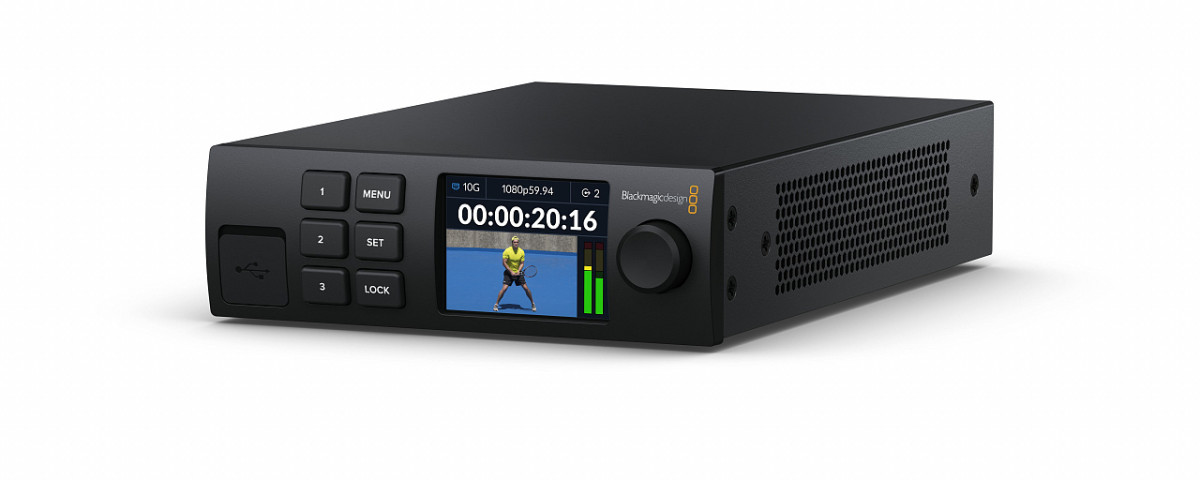

Корпус высотой 1U и глубиной 230 мм позволяет разместить до трех таких устройств бок о бок на универсальной монтажной полке, получая 9 независимых каналов ввода-вывода с одного юнита в стойке. Активная система охлаждения гарантирует температурную стабильность при плотном монтаже. Приобрести конвертер Blackmagic 2110 IP Converter 3x3G можно в магазине vismedia.ru.
