Конвертер AJA IP25-R

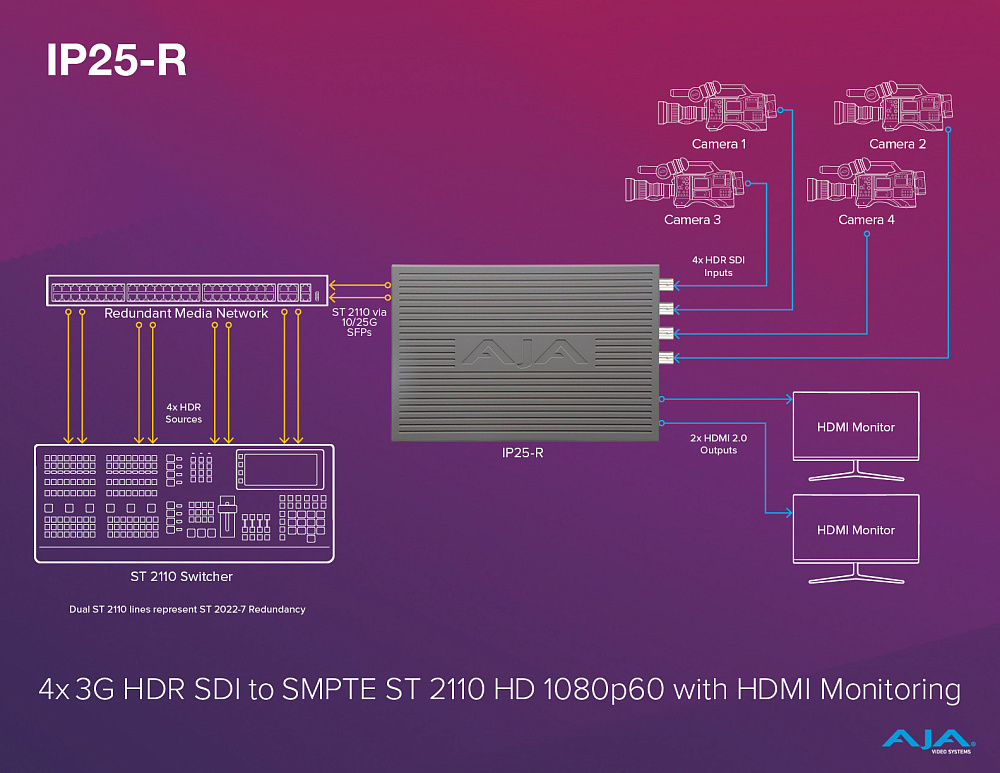

Переход на IP-вещание — это уже не вопрос «будем или нет», а вопрос «когда и как». И один из самых острых моментов при таком переходе — необходимость сохранить совместимость с огромным парком SDI-оборудования, которое ещё долгие годы будет работать в аппаратных. Можно, конечно, менять всё разом, но такой подход требует бюджета, который сложно обосновать даже в крупной компании. Гораздо разумнее строить гибридную инфраструктуру, где IP-магистрали соседствуют с коаксиальными линиями, а видеомикшер может получать сигнал и от ST 2110-источника, и от классической SDI-камеры. Именно для этой задачи инженеры AJA спроектировали AJA IP25-R — мини-конвертер нового поколения, который работает как двунаправленный мост между мирами IP и baseband. Он умеет как принимать до шести ST 2110-потоков и раскладывать их на четыре 12G-SDI и два HDMI 2.0, так и (с прошивкой v2.0) забирать четыре 12G-SDI-сигнала и упаковывать их в ST 2110. При этом устройство остаётся в том же компактном корпусе, что и другие мини-конвертеры AJA — три штуки спокойно помещаются в один юнит стойки, давая до 18 каналов преобразования.

IP25-R дебютировал на IBC 2025 и стал логическим продолжением линейки IP-решений AJA. Если сравнивать его со старшей платой KONA IP25, то разница очевидна: KONA — это PCIe-карта для компьютера, а IP25-R — автономный мини-конвертер, который можно повесить на заднюю стенку монитора или закрепить в рэке через опциональный DRM2-Plus. При этом IP25-R использует ту же FPGA-платформу и ту же программную экосистему, что и KONA, а значит, все наработки по стабильности, синхронизации и совместимости перекочевали в компактный корпус. А в апреле 2026 года, с выходом прошивки v2.0, конвертер получил возможность работать на передачу — и это превратило его из узкоспециализированного приёмника в полноценный двунаправленный шлюз, способный обслуживать сценарии, которые раньше требовали двух разных устройств.

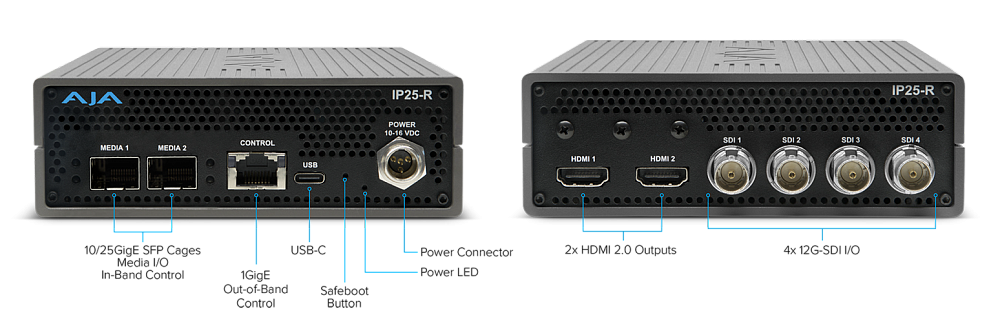

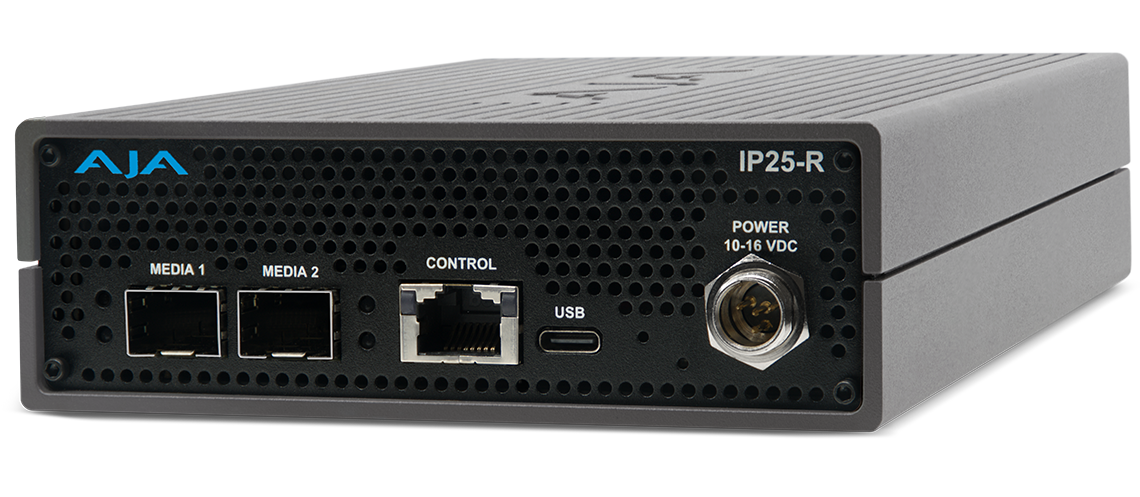

Физически IP25-R построен на двух парах интерфейсов. Сетевые порты — два слота SFP28, каждый из которых поддерживает модули 10 GigE и 25 GigE. Оба порта работают в режиме ST 2022-7 hitless protection switching: если один канал падает, второй подхватывает трафик без потери пакетов и без артефактов на выходе. Для эфирных аппаратных и передвижных станций, где перерыв в сигнале недопустим, это не просто функция, а обязательное требование. С видеовыходами та же история: четыре 12G-SDI BNC (которые с прошивкой v2.0 стали двунаправленными) и два HDMI 2.0 — этого достаточно, чтобы одновременно обслужить и монитор режиссёра, и записывающее устройство, и эфирный тракт. При этом любой из шести входящих ST 2110-потоков можно назначить на любой выход — гибкость маршрутизации здесь на уровне небольших роутеров.

С точки зрения видеоформатов IP25-R поддерживает весь спектр, который может потребоваться в современном вещании: от классических 525i/625i через все HD-форматы (720p, 1080i, 1080p) до 4K DCI (4096x2160) на 60 кадрах в секунду. Глубина цвета — 10 бит 4:2:2, цветовые пространства — BT.709 и BT.2020 с возможностью переопределения. Для HDR-рабочих процессов поддерживается сквозная передача метаданных через SDI VPID и HDMI InfoFrame, а также режим переопределения (override) через трансляцию SDP-файлов. Это означает, что вы можете на лету подменить HDR-метаданные в потоке, не вмешиваясь в видеосигнал — функция, которая особенно востребована при стыковке оборудования разных производителей, где автоматическое согласование HDR иногда даёт сбой.

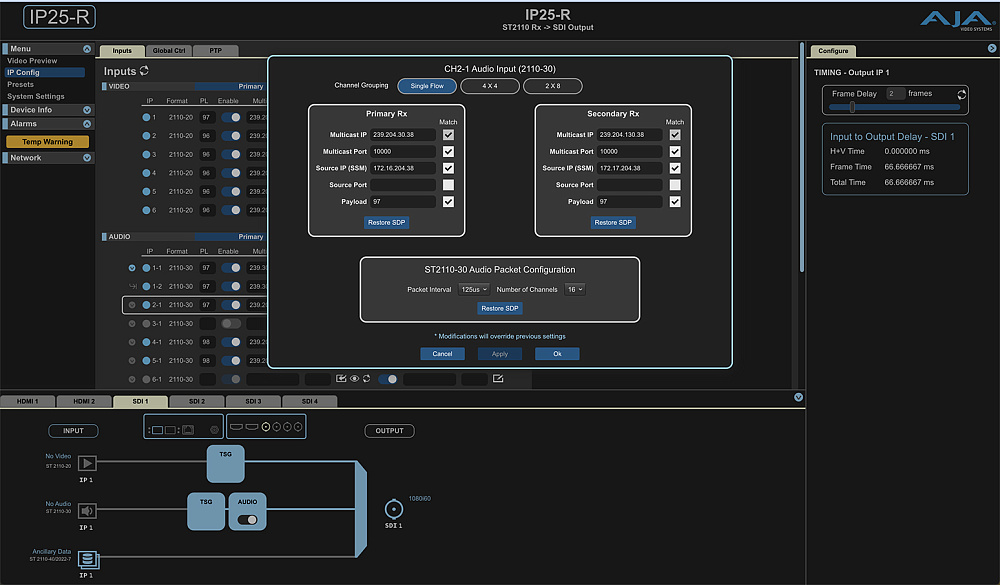

Аудиотракт у IP25-R — не «дополнение к видео», а полноценный профессиональный инструмент. Каждый ST 2110-поток может нести до 16 каналов аудио с частотой дискретизации 48 кГц, синхронизированных с видео. Поддерживаются оба стандартных тайминга — 1 мс и 125 мкс. Общее количество аудиопотоков в режиме приёма — до 24, в режиме передачи — до 16. Конфигурация каналов гибкая: можно работать с одним потоком на 16 каналов, двумя по 8 или четырьмя по 4. Это позволяет, например, одновременно принимать аудио с двух камер (по 8 каналов каждая), плюс ещё два независимых аудиопотока от внешнего Dante-конвертера или аудиомикшера. На выходе встроенный звук раскладывается по SDI- и HDMI-выходам в соответствии с настройками.

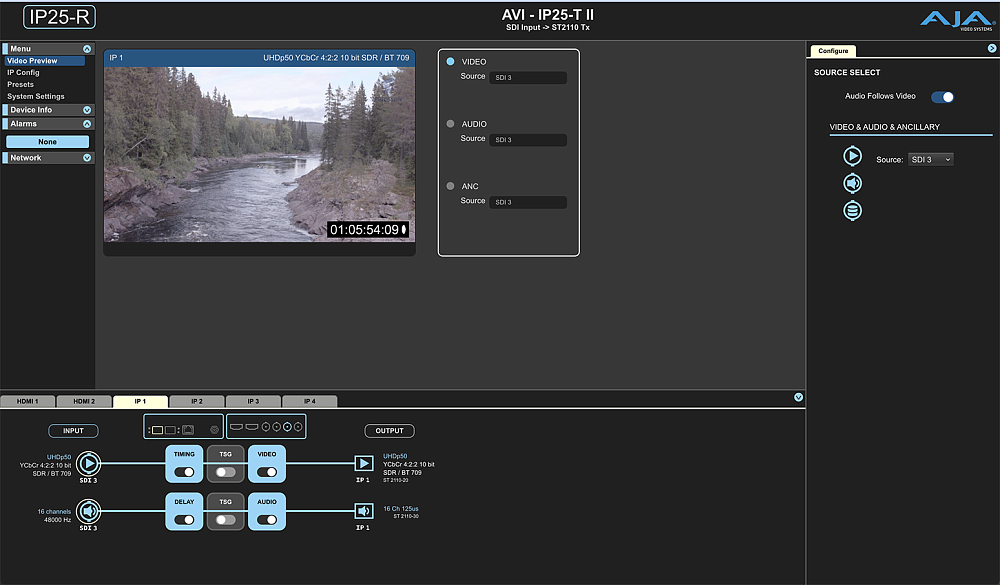

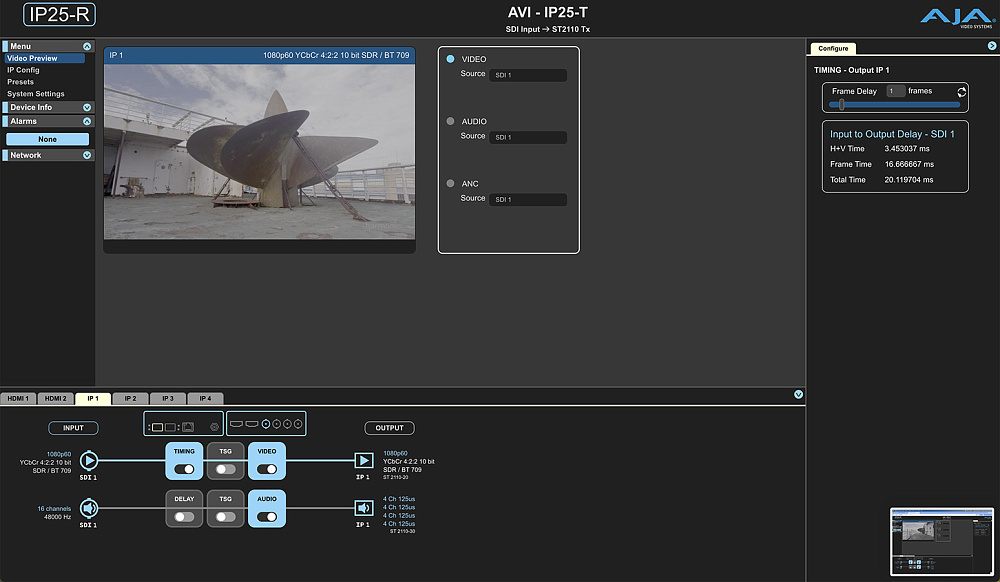

Управление и настройка IP25-R заслуживают отдельного разговора, потому что здесь AJA применила подход, который заметно упрощает жизнь системным интеграторам. Конвертер поддерживает полный стек NMOS: IS-04 для обнаружения и регистрации устройств в сети, IS-05 для управления соединениями. Это означает, что администратор сети или оператор видеомикшера видит IP25-R как часть большого виртуального роутера, способного автоматически прописывать маршруты. Ручная настройка IP-адресов и параметров многоадресной рассылки уходит в прошлое. Для тех, кто работает без NMOS-контроллера, доступен веб-интерфейс (in-band через медиасеть или out-of-band через выделенный порт 1 GigE RJ-45), AJA REST API и протокол Ember+. Настройка статического IP — через USB-C и фирменное приложение eMini-Setup. Есть поддержка LLDP для автоматического обнаружения соседей по сети и DNS-SD для упрощённого поиска устройства в локальной инфраструктуре.

Отказоустойчивость — ещё один аспект, в котором IP25-R демонстрирует серьёзный запас прочности. Помимо ST 2022-7 на обоих SFP28-портах, устройство поддерживает синхронизацию по PTPv2 (IEEE 1588) с профилем ST 2059-2, что гарантирует покадровую синхронизацию всех выходов с единым тактовым генератором сети. Внутренний FPGA-движок обрабатывает до четырёх независимых IP-потоков одновременно с гибким переназначением выходов. Если вы используете конвертер в связке с KONA IP25 или BRIDGE LIVE, они работают как единая экосистема, обмениваясь PTP-метками и сохраняя синхронизацию по всей цепочке. AJA предоставляет на IP25-R пятилетнюю гарантию — это стандарт для всей линейки мини-конвертеров компании и хороший показатель уверенности производителя в своём продукте.

Корпус IP25-R выполнен в знакомом по другим мини-конвертерам AJA алюминиевом формате и имеет размеры 205,49 × 127 × 41,81 мм при весе около 870 граммов. Питание подаётся через 4-контактный разъём Mini-XLR (10-18 В постоянного тока) от комплектного адаптера 60 Вт с универсальным входом 100-240 В. Энергопотребление зависит от нагрузки: при работе с 3G-SDI — около 16 Вт типично, с 12G-SDI — около 21 Вт, максимальное — 25 Вт. Активное охлаждение с фронтально-тыльным воздушным потоком гарантирует стабильную работу даже в плотной рэковой установке при температурах до 40 °C. При этом три таких устройства помещаются в один рэковый юнит — рекордная плотность для конвертеров такого класса.

Стоит отметить, что IP25-R может использоваться в паре с DRM2-Plus — фреймом для мини-конвертеров AJA. Установив до шести таких устройств в один 3RU-корпус, вы получаете до 36 каналов ST 2110-приёма или 24 канала ST 2110-передачи в одном шасси с резервированным питанием. Для крупных студий и передвижных станций это означает, что вся IP-инфраструктура помещается в нескольких юнитах стойки, не требуя отдельных серверов и PCIe-карт. При этом каждый IP25-R остаётся независимым устройством со своим сетевым подключением, что упрощает диагностику и замену в случае неисправности.

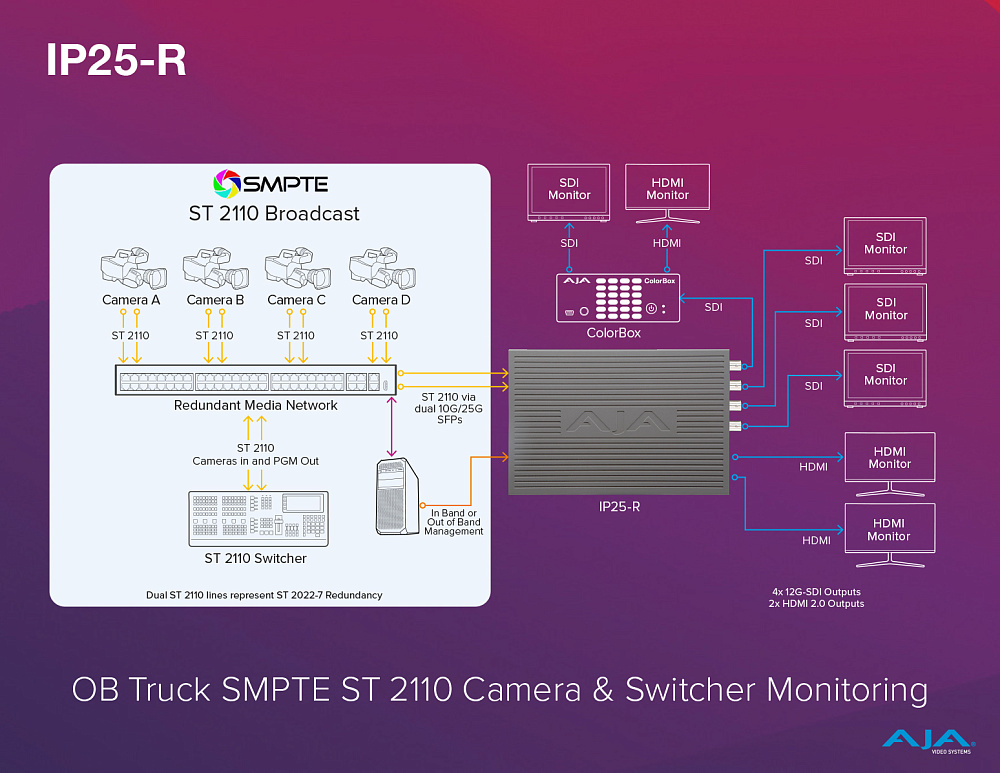

Если подводить итог, IP25-R — это не просто ещё один конвертер в линейке AJA, а полноценный инструмент для миграции на IP-вещание. Он закрывает все основные сценарии: от простого вывода ST 2110-потока на HDMI-монитор до построения многоканальной системы передачи 4K-видео с резервированием по ST 2022-7 и централизованным управлением через NMOS. Он компактен, предсказуем, собран с легендарной надёжностью AJA и при этом стоит заметно дешевле, чем решение на базе PCIe-карт и серверов. Приобрести AJA IP25-R можно в магазине vismedia.ru.
