Кодер-коммутатор Kramer KDS-17EN-SW2

Создание современного пространства для гибридных совещаний, диспетчерской или учебной аудитории требует не только качественного оборудования, но и грамотной интеграции всех компонентов в единую экосистему. Когда необходимо одновременно управлять множеством видеоисточников, передавать сигналы на удалённые дисплеи, обеспечивать чистый звук и при этом сохранять простоту эксплуатации для конечного пользователя, на первый план выходит производительность и гибкость центрального устройства. Kramer KDS-17EN-SW2 — это профессиональный кодер-коммутатор 2×1 для AV-over-IP с поддержкой Dante, разработанный для потоковой передачи видеосигналов 4K60 4:4:4 и аудиосигналов по сетям Ethernet (медным или оптическим) в конфигурациях unicast (один-к-одному) или multicast (один-ко-многим). Устройство объединяет в себе функции коммутатора, кодера и аудиоинтерфейса Dante, что делает его универсальным решением для крупномасштабных инсталляций в корпоративном, образовательном и государственном секторах. По сути, это законченный сетевой узел, который принимает сигнал с локального источника, сжимает его с минимальными потерями и распределяет по IP-инфраструктуре объекта, обеспечивая при этом управление периферией и интеграцию с сетевыми аудиосистемами.

Основу кодера составляет гибридная архитектура с двумя входами: один HDMI и один USB-C. Коммутатор автоматически или вручную переключает активный источник на кодирование и передачу в IP-сеть, что позволяет оператору быстро переключаться между презентационным компьютером, док-станцией или медиаплеером без физического переподключения кабелей. Вход USB-C поддерживает подключение хостов USB 3.0 и способен заряжать совместимые устройства по стандарту USB Power Delivery 2.0 мощностью до 60 Вт (при использовании опционального адаптера питания PS-2006 20 В DC). Для локальной периферии предусмотрены два порта USB-A (USB 3.0) и один порт USB-B для подключения хоста, что позволяет организовать KM/KVM-переключение в составе системы. Сетевые интерфейсы включают порт Ethernet RJ-45 и порт SFP для оптического или медного трансивера, что обеспечивает гибкость при развёртывании как по медным, так и по оптоволоконным линиям, а также возможность резервирования каналов связи.

Видеотракт устройства обеспечивает сжатие JPEG2K-Like (частный поток) с максимальным разрешением 4096×2160 при 60 Гц (4:4:4). Поддерживается HDR10 до 4K30 4:2:2 с 12-битной глубиной цвета, а также HDCP 1.4 и 2.3, что гарантирует совместимость с защищённым контентом и широкий динамический диапазон. Управление EDID гибкое: можно использовать сквозной EDID (passthrough), фиксированное выходное разрешение, предустановленный EDID по умолчанию или пользовательский EDID, что упрощает интеграцию с разнородными источниками и приёмниками. Сетевой трафик оптимизирован: пиковый битрейт составляет 850 Мбит/с, средний для 4K — 350 Мбит/с, для 1080p — 250 Мбит/с, что позволяет использовать существующую IT-инфраструктуру без заметного влияния на производительность сети. Поддерживается multicast через RTSP с IGMP snooping (non-blocking, Layer 2) и unicast через RTSP, что даёт возможность гибко масштабировать систему от небольшой инсталляции до распределённой сети с десятками дисплеев.

Аудиовозможности выходят далеко за рамки простой передачи звука. Встроенная поддержка Dante позволяет импортировать аудиопоток Dante и выводить его на декодер, а также интегрировать кодер в сетевые аудиосистемы, что особенно востребовано в конференц-залах и диспетчерских, где требуется синхронизация звука с видео и централизованное управление аудио. Поддерживаются форматы LPCM до 7.1/24-бит/192 кГц, Dolby Atmos, Dolby TrueHD, Dolby Digital Plus, Dolby Digital EX, Dolby Digital 5.1, DTS-HD Master Audio, DTS-HD, DTS-ES Discrete 6.1, DTS-ES Matrix 6.1 и DTS Digital Surround 5.1. Для аналогового аудио предусмотрен балансный стереовход на 5-контактном клеммном блоке, что позволяет подключать профессиональные аудиоисточники. Управление и передача сигналов управления осуществляются по IR (3,5 мм TRS), RS-232 (3-контактный клеммный блок) или CEC, что обеспечивает совместимость с широким спектром оборудования и системами автоматизации.

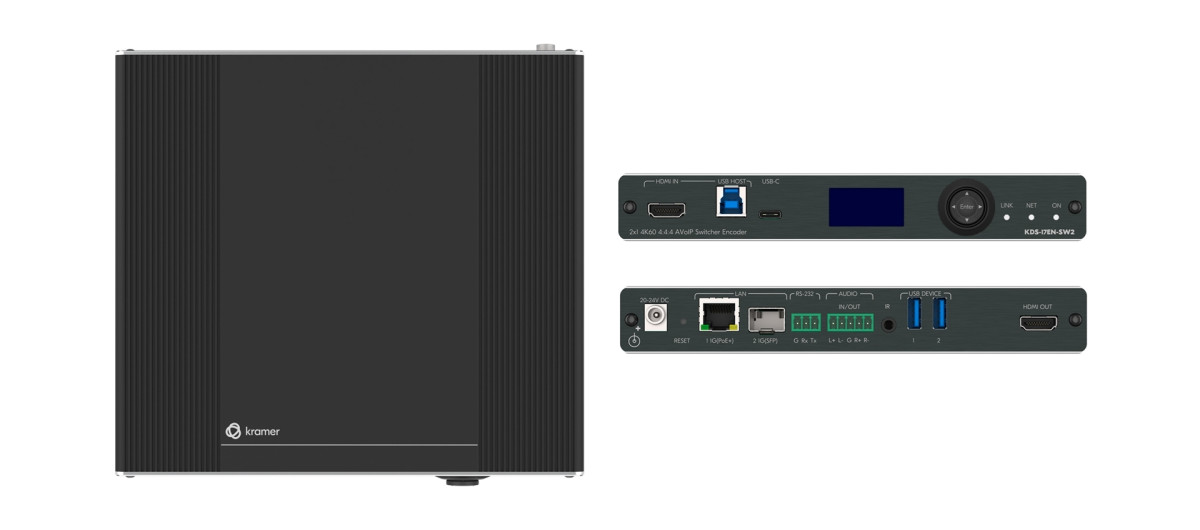

Безопасность и управление являются важными аспектами KDS-17EN-SW2. Устройство поддерживает HTTPS, 802.1x и защиту от угроз OWASP-10, а видеопоток может шифроваться по AES256. На передней панели расположены индикаторы LINK, NET и ON, а также ЖК-дисплей для отображения состояния. Управление осуществляется через встроенные веб-страницы, команды P3K API по Ethernet или кнопки навигации на передней панели. На задней панели предусмотрены кнопки перезапуска и сброса к заводским настройкам. Питание устройства может осуществляться по технологии PoE+ (37–57 В, макс. 15 Вт) или от опционального адаптера 20 В DC, 6 А. Такое сочетание проводного питания и сетевых интерфейсов упрощает монтаж и снижает затраты на кабельную инфраструктуру, особенно при развёртывании большого количества узлов.

Области применения KDS-17EN-SW2 чрезвычайно широки и охватывают практически все сценарии, где требуется распределение высококачественного видео по IP-сети. В диспетчерских и командных центрах кодер используется для передачи видео с операторских станций и внешних источников на видеостены и рабочие места с минимальной задержкой, что критически важно для ситуационного управления. В корпоративных офисах и переговорных комнатах устройство позволяет организовать коммутацию между ноутбуками, док-станциями и дисплеями, а поддержка USB-C с зарядкой до 60 Вт упрощает подключение современных устройств. В государственных учреждениях и ситуационных залах кодер обеспечивает безопасную передачу видео по защищённым каналам, а поддержка SFP позволяет использовать оптоволоконные линии для передачи на большие расстояния без потери качества.

В образовательных учреждениях — школах, университетах, учебных центрах — KDS-17EN-SW2 применяется для создания систем распределения учебного контента: лектор подключает ноутбук к кодеру, а сигнал транслируется на проекторы и дисплеи в аудиториях, в коридорах и фойе. Поддержка multicast позволяет передавать один поток на неограниченное количество декодеров, что делает систему экономически эффективной при масштабировании. В медицинских учреждениях кодер используется для трансляции хирургических операций в учебные аудитории, для отображения информации на постах медсестёр и в конференц-залах, а также для записи и архивирования видеопотоков. В транспортных узлах — аэропортах, вокзалах, метрополитене — устройство применяется для информирования пассажиров, отображения расписаний и передачи экстренных сообщений на множество дисплеев одновременно.

В ритейле и торговых центрах KDS-17EN-SW2 используется для организации цифровых вывесок (digital signage), трансляции рекламного контента и информирования покупателей. Кодер позволяет централизованно управлять контентом на десятках экранов, передавая сигнал по существующей сети Ethernet. В гостиницах и конференц-отелях устройство обеспечивает распределение контента из конференц-залов в номера и общественные зоны, а поддержка Dante интегрирует аудиосистемы отеля в единую сеть. В развлекательных комплексах, музеях и выставочных центрах кодер применяется для создания иммерсивных экспозиций, передачи видео на проекционные экраны и интерактивные панели, а также для синхронизации аудио- и видеопотоков в мультимедийных инсталляциях.

Отдельного внимания заслуживает применение KDS-17EN-SW2 в системах KVM и KM (Keyboard-Video-Mouse и Keyboard-Mouse). Благодаря поддержке USB 3.0 и встроенному коммутатору, устройство позволяет удалённо управлять компьютерами, серверами и рабочими станциями, передавая видео и сигналы управления по IP-сети. Это востребовано в центрах обработки данных, на производственных объектах, в лабораториях и в офисах с распределённой IT-инфраструктурой. Оператор может работать с несколькими компьютерами с одного рабочего места, переключаясь между ними без задержек, а поддержка KM/KVM с низкой задержкой делает устройство пригодным для задач, где важна мгновенная реакция — например, при работе с графикой, видеомонтажом или инженерными приложениями.

В промышленных и производственных условиях кодер используется для мониторинга технологических процессов, отображения показателей на табло в цехах и передачи видео с камер на удалённые диспетчерские пункты. Алюминиевый корпус с конвекционным охлаждением и широкий диапазон рабочих температур (от 0 до +45 °C) обеспечивают надёжность в условиях повышенной запылённости и вибрации. В спортивных объектах и стадионах устройство применяется для трансляции матчей на экраны в фойе, на трибунах и в VIP-зонах, а также для организации видеоповторов и информирования зрителей. В религиозных учреждениях кодер позволяет транслировать службы на экраны в переполненных залах и в соседние помещения, обеспечивая комфорт для прихожан.

Конструктивно KDS-17EN-SW2 выполнен в прочном алюминиевом корпусе с конвекционным охлаждением (без вентиляторов), что обеспечивает бесшумную работу и надёжность при длительной эксплуатации. Габаритные размеры устройства составляют 18,90 × 17,30 × 2,76 см, а вес — приблизительно 0,9 кг. Рабочая температура эксплуатации — от 0 до +45 °C, температура хранения — от -20 до +70 °C, влажность — от 10% до 90% без конденсации. Устройство соответствует стандартам безопасности CE, FCC и экологическим стандартам RoHS, WEEE, UKCA. Благодаря компактным размерам и низкому энергопотреблению, кодер может быть установлен за дисплеем, в стойке или в телекоммуникационном шкафу, не занимая полезного пространства.

Применение Kramer KDS-17EN-SW2 особенно актуально для объектов, где требуется масштабируемая и надёжная передача видео по IP-сети с минимальными задержками и высоким качеством изображения. Устройство позволяет организовать распределённую систему отображения информации, объединить в единую сеть источники и приёмники сигнала, а также интегрировать видео- и аудиопотоки в существующую IT-инфраструктуру. Благодаря поддержке Dante, KM/KVM и широкого набора интерфейсов, кодер становится универсальным инструментом для системных интеграторов, проектировщиков и специалистов по AV-инфраструктуре, работающих над созданием современных пространств для совместной работы, обучения и управления.

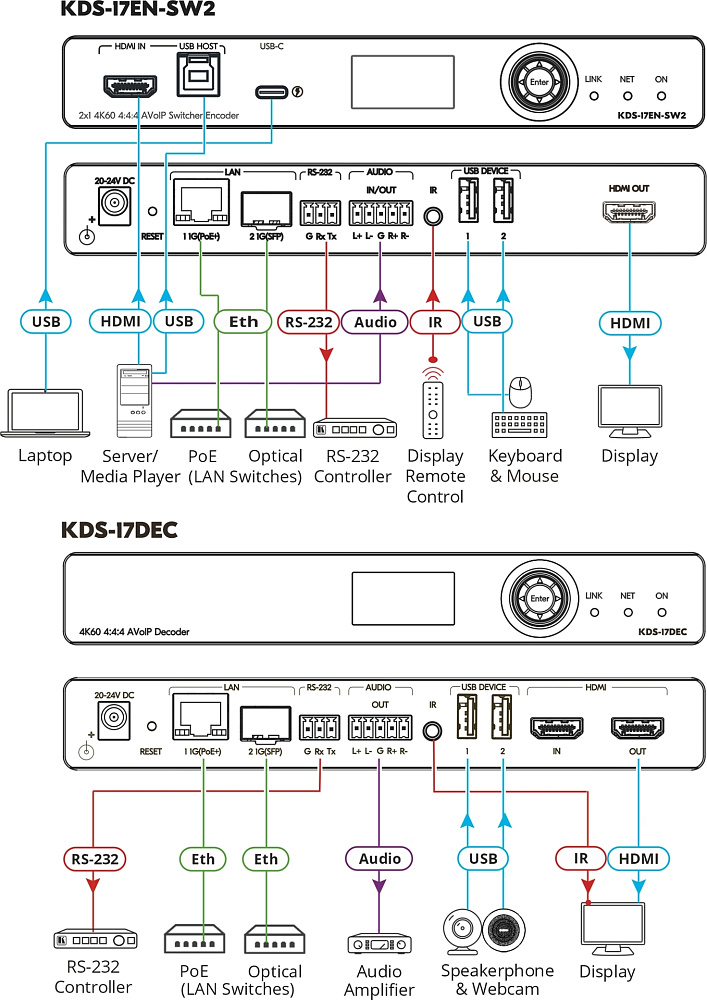

Для расширения возможностей системы Kramer KDS-17EN-SW2 может быть использован в связке с декодерами Kramer KDS-17DEC↗, сетевыми коммутаторами с поддержкой PoE+ и IGMP snooping, а также сенсорными панелями управления Kramer KT-2015↗ и контроллерами Kramer Control↗. Все компоненты объединяются в единую систему, обеспечивая гибкость и удобство работы на объектах любой сложности.
