Карта преобразования AJA OG-Hi5-12G

В мире профессионального видео, где каждый пиксель на счету, а мониторинг является неотъемлемой частью производственного процесса, существует необходимость в простых, но надежных решениях. Переход на 4K и HDR требует от оборудования способности передавать сигнал без потерь и задержек, особенно когда дело касается подключения SDI-инфраструктуры к современным HDMI-дисплеям. Именно эту задачу решает AJA OG-Hi5-12G — специализированная плата формата openGear, которая обеспечивает бескомпромиссное преобразование 12G-SDI сигнала в HDMI 2.0 с поддержкой 4K 60p, 12-битных рабочих процессов и полным набором инструментов для работы с HDR-метаданными. Это устройство для тех, кто строит свою аппаратную на базе openGear и нуждается в максимальной плотности и надежности.

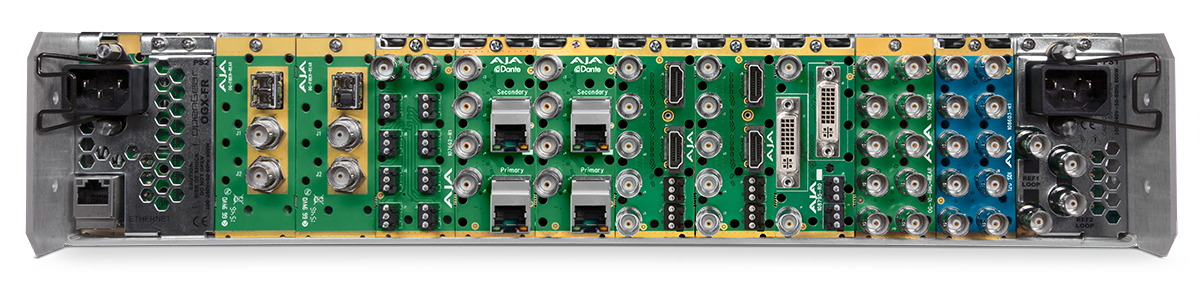

OG-Hi5-12G дебютировал на IBC 2023 вместе с целым семейством новых 12G-SDI openGear-карт от AJA. Это был важный момент для компании, которая решила перенести функциональность своих популярных мини-конвертеров в формат, более подходящий для крупных broadcast-инсталляций. Если настольные версии, такие как Hi5-12G, отлично справляются с задачами на небольших студиях или выездных съемках, то openGear-вариант ориентирован на тех, кому нужно централизованное питание, удаленное управление и возможность установки до десяти таких карт в одно 2RU шасси. Это кардинально меняет подход к масштабированию: вы можете начать с одной карты, а затем добавлять новые по мере роста потребностей, не занимая лишнего места в стойке и не создавая хаоса из проводов.

Главная задача OG-Hi5-12G — взять один 12G-SDI сигнал и превратить его в HDMI 2.0 с сохранением всех характеристик исходного материала. Но это лишь верхушка айсберга. Плата поддерживает широкий спектр форматов, от классического SD до DCI 4K (4096x2160) при 60 кадрах в секунду. Она автоматически определяет формат входящего сигнала, избавляя оператора от необходимости вручную переключать настройки при смене источника. Это особенно важно в динамичных условиях прямого эфира, где скорость реакции имеет значение. Кроме того, плата корректно обрабатывает два типа маппинга пикселей для 4K/UltraHD: Square Division и Two Sample Interleave (2SI), что гарантирует совместимость с широчайшим спектром оборудования, от камер до видеомикшеров.

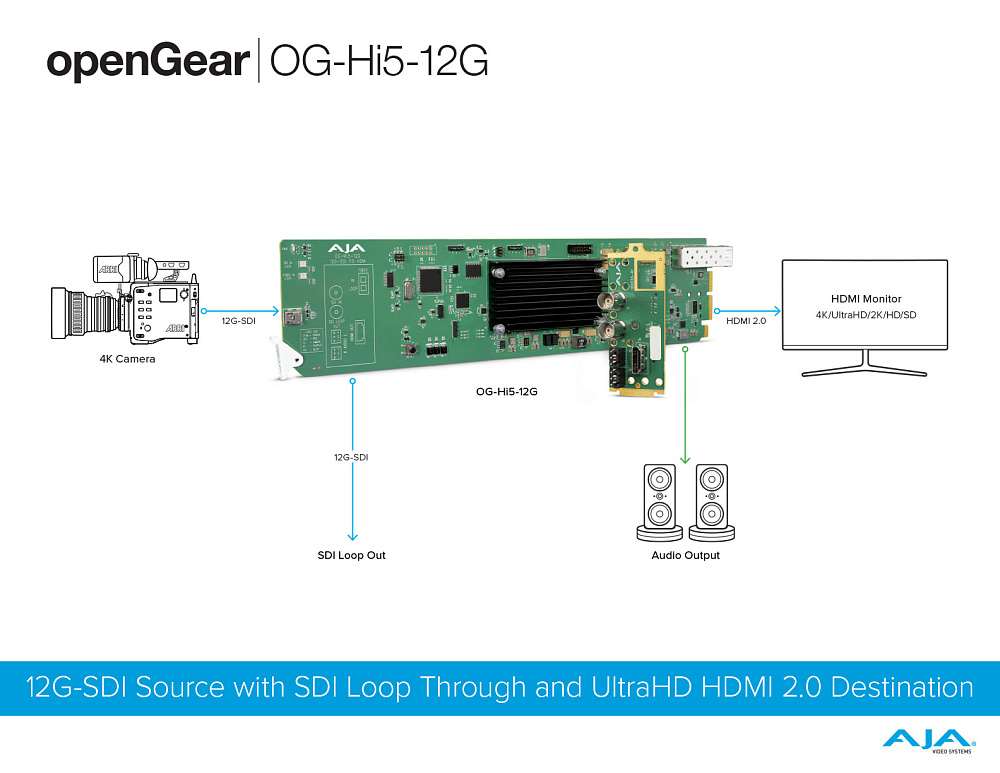

Отдельного разговора заслуживает сквозной SDI-выход (loop-out). Это не просто «приятное дополнение», а критически важная функция для профессионального мониторинга. Представьте, что у вас есть 4K-камера, сигнал с которой нужно одновременно подать на HDMI-монитор для режиссера и дальше по SDI-тракту на запись или в эфир. OG-Hi5-12G решает эту задачу без дополнительных разветвителей: вы подключаете источник к входу BNC, а на выходе получаете HDMI для мониторинга и реклокированный SDI для дальнейшей маршрутизации. При этом задержка минимальна, что позволяет оператору видеть происходящее в реальном времени.

Для работы на больших расстояниях доступны версии с оптическими SFP-модулями. Модель OG-Hi5-12G-R оснащена оптическим приемником LC, способным принимать 4K-сигналы на расстоянии до 10 километров по одномодовому волокну, а модель OG-Hi5-12G-R-ST использует разъем ST. Для тех, кому нужна не только передача, но и прием по оптике, существует трансиверная версия OG-Hi5-12G-TR, которая может как принимать оптический сигнал, так и передавать его дальше. Во всех оптических версиях реализована функция автоматического переключения между SDI и оптическим входами (Video Source Auto Switch Over) с настраиваемым приоритетом: можно выбрать последний активный вход, приоритет SDI или приоритет оптики. Это обеспечивает дополнительный уровень отказоустойчивости, автоматически переключая источник при пропадании основного сигнала.

Одним из важнейших аспектов работы с современным видео является корректная обработка HDR-метаданных. Здесь OG-Hi5-12G проявляет себя как настоящий профессиональный инструмент. Плата способна не только пропускать метаданные через себя без изменений (pass-through), но и генерировать их заново в соответствии со стандартами HDMI 2.0b и CTA-861-G. Это означает, что вы можете взять SDI-сигнал без HDR-информации и добавить к нему корректные метаданные HDR10, чтобы ваш HDR-телевизор или монитор правильно отобразил картинку. Также поддерживается HLG (Hybrid Log-Gamma) для совместимости с broadcast-вещанием. Такая гибкость особенно востребована на живых мероприятиях, где сигналы могут приходить с разных источников, и не все из них несут полную HDR-информацию.

Аудиотракт OG-Hi5-12G не менее проработан, чем видеотракт. Плата поддерживает до 8 каналов встроенного 24-битного аудио, которое передается из SDI в HDMI. Но главная «фишка» — это настраиваемая задержка аудио до 100 кадров. В мире, где цифровые дисплеи и проекторы вносят свою задержку при обработке видеосигнала, возможность точно подстроить синхронизацию звука и изображения становится критически важной. Вы можете независимо регулировать задержку для каждого из 8 каналов, добиваясь идеальной синхронизации губ и звука. Кроме того, плата поддерживает сквозную передачу сжатых аудиоформатов AC-3 (Dolby Digital) и E-AC-3 (Dolby Digital Plus), включая Dolby Atmos (DD+ JOC), что делает ее пригодной для работы с современными потоковыми и вещательными платформами. Для тех, кому нужен аналоговый аудиомониторинг, предусмотрена пара аналоговых аудиовыходов, которые можно маршрутизировать с любой пары встроенных SDI-каналов.

Плата также оснащена встроенным тестовым генератором, который позволяет выводить цветные полосы для проверки тракта без подключения внешнего источника. Это простое, но очень полезное дополнение, которое экономит время при настройке системы. А для тонкой настройки изображения предусмотрен режим Pixel Zoom, позволяющий увеличить определенную область кадра для детального анализа.

С точки зрения управления, OG-Hi5-12G полностью интегрируется в экосистему openGear через бесплатное программное обеспечение Ross DashBoard. Это приложение, доступное на Windows, macOS и Linux, позволяет централизованно конфигурировать и мониторить все карты в шасси, обновлять прошивку и отслеживать состояние. Такой подход особенно ценен для крупных инсталляций, где физический доступ к стойке может быть затруднен.

Надежность — краеугольный камень продукции AJA. Плата потребляет 13 Вт, поддерживает горячую замену (hot-swappable) и поставляется с пятилетней гарантией. Она совместима с шасси OG-X-FR, OG-3-FR и DFR-8321 и занимает два слота. Вес составляет около 300 граммов, а диапазон рабочих температур — от 0 до 40 градусов Цельсия. Приобрести AJA OG-Hi5-12G можно в магазине vismedia.ru.
