Карта преобразования AJA OG-Hi5-12G-R-TR

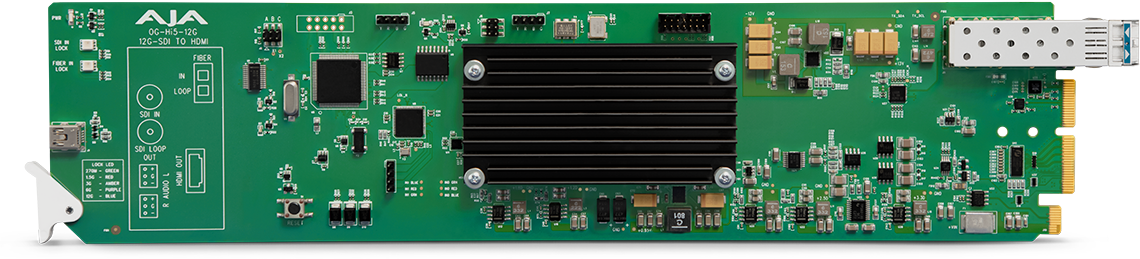

В мире профессионального видео, где каждый пиксель на счету, а мониторинг является неотъемлемой частью производственного процесса, существует необходимость в простых, но надежных решениях. Переход на 4K и HDR требует от оборудования способности передавать сигнал без потерь и задержек, особенно когда дело касается подключения SDI-инфраструктуры к современным HDMI-дисплеям. Именно эту задачу решает AJA OG-Hi5-12G-TR — специализированная плата формата openGear, которая обеспечивает бескомпромиссное преобразование 12G-SDI сигнала в HDMI 2.0 с поддержкой 4K 60p, 12-битных рабочих процессов и полным набором инструментов для работы с HDR-метаданными. Её ключевое отличие от базовой версии OG-Hi5-12G заключается в наличии встроенного оптоволоконного трансивера LC, способного как принимать, так и передавать 4K-сигналы на расстояние до 10 километров по одномодовому волокну.

OG-Hi5-12G-TR дебютировал на IBC 2023 вместе с целым семейством новых 12G-SDI openGear-карт от AJA. Это был важный момент для компании, которая решила перенести функциональность своих популярных мини-конвертеров в формат, более подходящий для крупных broadcast-инсталляций. Если настольные версии, такие как Hi5-12G-TR, отлично справляются с задачами на небольших студиях или выездных съемках, то openGear-вариант ориентирован на тех, кому нужно централизованное питание, удаленное управление и возможность установки до десяти таких карт в одно 2RU шасси. Это кардинально меняет подход к масштабированию: вы можете начать с одной карты, а затем добавлять новые по мере роста потребностей, не занимая лишнего места в стойке и не создавая хаоса из проводов.

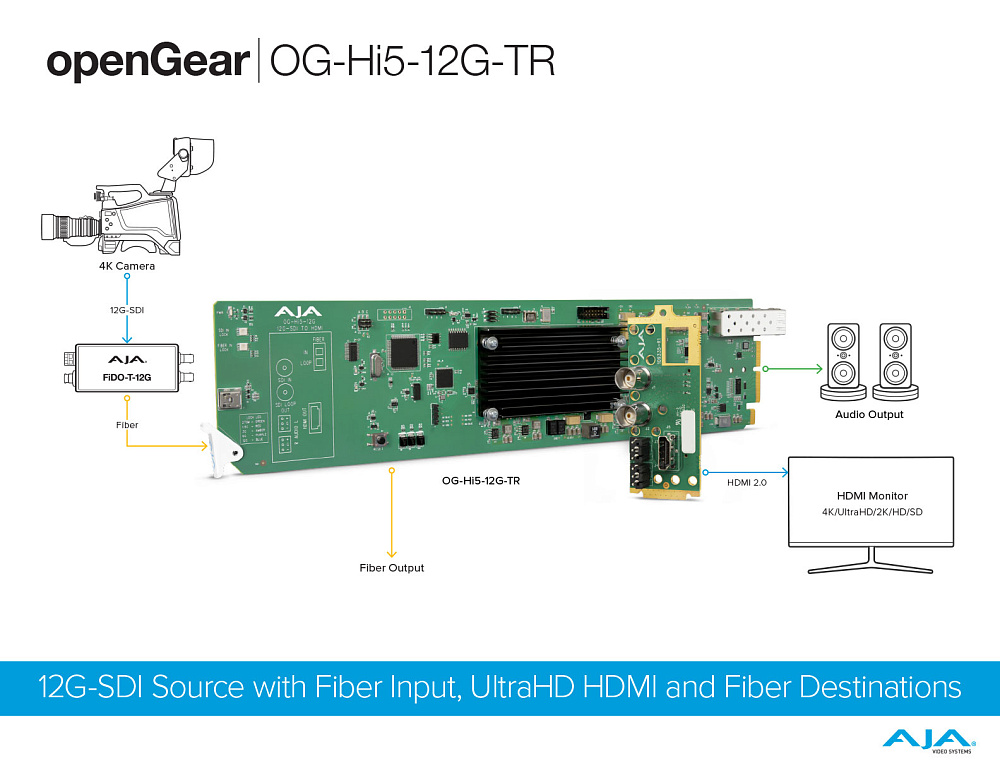

Главная задача OG-Hi5-12G-TR — взять 12G-SDI или оптоволоконный сигнал и превратить его в HDMI 2.0 с сохранением всех характеристик исходного материала. Но благодаря встроенному трансиверу, карта работает как двунаправленный инструмент. Она может принимать оптический сигнал, выводить его на HDMI-монитор и одновременно передавать SDI-поток дальше по оптике или коаксиалу. Это уникальная возможность для построения гибких, масштабируемых систем мониторинга на больших объектах — например, на стадионе, где сигнал с камеры нужно одновременно отобразить на мониторе в аппаратной и передать на удаленный сервер для записи. Плата автоматически определяет формат входящего сигнала, избавляя оператора от необходимости вручную переключать настройки при смене источника. Это особенно важно в динамичных условиях прямого эфира, где скорость реакции имеет значение. Кроме того, карта корректно обрабатывает два типа маппинга пикселей для 4K/UltraHD: Square Division и Two Sample Interleave (2SI), что гарантирует совместимость с широчайшим спектром оборудования, от камер до видеомикшеров.

Отдельного разговора заслуживает сквозной SDI-выход (loop-out). Это не просто «приятное дополнение», а критически важная функция для профессионального мониторинга. Вы подключаете источник к входу BNC или оптическому порту, а на выходе получаете HDMI для мониторинга и реклокированный SDI для дальнейшей маршрутизации. При этом задержка минимальна, что позволяет оператору видеть происходящее в реальном времени. Более того, функция Video Source Auto Switch Over с настраиваемым приоритетом (Last Valid Input, Priority SDI или Priority Optical) обеспечивает автоматическое переключение на резервный источник при пропадании основного сигнала. Это критически важно для прямых эфиров, где потеря сигнала недопустима.

Одним из важнейших аспектов работы с современным видео является корректная обработка HDR-метаданных. Здесь OG-Hi5-12G-TR проявляет себя как настоящий профессиональный инструмент. Плата способна не только пропускать метаданные через себя без изменений (pass-through), но и генерировать их заново в соответствии со стандартами HDMI 2.0b и CTA-861-G. Это означает, что вы можете взять SDI-сигнал без HDR-информации и добавить к нему корректные метаданные HDR10, чтобы ваш HDR-телевизор или монитор правильно отобразил картинку. Также поддерживается HLG (Hybrid Log-Gamma) для совместимости с broadcast-вещанием. Такая гибкость особенно востребована на живых мероприятиях, где сигналы могут приходить с разных источников, и не все из них несут полную HDR-информацию.

Аудиотракт OG-Hi5-12G-TR не менее проработан, чем видеотракт. Плата поддерживает до 8 каналов встроенного 24-битного аудио, которое передается из SDI в HDMI. Но главная «фишка» — это настраиваемая задержка аудио до 100 кадров. В мире, где цифровые дисплеи и проекторы вносят свою задержку при обработке видеосигнала, возможность точно подстроить синхронизацию звука и изображения становится критически важной. Вы можете независимо регулировать задержку для каждого из 8 каналов, добиваясь идеальной синхронизации губ и звука. Кроме того, плата поддерживает сквозную передачу сжатых аудиоформатов AC-3 (Dolby Digital) и E-AC-3 (Dolby Digital Plus), включая Dolby Atmos (DD+ JOC), что делает ее пригодной для работы с современными потоковыми и вещательными платформами. Для тех, кому нужен аналоговый аудиомониторинг, предусмотрена пара аналоговых аудиовыходов, которые можно маршрутизировать с любой пары встроенных SDI-каналов.

С точки зрения управления, OG-Hi5-12G-TR полностью интегрируется в экосистему openGear через бесплатное программное обеспечение Ross DashBoard. Это приложение, доступное на Windows, macOS и Linux, позволяет централизованно конфигурировать и мониторить все карты в шасси, обновлять прошивку и отслеживать состояние. Такой подход особенно ценен для крупных инсталляций, где физический доступ к стойке может быть затруднен.

Надежность — краеугольный камень продукции AJA. Плата потребляет 13 Вт, поддерживает горячую замену (hot-swappable) и поставляется с пятилетней гарантией. Она совместима с шасси OG-X-FR, OG-3-FR и DFR-8321 и занимает два слота. Вес составляет около 300 граммов, а диапазон рабочих температур — от 0 до 40 градусов Цельсия. Приобрести AJA OG-Hi5-12G-TR можно в магазине vismedia.ru.
