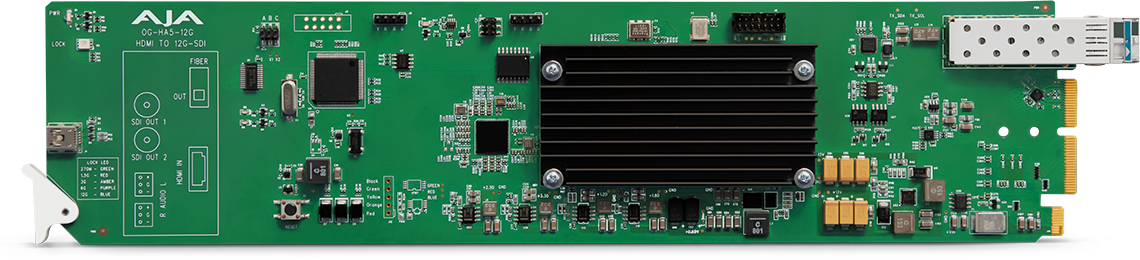

В профессиональном видеопроизводстве, где бескомпромиссная совместимость является залогом успешной трансляции, существует негласное правило: любое оборудование должно безотказно и предсказуемо стыковаться с существующей инфраструктурой. Однако реальность такова, что HDMI-источники, такие как ноутбуки докладчиков, потребительские камеры и графические станции, остаются важной частью продакшена, в то время как ядро любой профессиональной аппаратной по-прежнему работает на SDI. Именно эту проблему решает AJA OG-HA5-12G-T — специализированная плата формата openGear, которая обеспечивает безупречное преобразование сигнала HDMI 2.0 в 12G-SDI с поддержкой 4K 60p, 12-битных рабочих процессов и полным набором инструментов для работы с HDR-метаданными. Её ключевое отличие от базовой версии OG-HA5-12G заключается в наличии встроенного оптоволоконного передатчика LC, способного транслировать 4K-сигналы на расстояние до 10 километров по одномодовому волокну, что делает ее незаменимой для масштабных спортивных арен, больших концертных залов и распределенных студийных комплексов. OG-HA5-12G-T дебютировал на выставке IBC 2023 вместе с целым семейством новых 12G-SDI openGear-карт от AJA, ознаменовав важный этап в развитии компании. Это решение переносит функциональность популярных настольных мини-конвертеров, таких как HA5-12G, в формат, оптимизированный для крупных broadcast-инсталляций. Если настольные версии отлично справляются с задачами на небольших студиях или выездных съемках, то openGear-вариант ориентирован на тех, кому необходимо централизованное питание, удаленное управление и возможность установки до десяти таких карт в одно 2RU шасси. Такой подход кардинально меняет стратегию масштабирования: вы можете начать с одной карты, а затем добавлять новые по мере роста потребностей, не занимая лишнего места в стойке и не создавая хаоса из проводов. Основная функция OG-HA5-12G-T заключается в преобразовании одного входного сигнала HDMI 2.0b в SDI-поток. Однако плата не просто выполняет роль «переходника», а делает это с точностью, необходимой для профессиональных рабочих процессов. Она поддерживает широкий спектр форматов: от классического SD (525i/625i) до DCI 4K (4096x2160) при 60 кадрах в секунду. Карта автоматически распознает входящий сигнал, избавляя оператора от необходимости ручной настройки при смене источника. Это критически важно в динамичных условиях прямого эфира, где на счету каждая секунда. Плата также корректно обрабатывает как Square Division, так и Two Sample Interleave (2SI) маппинг для 4K/UltraHD, что гарантирует совместимость с широчайшим спектром оборудования. Одной из ключевых особенностей OG-HA5-12G-T является наличие двух выходов 12G-SDI, работающих как распределительный усилитель (Distribution Amplifier). Это не просто дублирование сигнала, а продуманная инженерная функция, позволяющая одним устройством обслуживать два разных тракта. Например, один SDI-выход можно направить на эфирный микшер, а второй — на резервный рекордер или монитор технического контроля. Такая архитектура экономит бюджет и пространство, избавляя от необходимости приобретать отдельный распределительный усилитель. Оптический интерфейс карты построен на базе предустановленного SFP-модуля FiberLC-1T-12G с разъемом LC. Это одномодовый передатчик, способный транслировать 12G-SDI сигнал на расстояние до 10 километров по одномодовому волокну. Благодаря этому OG-HA5-12G-T становится идеальным инструментом для крупных стадионов, распределенных студий и любых инсталляций, где источник HDMI-сигнала находится далеко от аппаратной. При этом сохраняются оба коаксиальных выхода 12G-SDI, что позволяет одновременно отправлять сигнал по оптике и по меди, обеспечивая гибкость в построении тракта. Работа с цветом и HDR также заслуживает отдельного внимания. OG-HA5-12G-T поддерживает 12-битные рабочие процессы и глубину цвета вплоть до 12 бит, что обеспечивает плавные градиенты и точную цветопередачу, необходимые для кинопроизводства и высокобюджетных коммерческих проектов. Встроенный HDR Infoframe декодер анализирует метаданные, поступающие по HDMI в соответствии со стандартами HDMI v2.0b/CTA-861-G, и транслирует их в VPID SDI. При этом плата может не только пропускать HDR-метаданные «как есть» (pass-through), но и переопределять их (override) для Colorimetry и Transfer Characteristic, что дает возможность корректно согласовать сигнал с конкретным оборудованием. Еще одной полезной функцией является простое преобразование кадровой частоты (Simple Frame Rate Conversion) между целочисленными и дробными значениями (например, между 24p и 23.98p, или между 30p и 29.97p). Это позволяет синхронизировать компьютерные источники с профессиональным вещательным оборудованием, которое часто работает с drop-frame частотами. Аудиотракт карты предлагает гибкие возможности для встраивания звука. Плата может захватывать до 8 каналов встроенного HDMI-аудио либо 2 канала аналогового звука с небалансных входов RCA и встраивать их в выходной SDI-поток. Поддерживается сквозная передача сжатых аудиоформатов, включая Dolby Digital (AC-3), Dolby Digital Plus (E-AC-3) и Dolby Atmos (DD+ JOC). Это делает карту идеальным решением для работы с современными потоковыми платформами и вещательными сервисами, которые требуют доставки объемного звука. Важным аспектом профессиональной интеграции является эмуляция EDID. OG-HA5-12G-T поддерживает эмуляцию EDID как для низких, так и для высоких кадровых частот вплоть до UltraHD 60p. Это гарантирует, что подключенный HDMI-источник будет постоянно выдавать предпочитаемый пользователем видеоформат, даже если к карте не подключен реальный монитор. Данная функция незаменима в автоматизированных системах, где источник должен работать стабильно в режиме 24/7. С точки зрения управления, OG-HA5-12G-T полностью интегрируется в экосистему openGear через бесплатное программное обеспечение Ross DashBoard. Это приложение, доступное на Windows, macOS и Linux, позволяет централизованно конфигурировать и мониторить все карты в шасси, обновлять прошивку и отслеживать состояние. Такой подход особенно ценен для крупных инсталляций, где физический доступ к стойке может быть затруднен. Надежность — краеугольный камень продукции AJA. Плата потребляет 14 Вт, поддерживает горячую замену (hot-swappable) и поставляется с пятилетней гарантией. Она совместима с шасси OG-X-FR, OG-3-FR и DFR-8321 и занимает два слота. Вес составляет около 300 граммов, а диапазон рабочих температур — от 0 до 40 градусов Цельсия. Приобрести AJA OG-HA5-12G-T можно в магазине vismedia.ru.
Родина бренда:
Гарантия:
США
12 месяцев
| Общие | |
| Бренд | AJA Video Systems |
| Модель | OG-HA5-12G-T |
| Тип устройства | Карта преобразования HDMI 2.0 в 12G-SDI формата openGear с оптическим передатчиком |
| Цвет | Серебристый |
| Видео входы | |
| HDMI вход | 1 × HDMI 2.0b (Type A) |
| Поддержка HDCP | Нет (SDI-выходы всегда нешифрованные) |
| Видео выходы | |
| SDI выходы | 2 × 12G-SDI (BNC, реклокированные, как распределительный усилитель) |
| Оптический выход | 1 × LC Fiber SFP (одномодовый передатчик FiberLC-1T-12G в комплекте) |
| Поддерживаемые видеоформаты | |
| (4K) 4096x2160p | 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 |
| (UltraHD) 3840x2160p | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
| (2K) 2048x1080p | 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60 |
| (HD) 1920x1080p | 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 |
| (HD) 1920x1080i | 50, 59.94, 60 |
| (HD) 1280x720p | 50, 59.94, 60 |
| (SD) 720x576i | 50 (PAL) |
| (SD) 720x480i | 59.94 (NTSC) |
| Обработка видео | |
| Глубина цвета | 8, 10, 12 бит |
| Субдискретизация | YCbCr 4:2:2/4:4:4/4:2:0, RGB 4:4:4 (SMPTE или Full Level) |
| Маппинг пикселей 4K/UltraHD | Square Division, Two Sample Interleave (2SI) |
| HDR обработка | Infoframe декодер (CTA-861.3/HDMI v2.0b), VPID генерация (pass-through или override) |
| Преобразование кадровой частоты (FRC) | Простое (Simple), между Fractional и Integer (напр., 23.98 ↔ 24) |
| Эмуляция EDID | Поддержка низких (LFR) и высоких (HFR) частот до UltraHD 60p |
| Аудио | |
| Встроенное HDMI аудио | До 8 каналов (пользовательская конфигурация) |
| Аналоговый аудио вход | 2 канала (1 пара, небалансные RCA) |
| Выбор источника аудио | HDMI или аналоговый (RCA) |
| Сжатое аудио | Сквозная передача AC-3 (Dolby Digital), E-AC-3 (Dolby Digital Plus), включая Dolby Atmos (DD+ JOC) |
| Управление и мониторинг | |
| Программное обеспечение | Ross DashBoard (Windows, macOS, Linux) |
| Электропитание | |
| Потребляемая мощность | 14 Вт максимум на карту |
| Совместимость с шасси | OG-X-FR, OG-3-FR, DFR-8321 (2 слота на карту) |
| Замена | Горячая (hot-swappable) |
| Физические характеристики | |
| Форм-фактор | openGear (два слота) |
| Вес | 0.3 кг (0.5 фунта) |
| Условия эксплуатации | |
| Рабочая температура | от 0°C до +40°C |
| Температура хранения | от -40°C до +60°C |
| Относительная влажность при работе | 10–90% (без конденсации) |
| Комплектация | |
| В комплекте | Плата OG-HA5-12G-T, задняя плата ввода-вывода (Rear I/O Module), одномодовый LC SFP-передатчик FiberLC-1T-12G, аналоговый аудио разъем (RCA) |
