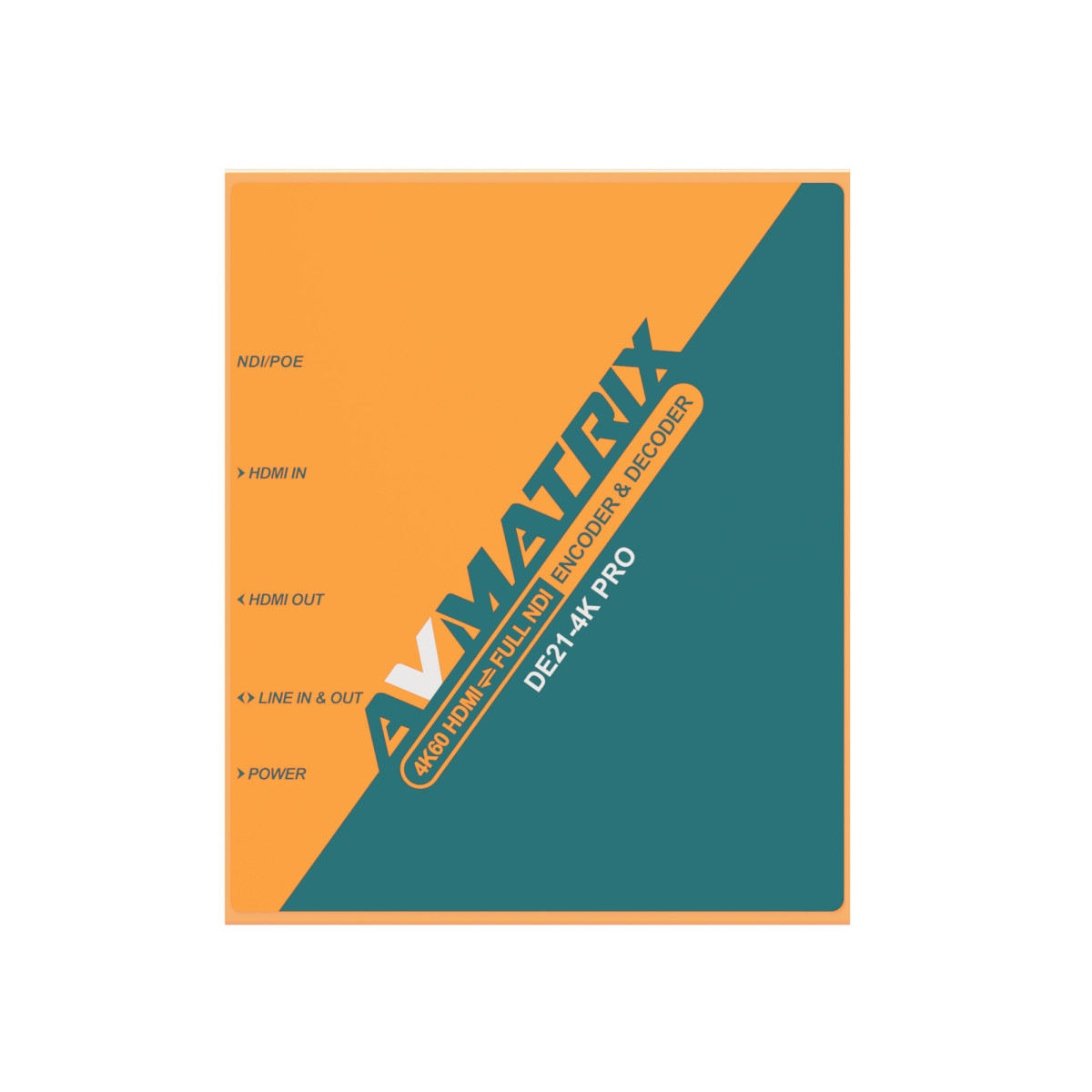

Энкодер-декодер AVMATRIX DE21-4KPRO HDMI/NDI двунаправленный

В современных производственных студиях всё чаще используют гибридные системы, где SDI- и HDMI-оборудование должно работать в связке с IP-потоками. Раньше для этого требовалось несколько устройств: один энкодер, один декодер и видеосплиттер. AVMATRIX DE21-4KPRO — это компактное устройство, которое заменяет целую стойку конвертеров, обеспечивая двунаправленное преобразование между 4K HDMI и полным NDI с частотой до 60 кадров в секунду. Оно одинаково эффективно превращает сигнал с 4K-камеры в NDI-поток для трансляции по IP-сети и расшифровывает любой входящий NDI-поток обратно в HDMI для вывода на монитор, проектор или видеомикшер. На передней панели расположен встроенный ЖК-дисплей с сенсорным управлением, на который в реальном времени выводятся параметры кодирования, битрейт, счётчик (Tally) и состояние сети.

Возможность одновременной работы с NDI-потоками принципиально отличается от того, что предлагают многие конкуренты. DE21-4KPRO использует полную версию NDI (High Bandwidth) с битрейтом до 250 Мбит/с, а не ограниченные мобильные версии. В режиме энкодера устройство принимает видеосигнал через HDMI-вход, преобразует его в поток NDI и отправляет в локальную сеть. Одновременно с этим сквозной выход HDMI (Loop-out) транслирует исходную картинку в реальном времени без какой-либо задержки — на монитор оператора или на видеомикшер. В режиме декодера устройство получает из сети NDI-поток с разрешением до 4K60, расшифровывает его и выводит на любой HDMI-экран. Оба режима используют цветовую субдискретизацию YCbCr 4:2:2 с 8-битной глубиной, которая обеспечивает насыщенные, точные цвета без видимых артефактов сжатия — профессиональное качество для прямых эфиров, студийных проектов и крупных видеоинсталляций.

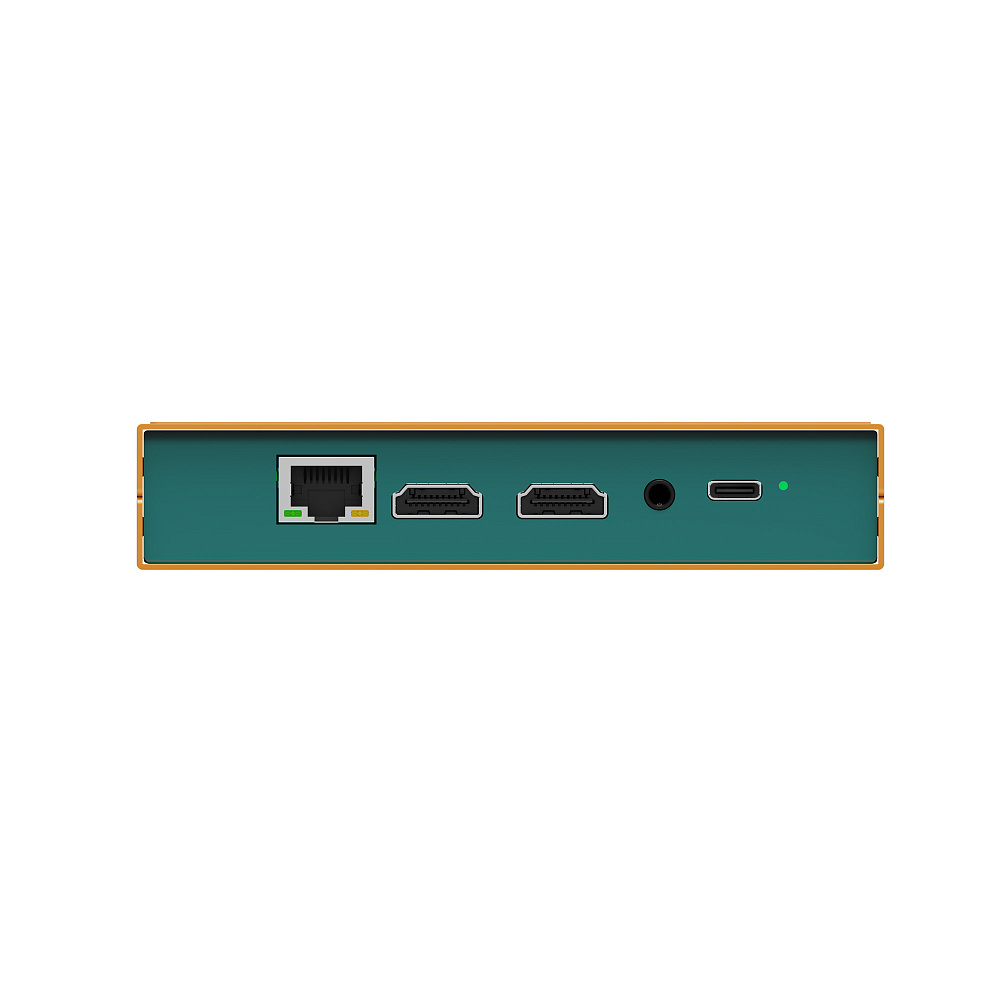

Ключевое преимущество DE21-4KPRO перед программными конвертерами — это аппаратная обработка с низкой задержкой. Компьютер, нагруженный стримингом и рендерингом, часто не справляется с дополнительной задачей кодирования/декодирования NDI в реальном времени. С DE21-4KPRO вся работа по преобразованию сигнала выполняется встроенным чипом, разгружая центральный процессор и освобождая вычислительные ресурсы для других задач. Устройство подключается к сети через порт RJ-45 с поддержкой Power over Ethernet (PoE) по стандартам 802.3 af/at. Это значит, что питание, управление и видеопоток передаются по одному кабелю. В полевых условиях, где доступ к розеткам ограничен, питание можно подать через разъём USB‑C в диапазоне напряжений от 5 до 18 вольт, что совместимо с V‑mount аккумуляторами, повербанками и автомобильными адаптерами.

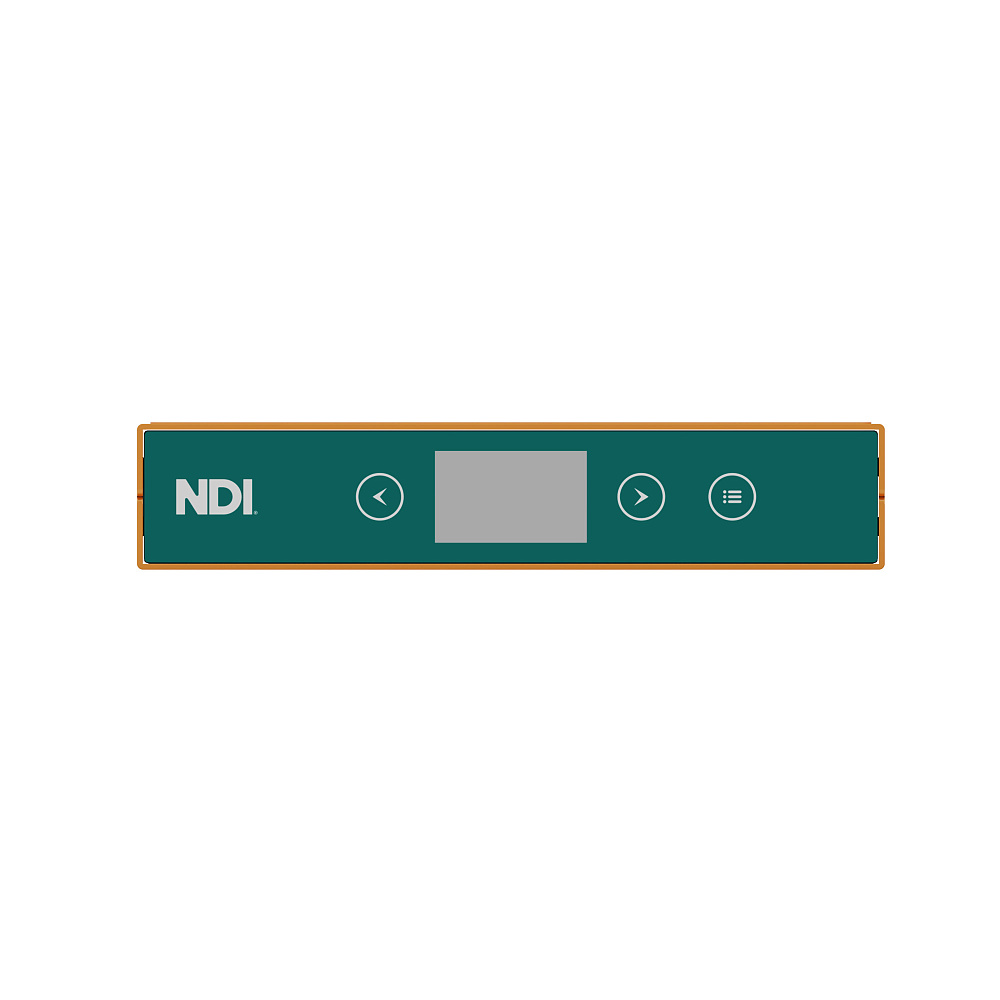

Возможность настройки и мониторинга реализована тремя независимыми способами. Сенсорный ЖК-дисплей на передней панели позволяет прямо на месте переключать режимы, менять настройки сети и отслеживать статус преобразования. Физические кнопки под дисплеем дублируют основные функции для тех, кто предпочитает тактильное управление. Встроенный светодиод Tally отображает, идёт ли в данный момент передача потока, чтобы оператор всегда знал, находится ли источник в эфире. Веб-интерфейс, доступный из любого браузера, даёт полный доступ ко всем параметрам устройства: выбор битрейта, усиление аудиовхода, назначение IP-адреса, обновление прошивки. Для сложных систем, где требуется автоматизация, поддерживается HTTP API, позволяющий интегрировать DE21-4KPRO в централизованные системы управления.

При работе с NDI-устройствами от разных производителей часто возникает проблема совместимости и настройки сети. DE21-4KPRO поддерживает как полноценный NDI High Bandwidth, так и NDI|HX и NDI|HX2, что делает его совместимым с любым оборудованием, работающим по этим протоколам. Устройство автоматически обнаруживается в сети другими NDI-приёмниками (например, в OBS Studio, vMix или специализированных программах NewTek) без дополнительных драйверов — принцип Plug-and-Play. Все профессиональные приложения для стриминга и видеопроизводства, включая OBS Studio, vMix, Wirecast и XSplit, распознают DE21-4KPRO как стандартный источник NDI или HDMI без дополнительных настроек. Это обеспечивает гибкость и простоту интеграции в любой рабочий процесс.

Интеграция аудиосигнала решается аппаратно без задержек и рассинхронизации. Разъём 3,5 мм обеспечивает как встраивание (embedding), так и извлечение (de‑embedding) аналогового стереозвука. В режиме энкодера можно подключить микрофон или микшерный пульт к линейному входу, и звук будет передан в составе NDI-потока вместе с видео. В режиме декодера аналоговый выход позволяет подать звук на внешнюю аудиосистему, не прибегая к выделению аудио из HDMI. Либо по выбору используется звук, встроенный в HDMI-сигнал. Частота дискретизации во всех режимах — 48 кГц, что соответствует профессиональным стандартам.

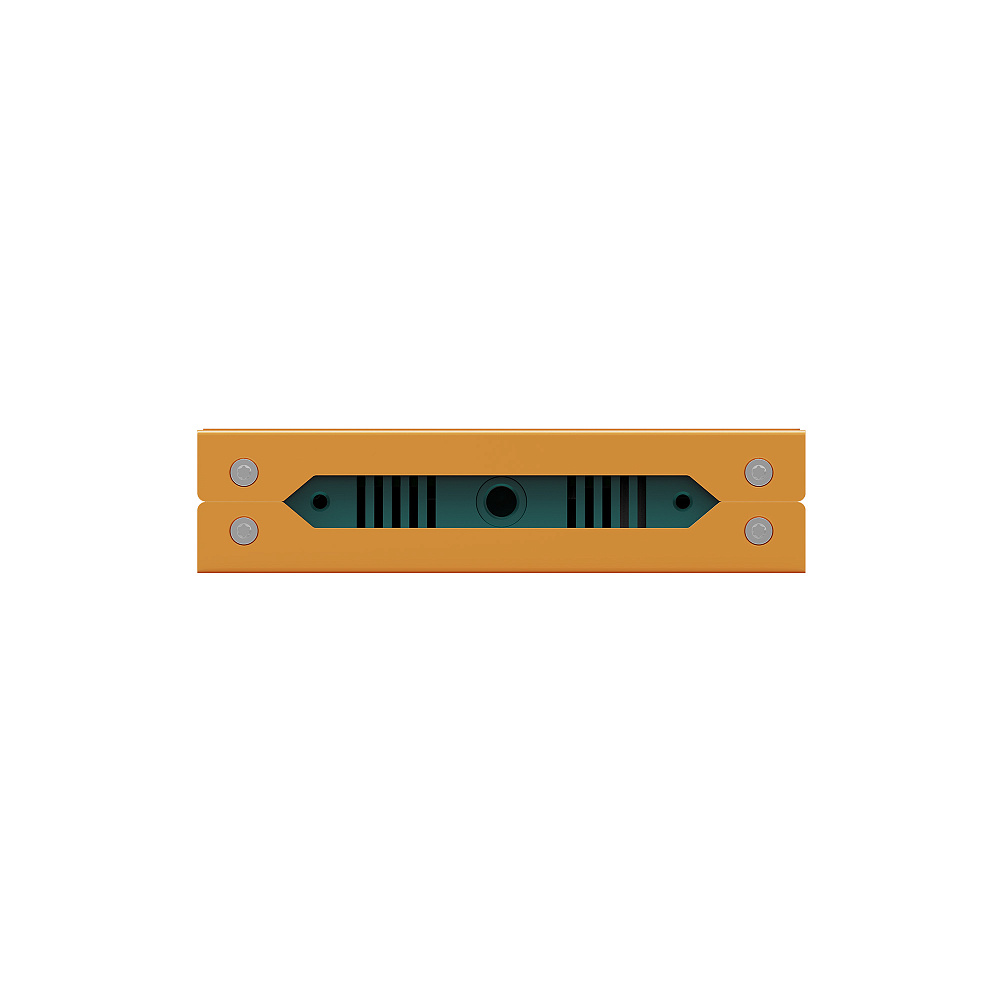

Установка и монтаж DE21-4KPRO продуманы для самых разных сценариев использования. Корпус размером 104 × 125,5 × 24,5 мм и весом 501 грамм позволяет закрепить его на камере через холодный башмак или 1/4-дюймовое крепление. Съёмный кронштейн, идущий в комплекте, даёт возможность прикрутить устройство к штативу, стене или любой плоской поверхности. Металлический корпус не только защищает электронику от помех и ударов, но и служит радиатором — пассивное охлаждение обеспечивает полную бесшумность, что критично в звукозаписывающих студиях и конференц-залах. Устройство способно работать без перерыва 24 часа в сутки, 7 дней в неделю, в диапазоне температур от -20°C до +60°C.

На практике DE21-4KPRO оказывается незаменимым в самых разных рабочих сценариях. На спортивной трансляции он принимает HDMI-сигнал с камеры, кодирует его в NDI и отправляет по IP-сети на сервер стриминга, одновременно выводя на локальный монитор сквозной видеосигнал. В школе или университете NDI-поток с основного компьютера расшифровывается и выводится на проектор, а встроенное аудио подаётся на внешнюю акустику. В театре и церкви на основе DE21-4KPRO строят системы синхронного перевода с отдельными аудиоканалами. В палаточных студиях на время конференций устройство подключают к питанию через PoE, избавляясь от лишнего кабеля.
