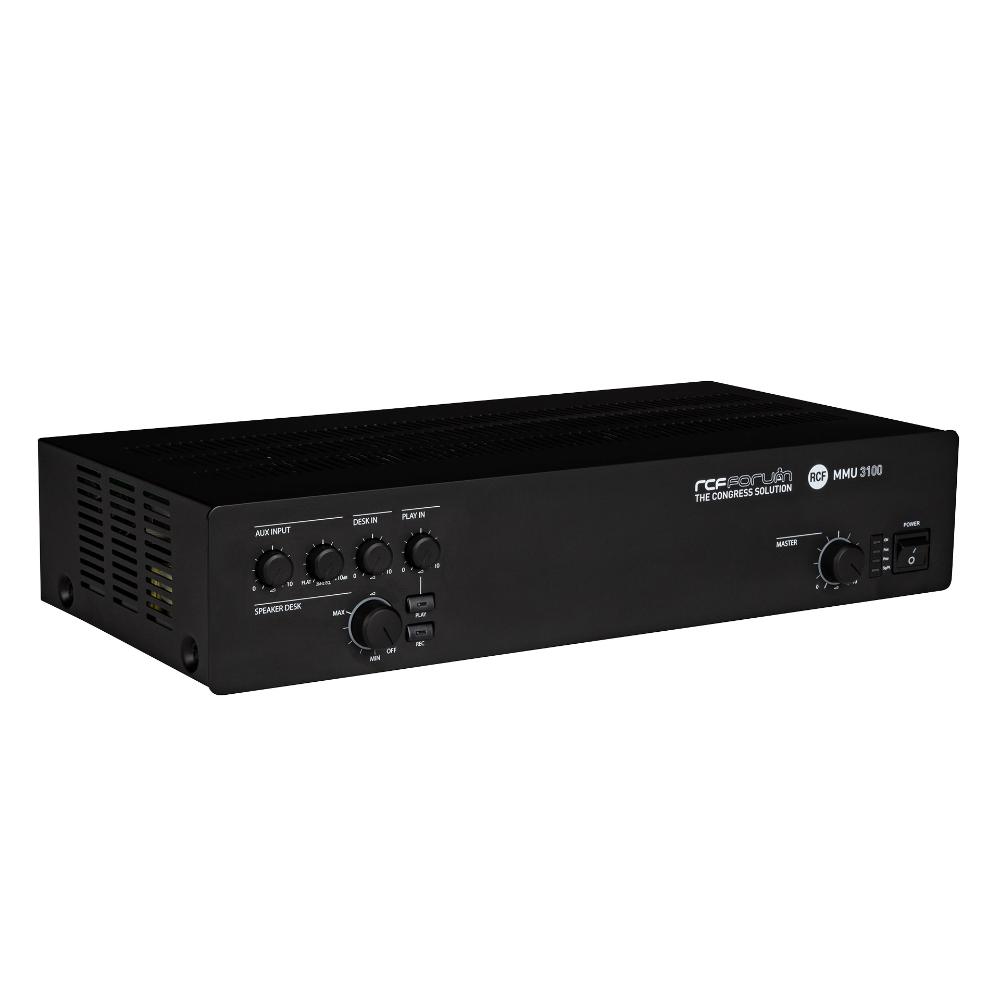

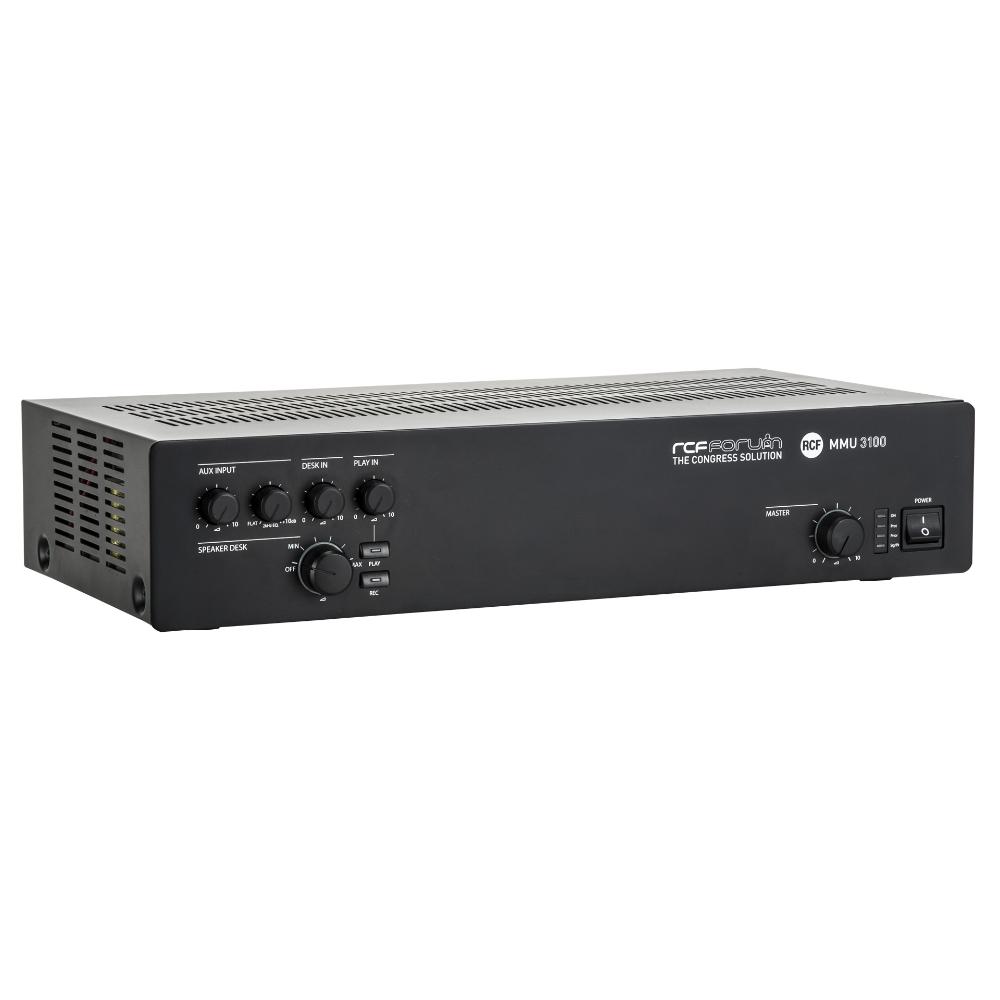

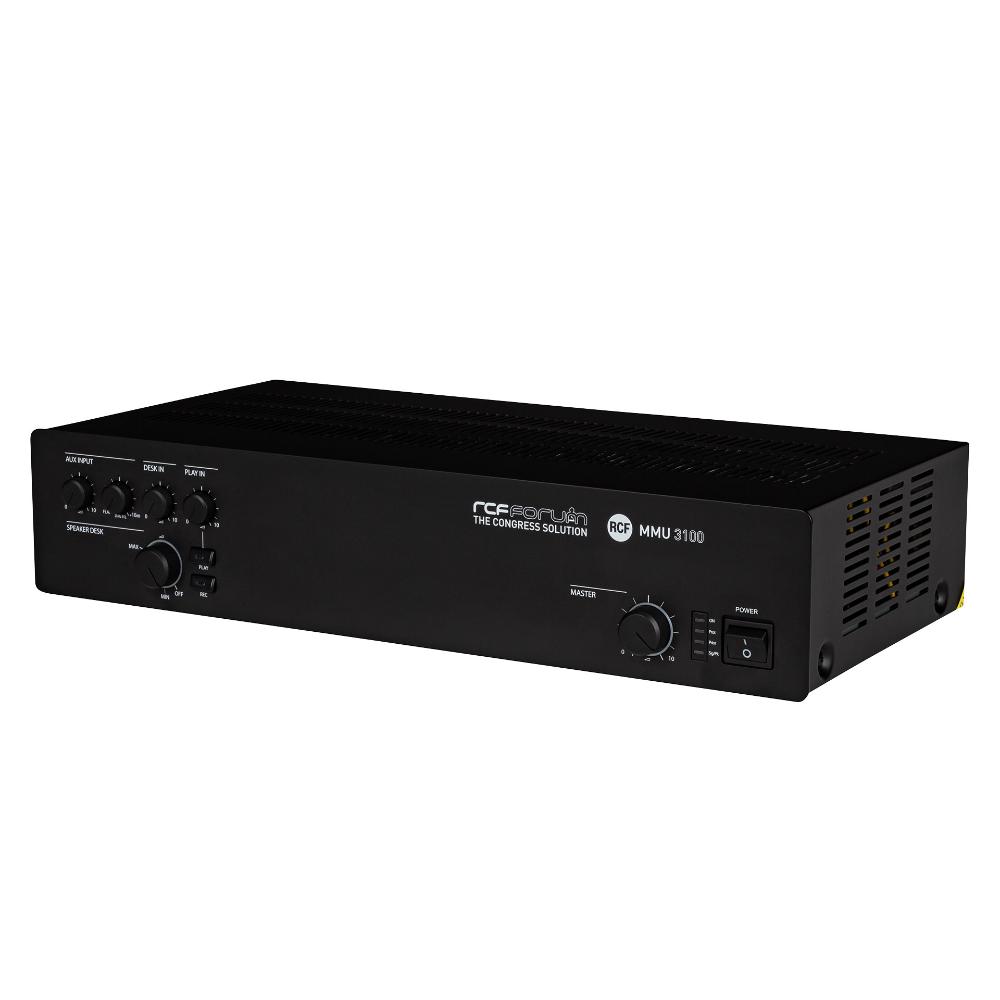

Мастер-блок системы конференций RCF MMU 3100

В системах конференц-связи и многоязычных форумах центральный управляющий блок является «мозгом» всей системы. Именно он обеспечивает обработку аудиосигналов от всех микрофонных консолей, управление очередностью выступлений, распределение звука на встроенные громкоговорители консолей и внешние системы звукоусиления, а также интеграцию с внешними устройствами записи и телеконференц-связи. RCF MMU 3100 — это мастер-блок системы конференций RCF Forum 3000/6000, разработанный для создания профессиональных систем ведения собраний, совещаний и многоязычных конференций любого масштаба. Устройство объединяет все необходимые функции для организации встреч с участием до 80 микрофонных консолей, включая встроенный усилитель мощности для питания громкоговорителей консолей и дополнительных акустических систем, входы для подключения внешних источников, выходы для записи и трансляции, а также интерфейсы для интеграции с системами телеконференц-связи.

Мастер-блок MMU 3100 предназначен для объектов с высокими требованиями к качеству звука и управляемости — конференц-залов, залов заседаний, парламентских и судебных залов, переговорных комнат, учебных аудиторий и многоязычных форумов. В стандартной конфигурации система поддерживает до 80 консолей DMS 6410↗, подключённых по одной шине. При необходимости расширения до 160 консолей два мастер-блока MMU 3100 могут быть объединены через специальный порт, что позволяет обслуживать самые масштабные мероприятия — от международных конференций до парламентских сессий с сотнями участников. Устройство совместимо с консолями серии DMS 6000 и DMS 4000, обеспечивая гибкость при выборе конфигурации.

Одной из ключевых возможностей MMU 3100 является наличие встроенного усилителя мощности класса D с выходной мощностью 160 Вт RMS в линиях 70 В и 100 В. Этот усилитель предназначен для питания встроенных громкоговорителей микрофонных консолей, а также дополнительных акустических систем, установленных в зале для усиления звука. Частотный диапазон усилителя составляет от 50 Гц до 18 кГц (при спаде -3 дБ), отношение сигнал/шум — более 80 дБ, коэффициент гармонических искажений — менее 1 %. Выходная мощность 160 Вт обеспечивает достаточный запас громкости для озвучивания конференц-залов среднего и большого размера. Регулировка уровня мощности для громкоговорителей консолей осуществляется с помощью селектора на передней панели, что позволяет точно настроить громкость встроенных динамиков каждой консоли. Для подключения дополнительных громкоговорителей на передней панели также доступен регулятор уровня. Кроме того, устройство имеет линейный выход для подключения к внешней системе звукоусиления.

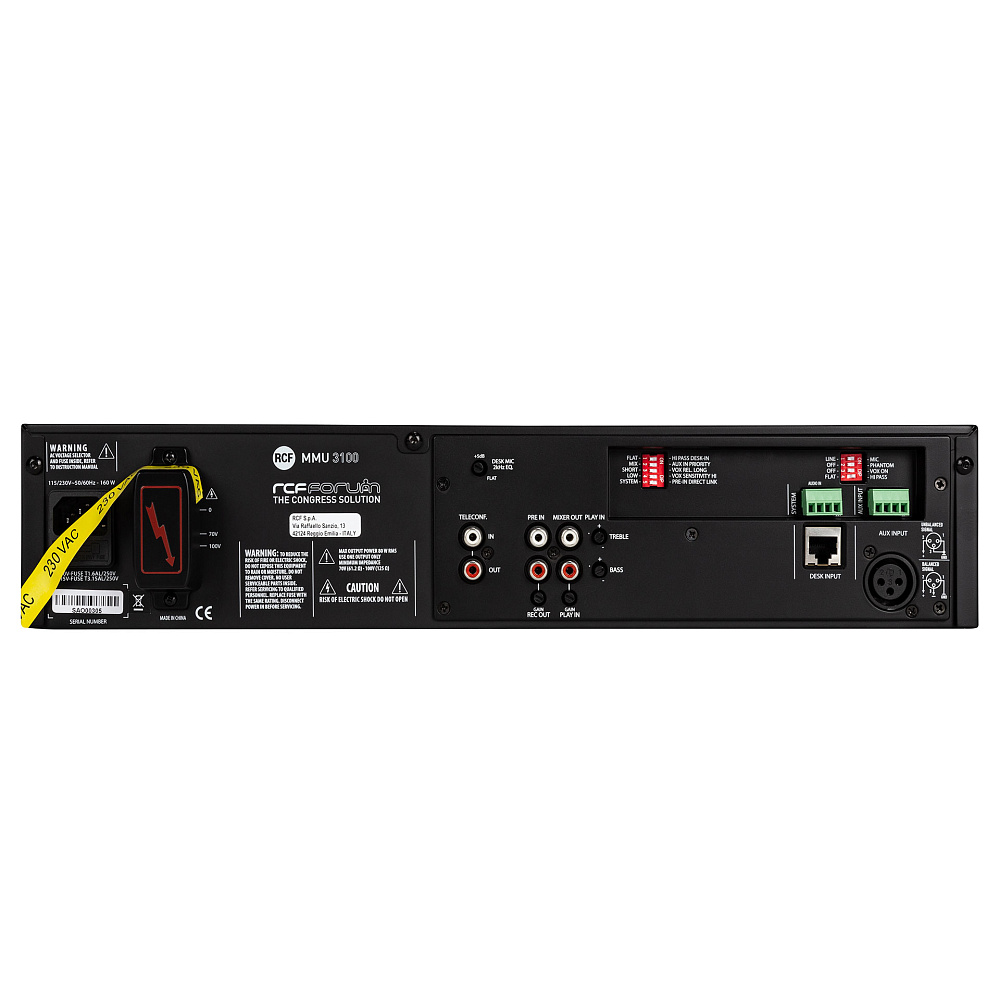

Особого внимания заслуживают входные возможности MMU 3100. Устройство оснащено четырьмя универсальными входами Mic+Line на съёмных разъёмах Euroblock и XLR, каждый из которых имеет регулировку уровня и эквалайзер для голоса (Voice EQ). На всех входах доступно фантомное питание 32 В DC для конденсаторных микрофонов. Один из входов предназначен для подключения микрофона для трибуны или интервью, а также других источников сигнала. Дополнительно имеется два линейных входа на разъёмах RCA для подключения внешних аудиоисточников — например, плееров, компьютеров или систем телеконференц-связи. Вход для телеконференц-связи и отдельный вход для пейджинга (с управлением через RJ45) расширяют возможности интеграции с другими системами. Наличие схемы VOX позволяет автоматически активировать микрофонный вход при появлении голосового сигнала, что особенно полезно в системах с несколькими источниками.

Запись и воспроизведение — ещё одна важная функция MMU 3100. Устройство оснащено входами и выходами для подключения внешнего рекордера или плеера. На передней панели расположены переключатели PLAY / REC с LED-индикаторами, позволяющие выбирать режим работы. Регулировка уровня и тембра на выходе PLAY обеспечивает качественное воспроизведение записанных материалов. Выход для записи (REC OUT) позволяет подключать внешние устройства для записи хода конференции или заседания, что особенно важно для протоколирования и архивирования. Выход для телеконференц-связи (TELECONFERENCE) и отдельный вход для этой же цели позволяют интегрировать систему с внешними телекоммуникационными платформами, обеспечивая удалённое участие в совещаниях.

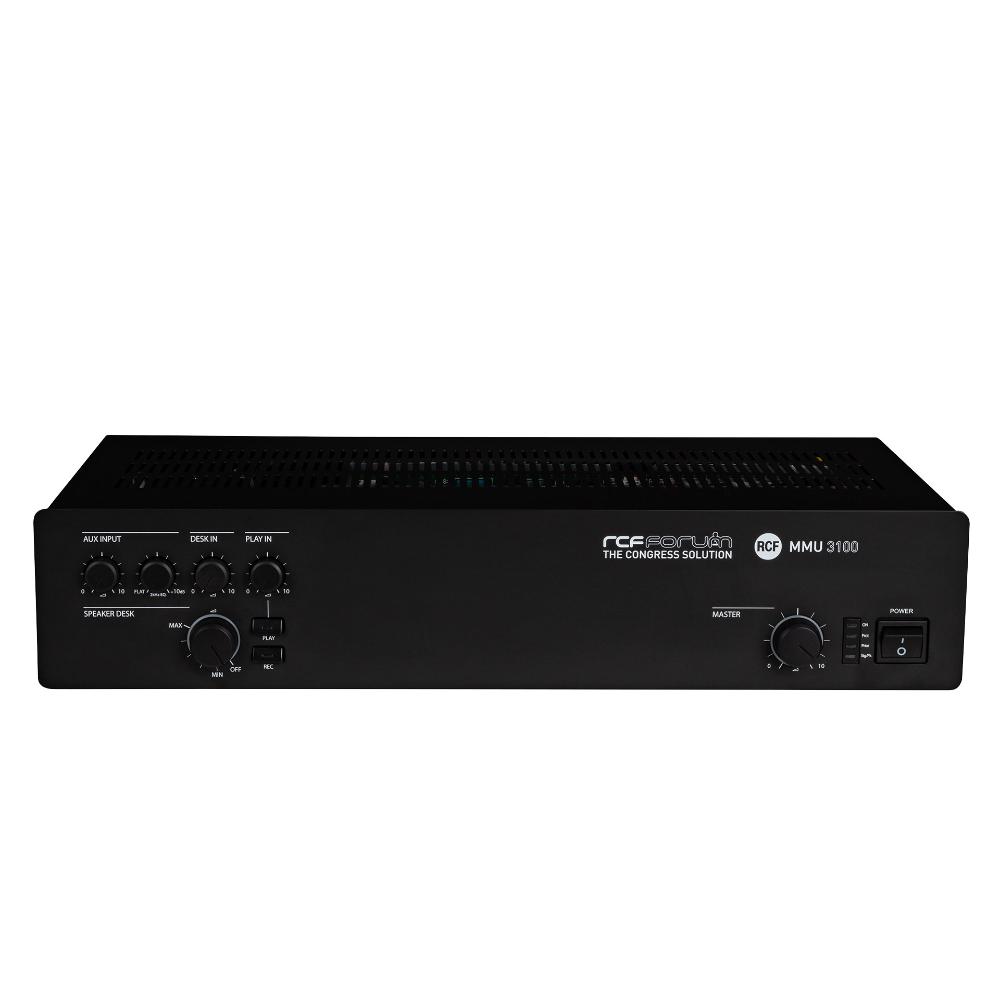

Управление MMU 3100 осуществляется с передней панели, где расположены регуляторы уровня для всех входов и выходов. Настройки конфигурации производятся с помощью DIP-переключателей, что позволяет быстро адаптировать устройство под конкретные требования инсталляции. Наличие светодиодных индикаторов на передней панели обеспечивает оперативный контроль состояния системы. Корпус устройства выполнен из металла чёрного цвета и предназначен для монтажа в стандартную 19-дюймовую стойку, занимает 2U по высоте. Компактные размеры: высота 88 мм, ширина 442 мм, глубина 230 мм. Вес устройства составляет 5,2 кг, что упрощает монтаж и не создаёт избыточной нагрузки на стойку. Система охлаждения построена на конвекционном принципе, обеспечивая бесшумную работу без использования вентиляторов.

Устройство оснащено полным набором защит — от короткого замыкания, перегрева и постоянного напряжения, что гарантирует надёжную работу даже при интенсивной эксплуатации. Сертификация CE подтверждает соответствие устройства европейским стандартам безопасности. Питание осуществляется от сети переменного тока 220–240 В / 115 В, 50/60 Гц, с внутренним переключением напряжения. Потребляемая мощность составляет 350 Вт.

MMU 3100 — это профессиональное решение для системных интеграторов и инсталляторов, работающих с системами конференц-связи на базе оборудования RCF Forum 3000/6000. Мастер-блок идеально подходит для конференц-залов, залов заседаний, парламентских и судебных залов, переговорных комнат, учебных аудиторий, многоязычных форумов и других объектов, где требуется высокое качество звука, гибкость управления и масштабируемость. Благодаря встроенному усилителю 160 Вт, поддержке до 80 консолей (160 с двумя блоками), широким возможностям подключения внешних источников и интеграции с системами телеконференц-связи, MMU 3100 становится незаменимым компонентом для построения профессиональных систем конференц-связи любого масштаба.

Приобрести RCF MMU 3100 вы можете в интернет-магазине профессионального аудиооборудования vismedia.ru.
