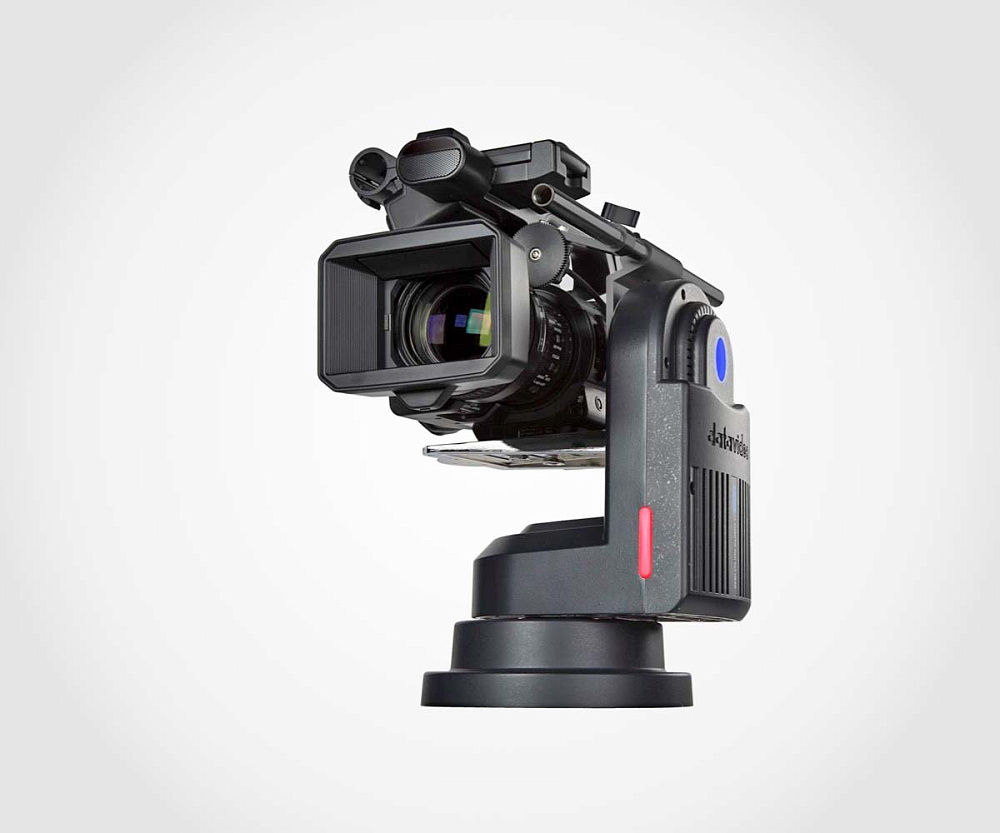

Роботизированная поворотно-наклонная головка Datavideo PTR-15T

В профессиональном телепроизводстве и при создании сложных выездных трансляций каждый лишний кабель увеличивает время развёртывания и создаёт риск отказа. Обычные PTZ-головки требуют прокладки отдельных линий для видео, управления и питания, что особенно неудобно при удалённом размещении камер. Datavideo PTR-15T решает эту проблему кардинально: это роботизированная поворотно-наклонная головка с поддержкой HDBaseT, которая передаёт 4K-видео, аудио, управляющие сигналы и питание по одному кабелю Ethernet на расстояние до 100 метров. Установка системы теперь требует одного кабеля, одного подключения — и камера готова к работе.

4K HDBaseT: один кабель для всего

PTR-15T оснащена встроенным портом HDBaseT (RJ45), который служит единой точкой подключения для камеры. По одному кабелю CAT-6 передаются:

• 4K-видеосигнал (через 12G-SDI, встроенный в интерфейс),

• Аудиосигнал,

• Команды управления (PAN, TILT, ZOOM, IRIS, FOCUS),

• Сигнал Tally,

• Электропитание (PoE).

Головка полностью совместима с HDBaseT-приёмником HBT-18 (приобретается отдельно), который преобразует сигнал на принимающей стороне. Максимальное расстояние передачи — до 100 метров при использовании качественного кабеля CAT-6.

Полный набор видеоинтерфейсов для 4K

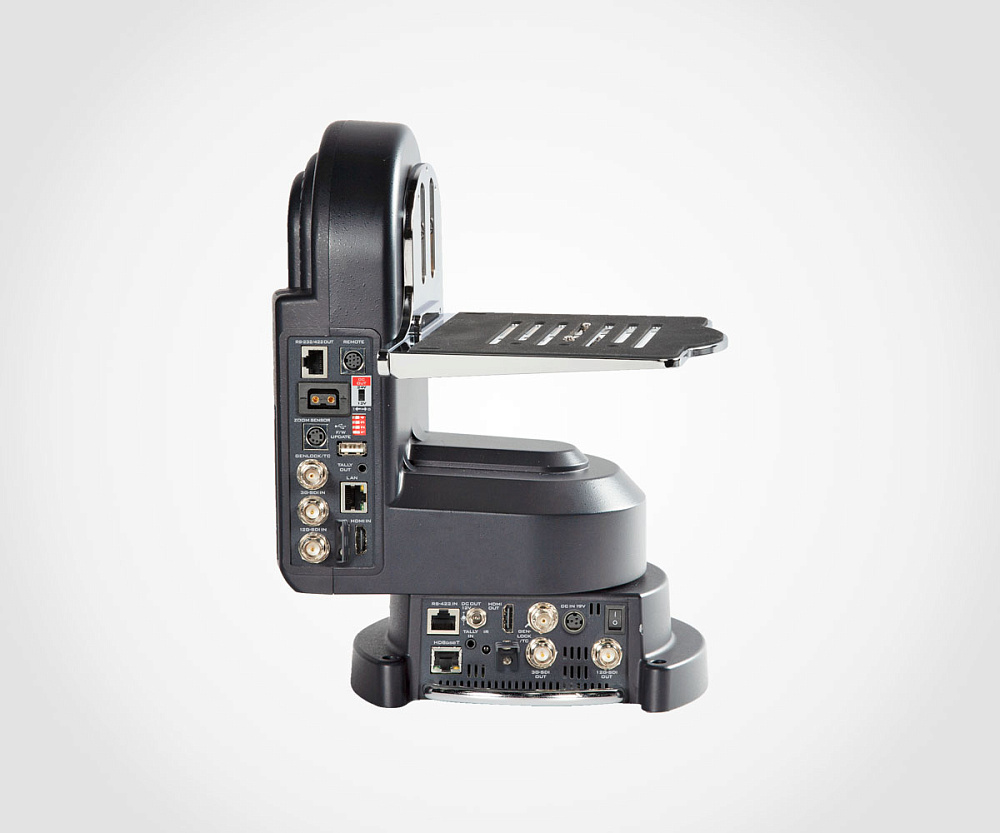

PTR-15T оборудована тремя независимыми видео выходами:

• 12G-SDI – для профессиональных вещательных систем с передачей 4K60p без сжатия,

• 3G-SDI – для совместимости с существующими HD-системами,

• HDMI 2.0 – для прямого подключения к современным мониторам и проекторам.

Все три выхода работают одновременно, что позволяет маршрутизировать сигнал на разные устройства без внешних разветвителей.

Широкая совместимость с камерами и системами управления

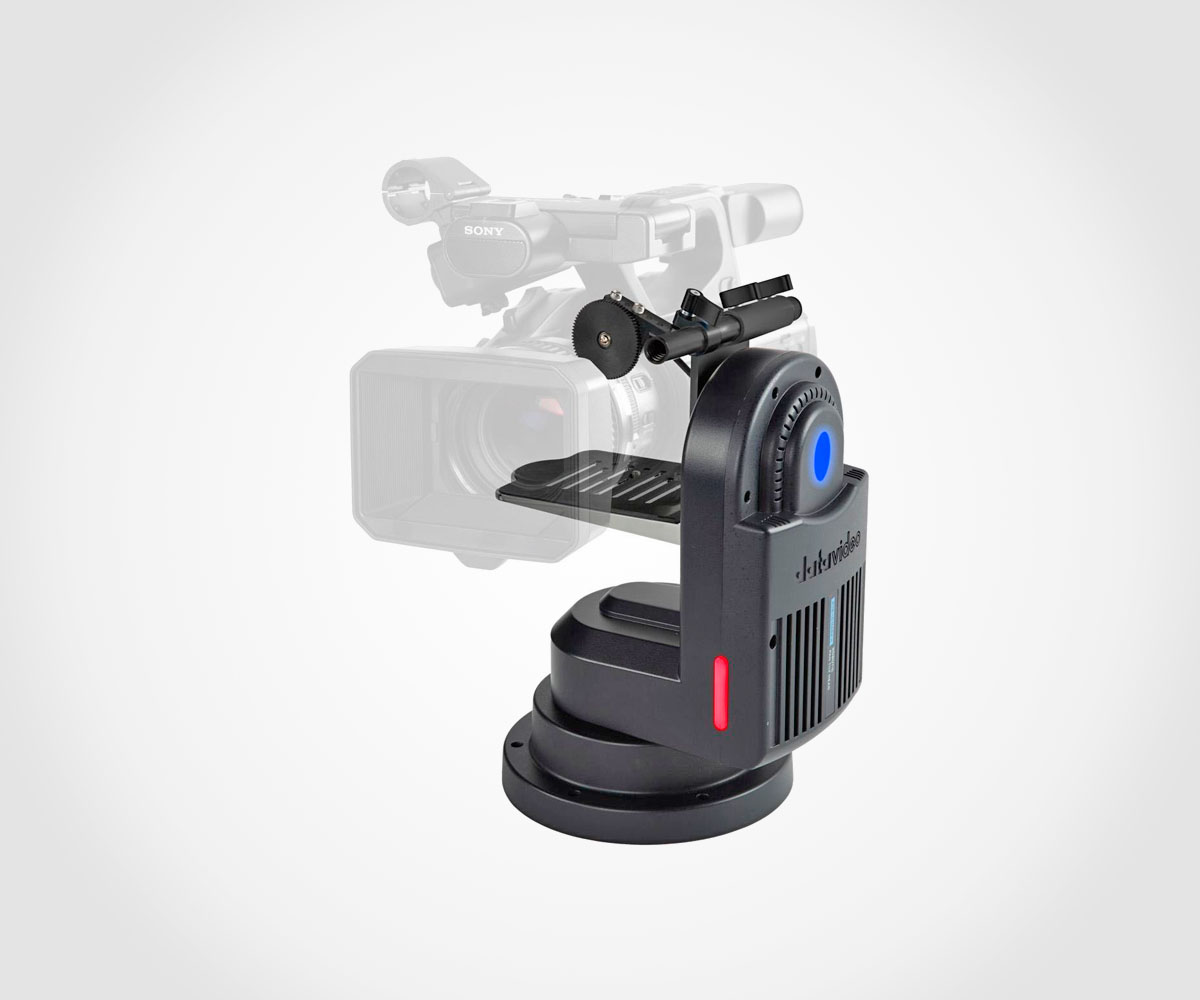

PTR-15T рассчитана на нагрузку до 4 кг, что позволяет устанавливать на неё большинство профессиональных камер – от компактных camcorder до полноразмерных студийных моделей с объективами. Головка поддерживает управление ключевыми параметрами камеры: поворот, наклон, зум, диафрагма, фокус, а также запись. Для подключения доступны интерфейсы:

• DVIP (через Ethernet) – фирменный протокол Datavideo для удалённого управления и мониторинга,

• RS-422 / RS-232 – для интеграции с традиционными системами,

• VISCA – универсальный протокол, совместимый с большинством PTZ-камер и контроллеров.

Управление PTR-15T может осуществляться с контроллеров RMC-180 MARK II, RMC-300A, RMC-300C, а также с сенсорного коммутатора SHOWCAST 100. Поддерживается управление через ИК-пульт, по протоколу VISCA и через IP-сеть (DVIP), что позволяет размещать оператора на расстоянии до 1200 метров (RS-422) или 100 метров (DVIP).

Точность движений и встроенный FreeD для виртуальной реальности

Диапазон панорамирования составляет 340°, диапазон наклона — ±45°, что обеспечивает широкий охват пространства даже при стационарной установке головки. Скорость вращения регулируется: панорамирование от 0,12 до 15°/с, наклон от 0,06 до 10°/с. Оператор может сохранять до 199 предустановленных позиций для мгновенного переключения между ракурсами.

Ключевая особенность PTR-15T – встроенная функция FreeD. Это протокол виртуального слежения, используемый в системах дополненной и виртуальной реальности. При работе с виртуальными студиями (например, Datavideo TVS-3000) головка автоматически передаёт данные о своём положении (PAN, TILT, ZOOM) в реальном времени, позволяя виртуальной камере в системе идеально синхронизироваться с движением реальной камеры.

Прочная алюминиевая конструкция и профессиональные аксессуары

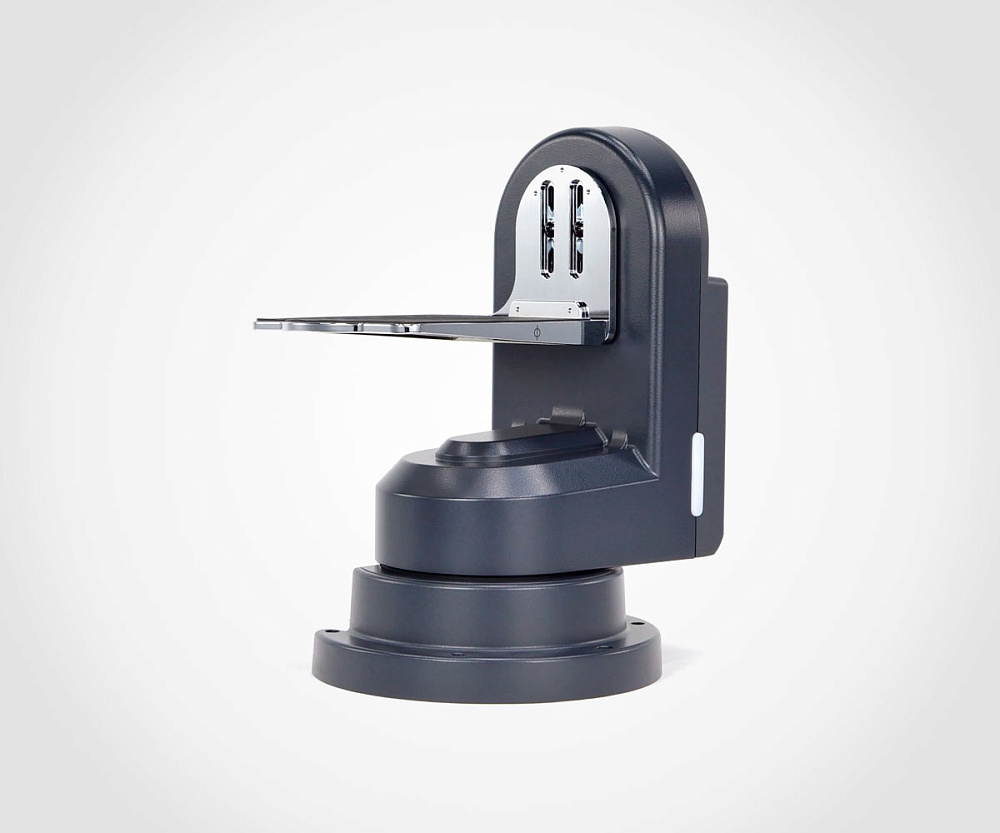

PTR-15T выполнена из алюминиевого сплава, что обеспечивает прочность и долговечность при весе всего 3,7 кг. Головка может быть установлена на штатив, настенный кронштейн (модели WM-10, WM-11) или потолочное крепление (CM-10). В комплект поставки входят кабели HDMI, SDI, D‑Tap питания и ИК-пульт.

Для расширения функциональности доступны опции:

• ZEK-1 / ZEK-2 – энкодеры зума для поддержки сервоприводов объектива,

• PCB-1 – адаптер управления для совместимости с дополнительным оборудованием,

• HBT-18 – HDBaseT-приёмник для удалённого приёма сигнала (обязателен для работы по HDBaseT).

Области применения

Datavideo PTR-15T идеально подходит для профессиональных студий, работающих в формате 4K, для выездных телевизионных станций (ПТС), для концертных залов, театров, мест богослужения и образовательных учреждений. Технология HDBaseT и функция FreeD делают её незаменимой при построении виртуальных студий и удалённых многокамерных систем. Приобрести эту профессиональную роботизированную головку можно в интернет-магазине vismedia.ru.
