Рэковый фрейм AJA DRM2-AP

В профессиональном видеопроизводстве существует негласное правило: чем сложнее система, тем острее встаёт вопрос охлаждения. Десятки мини-конвертеров в стойке, работающие круглосуточно, выделяют тепло, и если его не отводить, срок службы оборудования сокращается, а стабильность падает. Пассивного охлаждения через вентиляционные отверстия в корпусе часто бывает достаточно для студийных условий с умеренной нагрузкой. Но как только вы работаете в жарком климате, в плохо вентилируемой аппаратной или используете мощные конвертеры, потребляющие много энергии, пассивного теплоотвода уже не хватает. Именно для таких сценариев и была создана модель AJA DRM2-AP — трёхюнитовый рэковый фрейм, который пришёл на смену оригинальному DRM и получил активную лицевую панель с четырьмя вентиляторами, обеспечивающими принудительное охлаждение при суммарном энергопотреблении до 200 ватт.

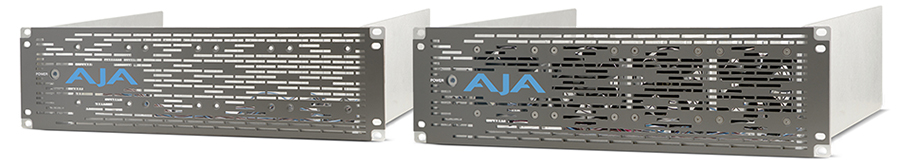

DRM2-AP был представлен в ноябре 2023 года на выставке Inter BEE в Токио вместе с базовой версией DRM2 с пассивной панелью. В то время как младшая модель ориентирована на студийные аппаратные с хорошей вентиляцией и умеренной нагрузкой, AP-версия изначально спроектирована для тяжёлых условий эксплуатации. Активная лицевая панель с четырьмя вентиляторами создаёт направленный воздушный поток через весь корпус, предотвращая перегрев даже при максимальной загрузке всех двенадцати слотов. AJA даёт чёткую рекомендацию по выбору между пассивным и активным охлаждением: если температура в помещении не превышает 30 градусов Цельсия, активная панель рекомендуется при энергопотреблении свыше 100 ватт. Если же температура поднимается выше 30 градусов — порог снижается до 75 ватт. На практике это означает, что для большинства аппаратных в жарком климате или для передвижных телевизионных станций активное охлаждение является не прихотью, а суровой необходимостью.

Двенадцать модульных карьеров, которые идут в комплекте с DRM2-AP, — это то, что делает повседневную работу с фреймом действительно удобной. Каждый конвертер закрепляется на своём карьере, который затем просто задвигается в слот. Чтобы заменить устройство, не нужно снимать весь фрейм с рэка: достаточно отсоединить лицевую панель и вытащить нужный карьер. Переконфигурация всей системы занимает минуты, а не часы. Снятие активной панели требует чуть больше внимания, чем пассивной, — нужно аккуратно отсоединить кабель питания вентиляторов, но эта операция всё равно занимает считанные секунды. Если вы планируете часто менять конвертеры, стоит обратить внимание на эту особенность, хотя на практике большинство инженеров настраивают фрейм один раз и затем не трогают его месяцами.

Фрейм рассчитан на двенадцать стандартных мини-конвертеров AJA, но это лишь базовая комплектация. Используя опциональные Y-кабели, можно установить до двадцати четырёх компактных устройств FiDO — такая плотность особенно востребована при работе с оптоволоконными линиями на крупных объектах. С другой стороны, для мощных устройств нового поколения — например, DANTE-12GAM или UDC-4K — предусмотрена установка до шести штук в формате «один на два слота». Такая гибкость означает, что вы не привязаны к одному типу устройств и можете комбинировать их внутри фрейма как угодно, подстраивая конфигурацию под конкретный проект.

Центральным элементом DRM2-AP является блок питания на 200 ватт с бесшумной конструкцией. Он обеспечивает двенадцать дискретных стабилизированных выходов постоянного тока с напряжением 5 вольт, плюс тринадцатый разъём для активной лицевой панели. Каждый выход жёстко подключён к блоку питания — никаких промежуточных преобразователей, которые могли бы стать точкой отказа. Это одно из тех инженерных решений, которые не бросаются в глаза при чтении спецификаций, но которые оцениваешь, когда система работает годами без единого сбоя. Входное напряжение — от 100 до 240 вольт с частотой 50 или 60 герц, так что фрейм можно использовать в любой стране мира без дополнительных трансформаторов.

Один из частых вопросов при выборе DRM2-AP — можно ли перейти с пассивного охлаждения на активное, если изначально был куплен базовый DRM2. Ответ — да, и это предусмотрено архитектурой. Для клиентов, которые хотят модернизировать свой фрейм, AJA предлагает активную лицевую панель DRM2-AFP как самостоятельный аксессуар. Она продаётся отдельно и устанавливается на место пассивной панели. Это удобно для тех, кто начал с базовой версии, а затем, по мере роста нагрузки или изменения условий эксплуатации, решил добавить принудительное охлаждение без замены всего фрейма.

Если посмотреть на реальные сценарии использования, DRM2-AP закрывает впечатляющий спектр задач. Двенадцать конвертеров FiDO, установленные в одном фрейме, обеспечивают двадцать четыре канала преобразования SDI в оптику и обратно — этого достаточно для обслуживания крупной концертной площадки или стадиона. Десять конвертеров 3GDA в сочетании с двумя GEN10 позволяют организовать мощную систему синхронизации с десятками точек выдачи сигнала. Восемь конвертеров HA5-Plus превращают восемь каналов HDMI в 12G-SDI. А комбинация из аналоговых аудиоконвертеров, таких как ADA4 или V2Analog, позволяет встроить балансный звук в SDI-тракт. Возможность смешивать разные типы конвертеров в одном фрейме делает систему по-настоящему универсальной.

Корпус выполнен из стали и имеет стандартные размеры для 19-дюймового рэка: 48,26 сантиметра в ширину, 38,1 сантиметра в глубину и 13,34 сантиметра в высоту (ровно 3RU). Вес фрейма с двенадцатью карьерами, монтажным оборудованием, жгутом питания и сетевым шнуром составляет 4,2 килограмма, плюс активная лицевая панель добавляет ещё около 0,9 килограмма. Устройство рассчитано на работу при температурах от 0 до 40 градусов Цельсия и может храниться в диапазоне от минус 40 до плюс 60 градусов. Рабочая влажность — от 10 до 90 процентов без конденсации, а максимальная рабочая высота — 2500 метров над уровнем моря.

В комплекте с DRM2-AP поставляются двенадцать модульных карьеров, внутренний жгут питания, активная лицевая панель с четырьмя вентиляторами и сетевой шнур. Конвертеры и опциональные аксессуары приобретаются отдельно. Приобрести AJA DRM2-AP можно в магазине vismedia.ru.
