Адаптер HDMI-iOS Accsoon SeeMo 4K

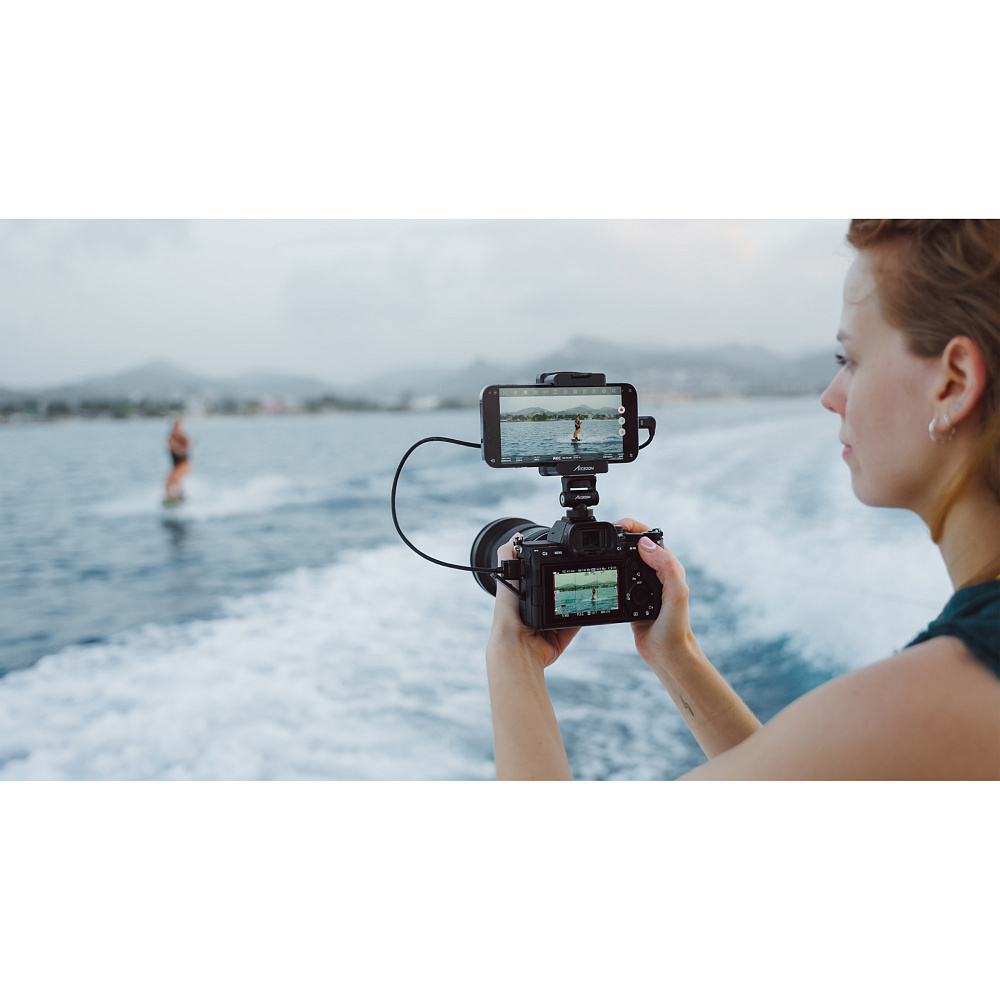

Для превращения iPhone или iPad в профессиональный видеомонитор недостаточно простого кабеля. Устройство Accsoon SeeMo 4K представляет собой портативный HDMI-адаптер и терминал видеозахвата. Он подключается к камере через HDMI, а к iPhone или iPad — через кабели Lightning или USB-C. На iOS-устройстве видеосигнал отображается в приложении Accsoon SEE, которое даёт доступ к набору инструментов мониторинга, записи и стриминга. SeeMo 4K поддерживает разрешение до 4K 30 кадров в секунду, оснащён слотом для SD-карт и питается от аккумуляторов Sony NP-F. Устройство предназначено для видеографов, режиссёров и операторов, которым нужен портативный монитор с функциями рекордера и стримера.

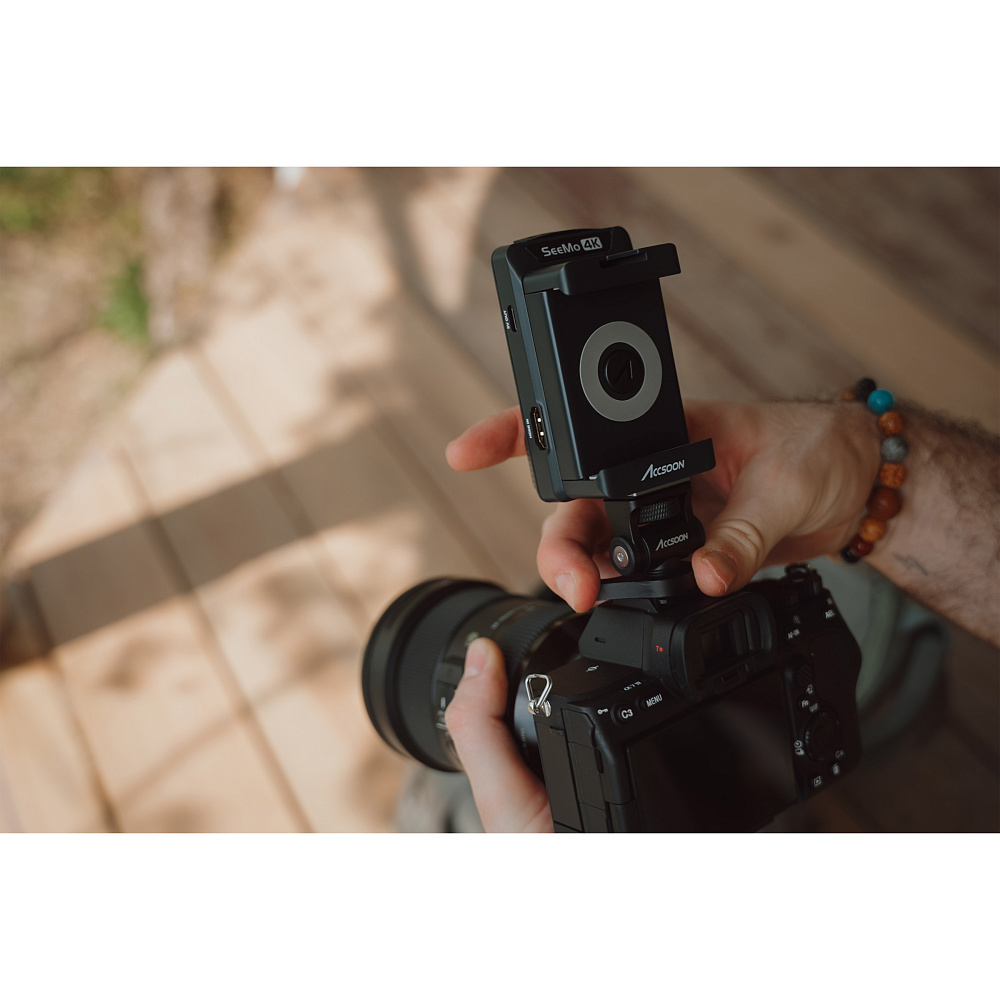

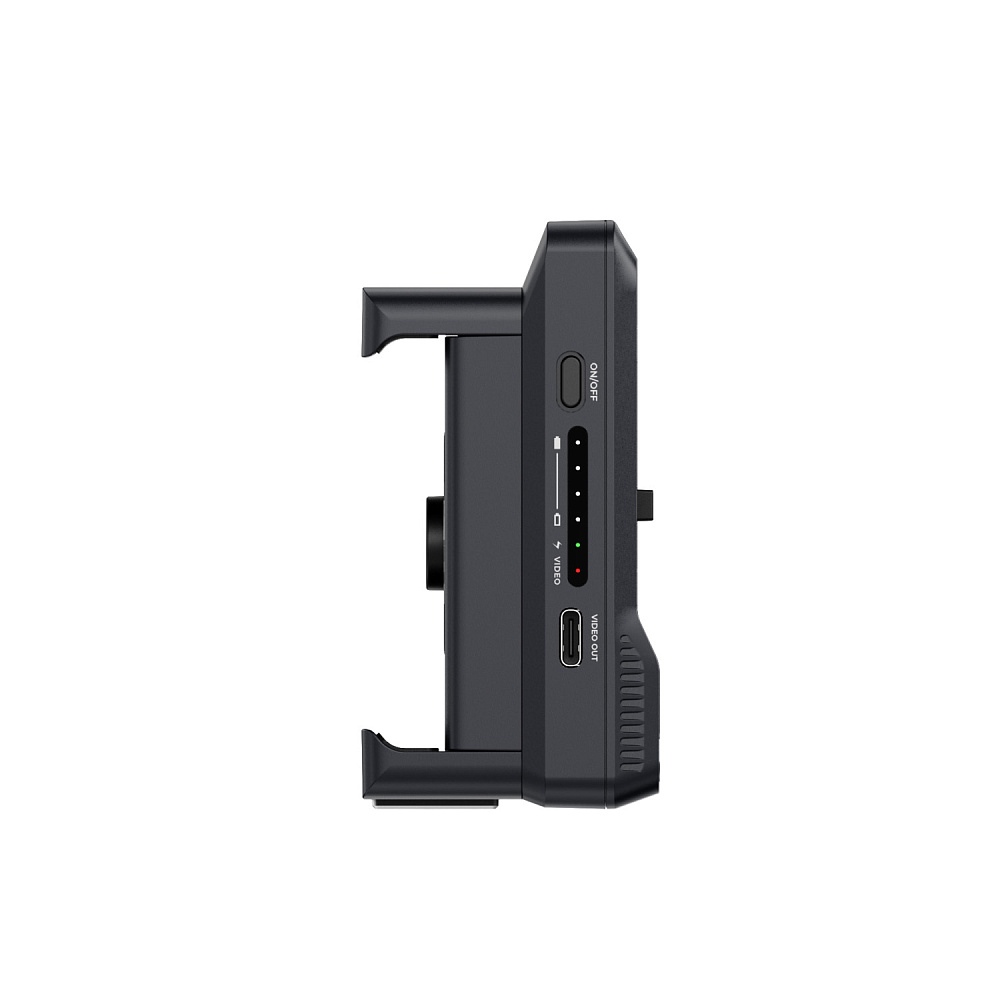

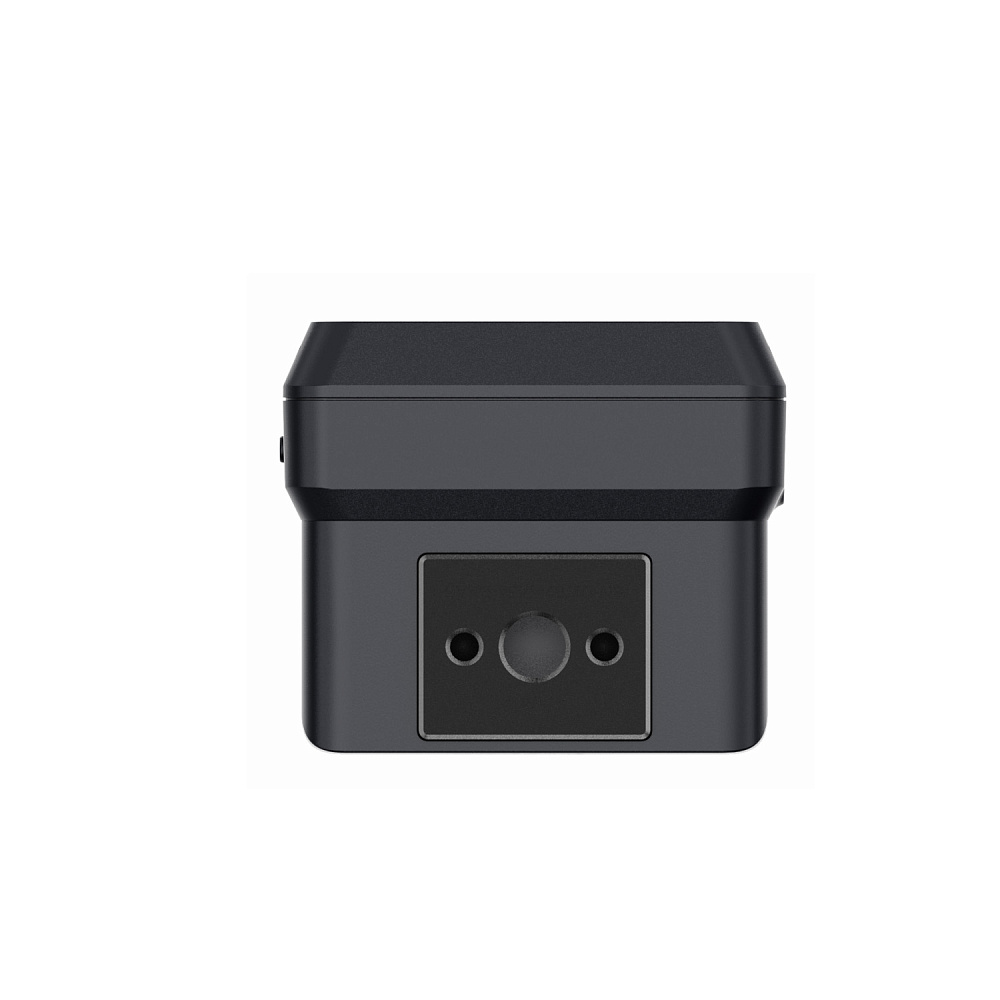

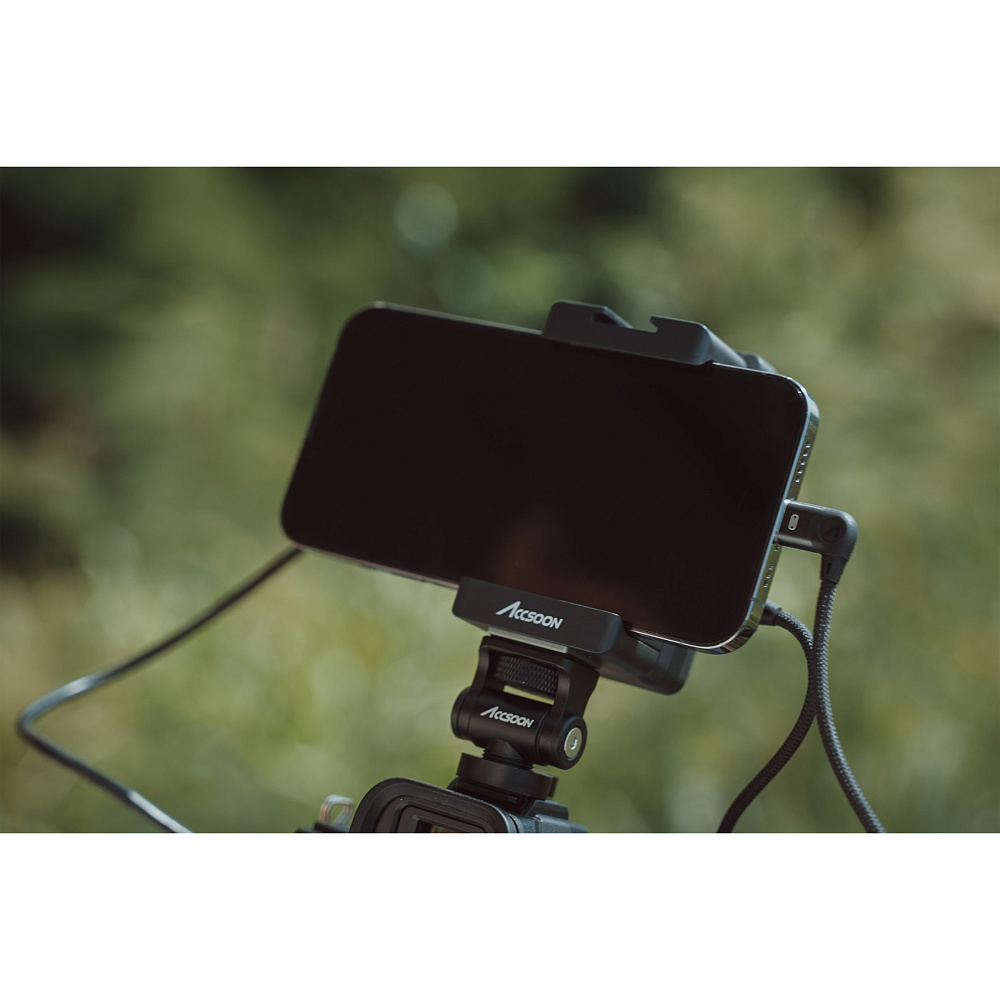

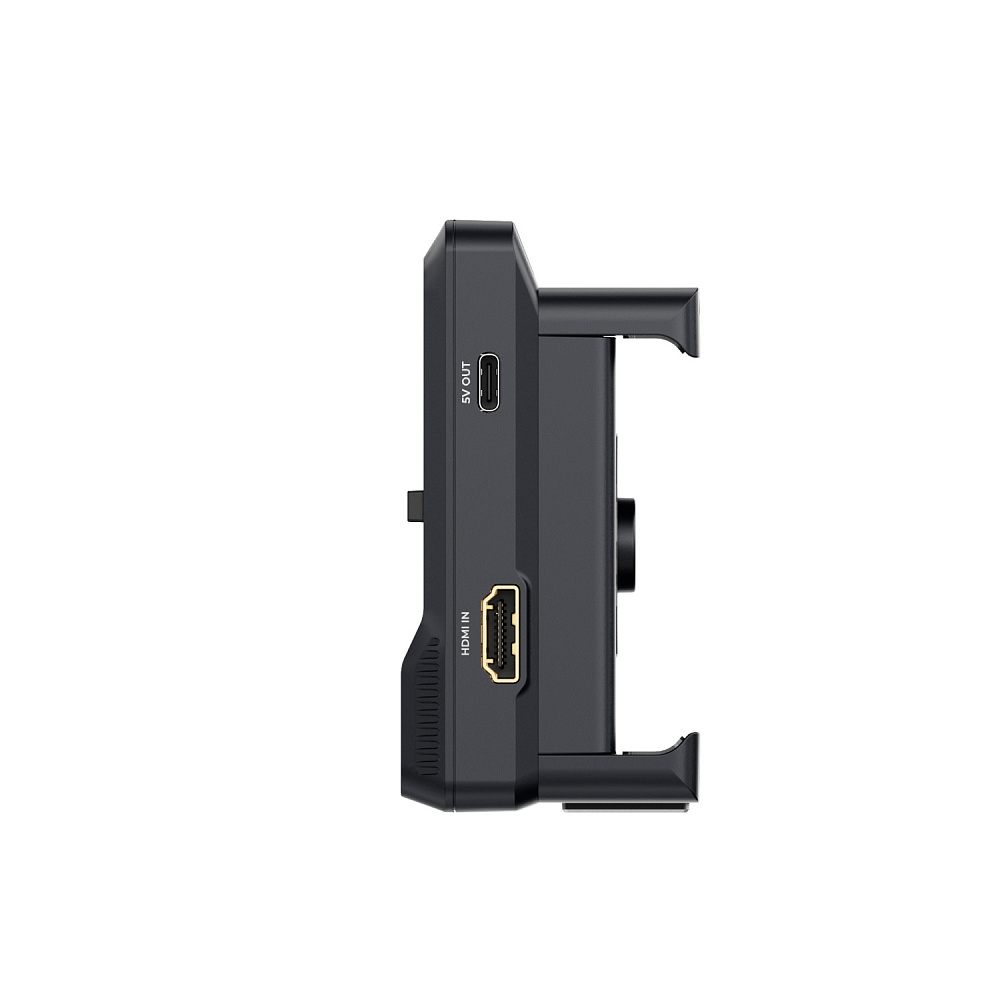

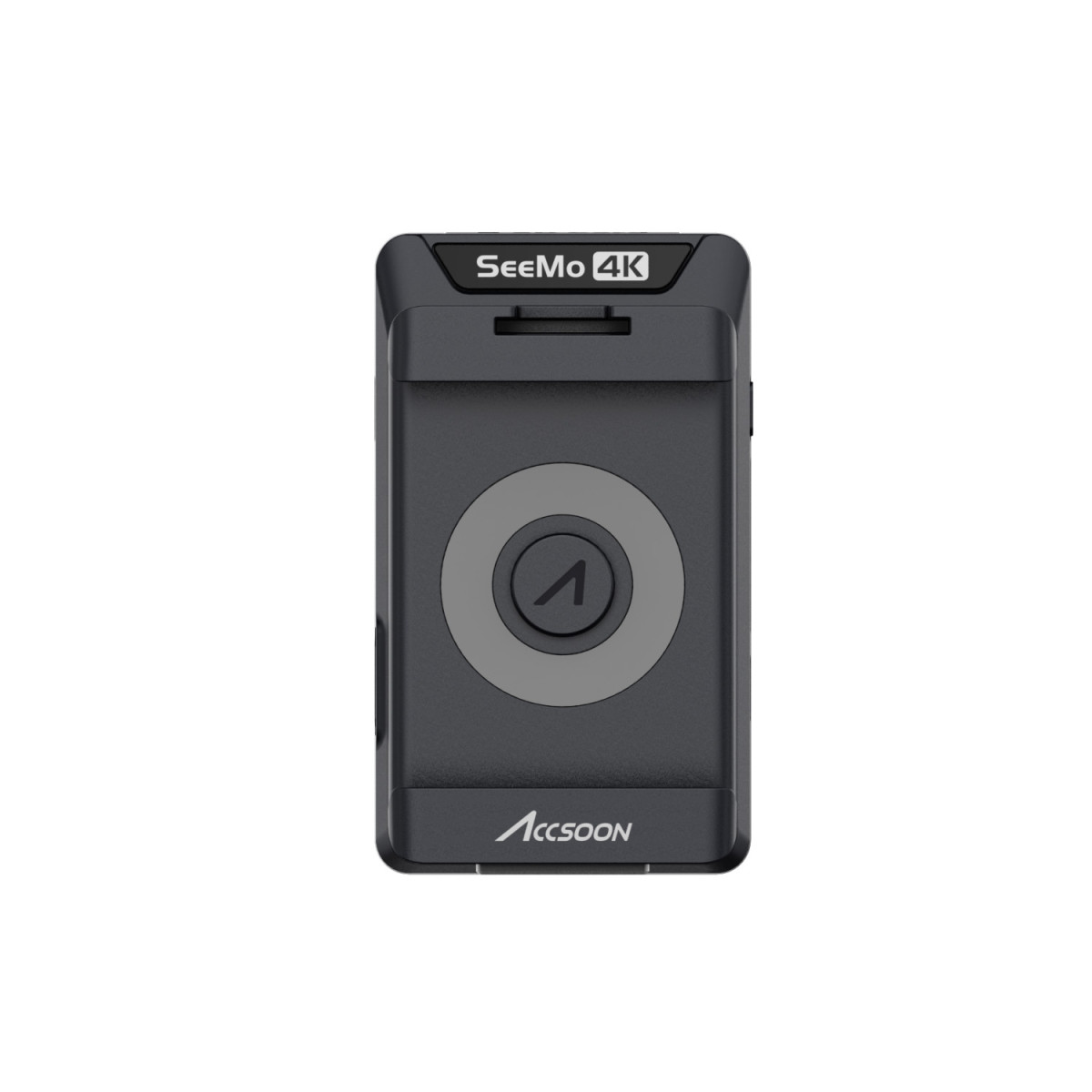

Габариты адаптера — 105×64×26 мм, вес — 115 граммов. Корпус выполнен из пластика. На передней панели расположен зажим для смартфона с регулировкой ширины от 65 до 90 мм, что охватывает модели iPhone от iPhone 8 до iPhone 15 Pro Max. Зажим имеет резиновые прокладки для фиксации телефона без царапин. На задней панели находится батарейный отсек для аккумуляторов Sony NP-F (модели NP-F550, NP-F750, NP-F970). С левого торца — разъём HDMI (Type A) для подключения к камере, слот для SD-карт, два порта USB-C (один для подключения к iOS-устройству, второй — для питания аксессуаров). С правого торца — кнопка включения и светодиодный индикатор состояния. На нижней грани — резьбовое отверстие 1/4 дюйма для крепления на штатив или стойку. В комплекте поставляется переходник на холодный башмак (Cold Shoe) для установки на камеру.

Адаптер принимает видеосигнал через порт HDMI. Поддерживаемые форматы входа: 2160p (4K) с частотами 23,98, 24, 25, 29,97 и 30 кадров в секунду; 1080p с частотами 50 и 60 кадров в секунду; 720p с частотами 50 и 60 кадров в секунду. Видео с камеры передаётся на iOS-устройство через порт USB-C с использованием протокола UVC (USB Video Class). На выходе адаптер формирует видеопоток в формате, соответствующем входному разрешению и частоте, но с ограничением: 4K-сигнал на выходе имеет частоту 30, 25 или 24 Гц; 1080p — 60, 50, 30, 25 или 24 Гц; 720p — 60 или 50 Гц. Задержка передачи (латентность) составляет несколько миллисекунд и не превышает одного кадра, что позволяет точно наводить фокус и следить за движением объектов в реальном времени.

Сжатие видеопотока выполняется аппаратно. Используется кодек H.264 с 8-битным цветом и переменным битрейтом (VBR). Максимальный битрейт записи — 30 Мбит/с. Аудио кодируется в формате AAC с частотой дискретизации 48 кГц и разрядностью 16 бит. Запись видео на iOS-устройство осуществляется в контейнере MP4. Файлы сохраняются в галерею телефона или планшета. Для управления записью используются элементы управления в приложении Accsoon SEE. При записи видео на iOS-устройство наложение 3D LUT (если активировано) «прожигается» в выходной файл, что позволяет получать готовый цветокорректированный материал без постобработки.

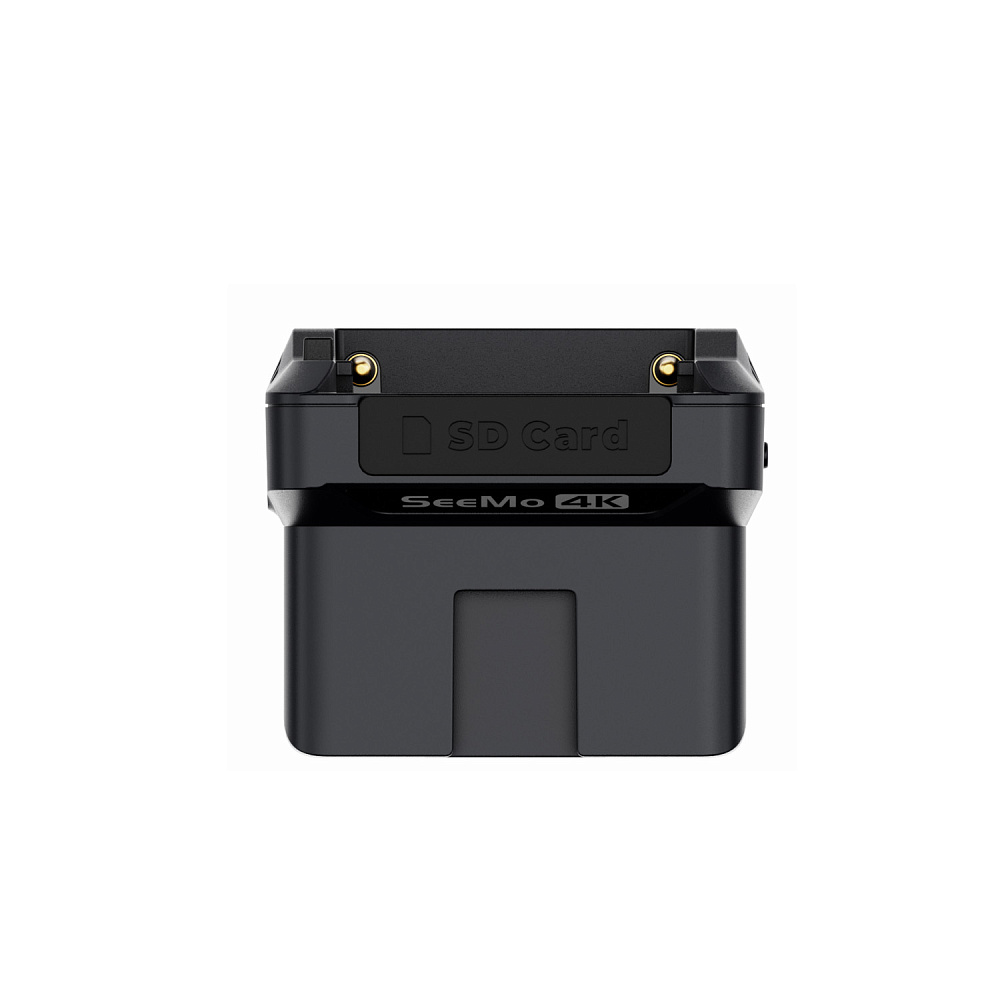

На корпусе адаптера расположен слот для SD-карт (поддерживаются карты SD, SDHC, SDXC). Через приложение Accsoon SEE можно просматривать содержимое SD-карты, копировать файлы с карты на iOS-устройство и обратно, а также удалять файлы. Это удобно для быстрого просмотра отснятого материала на экране iPhone или iPad без необходимости использовать компьютер. Запись видео напрямую на SD-карту через адаптер не поддерживается — ролики сохраняются только во внутреннюю память iOS-устройства или на подключенный внешний накопитель (через адаптер). Перенос файлов с SD-карты на iPhone может использоваться для освобождения места на карте прямо на площадке.

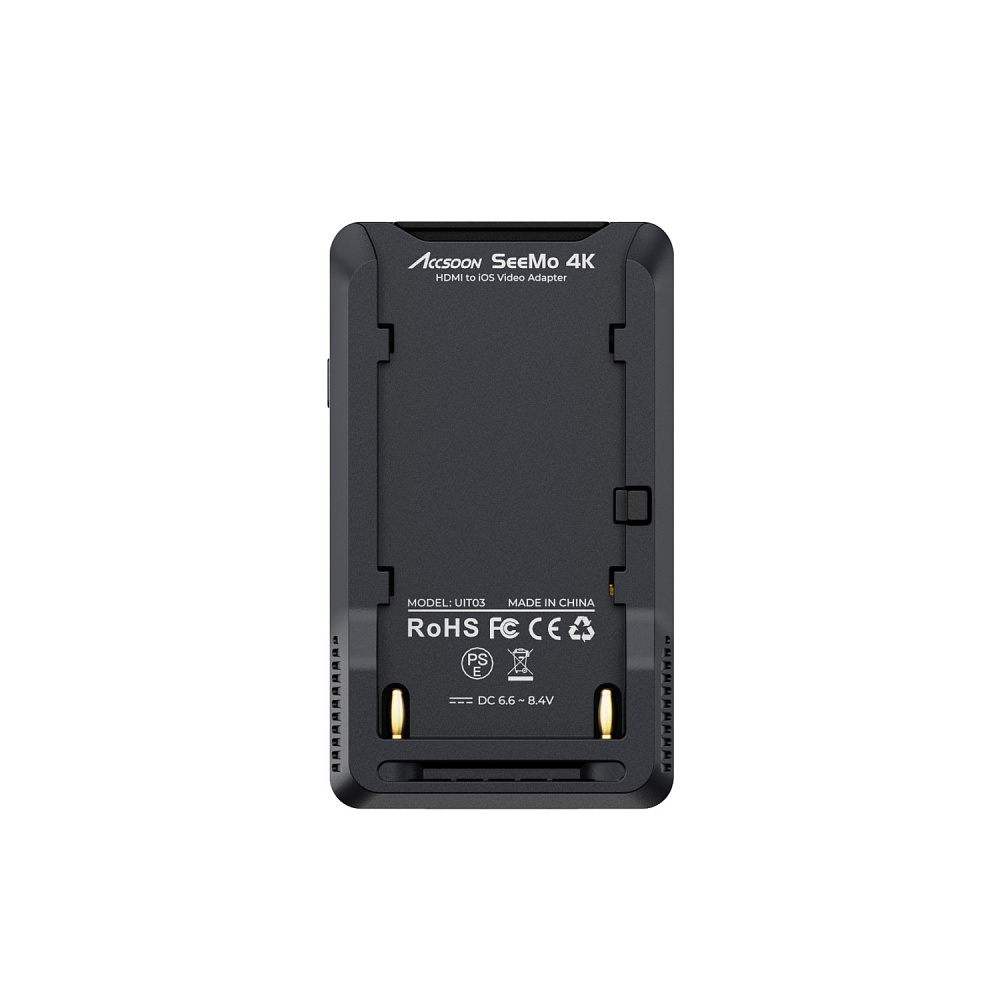

Питание адаптера осуществляется от аккумуляторов Sony NP-F. Батарейный отсек на задней панели рассчитан на модели NP-F550, NP-F750 и NP-F970. Аккумуляторы в комплект не входят и приобретаются отдельно. При подключении аккумулятора адаптер может работать автономно, а также заряжать подключённое iOS-устройство. Выход USB-C, через который адаптер подключается к iPhone или iPad, выдаёт ток до 2,4 А для устройств с разъёмом Lightning и до 1,5 А для устройств с USB-C. Это позволяет поддерживать заряд смартфона или планшета даже при длительном использовании. Потребляемая мощность самого адаптера без учёта зарядки подключённого устройства составляет 3,0 Вт. На корпусе имеется дополнительный порт USB-C с выходом 5 В / 1 А для питания внешних аксессуаров — например, небольшого микрофона, приёмника беспроводного сигнала или маломощного светодиодного осветителя. При питании от аккумулятора NP-F550 ёмкостью 3200 мАч время работы адаптера без зарядки iOS-устройства составляет около 10–12 часов. При одновременной зарядке iPhone время работы сокращается пропорционально току зарядки.

Приложение Accsoon SEE, устанавливаемое на iOS-устройство, является бесплатным и доступно в App Store. После подключения адаптера и запуска приложения на экране появляется изображение с камеры. Приложение предоставляет следующие инструменты мониторинга: фокус-пикинг (Peaking), который подсвечивает резкие края объектов цветными линиями; зебру (Zebra), которая накладывает диагональные полосы на пересвеченные участки; ложные цвета (False Color), окрашивающие области разной яркости в разные цвета для быстрой оценки экспозиции; гистограмму яркости; вектороскоп (Vectorscope) для контроля цветового баланса; линии сетки (Grid) для композиции; маркеры безопасности кадра (Marker) для отслеживания границ видимой области. Доступно масштабирование изображения с возможностью перемещения по увеличенному фрагменту. Поддерживается поворот изображения на 90, 180 и 270 градусов — это удобно при съёмке вертикального контента для социальных сетей. Также присутствует функция анаморфного десквиза (desqueeze), которая восстанавливает пропорции изображения, сжатого анаморфотными объективами. Пользователь может загружать собственные 3D LUT в формате .cube через приложение и применять их к отображаемому изображению. LUT можно использовать только для мониторинга (не влияя на запись) или «прожигать» в записываемый файл и стрим.

В приложении доступна функция записи видео на iOS-устройство. Запись запускается нажатием кнопки в интерфейсе. Доступные настройки: выбор разрешения (1080p или 720p, 4K записывается без downscaling), битрейт (от 2 до 30 Мбит/с), частота кадров (соответствует входному сигналу). Запись возможна во время отображения изображения с камеры. Приложение также поддерживает стриминг по протоколам RTMP и SRT. Пользователь вводит адрес RTMP-сервера (например, для YouTube, Facebook, Twitch) и может начать трансляцию. При стриминге можно наложить 3D LUT на выходной поток, что позволяет транслировать уже цветокорректированное изображение. Качество трансляции зависит от скорости интернет-соединения на iOS-устройстве, так как адаптер не имеет собственного Wi-Fi модуля и использует сотовые данные или Wi-Fi смартфона. Во время стриминга можно одновременно вести запись на устройство.

Модульная конструкция адаптера позволяет отделить блок обработки изображения от зажима для телефона. Для этого нужно потянуть за заднюю часть корпуса, и устройство разделится на две части. Разделённый блок обработки можно использовать с опциональным держателем для iPad (Accsoon PowerCage, приобретается отдельно). Держатель фиксирует iPad и адаптер в единой конструкции, превращая планшет в накамерный монитор с диагональю экрана до 12,9 дюймов. Это удобно для режиссёров и видеоинженеров, которым нужен крупный экран для контроля качества изображения.

Устройство совместимо с iPhone 8 и более новыми моделями, а также с iPad 6-го поколения и новее, включая iPad Pro, iPad Air (3-го поколения и новее) и iPad Mini (5-го и 6-го поколения). Требуемая версия iOS — 12.0 или новее. Диапазон рабочих температур — от -10°C до +40°C, температура хранения — от -20°C до +60°C. Относительная влажность при эксплуатации — от 5% до 90% без конденсации.

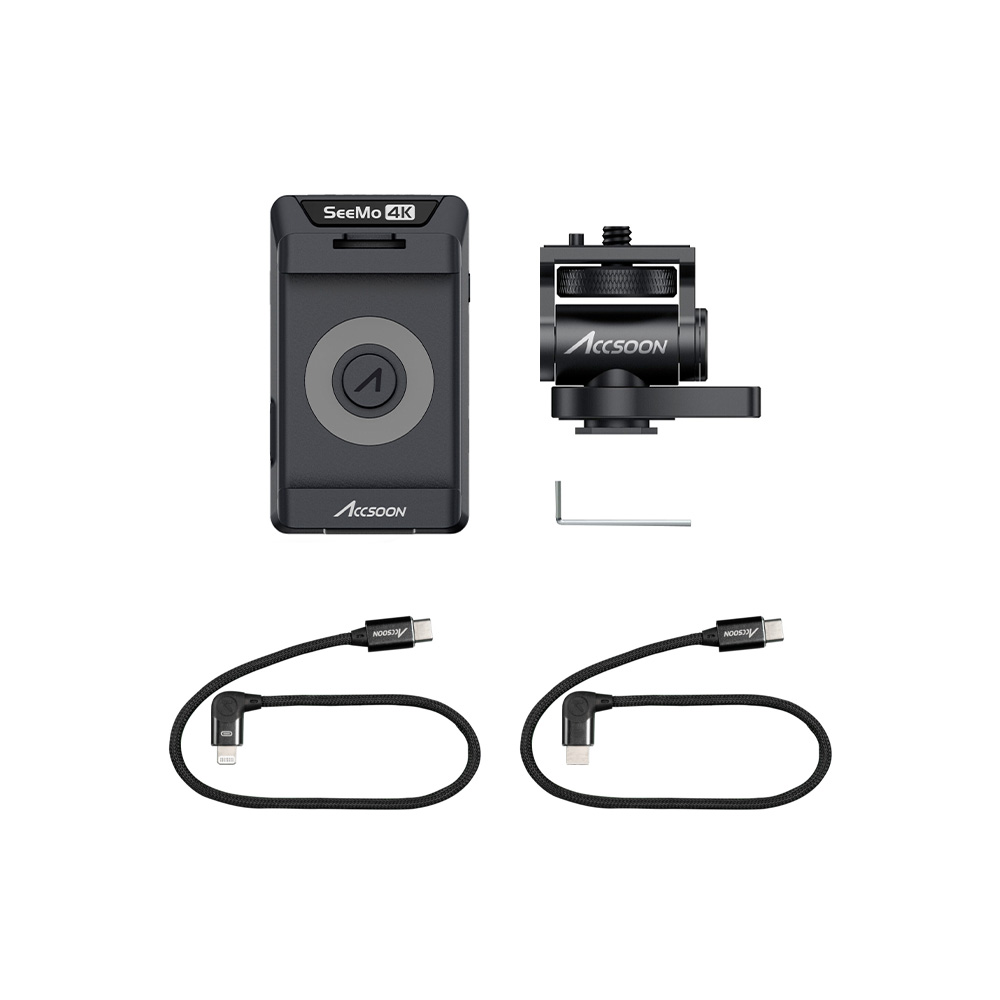

В комплект поставки Accsoon SeeMo 4K входят: адаптер, зажим для телефона (является частью корпуса), кабель USB-C – Lightning (фирменный), кабель USB-C – USB-C (фирменный), переходник для крепления на холодный башмак (Cold Shoe), руководство пользователя. Аккумулятор NP-F, карта памяти SD и внешний блок питания не входят в комплект и приобретаются отдельно. Приобрести Accsoon SeeMo 4K можно в магазине vismedia.ru.
