Адаптер Accsoon V-Lock для CineView

В профессиональной видеосъёмке с использованием беззеркальных камер или небольших кинокамер часто возникает необходимость подключения внешних аксессуаров: беспроводных видеопередатчиков, мониторов, рекордеров. Питание каждого из них от отдельной батареи приводит к загромождению рига, увеличению веса и неудобству при смене источников питания. Адаптер Accsoon V-Lock для CineView (модель ACC32) — это решение, которое позволяет объединить питание камеры и видеосендера от одного мощного V-Mount аккумулятора, а также механически закрепить передатчик непосредственно на задней стороне батареи.

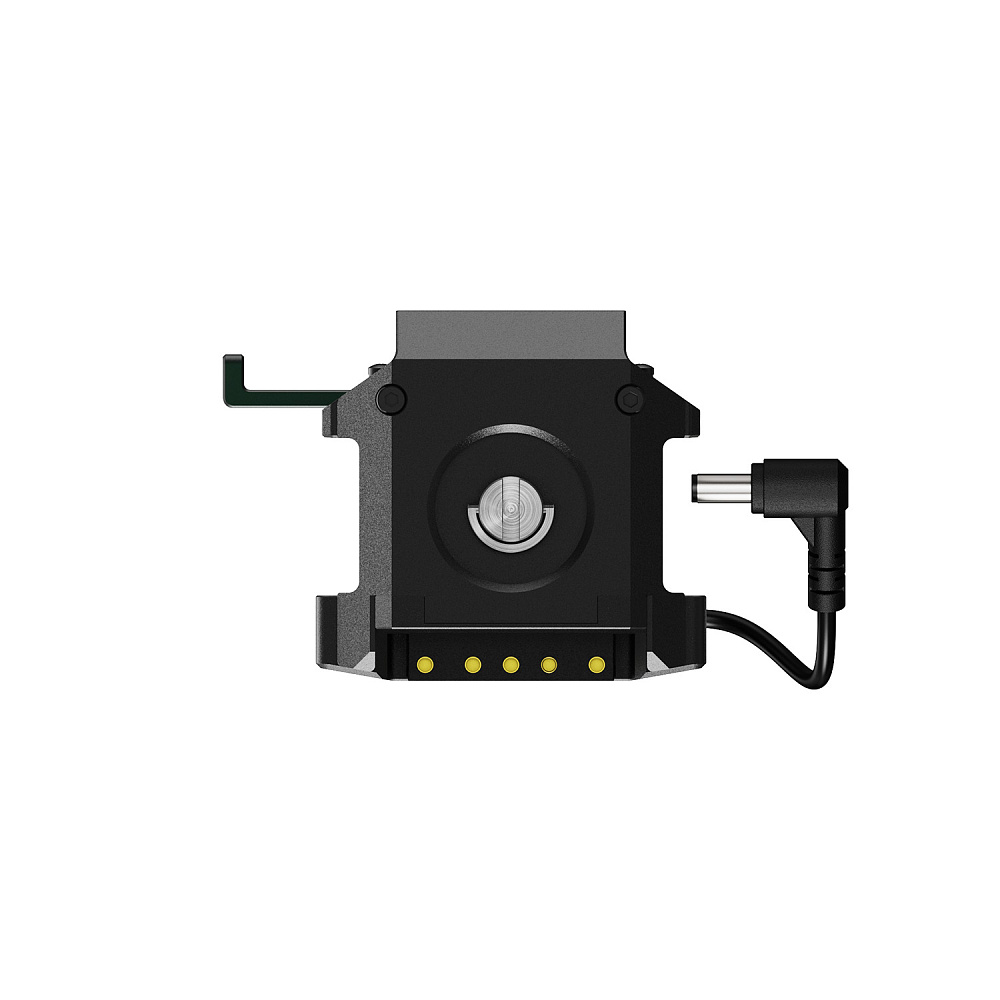

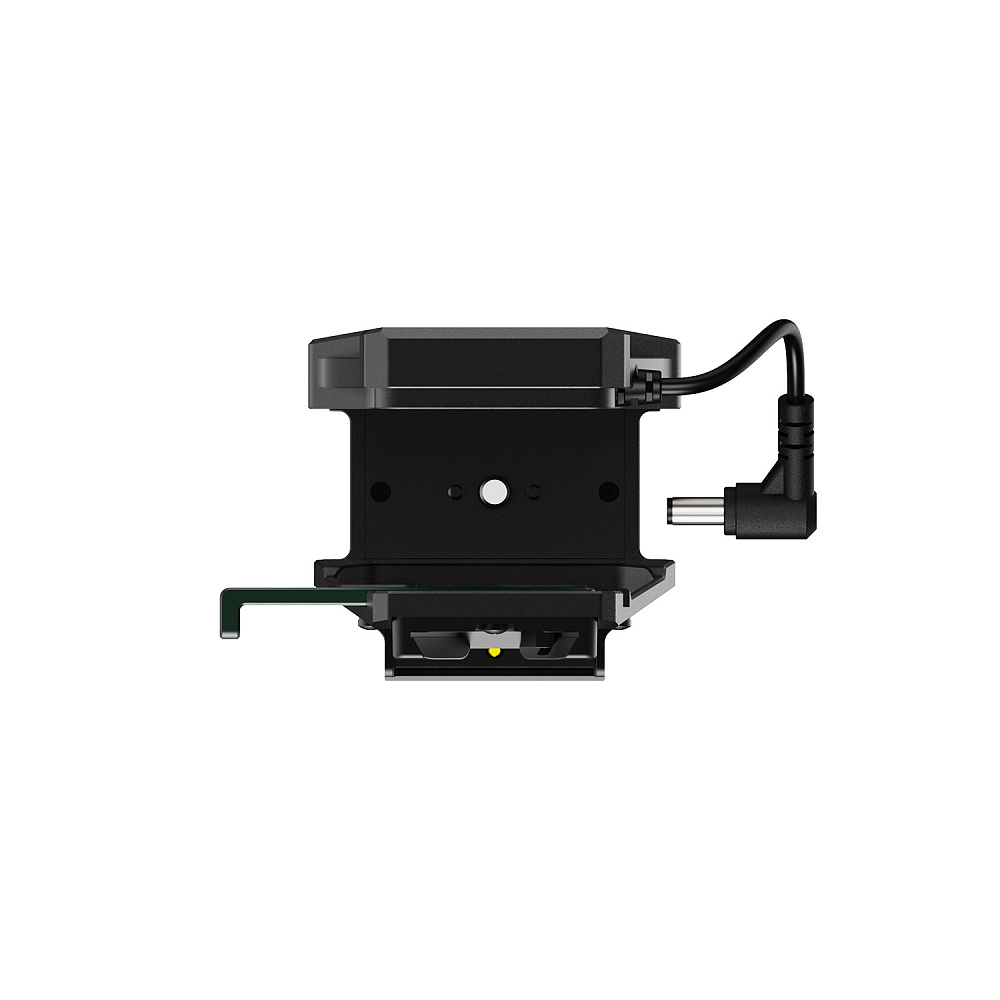

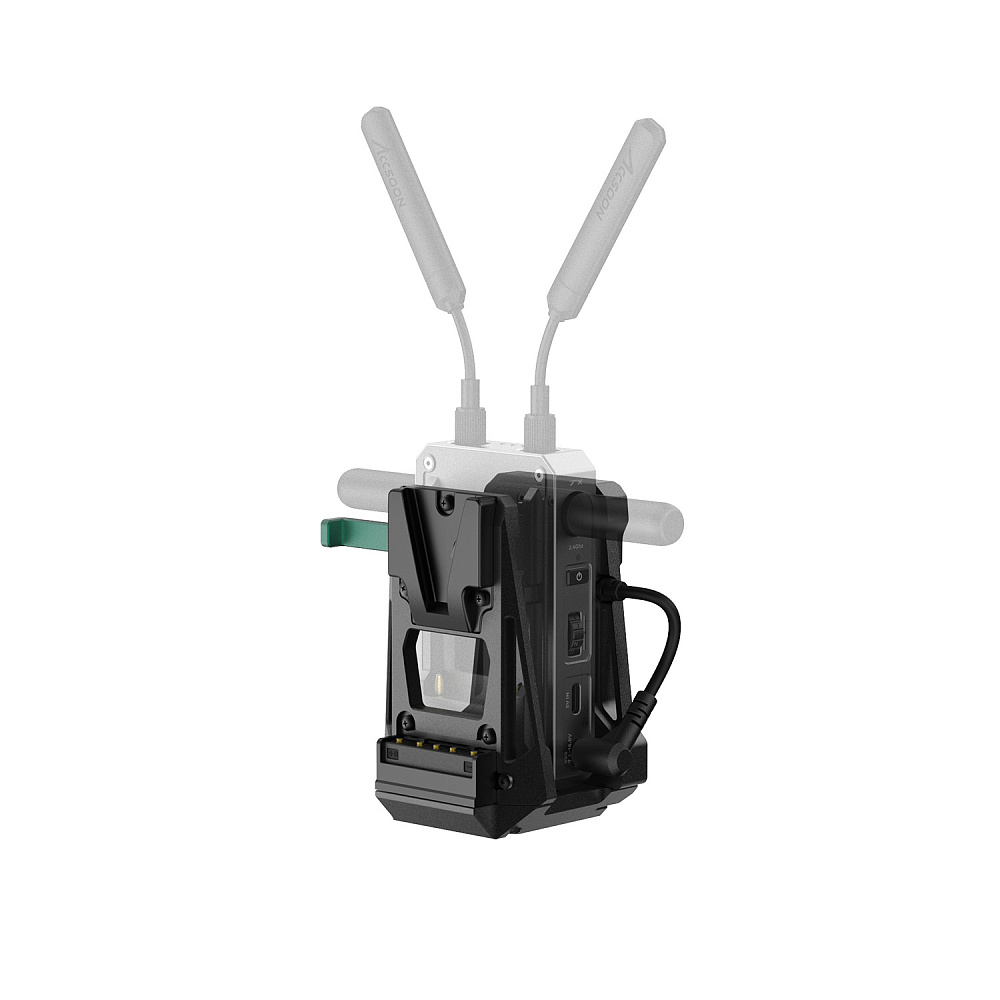

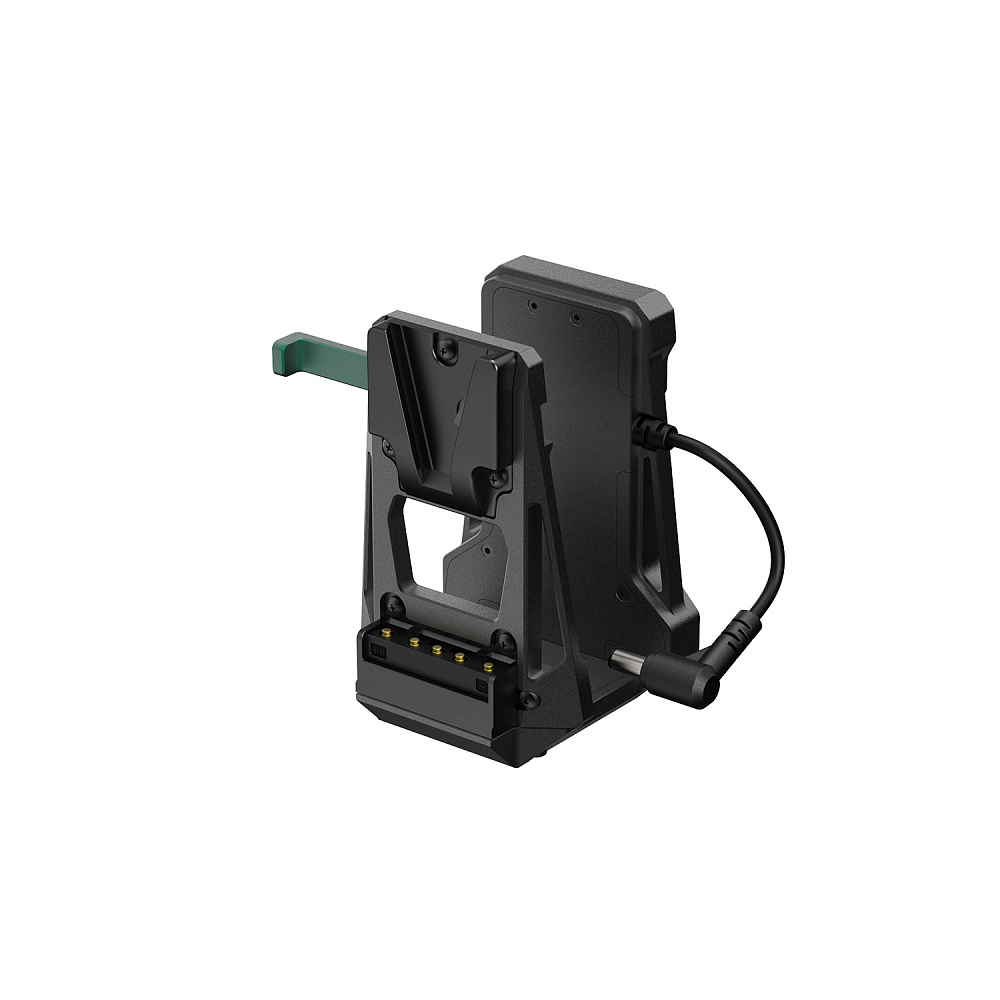

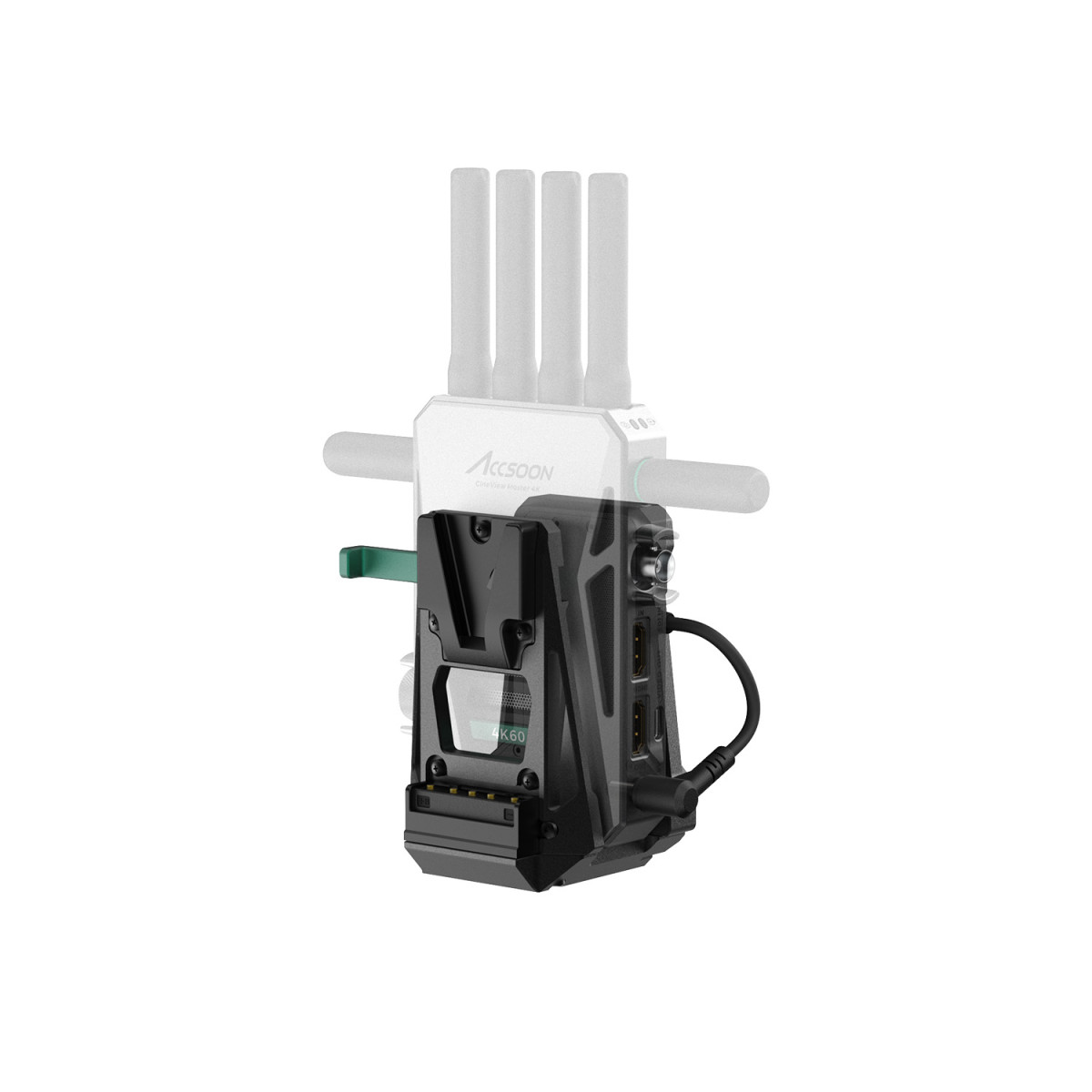

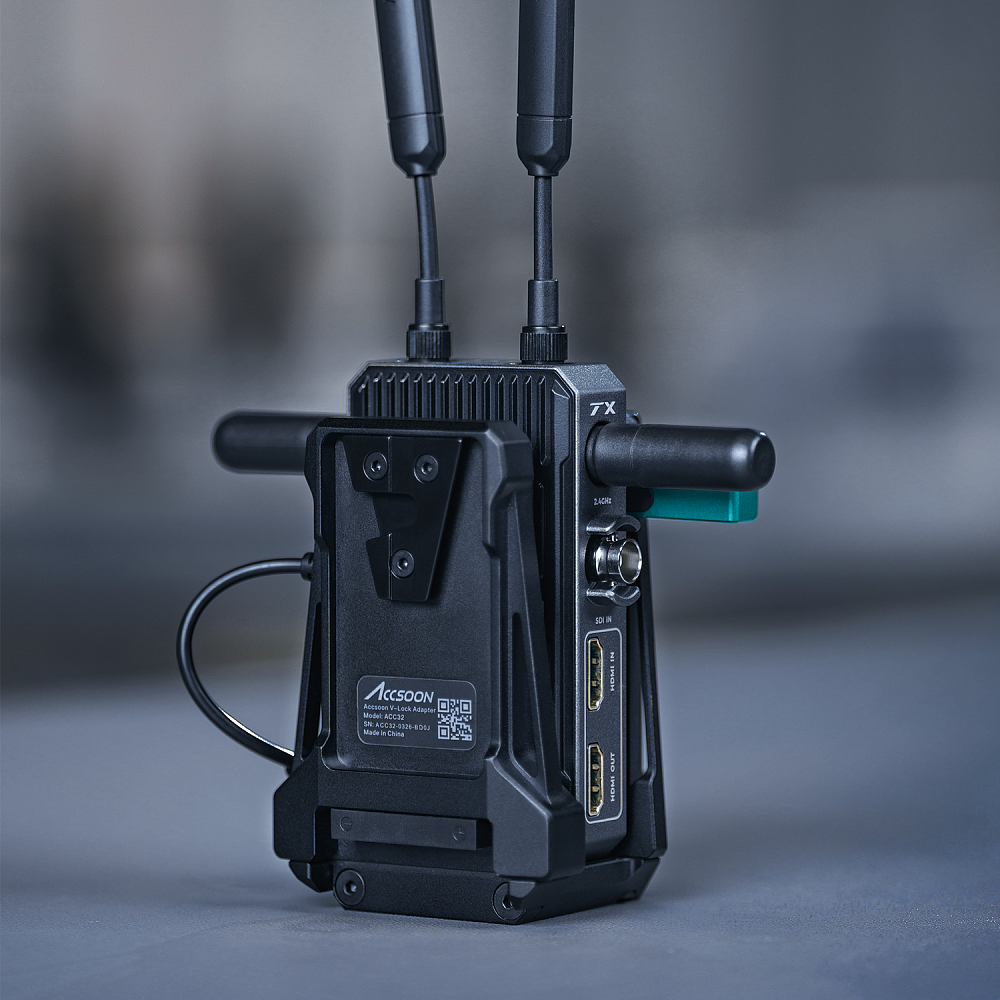

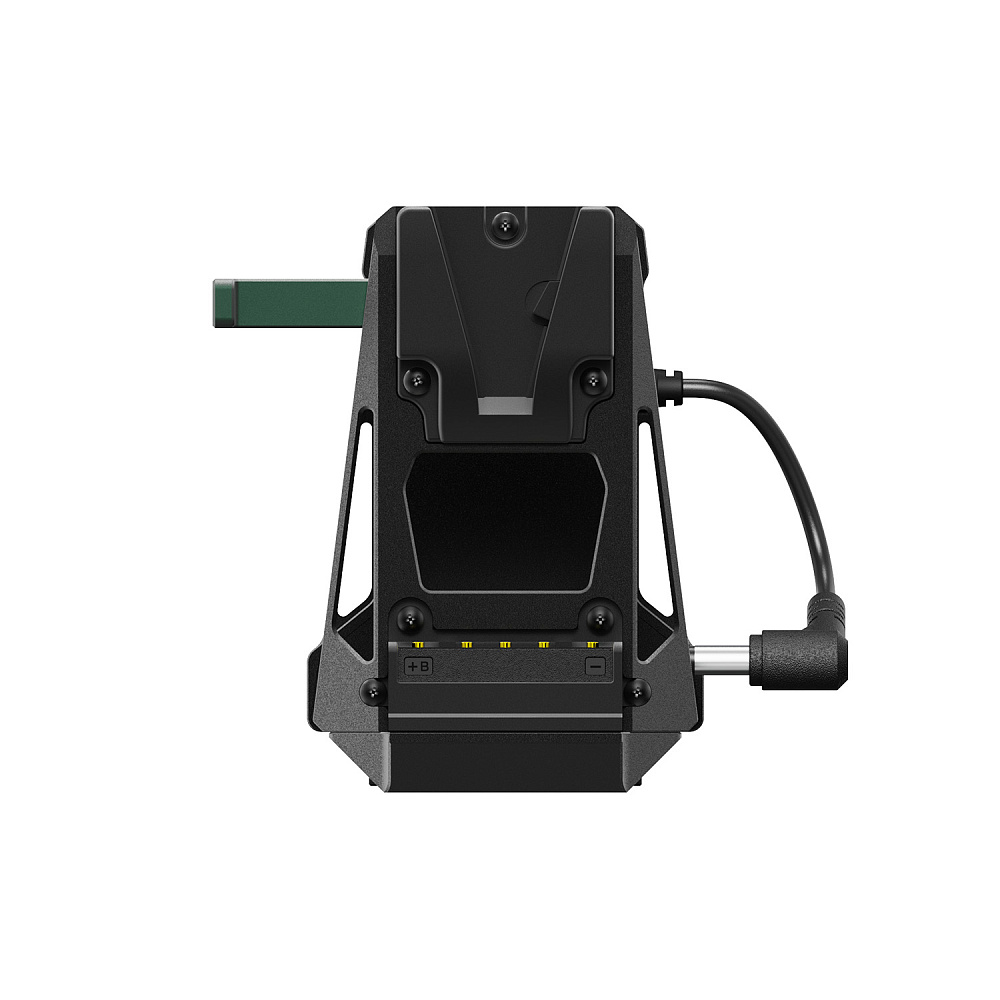

Устройство представляет собой переходную пластину с V-Mount вилкой на одной стороне и V-Mount площадкой на другой. В верхней части адаптера предусмотрено посадочное место для установки видеопередатчиков Accsoon CineView Master 4K или CineView 2 SDI. Передатчик крепится с помощью встроенного винта с накатанной головкой, не требуя дополнительных инструментов. После фиксации сендер и адаптер образуют единый блок, который устанавливается на V-Mount аккумулятор. К адаптеру, в свою очередь, подключается камера — через V-Mount пластину, установленную на камере, или через отдельный кабель питания (в зависимости от конфигурации). Питание от аккумулятора поступает на адаптер, а затем передаётся на камеру через V-Mount площадку и на видеосендер через встроенный короткий DC-кабель длиной 75 мм.

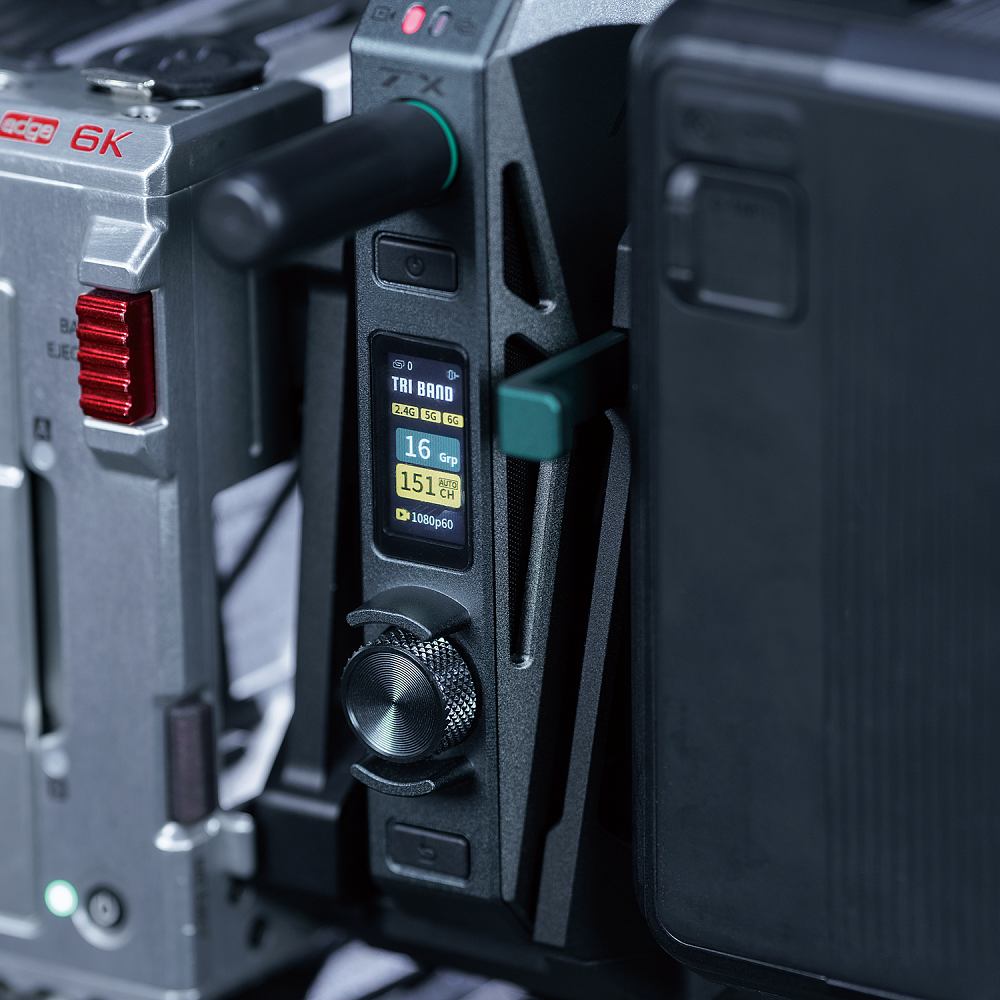

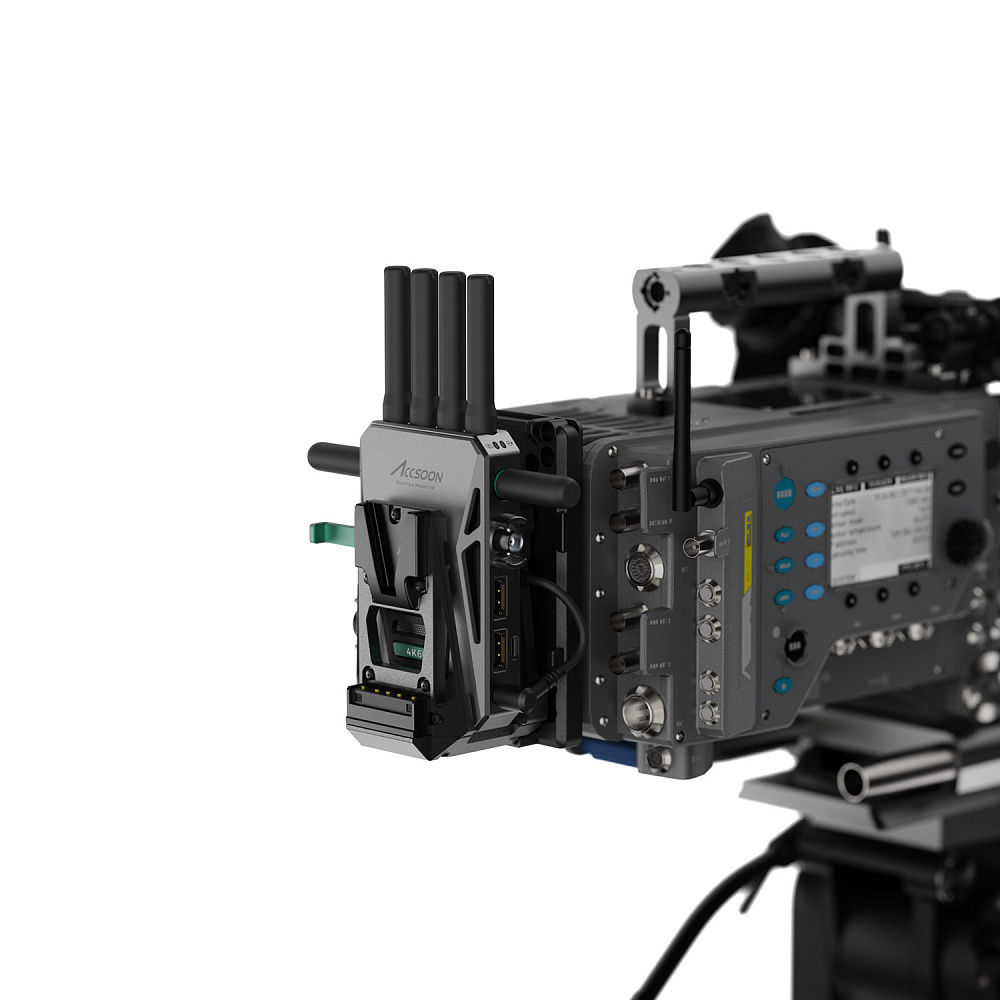

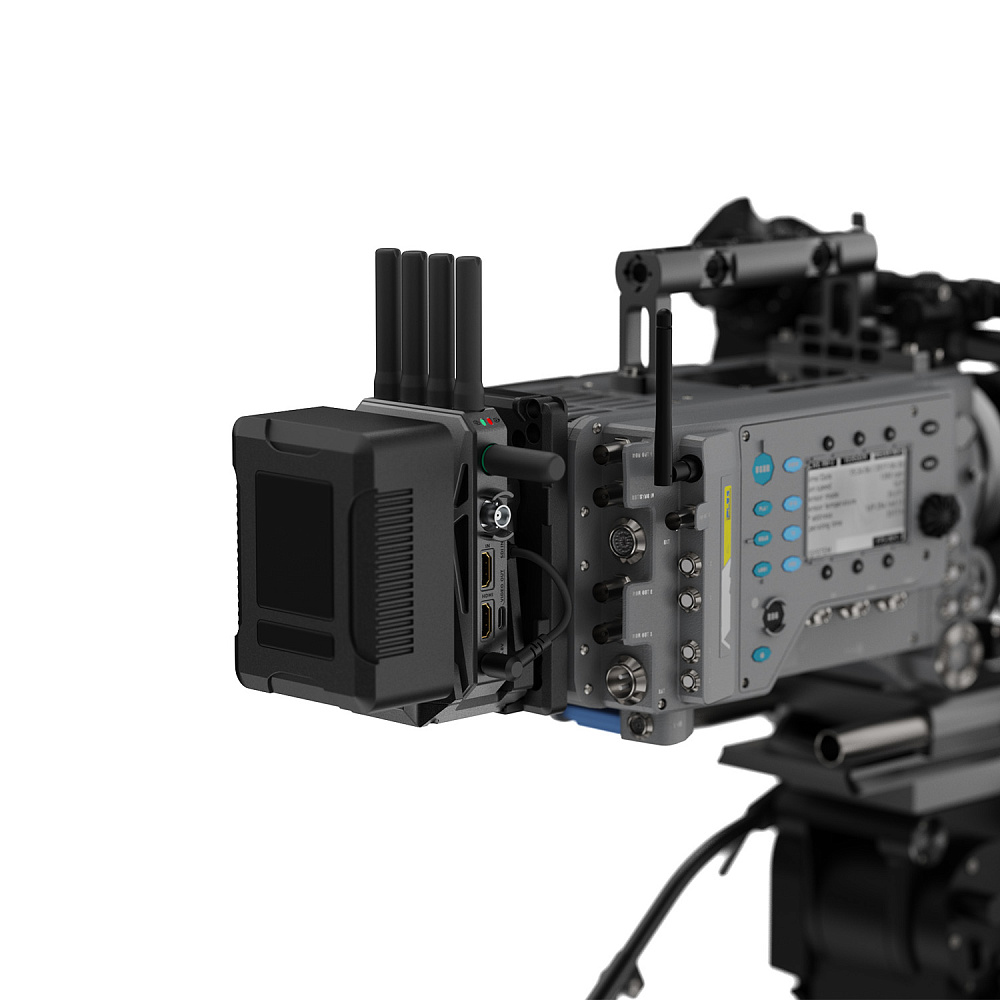

Основное преимущество такой конструкции — балансировка системы при плечевой съёмке. V-Mount аккумулятор обычно располагается сзади, на уровне плеча оператора. Установка видеопередатчика на заднюю сторону аккумулятора вместо того, чтобы крепить его на камеру спереди или сверху, переносит центр тяжести ближе к плечу. Это уменьшает нагрузку на руки оператора и снижает утомляемость при длительных съёмках. Корпус адаптера и его несущие элементы выполнены из алюминиевого сплава, что обеспечивает жёсткость, устойчивость к деформациям и при этом лёгкость. Вес адаптера составляет 293 грамма, что практически не увеличивает общую массу операторского комплекта. Алюминиевый сплав также эффективно отводит тепло от работающего видеопередатчика, предотвращая перегрев при интенсивной работе.

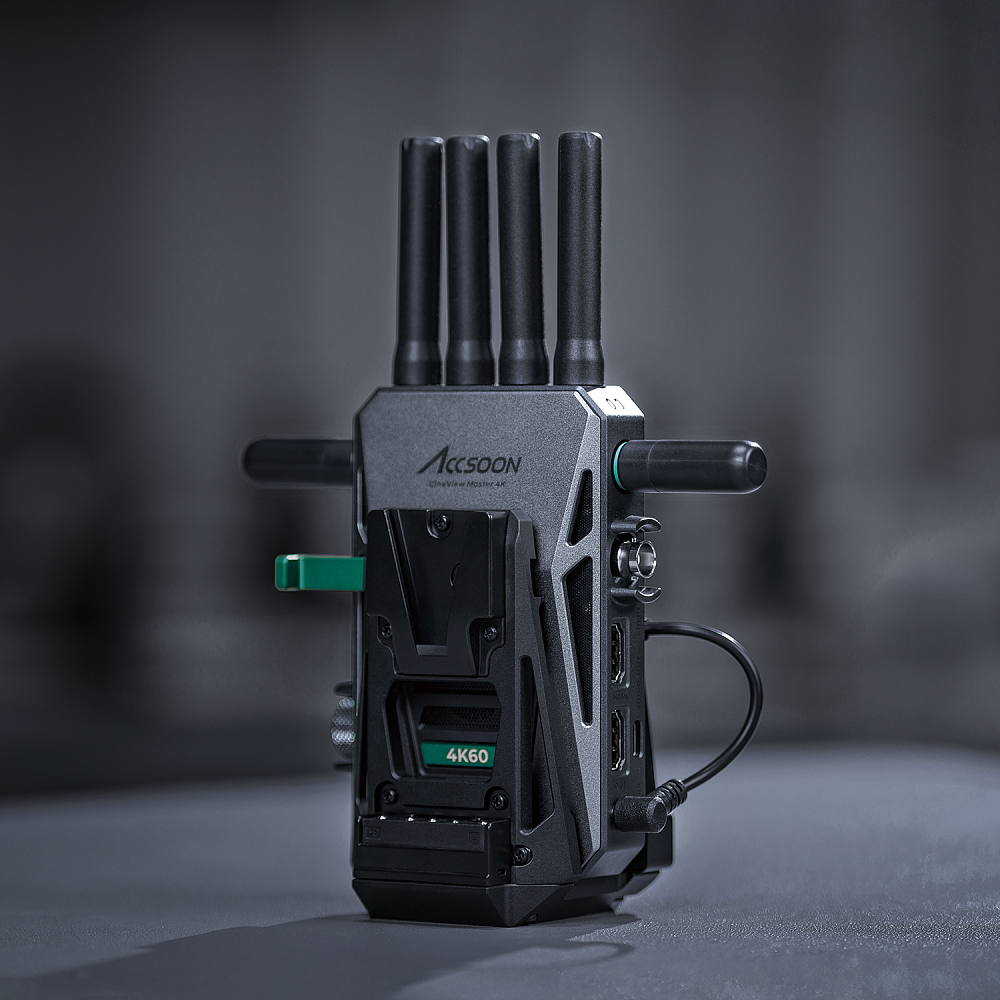

Адаптер совместим с видеопередатчиками Accsoon CineView Master 4K (4K HDMI + SDI) и Accsoon CineView 2 SDI (SDI + HDMI). Перед приобретением необходимо убедиться, что модель вашего сендера входит в список совместимых. Адаптер не подходит для передатчиков CineView SE, CineView CVW, CineView Pro и других моделей, не указанных в спецификации. Для корректной установки видеосендера в адаптер требуется, чтобы на нижней стороне передатчика имелось стандартное резьбовое отверстие 1/4"-20 с шагом, совместимым с винтом адаптера. Все совместимые модели имеют такое крепление.

Питание камеры через адаптер возможно в двух вариантах. Первый вариант: камера оснащена собственной V-Mount пластиной или имеет встроенную V-Mount площадку. В этом случае адаптер с установленным на него аккумулятором и видеосендером крепится непосредственно к V-Mount пластине камеры. Таким образом, камера получает питание через стандартный V-Mount интерфейс. Второй вариант: камера не имеет V-Mount пластины, но питается через разъём постоянного тока (обычно 5,5×2,1 мм или 5,5×2,5 мм). В этом случае необходимо использовать отдельный DC-кабель от адаптера к камере. Такой кабель в комплект не входит и приобретается отдельно. Выходного напряжения V-Mount аккумулятора (14,4 В номинальное, фактически 12–16,8 В) достаточно для питания большинства беззеркальных камер, мониторов и рекордеров через соответствующие понижающие или прямые кабели.

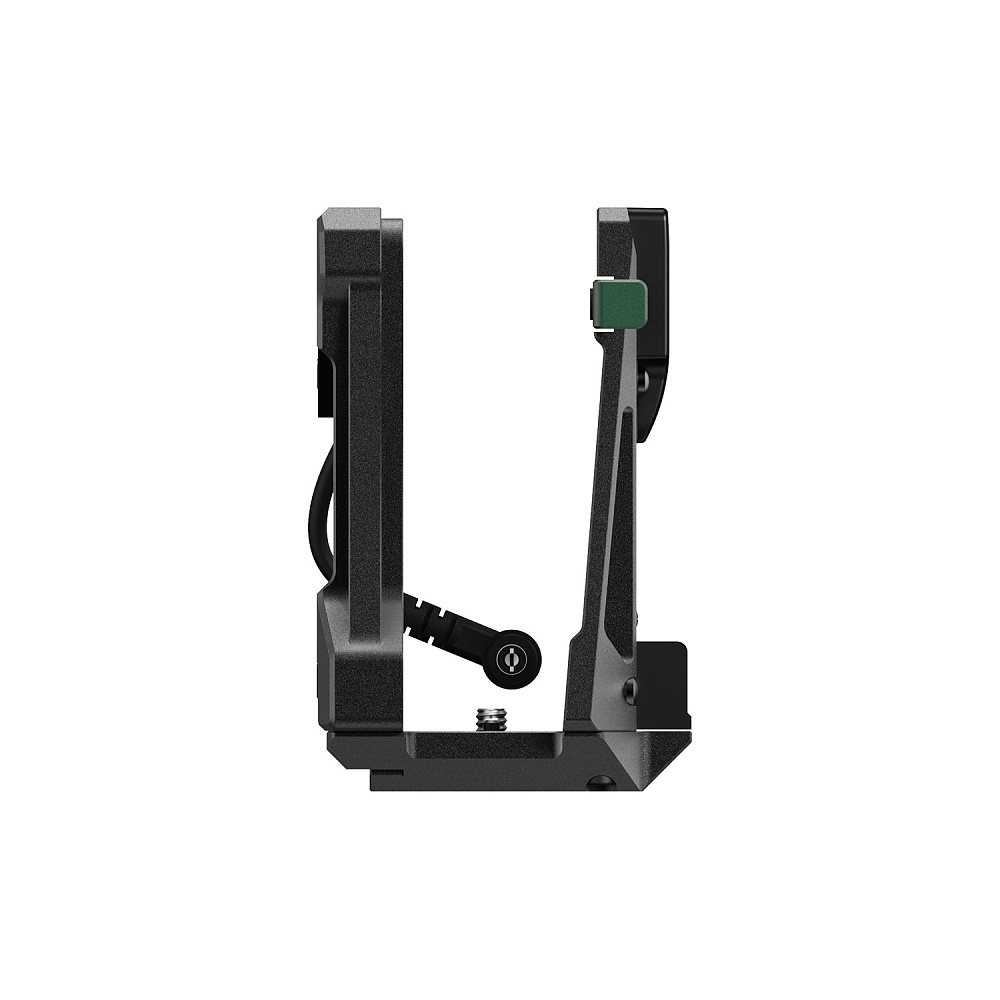

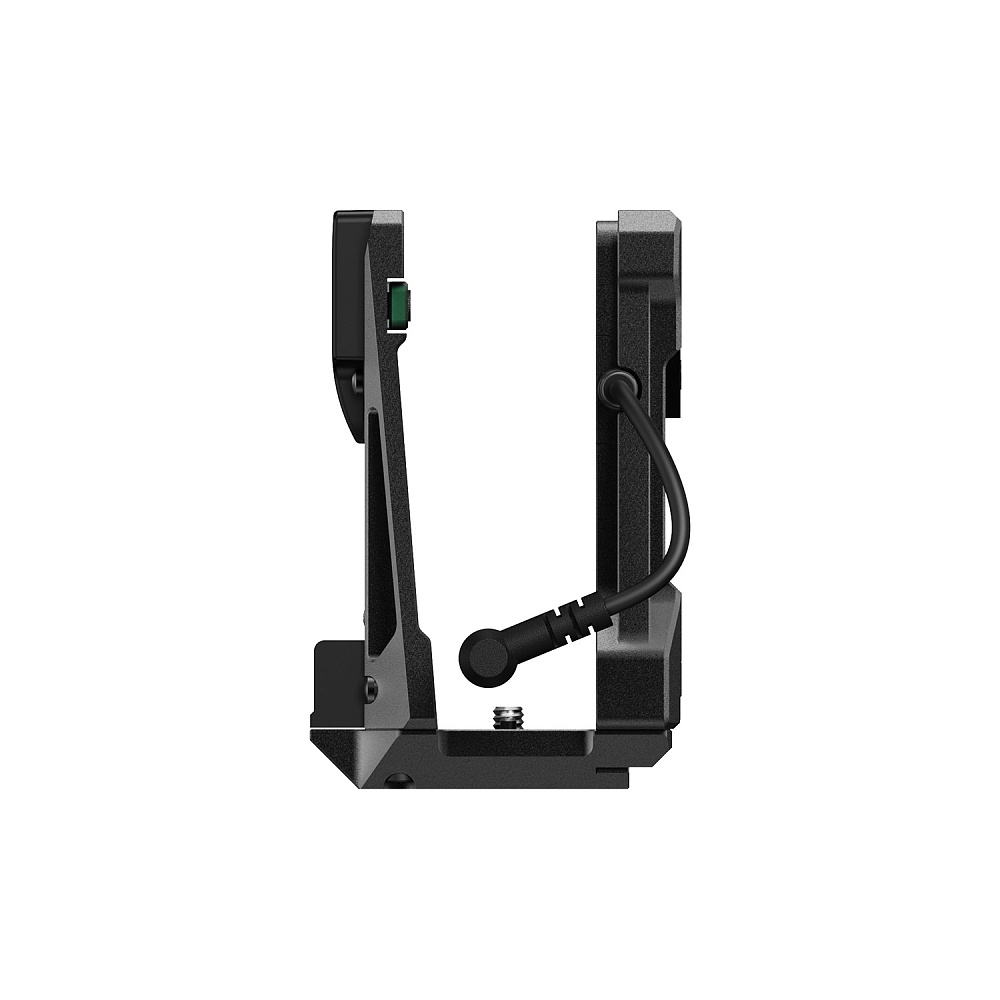

Видеосендер питается через встроенный DC-кабель длиной 75 мм. Этой длины достаточно, чтобы подключить передатчик, установленный в посадочном месте, к разъёму питания на адаптере. Разъём имеет стандартный диаметр 5,5×2,1 мм, центральный контакт — положительный. Для совместимых видеосендеров Accsoon полярность и напряжение соответствуют требованиям передатчика. Дополнительных переходников не требуется. При установке передатчика в адаптер кабель автоматически оказывается в нужном положении, не мешая доступу к другим разъёмам на сендере (HDMI, SDI, антенны).

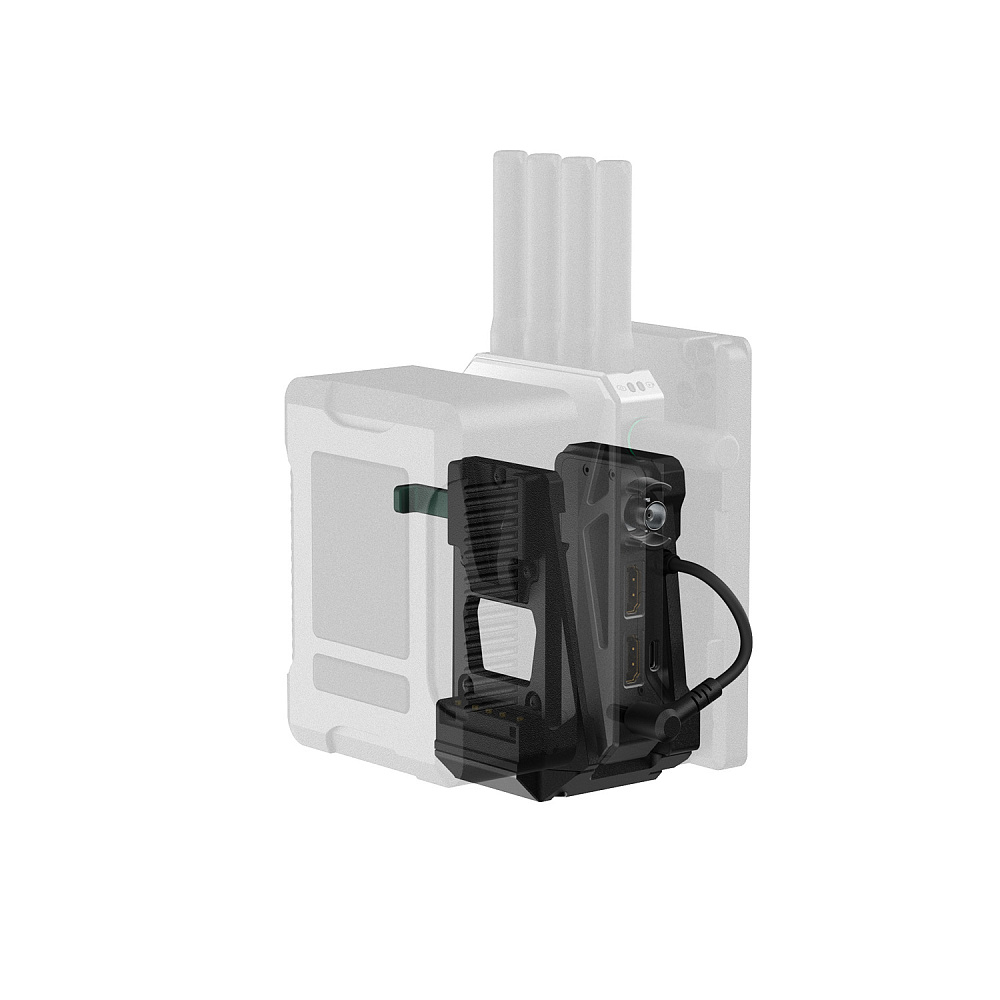

Использование одного V-Mount аккумулятора для питания и камеры, и видеопередатчика упрощает логистику на съёмочной площадке. Оператору не нужно следить за уровнем заряда двух разных батарей и менять их в разное время. При замене аккумулятора одновременно заменяется и источник питания для камеры, и для сендера. Для длительных съёмок рекомендуется иметь несколько V-Mount аккумуляторов большой ёмкости (например, 150 Вт·ч или 190 Вт·ч) и использовать адаптер для их быстрой смены. Аккумулятор крепится к адаптеру стандартным V-Mount замком с фиксатором. Для извлечения батареи необходимо нажать на фиксатор на адаптере и сдвинуть аккумулятор вверх или вниз в зависимости от конструкции замка.

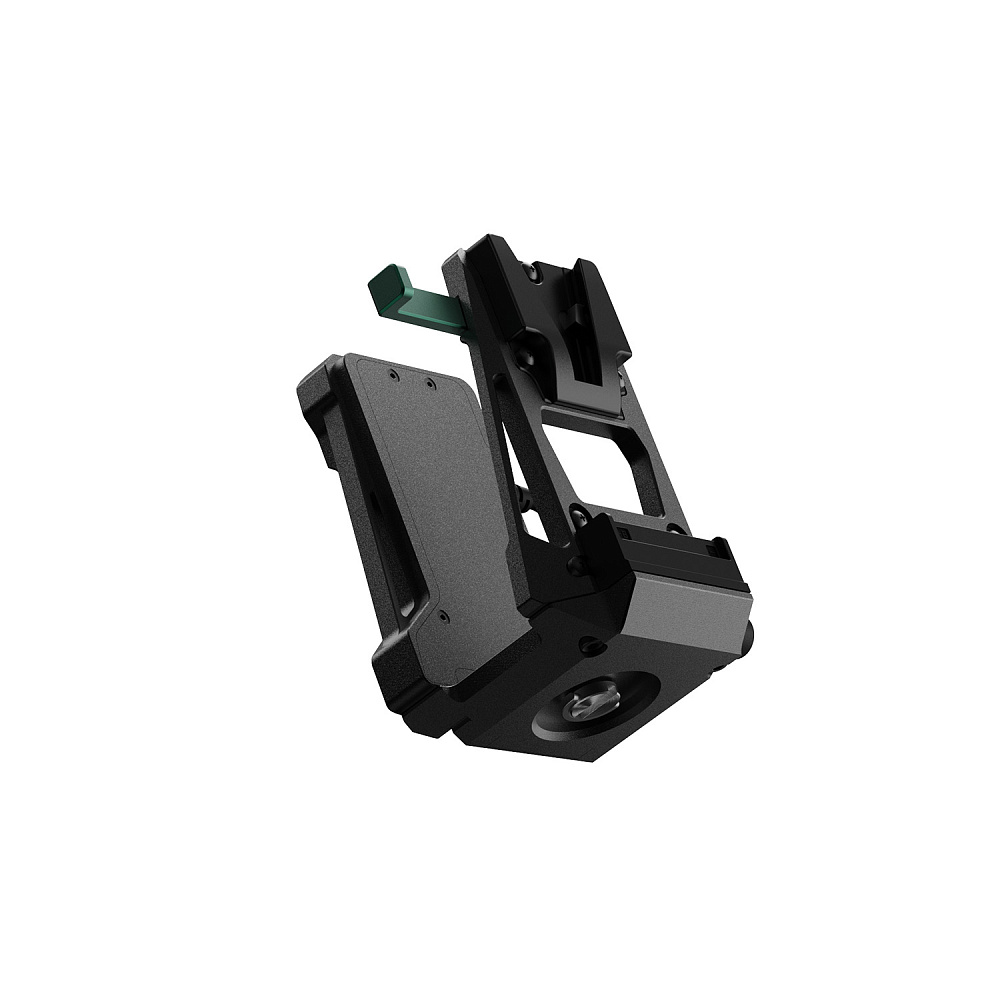

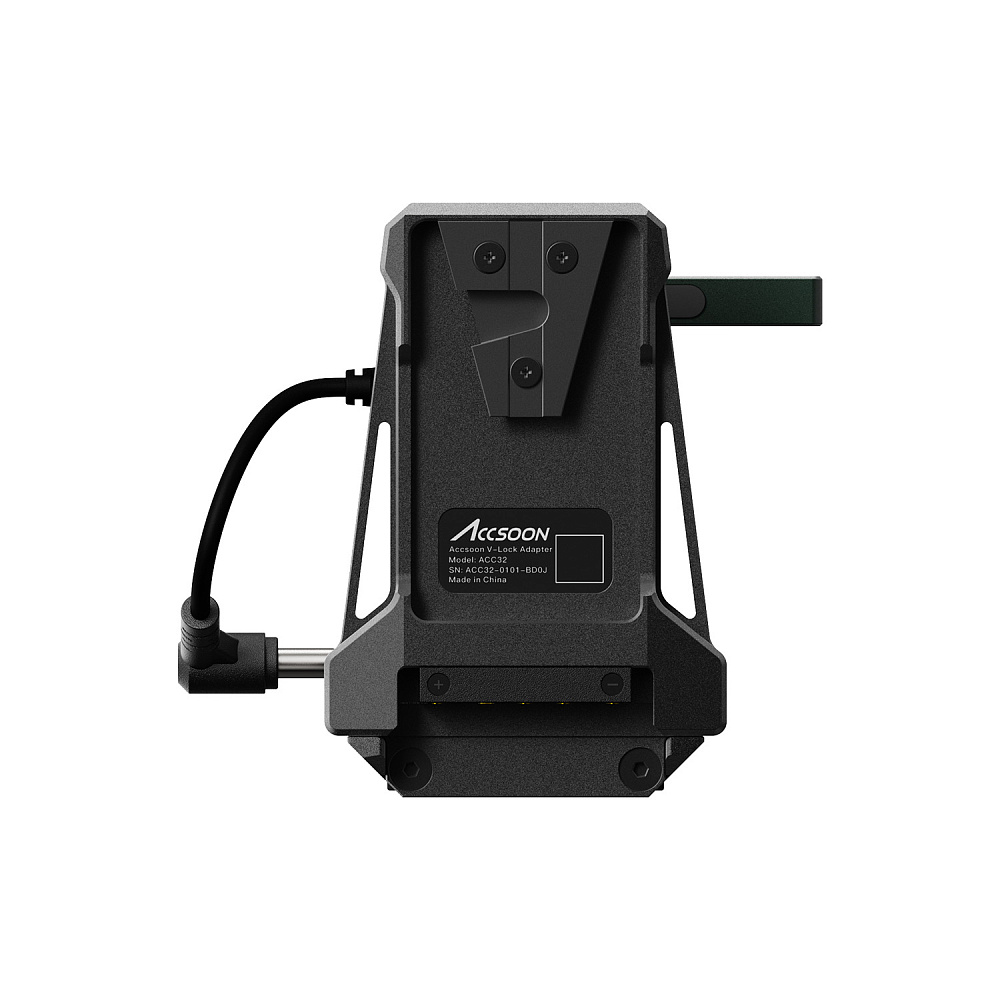

Адаптер ACC32 спроектирован с учётом многолетней интенсивной эксплуатации. Все металлические детали имеют анодированное покрытие, устойчивое к царапинам и коррозии. V-Mount вилка изготовлена из закалённой стали с точным соблюдением геометрии, что обеспечивает надёжный контакт и плавное скольжение при установке на аккумулятор. Фиксатор замка подпружинен и имеет чёткий тактильный отклик. Винт для крепления видеосендера имеет накатку для пальцев и резиновую прокладку, предотвращающую самооткручивание от вибраций. Все винтовые соединения в конструкции адаптера дополнительно затянуты и зафиксированы резьбовым герметиком.

Габариты адаптера составляют 106,3×68,3×89,1 мм. Вес — 293 грамма. Размер упаковки — 100×75×115 мм, вес с упаковкой — 350 граммов. Адаптер поставляется в картонной коробке с кратким руководством пользователя. В руководстве описаны способы установки видеосендера, монтажа на аккумулятор, подключения питания к камере. Также приведены меры предосторожности: не превышать максимальный ток, указанный для V-Mount аккумулятора (обычно до 10 А), избегать попадания влаги внутрь адаптера, не использовать адаптер с несовместимыми видеопередатчиками.

Адаптер Accsoon V-Lock для CineView является специализированным аксессуаром и предназначен для использования в профессиональной среде. При правильной установке он позволяет организовать эргономичный и надёжный риг, сократить количество кабелей и упростить процесс замены аккумуляторов. Он будет особенно полезен владельцам V-Mount батарей, которые хотят избавиться от питания видеопередатчика от отдельных NP-F аккумуляторов. Также адаптер оценят операторы, работающие с плечевыми системами и стабилизаторами, где баланс имеет решающее значение. Приобрести адаптер Accsoon V-Lock для CineView можно в магазине vismedia.ru.
