Интерфейс StageCONNECT Midas DN4888

Современные сценические комплексы всё чаще строятся вокруг цифровых технологий, и одним из ключевых элементов такой инфраструктуры становится передача многоканального аудио по обычным кабелям. MIDAS DN4888 — это интерфейс StageConnect, созданный для того, чтобы подключать дополнительное оборудование к мониторному или фронтовому пульту без прокладки десятков отдельных линий. Устройство представляет собой рэковый блок высотой 1U, который обеспечивает восемь балансных аналоговых входов и восемь балансных аналоговых выходов на разъёмах XLR, а также два выхода Ultranet для интеграции с системами персонального мониторинга и активной акустикой.

Главная особенность модели — поддержка протокола StageConnect, разработанного компанией Music Tribe. Этот стандарт позволяет передавать до 32 каналов несжатого аудио в формате PCM с разрядностью 24 бита и частотой дискретизации 44,1 или 48 кГц по одному стандартному микрофонному кабелю XLR или кабелю DMX. Задержка при передаче составляет менее 0,05 миллисекунды, что делает технологию пригодной для живого звука, где критична синхронность сигналов. Для достижения оптимальных характеристик и работы на длинных линиях рекомендуется использовать кабель DMX с волновым сопротивлением 110 Ом. Такое решение радикально упрощает коммутацию на сцене: вместо многожильного аналогового мультикора достаточно одного кабеля, что сокращает время монтажа и снижает риск ошибок.

DN4888 может работать в нескольких режимах, что делает его универсальным инструментом для построения распределённых систем. В режиме Master устройство обменивается многоканальным аудио с цепочкой других StageConnect-устройств, а в режиме Slave доступны конфигурации 8x8 или 16x8 для использования с совместимыми микшерными пультами, стейджбоксами и хабами. Возможность каскадирования позволяет наращивать количество входов и выходов: с помощью нескольких интерфейсов серии DN48XX можно собрать систему с конфигурацией от 32 входов до 32 выходов, гибко распределяя каналы между сценическими модулями и рэком. Автоматическая конфигурация шины упрощает настройку — мастер-устройство самостоятельно определяет подключённое оборудование и соответствующим образом маршрутизирует сигналы.

Питание интерфейса организовано двумя способами. Устройство может получать энергию по шине StageConnect от мастер-устройства, которое предоставляет до 18 Вт мощности, либо от внешнего блока питания постоянного тока 12 В. Комбинированный подход позволяет гибко строить цепочки: если DN4888 подключён к внешнему источнику, он сам может подавать питание на другие устройства, подключённые к его мастер-порту. Для проверки энергобаланса и планирования конфигурации производитель предлагает программный инструмент StageConnect Calculator, который рассчитывает длину кабельных линий, распределение мощности и маршрутизацию аудиосигналов.

Аналоговая часть устройства рассчитана на профессиональное применение. Восемь входов и восемь выходов выполнены на балансных разъёмах XLR и работают с линейным уровнем сигнала. Частотный диапазон составляет от 20 Гц до 20 кГц с неравномерностью ±0,2 дБ, динамический диапазон преобразования «цифра-аналог» достигает 110 дБ, а «аналог-цифра» — 106 дБ. Переходное затухание между соседними каналами на частоте 1 кГц составляет 110 дБ для выходов и 104 дБ для входов. Эти параметры обеспечивают прозрачное звучание без слышимых искажений и достаточный запас для работы с динамичным материалом. Аналоговые входы и выходы можно использовать для подключения внешних процессоров эффектов, беспроводных микрофонных и мониторных систем или любого другого оборудования, требующего дополнительных линий.

Двойной выход Ultranet расширяет возможности интеграции. Технология Ultranet, хорошо зарекомендовавшая себя на рынке, передаёт до 16 независимых каналов цифрового аудио с разрядностью 24 бита по одному кабелю CAT5. Интерфейс DN4888 выполняет трансляцию между StageConnect и Ultranet, что позволяет подключать к новой экосистеме более миллиона совместимых устройств: персональные мониторные микшеры серии P16, микшеры AIR и активные акустические системы Turbosound. Это делает DN4888 мостом между современными цифровыми пультами и уже существующим парком оборудования, продлевая срок службы установленных систем.

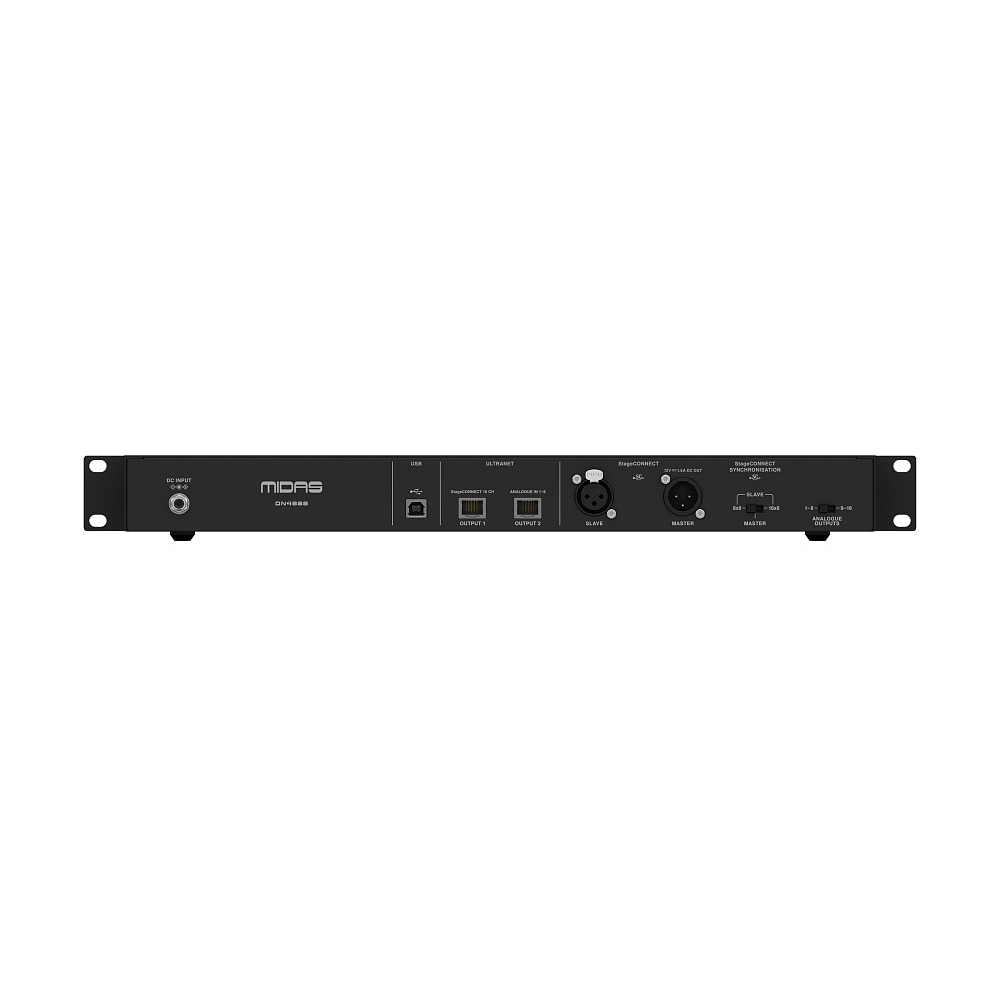

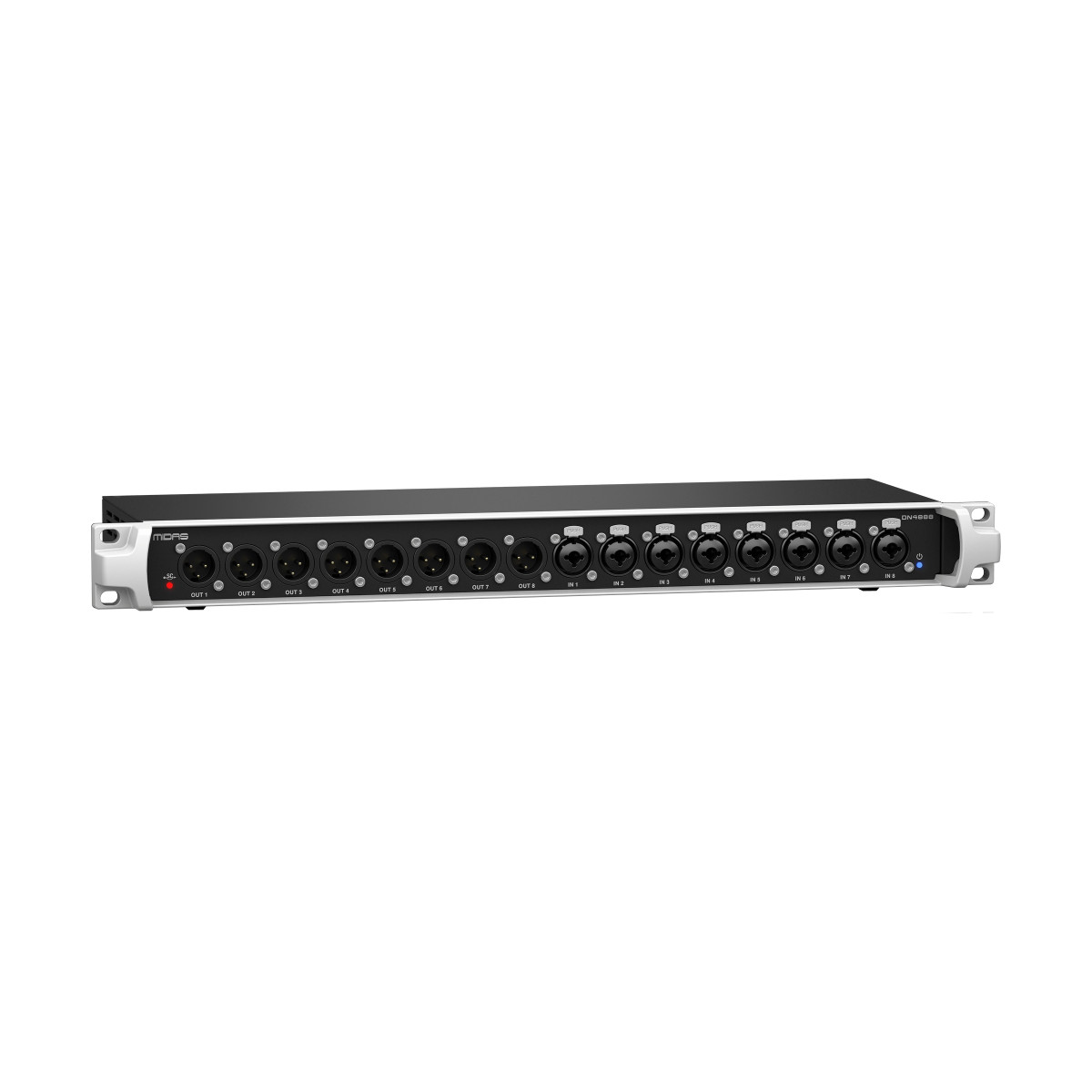

Конструктивно устройство выполнено в металлическом корпусе шириной 483 мм, глубиной 169 мм и высотой 49 мм, что соответствует стандарту 1U для монтажа в рэковую стойку. Вес составляет 2,2 кг, поэтому монтаж не требует дополнительных усилий, а компактные размеры позволяют размещать интерфейс как в сценическом рэке, так и в аппаратной. На передней и задней панелях предусмотрены все необходимые разъёмы: восемь входов XLR, восемь выходов XLR, порты StageConnect Master и Slave, два выхода Ultranet и разъём питания. Такая компоновка упрощает коммутацию и делает устройство удобным в повседневной работе.

MIDAS DN4888 совместим с широким спектром оборудования экосистемы StageConnect. В первую очередь это цифровые микшерные пульты Behringer WING↗, для которых интерфейс был спроектирован, а также хабы Behringer HUB4↗ и другие устройства серии DN48XX, такие как DN4816-I↗ и DN4816-O↗. Благодаря поддержке Ultranet интерфейс напрямую работает с персональными мониторными системами Behringer P16-M↗ и активной акустикой Turbosound iQ↗. Все эти устройства можно объединять в единую цепочку, наращивая количество каналов и расширяя функциональность системы без замены основного оборудования.
