Современный концертный комплекс немыслим без гибкой системы мониторинга и коммутации. Музыкантам на сцене требуются персональные миксы, а звукорежиссёру — возможность оперативно управлять сигналами, не прокладывая десятки аналоговых линий. MIDAS DN4816-O — это интерфейс StageConnect, который превращает один стандартный кабель XLR в полноценную линию передачи многоканального аудио. Устройство обеспечивает 16 балансных аналоговых выходов на разъёмах XLR, а также оснащено входом Ultranet для интеграции с микшерами серии AIR и двумя выходами Ultranet для подключения систем персонального мониторинга и активной акустики.
Главная особенность модели — поддержка протокола StageConnect, разработанного компанией Music Tribe. Этот стандарт позволяет передавать до 32 каналов несжатого аудио в формате PCM с разрядностью 24 бита и частотой дискретизации 44,1 или 48 кГц по одному стандартному микрофонному кабелю XLR или кабелю DMX. Задержка при передаче составляет менее 0,5 миллисекунды, что делает технологию пригодной для живого звука, где критична синхронность сигналов. Для достижения оптимальных характеристик и работы на длинных линиях рекомендуется использовать кабель DMX с волновым сопротивлением 110 Ом. Такое решение радикально упрощает коммутацию на сцене: вместо многожильного аналогового мультикора достаточно одного кабеля, что сокращает время монтажа и снижает риск ошибок.
DN4816-O может работать в нескольких режимах, что делает его универсальным инструментом для построения распределённых систем. В режиме Master устройство обменивается многоканальным аудио с цепочкой других StageConnect-устройств, а в режиме Slave доступны конфигурации для использования с совместимыми микшерными пультами, стейджбоксами и хабами. Возможность каскадирования позволяет наращивать количество выходов: с помощью двух интерфейсов DN4816-O можно получить 32 аналоговых выхода, а комбинация с другими устройствами серии DN48XX позволяет гибко распределять каналы между сценическими модулями и рэком. Автоматическая конфигурация шины упрощает настройку — мастер-устройство самостоятельно определяет подключённое оборудование и соответствующим образом маршрутизирует сигналы.
Питание интерфейса организовано двумя способами. Устройство может получать энергию по шине StageConnect от мастер-устройства, которое предоставляет до 18 Вт мощности, либо от внешнего блока питания постоянного тока 12 В. Комбинированный подход позволяет гибко строить цепочки: если DN4816-O подключён к внешнему источнику, он сам может подавать питание на другие устройства, подключённые к его мастер-порту. Для проверки энергобаланса и планирования конфигурации производитель предлагает программный инструмент StageConnect Calculator (SSC Tool), который рассчитывает длину кабельных линий, распределение мощности и маршрутизацию аудиосигналов.
Аналоговая часть устройства рассчитана на профессиональное применение. Шестнадцать выходов выполнены на балансных разъёмах XLR и работают с линейным уровнем сигнала. Частотный диапазон составляет от 20 Гц до 20 кГц, импеданс — 100 Ом небалансный / 200 Ом балансный. Эти параметры обеспечивают прозрачное звучание без слышимых искажений и достаточный запас для работы с динамичным материалом. Аналоговые выходы можно использовать для подключения внешних процессоров эффектов, беспроводных передатчиков для in-ear мониторинга или любого другого оборудования, требующего дополнительных линий. Вход Ultranet позволяет принимать сигналы от микшеров серии AIR и передавать их через StageConnect, что делает DN4816-O универсальным мостом между разными экосистемами.
Двойной выход Ultranet расширяет возможности интеграции. Технология Ultranet, хорошо зарекомендовавшая себя на рынке, передаёт до 16 независимых каналов цифрового аудио с разрядностью 24 бита по одному кабелю CAT5. Интерфейс DN4816-O выполняет трансляцию между StageConnect и Ultranet, что позволяет подключать к новой экосистеме более миллиона совместимых устройств: персональные мониторные микшеры серии P16, микшеры AIR и активные акустические системы Turbosound. Это делает DN4816-O мостом между современными цифровыми пультами и уже существующим парком оборудования, продлевая срок службы установленных систем.

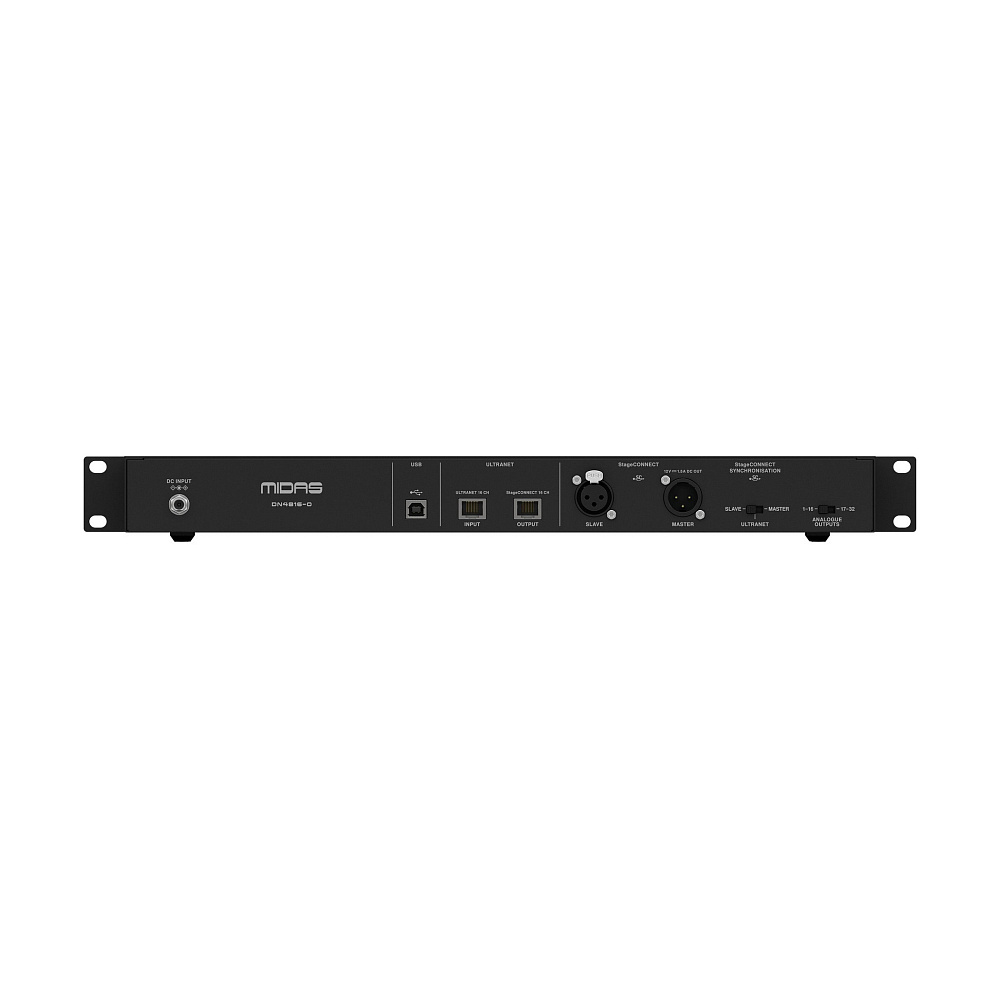

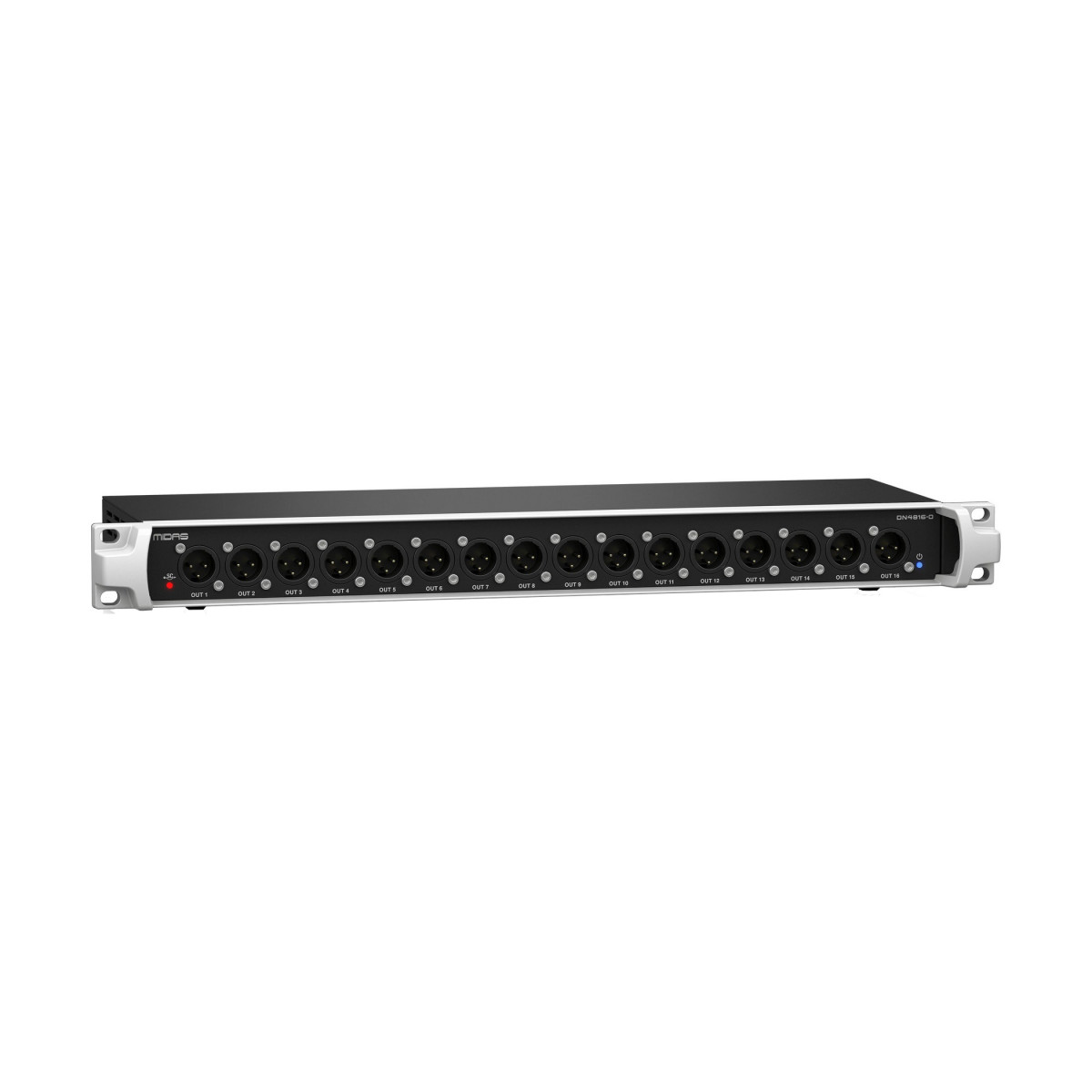

Конструктивно устройство выполнено в металлическом корпусе шириной 483 мм, глубиной 169 мм и высотой 49 мм, что соответствует стандарту 1U для монтажа в рэковую стойку. Вес составляет 2,2 кг, поэтому монтаж не требует дополнительных усилий, а компактные размеры позволяют размещать интерфейс как в сценическом рэке, так и в аппаратной. На передней и задней панелях предусмотрены все необходимые разъёмы: шестнадцать балансных выходов XLR, порты StageConnect Master и Slave, два выхода Ultranet, вход Ultranet и разъём питания. Такая компоновка упрощает коммутацию и делает устройство удобным в повседневной работе.
MIDAS DN4816-O совместим с широким спектром оборудования экосистемы StageConnect. В первую очередь это цифровые микшерные пульты Behringer WING↗, для которых интерфейс был спроектирован, а также хабы Behringer HUB4↗ и другие устройства серии DN48XX, такие как DN4888↗ и DN4816-I↗. Благодаря поддержке Ultranet интерфейс напрямую работает с персональными мониторными системами Behringer P16-M↗ и активной акустикой Turbosound iQ↗. Все эти устройства можно объединять в единую цепочку, наращивая количество каналов и расширяя функциональность системы без замены основного оборудования.
Приобрести MIDAS DN4816-O вы можете в интернет-магазине профессионального оборудования vismedia.ru.
Родина бренда:
Гарантия:
Великобритания
1 год
| Общие | |
| Бренд | MIDAS |
| Модель | DN4816-O |
| Тип устройства | Интерфейс StageConnect с аналоговыми выходами, входом Ultranet и двумя выходами Ultranet |
| Цвет | Серебристый |
| Аналоговые выходы | |
| Аналоговые выходы | 16 × XLR, балансные, линейный уровень |
| Импеданс (небалансный) | 100 Ом |
| Импеданс (балансный) | 200 Ом |
| Частотный диапазон | 20 Гц – 20 кГц |
| Цифровые интерфейсы | |
| Протокол передачи | StageConnect |
| Количество каналов StageConnect | до 32 |
| Разрядность | 24 бита |
| Частота дискретизации | 44,1 / 48 кГц |
| Задержка ввода-вывода | менее 0,5 мс |
| Разъёмы StageConnect | 1 × XLR (Master), 1 × XLR (Slave) |
| Вход Ultranet | 1 × RJ45 |
| Выходы Ultranet | 2 × RJ45 |
| Каналов на выходе Ultranet | до 16 |
| USB | 1 × USB-B |
| Питание | |
| Питание от шины StageConnect | до 18 Вт |
| Внешнее питание | 12 В постоянного тока |
| Конструкция и физические характеристики | |
| Ширина | 483 мм |
| Глубина | 169 мм |
| Высота | 49 мм |
| Вес | 2,2 кг |
| Монтаж | 1U, рэковая стойка |
| Комплектация | |
| Количество в упаковке | 1 шт. |
| В комплекте | Интерфейс DN4816-O, блок питания 12 В, руководство пользователя |
