Интерфейс StageConnect MIDAS DN4816-I

Современный сценический комплекс редко обходится без множества источников звука: беспроводные микрофонные системы, инструментальные линии, плееры и внешние процессоры требуют подключения к микшерному пульту. Прокладка десятков отдельных кабелей от сцены до FOH-позиции отнимает время, создаёт риск ошибок и увеличивает стоимость всей системы. MIDAS DN4816-I — это интерфейс StageConnect, который решает эту задачу за счёт передачи многоканального аудио по одному стандартному кабелю XLR. Устройство обеспечивает 16 балансных аналоговых входов на разъёмах XLR и два выхода Ultranet для интеграции с системами персонального мониторинга и активной акустикой.

Технология StageConnect, разработанная Music Tribe, позволяет передавать до 32 каналов несжатого аудио в формате PCM с разрядностью 24 бита и частотой дискретизации 44,1 или 48 кГц по одному стандартному микрофонному кабелю XLR или кабелю DMX. Задержка при передаче составляет менее 0,05 миллисекунды, что делает технологию пригодной для живого звука, где критична синхронность сигналов. Для достижения оптимальных характеристик и работы на длинных линиях (до 40 метров) рекомендуется использовать кабель DMX с волновым сопротивлением 110 Ом. Такое решение радикально упрощает коммутацию на сцене: вместо многожильного аналогового мультикора достаточно одного кабеля, что сокращает время монтажа и снижает риск ошибок.

DN4816-I может работать в нескольких режимах, что делает его универсальным инструментом для построения распределённых систем. В режиме Master устройство обменивается многоканальным аудио с цепочкой других StageConnect-устройств, а в режиме Slave доступны конфигурации для использования с совместимыми микшерными пультами, стейджбоксами и хабами. Возможность каскадирования позволяет наращивать количество входов: с помощью двух интерфейсов DN4816-I можно получить 32 аналоговых входа, а комбинация с другими устройствами серии DN48XX позволяет гибко распределять каналы между сценическими модулями и рэком. Автоматическая конфигурация шины упрощает настройку — мастер-устройство самостоятельно определяет подключённое оборудование и соответствующим образом маршрутизирует сигналы.

Питание интерфейса организовано двумя способами. Устройство может получать энергию по шине StageConnect от мастер-устройства, которое предоставляет до 18 Вт мощности, либо от внешнего блока питания постоянного тока 12 В. Комбинированный подход позволяет гибко строить цепочки: если DN4816-I подключён к внешнему источнику, он сам может подавать питание на другие устройства, подключённые к его мастер-порту. Для проверки энергобаланса и планирования конфигурации производитель предлагает программный инструмент StageConnect Calculator (SSC Tool), который рассчитывает длину кабельных линий, распределение мощности и маршрутизацию аудиосигналов.

Аналоговая часть устройства рассчитана на профессиональное применение. Шестнадцать входов выполнены на балансных комбинированных разъёмах XLR/TRS и работают с линейным уровнем сигнала. Частотный диапазон составляет от 20 Гц до 20 кГц с неравномерностью ±0,2 дБ, динамический диапазон достигает 106 дБ, а переходное затухание между соседними каналами на частоте 1 кГц — 106 дБ. Эти параметры обеспечивают прозрачное звучание без слышимых искажений и достаточный запас для работы с динамичным материалом. Аналоговые входы можно использовать для подключения внешних процессоров эффектов, беспроводных микрофонных и мониторных систем или любого другого оборудования, требующего дополнительных линий. Уровни сигналов можно подстраивать в диапазоне ±18 дБ, что позволяет согласовывать источники с разным выходным напряжением.

Двойной выход Ultranet расширяет возможности интеграции. Технология Ultranet, хорошо зарекомендовавшая себя на рынке, передаёт до 16 независимых каналов цифрового аудио с разрядностью 24 бита по одному кабелю CAT5. Интерфейс DN4816-I выполняет трансляцию между StageConnect и Ultranet, что позволяет подключать к новой экосистеме более миллиона совместимых устройств: персональные мониторные микшеры серии P16, микшеры AIR и активные акустические системы Turbosound. Это делает DN4816-I мостом между современными цифровыми пультами и уже существующим парком оборудования, продлевая срок службы установленных систем.

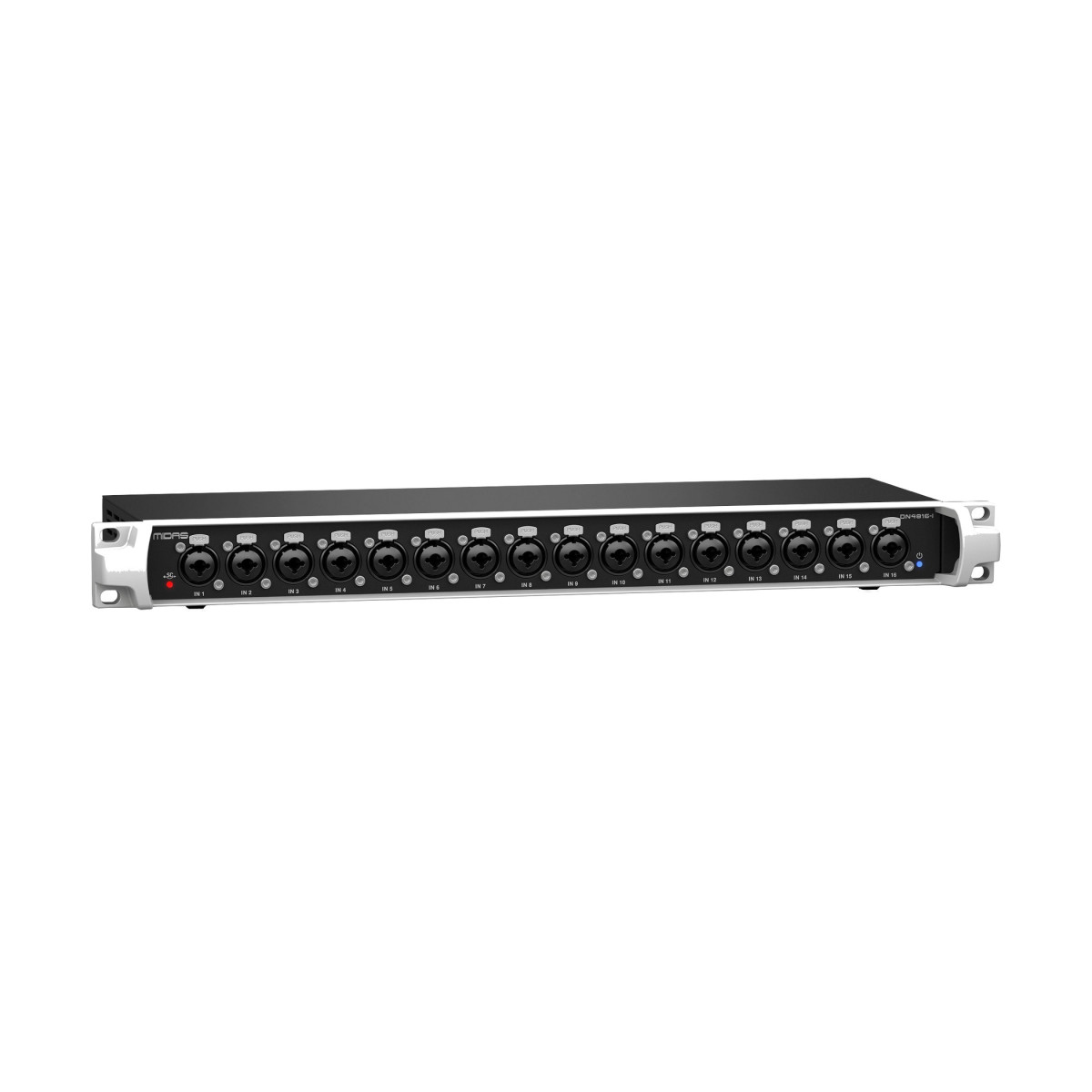

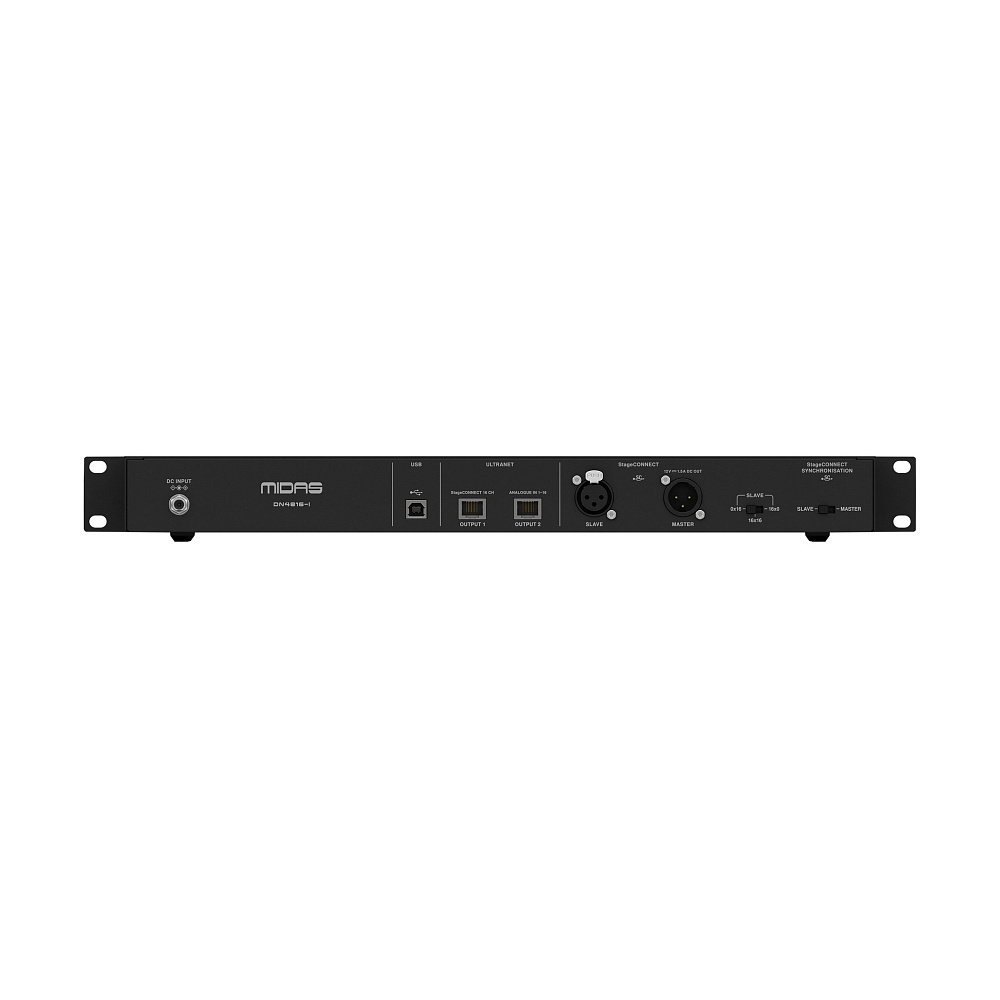

Конструктивно устройство выполнено в металлическом корпусе шириной 483 мм, глубиной 169 мм и высотой 49 мм, что соответствует стандарту 1U для монтажа в рэковую стойку. Вес составляет 2,2 кг, поэтому монтаж не требует дополнительных усилий, а компактные размеры позволяют размещать интерфейс как в сценическом рэке, так и в аппаратной. На передней и задней панелях предусмотрены все необходимые разъёмы: шестнадцать комбинированных входов XLR/TRS, порты StageConnect Master и Slave, два выхода Ultranet и разъём питания. Такая компоновка упрощает коммутацию и делает устройство удобным в повседневной работе.

MIDAS DN4816-I совместим с широким спектром оборудования экосистемы StageConnect. В первую очередь это цифровые микшерные пульты Behringer WING↗, для которых интерфейс был спроектирован, а также хабы Behringer HUB4↗ и другие устройства серии DN48XX, такие как DN4888↗ и DN4816-O↗. Благодаря поддержке Ultranet интерфейс напрямую работает с персональными мониторными системами Behringer P16-M↗ и активной акустикой Turbosound iQ↗. Все эти устройства можно объединять в единую цепочку, наращивая количество каналов и расширяя функциональность системы без замены основного оборудования.

Приобрести MIDAS DN4816-I вы можете в интернет-магазине профессионального оборудования vismedia.ru.
