Матричный коммутатор Kramer MTX3-88-HSA

Создание современного пространства для презентаций, переговорной комнаты или учебной аудитории требует не только качественного оборудования, но и грамотной интеграции всех компонентов в единую экосистему. Когда необходимо одновременно управлять множеством видеоисточников, коммутировать сигналы между дисплеями, обеспечивать чистый звук и при этом сохранять простоту эксплуатации для конечного пользователя, на первый план выходит производительность и гибкость центрального устройства. Kramer MTX3-88-HSA — это профессиональный матричный коммутатор 8×8 с поддержкой 4K60, разработанный для комплексной обработки аудио- и видеосигналов в системах презентационной коммутации. Устройство объединяет в себе функции матричного коммутатора, масштабирующего процессора и аудиоматрицы, что делает его универсальным решением для оснащения объектов любого масштаба — от небольших переговорных до крупных конференц-залов и образовательных центров. По сути, это законченная система обработки AV-сигналов, размещённая в одном рэковом корпусе высотой 1U.

Основу коммутатора составляет гибридная архитектура, обеспечивающая независимую маршрутизацию видео- и аудиосигналов. Устройство оснащено восемью входами HDMI и восемью выходами HDMI, каждый из которых поддерживает разрешение до 4K при 60 Гц с цветовой субдискретизацией 4:4:4. Пропускная способность достигает 18 Гбит/с (по 6 Гбит/с на канал), что гарантирует передачу сигнала без сжатия и потерь. Поддерживается HDCP 2.3, что обеспечивает совместимость с защищённым контентом, а соответствие HDMI 2.0b гарантирует полную совместимость с современными источниками и дисплеями, включая поддержку Deep Color, 3D, ARC и до 7.1 каналов несжатого аудио. Встроенный масштабирующий процессор обеспечивает быстрое и бесподрывное переключение входов (менее 1 секунды), а каждый выход HDMI поддерживает понижающее или повышающее масштабирование (down/up scaling) для согласования разрешений источников и дисплеев без использования внешних преобразователей.

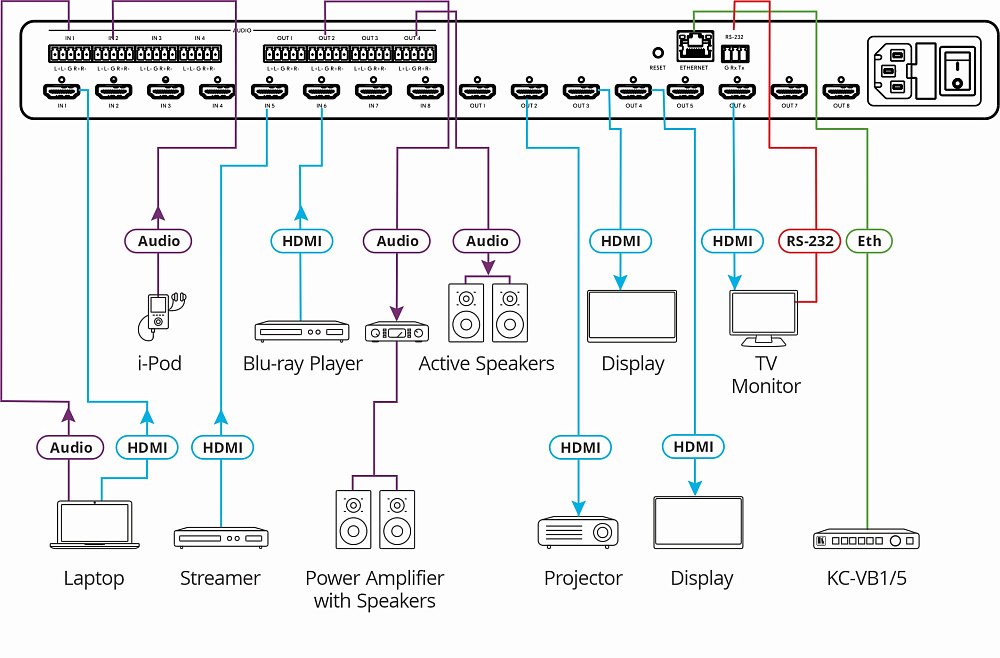

Ключевой особенностью MTX3-88-HSA является встроенная аудиоматрица с четырьмя аналоговыми стереовходами и четырьмя аналоговыми стереовыходами на 5-контактных клеммных блоках. Матрица поддерживает маршрутизацию любого цифрового (встроенного в HDMI) или аналогового аудиоисточника на любой выход, включая источники возвратного звукового сигнала ARC (Audio Return Channel) от подключённых дисплеев. Цифровые аудиосигналы, проходящие через коммутатор, а также ARC-сигналы от дисплеев, извлекаются, преобразуются в аналоговую форму и подаются на встроенную аудиоматрицу. Такая гибкая маршрутизация позволяет выводить звук на локально подключённую профессиональную аудиосистему (например, DSP) и динамики параллельно с воспроизведением через динамики, встроенные в дисплеи (например, телевизоры). Поддерживается независимая коммутация аудио (audio breakaway), что даёт возможность направлять видео на один выход, а звук — на другой.

Коммутатор предлагает широкий набор функций для удобства эксплуатации. Поддерживается режим Multi-view: каждый выход HDMI может отображать контент с двух входов в различных раскладках, включая «картинка в картинке» (PiP) и «рядом с картинкой» (side-by-side). Встроенная функция видеостены (Video Wall) позволяет объединять несколько дисплеев в единую стену с настройкой раскладки, разрешения и компенсации толщины рамок (bezel). Поддерживаются splash-экраны: до 16 предзагруженных изображений могут быть выбраны для любого выхода HDMI, что позволяет реализовать приветственные экраны, экраны экстренных объявлений и другие полезные функции. Функция OSD (On-Screen Display) позволяет выводить пользовательскую текстовую информацию поверх любого видеосигнала. Встроенный авто-коммутатор (Auto Switcher) автоматически переключает источник на подключённый дисплей в соответствии с заданными пользователем предпочтениями, например, по приоритету или по последнему подключённому входу. Поддерживается интеллектуальное управление EDID (I-EDIDPro™) для каждого входа, что обеспечивает корректную работу источников и дисплеев.

Управление коммутатором осуществляется через защищённый веб-интерфейс (Web-UI) с аутентификацией пользователей, по протоколу RS-232 (с поддержкой команд P3K API) или с помощью кнопок на передней панели. Для интеграции с системами управления сторонних производителей предусмотрены порты RS-232 (3-контактный клеммный блок) и Ethernet (RJ-45). Поддерживается протокол CEC (Consumer Electronics Control) в режиме шлюза (Gateway) или расширения (Extension), что позволяет управлять подключёнными устройствами по HDMI. Функция IP Gateway даёт возможность генерировать CEC-команды и команды GPIO для управления внешними устройствами. Устройство поддерживает до 8 предустановленных конфигураций матрицы, что позволяет быстро переключаться между сценариями использования помещения. Предусмотрена возможность обновления прошивки через Ethernet или RS-232, а также экспорт и импорт файлов конфигурации для резервного копирования и тиражирования решений.

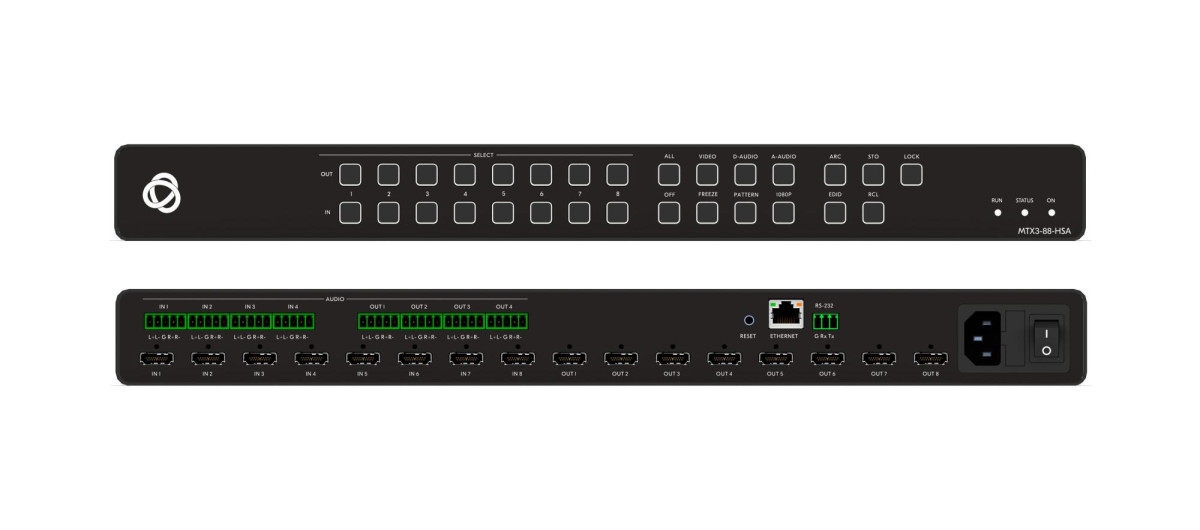

Конструктивно MTX3-88-HSA выполнен в стоечном корпусе высотой 1U из алюминия, предназначенном для монтажа в стандартную 19-дюймовую стойку. Габаритные размеры устройства составляют 43,6 × 18,3 × 4,4 см, а вес нетто — 2,5 кг. Корпус оснащён системой активного охлаждения на основе вентиляторов с уровнем шума до 46 дБА. Питание осуществляется от сети переменного тока 100–240 В, а потребляемая мощность составляет 66 ВА. Рабочая температура эксплуатации — от 0 до +40 °C при влажности до 90% без конденсации. Устройство соответствует требованиям безопасности и электромагнитной совместимости, предъявляемым к профессиональному AV-оборудованию. В комплект поставки входят рэковые уши для монтажа в стойку и кабель питания.

Применение Kramer MTX3-88-HSA особенно актуально для оснащения переговорных комнат и конференц-залов, где требуется коммутация множества источников на несколько дисплеев и проекторов. В образовательных учреждениях коммутатор позволяет организовать централизованное управление аудиовизуальным контентом в аудиториях и лекционных залах. В музеях и выставочных центрах востребованы функции видеостены и Multi-view для создания информативных экспозиций. Благодаря встроенной аудиоматрице и поддержке ARC, устройство может использоваться для озвучивания помещений без дополнительного оборудования. Поддержка CEC и IP-управления делает коммутатор совместимым с современными системами автоматизации и управления зданием.

Для расширения возможностей системы Kramer MTX3-88-HSA может быть дополнен совместимыми устройствами, например, приёмниками и передатчиками Kramer HDBaseT↗, панелями управления Kramer↗ или акустическими системами Kramer↗. Все компоненты объединяются в единую систему, обеспечивая гибкость и удобство работы на объектах любой сложности.

Приобрести Kramer MTX3-88-HSA и другие компоненты систем презентационной коммутации вы можете в интернет-магазине профессионального оборудования vismedia.ru.
