Коммутатор LES SW-814HDAE

В современных студиях телевизионного вещания, видеопроизводства и системах обработки сигналов часто возникает необходимость оперативно переключать несколько видеоисточников на один или несколько выходов. Аппаратные студии, передвижные телевизионные станции, концертные площадки и системы видеонаблюдения требуют гибкого управления сигнальными трактами: один источник может подаваться на несколько мониторов, либо разные источники могут направляться на разные группы потребителей. LES SW-814HDAE — это коммутатор, предназначенный для коммутации цифровых последовательных сигналов форматов 3G/HD/SD-SDI и DVB-ASI. Устройство имеет восемь входов и четыре выхода, а также может работать в трёх режимах: 8 в 1 (один сигнал на все выходы), 8 в 2 (два разных сигнала на пары выходов) и 8 в 4 (матричный режим, каждый выход получает свой сигнал). Такая архитектура делает SW-814HDAE универсальным инструментом для маршрутизации видеосигналов в системах любого масштаба — от небольших студий до крупных вещательных центров.

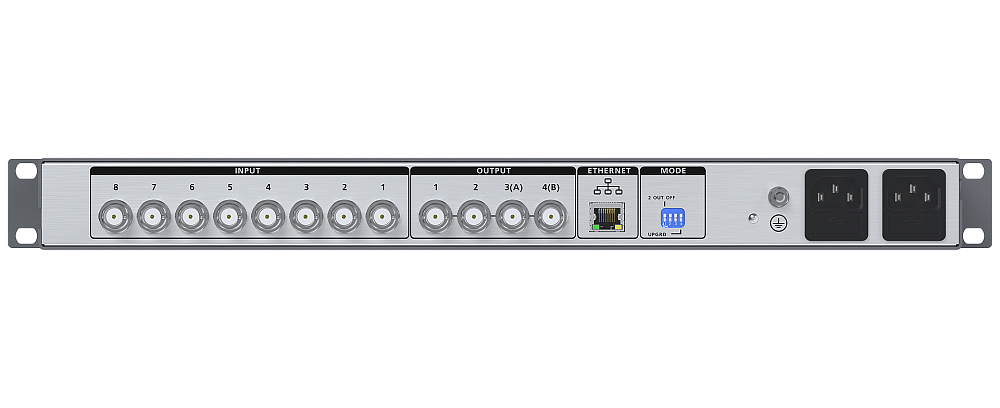

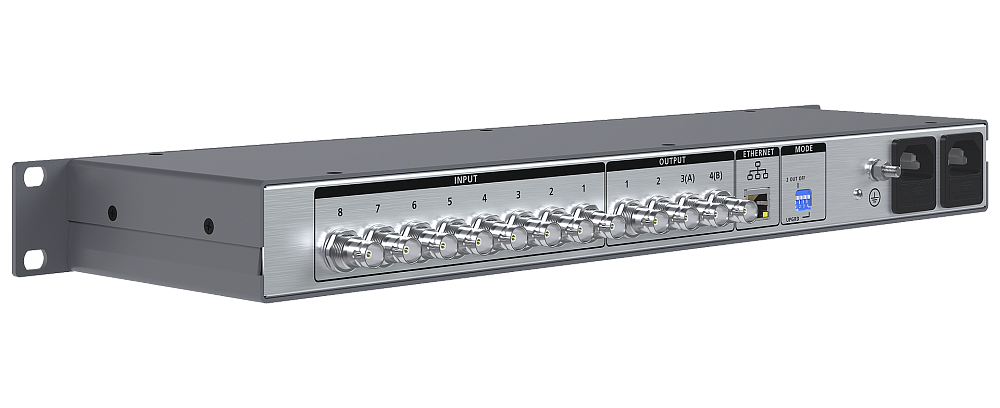

Коммутатор SW-814HDAE имеет восемь входных разъёмов BNC для подключения источников видеосигнала и четыре выходных разъёма BNC для подключения потребителей. Входной тракт оснащён автоматическими кабельными корректорами, которые компенсируют затухание в кабельной линии длиной до 150 метров для потока 1,5 Гбит/с (HD-SDI) на кабеле типа Belden 8281. Это позволяет использовать коммутатор даже при значительных расстояниях между источником и устройством, не опасаясь ухудшения качества сигнала. Встроенные восстановители несущей частоты на выходе полностью регенерируют форму сигнала, обновляя его после прохождения через коммутатор, что гарантирует высокое качество выходного сигнала на всех выходах. Обработка сигналов происходит в цифровом тракте с поддержкой скоростей от 270 Мбит/с (SD-SDI) до 2970 Мбит/с (3G-SDI), что обеспечивает совместимость со всеми распространёнными форматами последовательного цифрового интерфейса, включая DVB-ASI, используемый в системах цифрового телевидения.

Устройство может работать в трёх режимах, выбираемых как через DIP-переключатель на задней панели, так и через web-интерфейс. В режиме «8 в 1» выбранный сигнал с одного входа подаётся одновременно на все четыре выхода — это удобно для распределения одного источника на несколько мониторов или систем записи. В режиме «8 в 2» на выходы 1 и 2 подаётся один сигнал, а на выходы 3 и 4 — другой, что позволяет одновременно обслуживать две независимые группы потребителей. Режим «8 в 4» доступен только через web-интерфейс и превращает коммутатор в матричный переключатель, где на каждый из четырёх выходов можно независимо подать сигнал с любого из восьми входов. Переключение происходит по команде оператора — у коммутатора нет автоматического режима, что гарантирует полный контроль над маршрутизацией сигнала. Коммутация выполняется на физическом уровне без буферизации данных, поэтому переключение двух «чистых» сигналов может приводить к появлению единичных ошибок, что является нормой для данного класса оборудования.

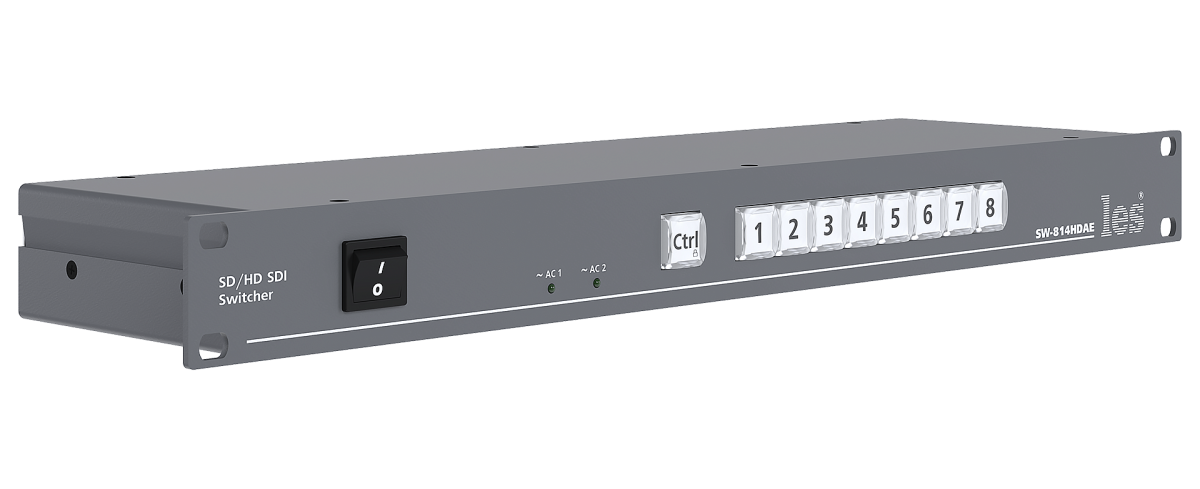

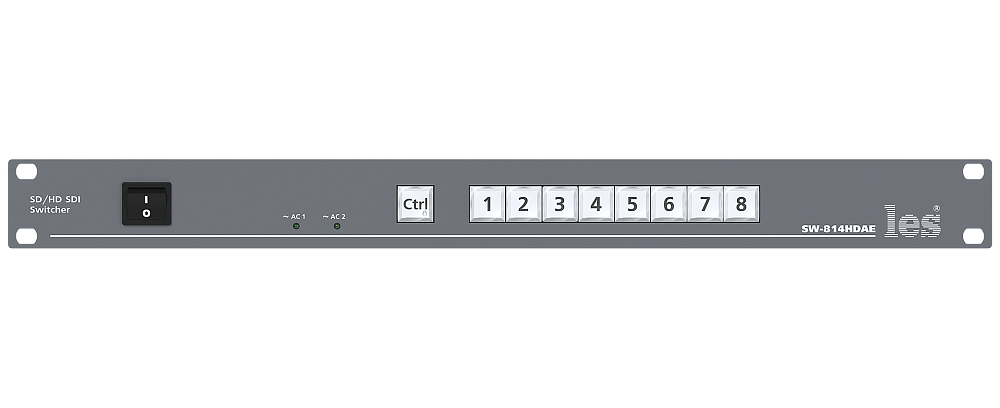

Управление коммутатором осуществляется как локально с помощью кнопок на передней панели, так и удалённо через web-интерфейс по сети Ethernet или по протоколу SNMP. На передней панели расположены восемь кнопок выбора входа (1–8), кнопка «Ctrl» для переключения между группами выходов в режиме 8 в 2, а также кнопка включения питания «POWER». Светодиодные индикаторы «~AC1» и «~AC2» сигнализируют о наличии напряжения на каждом из двух резервируемых блоков питания. DIP-переключатель «MODE» на задней панели позволяет локально выбирать режим работы (8 в 1 / 8 в 2), а также управлять индикацией статуса входов: при включённом режиме отображения статуса кнопки тусклой подсветкой показывают наличие сигнала на входах (зелёный — сигнал есть, красный — отсутствует), что позволяет оператору быстро оценить состояние всех источников без использования дополнительных приборов. При необходимости кнопки выбора входов могут быть заблокированы для предотвращения случайных переключений — для этого достаточно удерживать кнопку «Ctrl» в течение 4 секунд.

Для удалённого управления и мониторинга коммутатор оснащён портом Ethernet RJ-45 с поддержкой web-интерфейса, доступного через любой современный браузер. При первом включении устройство получает IP-адрес 192.168.0.5 (заводские настройки). Web-интерфейс интуитивно понятен и содержит несколько страниц: «Control panel» для выбора входов, настройки режимов работы и индикации статуса сигналов; «Network address» для изменения сетевых параметров; «Change password» для смены пароля (по умолчанию 1234); «About» для просмотра информации об устройстве (модель, серийный номер, версия ПО, MAC-адрес). Через web-интерфейс доступны все три режима работы коммутатора, включая матричный режим 8 в 4, а также можно присваивать мнемоники (подписи) входам и самому устройству для удобства идентификации в системе. Доступна загрузка MIB-файла для интеграции с системами SNMP-мониторинга. Обновление встроенного программного обеспечения выполняется через web-интерфейс после перевода устройства в режим обновления (DIP-переключателем или через страницу «About»).

Особое внимание разработчики уделили надёжности электропитания. Коммутатор оснащён двумя независимыми встроенными блоками питания, работающими в режиме горячего резерва. Устройство можно подключать к двум независимым источникам питания, что обеспечивает бесперебойную работу даже при отказе одного из фидеров. Для нормальной работы достаточно подачи напряжения на любой один вход. Индикаторы «~AC1» и «~AC2» на передней панели сигнализируют о наличии напряжения на каждом блоке. Потребляемая мощность не превышает 8 Вт, что позволяет использовать устройство в стойках с ограниченным энергоснабжением. Входные разъёмы питания IEC C14 защищены плавкими предохранителями 5×20 мм. Корпус устройства выполнен из металла и имеет стандартный 19-дюймовый форм-фактор высотой 1U, глубиной 123 мм и весом 2,3 кг. При установке в стойку производитель рекомендует использовать опорные уголки или полку, так как значительные усилия, передаваемые на разъёмы кабелями, могут привести к деформации корпуса при креплении только за лицевую панель. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений.

Коммутатор SW-814HDAE идеально подходит для использования в составе профессиональных видеосистем совместно с оборудованием бренда LES. Для распределения сигналов от коммутатора на большее количество потребителей могут применяться усилители-распределители SDI DS-15HD-10↗, обеспечивающие коррекцию кабеля и разветвление на пять выходов. Для резервирования сигнальных трактов может использоваться коммутатор резерва SW-214HDE-12G↗ или двухканальный коммутатор резерва SW-2212HDAE-12G↗, которые обеспечивают автоматическое переключение на резервный источник при пропадании основного сигнала. В системах, где требуется синхронизация нескольких источников, коммутатор может работать совместно с синхрогенераторами DG-08LTB↗ и DG-16TLL-12↗, формирующими опорные сигналы для оборудования. Благодаря восьми входам, четырём выходам и трём режимам работы, SW-814HDAE обеспечивает гибкую маршрутизацию видеосигналов, позволяя операторам быстро переключать источники и адаптировать систему под изменяющиеся задачи — от простого распределения одного сигнала до сложной матричной коммутации.
