Коммутатор LES SW-2212HDAE-12G

В профессиональных системах телевизионного вещания, видеопроизводства и студийного оборудования надёжность сигнального тракта является критически важным фактором, определяющим стабильность эфира и качество конечного продукта. Отказ одного из элементов тракта — кабеля, источника сигнала или промежуточного устройства — может привести к сбоям в вещании, потере дорогостоящего контента и срыву прямого эфира. Для минимизации таких рисков применяется резервирование: основной и резервный сигнальные тракты дублируют друг друга, а специальное устройство автоматически переключается на резервный источник при обнаружении неисправности на основном. LES SW-2212HDAE-12G — это двухканальный коммутатор резерва, предназначенный для автоматической или ручной коммутации 2 в 1 цифровых последовательных сигналов форматов 12G/3G/HD/SD-SDI и DVB-ASI, с последующим разветвлением выходного сигнала каждого канала на два идентичных выхода. Устройство содержит два независимых коммутатора (канала), каждый из которых может работать как в режиме резервирования, так и в режиме простого переключателя 2 в 1, что делает его идеальным решением для защиты двух независимых сигнальных трактов в студиях вещания, передвижных телевизионных станциях, концертных площадках и системах видеонаблюдения.

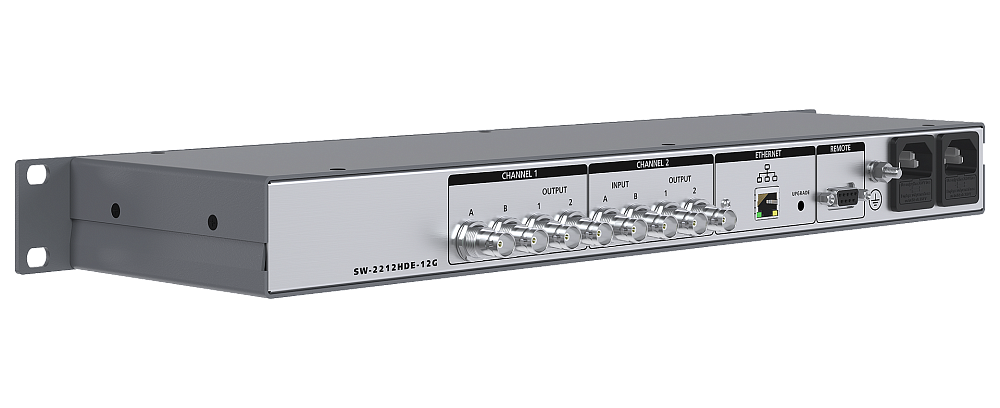

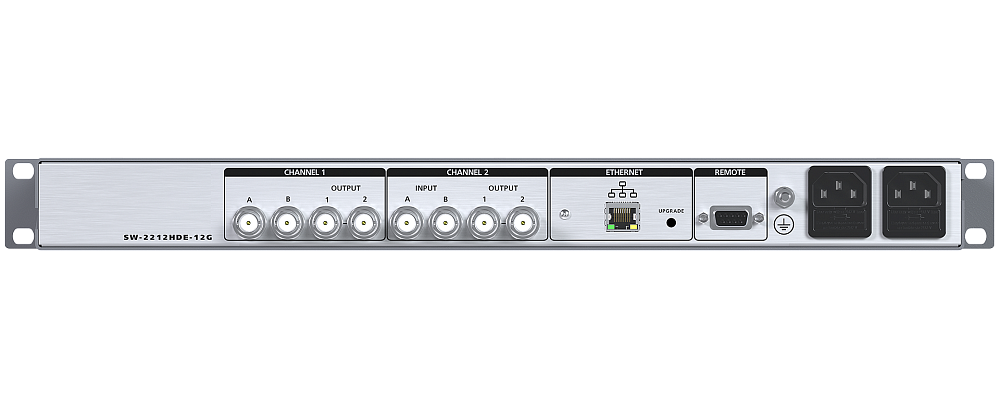

Коммутатор SW-2212HDAE-12G имеет два канала, каждый из которых оснащён двумя входами BNC (INPUT A и INPUT B) для подключения основного и резервного источников сигнала, а также двумя выходными разъёмами BNC для подачи сигнала на два независимых потребителя. Входной тракт каждого канала включает автоматические усилители с восстановлением несущей и адаптивной частотной коррекцией, компенсирующей затухание в кабеле длиной до 150 метров для потока 1,5 Гбит/с (HD-SDI) на кабеле типа Belden 8281. Это позволяет использовать коммутатор даже при значительных расстояниях между источником и устройством, не опасаясь ухудшения качества сигнала. Обработка сигналов происходит в цифровом тракте с поддержкой скоростей от 270 Мбит/с (SD-SDI) до 12 000 Мбит/с (12G-SDI), что обеспечивает совместимость со всеми современными форматами последовательного цифрового интерфейса, включая DVB-ASI. Встроенные восстановители несущей частоты на выходе каждого канала полностью регенерируют форму сигнала, обновляя его после прохождения через коммутатор, что гарантирует высокое качество выходного сигнала на всех выходах.

Каждый из двух каналов коммутатора может работать в одном из двух основных режимов: автоматическом (коммутатор резерва) или ручном (простой коммутатор 2 в 1). В автоматическом режиме коммутатор непрерывно анализирует наличие сигнала на каждом из входов канала. Если сигнал на основном входе «А» пропадает более чем на 50 мс, а на резервном входе «В» присутствует, устройство автоматически переключает выходы канала на вход «В». После восстановления сигнала на входе «А» коммутатор автоматически возвращается на основной вход. При необходимости можно активировать режим «Фиксация на «В»», при котором коммутатор остаётся на резервном входе даже после восстановления сигнала на основном, фиксируя таким образом аварийную ситуацию — возврат на вход «А» в этом случае происходит только по команде оператора (нажатием кнопки на передней панели, через web-интерфейс или по GPI). В ручном режиме переключение входов осуществляется исключительно по команде оператора — с помощью кнопок на передней панели, сигналов GPI или через web-интерфейс. Такая гибкость позволяет адаптировать коммутатор под любые сценарии работы, от полностью автоматического резервирования до ручного управления в сложных системах с нестандартной логикой работы.

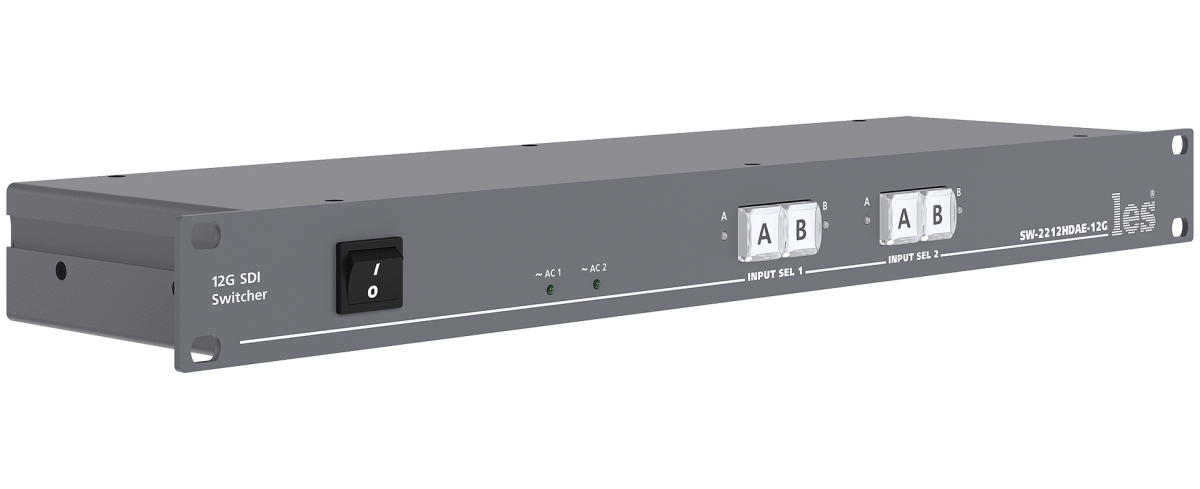

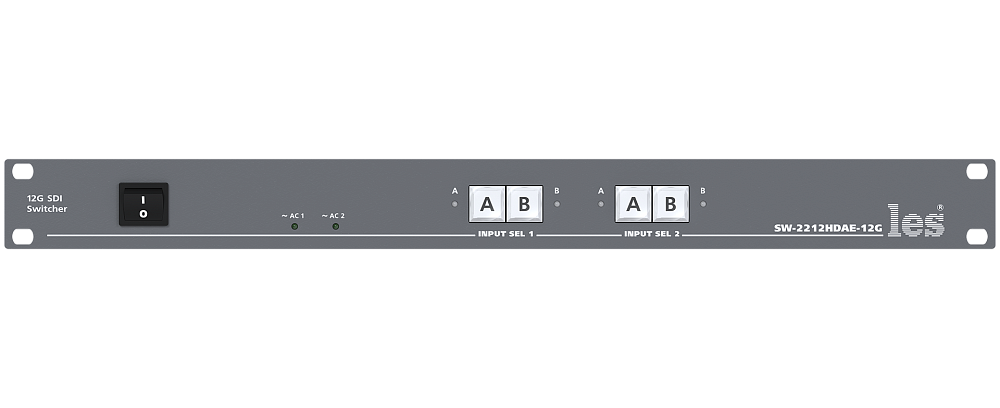

Каждый из двух каналов имеет собственные органы локального управления и индикации на передней панели. Кнопки «А» и «В» для каждого канала позволяют вручную выбирать активный вход в ручном режиме или возвращаться на основной вход в автоматическом режиме с фиксацией. Двухцветные светодиодные индикаторы над каждой кнопкой сигнализируют о наличии сигнала на соответствующем входе: зелёный цвет означает присутствие сигнала, красный — его отсутствие. Подсветка кнопок отражает текущий активный вход: кнопка «А» в любом режиме подсвечивается зелёным цветом, кнопка «В» — жёлтым в автоматическом режиме и красным в ручном. Это даёт оператору наглядную информацию о состоянии системы без необходимости заглядывать в web-интерфейс. Общими для обоих каналов являются только цепи питания и управления — это позволяет использовать два канала полностью независимо, что особенно удобно при одновременной работе с разными сигналами.

Для дистанционного управления коммутатором предусмотрено несколько способов. Через порт Ethernet RJ-45 доступен web-интерфейс, позволяющий удалённо переключать входы, настраивать параметры автоматического режима, просматривать журнал событий и изменять сетевые настройки. При первом включении устройство получает IP-адрес 192.168.0.5. Web-интерфейс интуитивно понятен и содержит все необходимые страницы управления. Через разъём DB-9F «REMOTE» доступно управление сигналами GPI: коммутатор имеет 4 входа и 2 выхода GPI, что позволяет интегрировать его в системы автоматизации и управлять им от внешних панелей, например, от пультов серии KR-41C производства LES. Входные GPI-сигналы могут быть типа импульс или уровень (выбирается в web-интерфейсе), выходные всегда типа уровень (открытый коллектор, напряжение 12 В, ток нагрузки ≤ 50 мА). На выводе 1 разъёма GPI всегда присутствует напряжение +12 В (до 100 мА), которое можно использовать для питания внешних устройств.

Коммутатор ведёт подробный журнал событий ёмкостью до 4096 записей с временными метками. Журнал сохраняет все переключения, изменения состояния входов и другие значимые события, что позволяет анализировать работу системы и диагностировать неисправности. Через web-интерфейс журнал можно просматривать, фильтровать, сохранять в текстовый файл на компьютере и очищать. Для точной привязки событий к реальному времени коммутатор оснащён встроенными часами реального времени с точностью ±1 секунда в сутки, которые могут синхронизироваться с NTP-сервером, системными часами подключённого компьютера или устанавливаться вручную. На странице журнала также отображается информация о типе сигнала на каждом входе и примерная длина кабеля, что упрощает диагностику кабельных линий.

Питание коммутатора осуществляется от двух встроенных блоков питания, работающих в режиме горячего резерва. Устройство можно подключать к двум независимым источникам питания, что обеспечивает бесперебойную работу даже при отказе одного из фидеров. Для нормальной работы достаточно подачи напряжения на любой один из входов. Индикаторы «~AC1» и «~AC2» на передней панели сигнализируют о наличии напряжения на каждом блоке. Потребляемая мощность не превышает 8 Вт. Входные разъёмы питания IEC C14 защищены плавкими предохранителями 5×20 мм. Корпус устройства выполнен из металла и имеет стандартный 19-дюймовый форм-фактор высотой 1U, глубиной 123 мм и весом 2,2 кг. При установке в стойку производитель рекомендует использовать опорные уголки или полку, так как значительные усилия, передаваемые на разъёмы кабелями, могут привести к деформации корпуса при креплении только за лицевую панель.

Коммутатор SW-2212HDAE-12G идеально подходит для использования в составе профессиональных систем вместе с другими устройствами бренда LES. Для дистанционного управления переключением через GPI могут применяться пульты управления серии KR-41CP↗, KR-51CP↗ или KR-61CP↗, которые могут формировать GPI-сигналы для ручного переключения входов. Для распределения выходного сигнала на большее количество потребителей можно использовать усилители-распределители SDI DS-15HD-10↗, которые обеспечивают коррекцию кабеля и разветвление на пять выходов. В системах, где требуется синхронизация нескольких источников, коммутатор может работать совместно с синхрогенераторами DG-08LTB↗ и DG-16TLL-12↗, формирующими опорные сигналы для оборудования. Для акустического контроля сигналов в системе могут использоваться студийные мониторы AM-11AS↗. Благодаря двум независимым каналам, поддержке скоростей до 12 Гбит/с, автоматическому резервированию, возможности GPI-управления и наличию двух резервируемых блоков питания, SW-2212HDAE-12G становится надёжным и гибким решением для защиты двух независимых сигнальных трактов в любых профессиональных системах, где непрерывность сигнала имеет первостепенное значение.
