Коммутатор LES SW-214HDE-12G

В профессиональных системах телевизионного вещания, видеопроизводства и студийного оборудования надёжность сигнального тракта является критически важным фактором, определяющим стабильность эфира и качество конечного продукта. Отказ одного из элементов тракта — кабеля, источника сигнала или промежуточного устройства — может привести к сбоям в вещании, потере дорогостоящего контента и срыву прямого эфира. Для минимизации таких рисков применяется резервирование: основной и резервный сигнальные тракты дублируют друг друга, а специальное устройство автоматически переключается на резервный источник при обнаружении неисправности на основном. LES SW-214HDE-12G — это коммутатор резерва, предназначенный для автоматической или ручной коммутации 2 в 1 цифровых последовательных сигналов форматов 12G/3G/HD/SD-SDI с последующим разветвлением выходного сигнала на четыре идентичных выхода. Устройство обеспечивает непрерывность подачи видеосигнала на оборудование студии, автоматически переключаясь с основного входа на резервный при пропадании сигнала, и оснащено функциями гибкой настройки задержек переключения, ведения журнала событий и удалённого управления по сети Ethernet.

Коммутатор SW-214HDE-12G имеет два входа BNC (INPUT A и INPUT B) для подключения основного и резервного источников сигнала. Входной тракт включает автоматические усилители с восстановлением несущей и адаптивной частотной коррекцией, компенсирующей затухание в кабеле длиной до 150 метров для потока 1,5 Гбит/с (HD-SDI) на кабеле типа Belden 8281. Это позволяет использовать коммутатор даже при значительных расстояниях между источником и устройством, не опасаясь ухудшения качества сигнала. Обработка сигналов происходит в цифровом тракте с поддержкой скоростей от 270 Мбит/с (SD-SDI) до 12 000 Мбит/с (12G-SDI), что обеспечивает совместимость со всеми современными форматами последовательного цифрового интерфейса, включая DVB-ASI. Выходной сигнал с восстановленной амплитудой и формой подаётся на четыре разъёма BNC одновременно, что позволяет распределять один сигнал на четыре независимых потребителя — видеомикшеры, мониторы, системы записи, передатчики и другое оборудование.

Основным режимом работы коммутатора является автоматический режим резервирования. В этом режиме коммутатор непрерывно анализирует наличие сигнала на каждом из входов. Если сигнал на основном входе «А» пропадает, а на резервном входе «В» присутствует, устройство автоматически переключает выходы на вход «В». Время задержки перед переключением (от 0 до 255 секунд) настраивается через web-интерфейс, что позволяет избежать ложных срабатываний при кратковременных пропаданиях сигнала. После восстановления сигнала на входе «А» коммутатор может автоматически вернуться на основной вход с заданной задержкой (также до 255 секунд) либо, при активированной функции «Фиксация на канале В», остаться на резервном входе до команды оператора. Это особенно полезно в ситуациях, когда восстановление основного сигнала может быть нестабильным, и оператор хочет вручную контролировать момент возврата, убедившись в надёжности основного тракта. В ручном режиме переключение входов осуществляется по команде оператора с помощью кнопок на передней панели, сигналов GPI, web-интерфейса или протокола SNMP, что даёт полный контроль над коммутацией в любой ситуации.

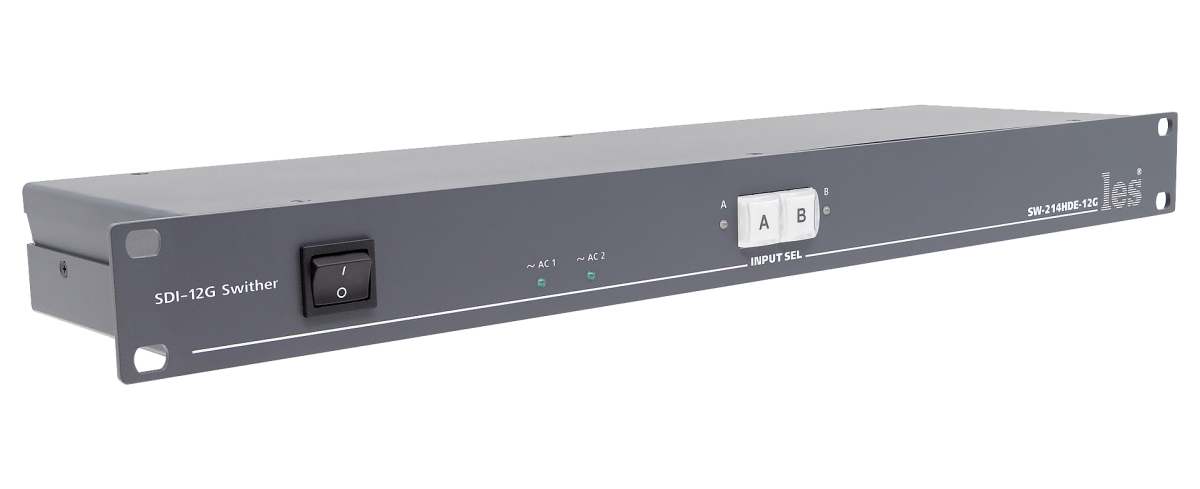

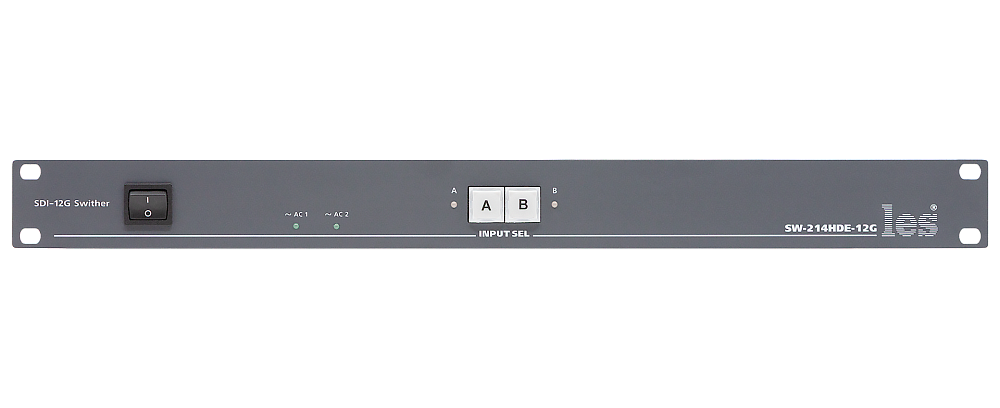

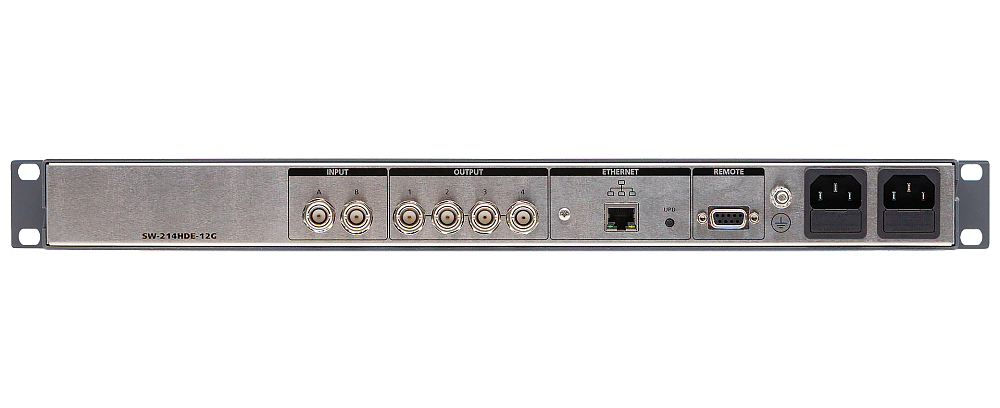

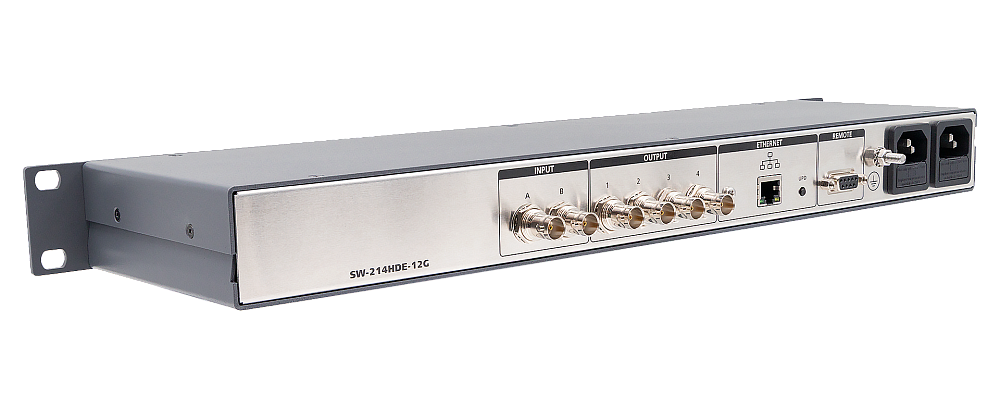

На передней панели коммутатора расположены органы локального управления и индикации. Кнопки «А» и «В» позволяют вручную выбирать активный вход в ручном режиме. Светодиодные индикаторы над каждой кнопкой сигнализируют о наличии сигнала на соответствующем входе: зелёный цвет означает присутствие сигнала, красный — его отсутствие. Подсветка кнопок отражает текущий активный вход: зелёный для входа «А» в любом режиме, жёлтый для входа «В» в автоматическом режиме, красный для входа «В» в ручном режиме. Это даёт оператору наглядную информацию о состоянии системы без необходимости заглядывать в web-интерфейс. На задней панели размещены все коммутационные разъёмы: входы и выходы BNC, порт Ethernet RJ-45 для удалённого управления, разъём DB-9F для сигналов GPI, два разъёма питания IEC C14 с интегрированными предохранителями и клемма заземления. Также присутствует кнопка «UPD» для перевода устройства в режим обновления программного обеспечения.

Удалённое управление коммутатором осуществляется через встроенный web-интерфейс, доступный по протоколу HTTP через порт Ethernet. При первом включении устройство получает IP-адрес 192.168.0.5, который можно изменить в настройках сети. Web-интерфейс интуитивно понятен и содержит несколько страниц: «Панель управления» для ручного переключения входов, просмотра состояния сигналов и настройки параметров автоматического режима (задержки переключения, автоматический возврат на «А», тип управления GPI); «Журнал событий» для просмотра истории переключений с указанием времени, даты и причины каждого события (всего до 4096 записей, с возможностью сохранения в текстовый файл и очистки); «Сетевые настройки» для конфигурации IP-параметров; «Смена пароля» для установки или изменения пароля (по умолчанию пароль отсутствует); «Об изделии» для просмотра информации о модели, серийном номере, версии ПО и MAC-адресе, а также для обновления прошивки. Доступна также загрузка MIB-файла для интеграции с системами SNMP-мониторинга.

Коммутатор имеет встроенные часы реального времени с точностью ±1 секунда в сутки, которые могут синхронизироваться с NTP-сервером или устанавливаться вручную. Время используется для временных меток в журнале событий, что позволяет точно восстанавливать хронологию происходивших переключений и анализировать работу системы. Журнал событий раскрашен по типам событий: белый — включение питания, красный — операция в автоматическом режиме, зелёный — в ручном режиме, сиреневый — выделенная строка. Это упрощает визуальный анализ и ускоряет поиск нужной информации при диагностике.

Питание коммутатора осуществляется от двух встроенных блоков питания, работающих в режиме горячего резерва. Устройство можно подключать к двум независимым источникам питания, что обеспечивает бесперебойную работу даже при отказе одного из фидеров. Для нормальной работы достаточно подачи напряжения на любой один из входов. Индикаторы «~AC1» и «~AC2» на передней панели сигнализируют о наличии напряжения на каждом блоке. Потребляемая мощность не превышает 8 Вт, что позволяет использовать устройство даже в стойках с ограниченным энергоснабжением. Входные разъёмы питания защищены плавкими предохранителями 5×20 мм, а в комплекте с устройством поставляется запасной предохранитель.

Коммутатор SW-214HDE-12G идеально подходит для использования в составе профессиональных систем вместе с другими устройствами бренда LES. Для дистанционного управления переключением через GPI могут применяться пульты управления серии KR-21CP↗ или KR-31CP↗, которые могут формировать GPI-сигналы для ручного переключения входов. Для распределения выходного сигнала на большее количество потребителей можно использовать усилители-распределители SDI DS-15HD-10↗, которые обеспечивают коррекцию кабеля и разветвление на пять выходов. В системах, где требуется синхронизация нескольких источников, коммутатор может работать совместно с синхрогенераторами DG-08LTB↗ и DG-16TLL-12↗, формирующими опорные сигналы для оборудования. Благодаря поддержке скоростей до 12 Гбит/с, автоматическому резервированию, возможности ручного и GPI-управления, а также наличию двух резервируемых блоков питания, SW-214HDE-12G становится надёжным решением для защиты сигнальных трактов в студиях вещания, передвижных телевизионных станциях, концертных площадках и системах видеонаблюдения, где непрерывность сигнала имеет первостепенное значение.
