Коммутатор LES SW-212HD
Артикул: A097671
![]()
57 000 0 руб.
с учетом НДС
Нашли дешевле? Получите скидку!
В наличии
Краткое описание:

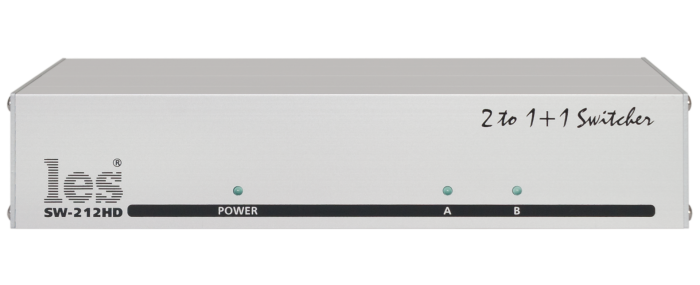

Коммутатор LES SW-212HD — коммутатор резерва 2 в 1 для HD/SD-SDI сигналов. Автоматическое переключение при пропадании несущей. Ручное управление по GPI. Индикация состояния. Компактный корпус для монтажа в стойку 10" или 19".
Весь ассортимент представленный на сайте производителя Вы можете приобрести в нашем интернет-магазине VISmedia.ru
Вы будуте перемещены через: 6
Описание товара
Характеристики
Коммутатор резерва 2х1 SW-212HD. Переключение между входами в автоматическом или ручном режимах.
Коммутатор принимает два цифровых компонентных сигнала HD/SD-SDI, анализирует амплитуду несущей в каждом сигнале, и выдает один из входных сигналов на выход на приоритетной основе.
В ручном режиме коммутатор управляется только внешними сигналами GPI безусловно подает на выход выбранный входной сигнал. Если входной сигнал отсутствует, то на выходе также сигнала не будет.
В автоматическом режиме коммутатор управляется как внешними сигналами GPI, так и автоматикой, анализирующей наличие сигналов на входах. В этом режиме внешнее управление имеет несимметричный приоритет над автоматикой – переключение на резервный вход (В) по команде GPI выполняется всегда, независимо от наличия сигнала на этом входе.
При включенной автоматике основной вход (A) имеет наибольший приоритет и, при наличии на нем сигнала, передается на выход, независимо от наличия сигнала на резервном входе(B). При отсутствии сигнала на основном входе и наличии сигнала на резервном, на выход передается резервный.

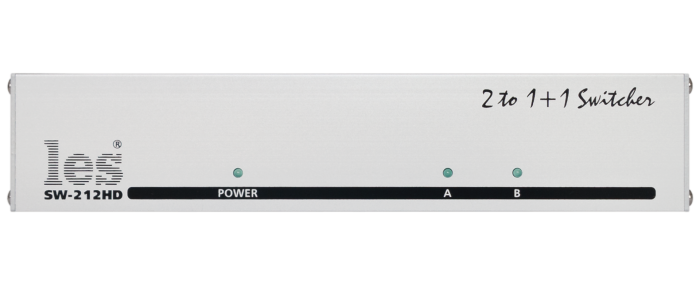

Индикация текущего состояния коммутатора осуществляется с помощью светодиодов «А» и «В», расположенных на передней панели. ри пропадании питания коммутатор не сохраняет текущее состояние.

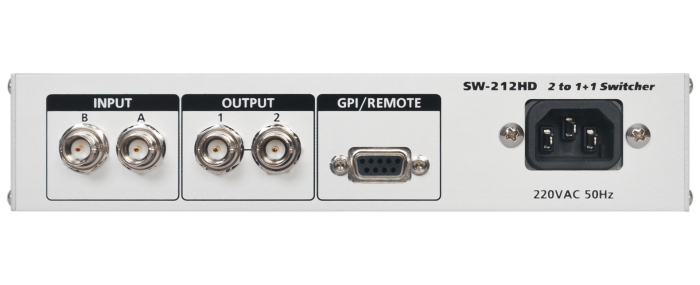

Коммутационные разъемы для подключения источников и приемников сигналов - типа BNC, коммутационный разъем внешнего управления– типа DB9F (розетка).

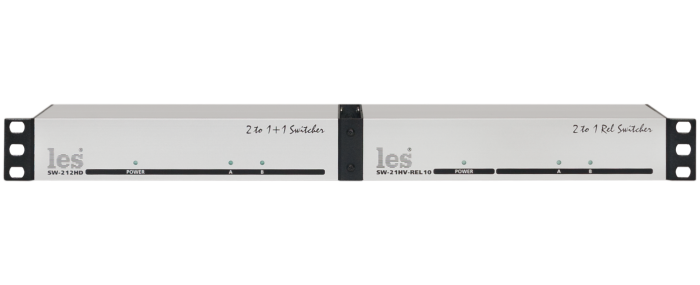

При необходимости коммутатор может быть укомплектован боковыми уголками крепления для установки его в приборную стойку шириной 10 или 19 дюймов (см.
закладку "Варианты исполнения").
Срок гарантии составляет 24 (двадцать четыре) месяца со дня приобретения.
Документация
Родина бренда:
Гарантия:
Россия
2 года
|
Параметр |
Значение |
|---|---|
| Количество входов/выходов | 2 / 1 * 2 |
| Напряжение питания, (В) | 100..250 |
| Габаритные размеры (Ш х В х Г), без учета разъемов и крепежных элементов, (мм) | 212 х 44 х 86 |
| Диапазон рабочих температур, (°С) | 5..40 |
| Потребляемая мощность, (Вт) | ≤ 10 |
| Максимально допустимая импульсная (длительность импульса до 10 мс) перегрузка по всем входам/выходам, (В) | 300 |
| Тракт видео | |
| Стандарт обрабатываемых сигналов | HD/SD-SDI |
| Вид тракта | цифровой с автоматической кабельной коррекцией и восстановлением несущей |
| Тип входа | с общей землей |
| Входное/ выходное сопротивление, (Ом) | 75 ± 0.5 |
| Максимальная длина корректируемого кабеля типа Canare L-4CFB для HD-SDI, (м) | 120 |
| Номинальный размах входных сигналов, (мВ) | 800 |
| Скорость входного / выходного потока, (Мбит/сек) | 270 – 1500 |
| Длительность фронта выходного сигнала, не более, (пс) | 280 |
| Джиттер (при минимальной длине кабеля), (UI) | ≤ 0,05 |
| Время анализа наличия входного сигнала, (мс) | ≈ 20 |
| Момент переключения | асинхронный |
| Тип разъемов | BNC |
