Коммутатор Blackmagic Ethernet Switch 360p

Blackmagic Ethernet Switch 360P — это первый в мире Ethernet-коммутатор, разработанный специально для кино- и телевизионной индустрии. Он создан для того, чтобы решить главную проблему при построении IP-вещательных систем на базе SMPTE-2110: необходимость в IT-специалистах и сложных настройках мультикаст-маршрутизации. С этим устройством видеоинженер, привыкший к SDI-роутерам, может маршрутизировать IP-видео точно так же, как он привык это делать с обычным видеомикшером — с помощью знакомой передней панели с поворотным регулятором, кнопками быстрого выбора и информативным дисплеем.

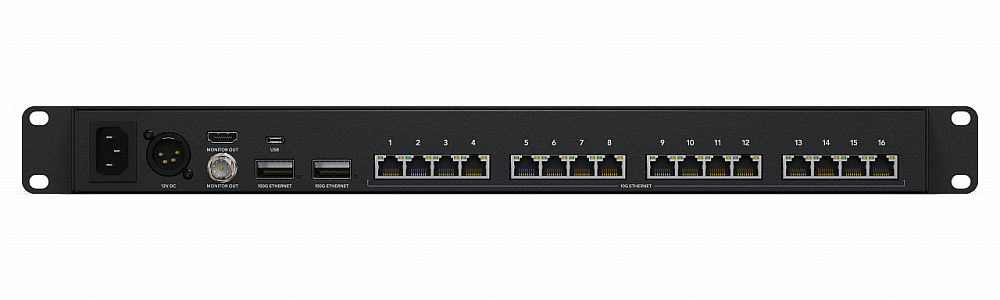

Устройство оснащено 16 независимыми портами 10G Ethernet на стандартных разъёмах RJ-45 и двумя высокоскоростными портами 100G Ethernet на разъёмах QSFP28. Такая комбинация позволяет одновременно подключить до шестнадцати устройств с 10G-интерфейсами (например, рекордеры HyperDeck, рабочие станции DaVinci Resolve или камеры с IP-выходом) и два устройства с максимальной пропускной способностью 100G (такие как сетевые хранилища Blackmagic Cloud Store Ultra). Все разъёмы расположены на задней панели, что позволяет аккуратно уложить кабели и избежать путаницы в аппаратной или передвижной телевизионной станции (ПТС).

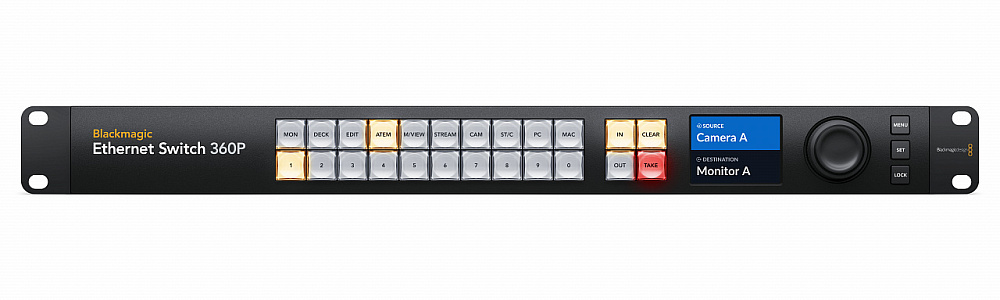

Встроенная панель управления в стиле Videohub. Главная особенность коммутатора — передняя панель, выполненная в том же дизайне, что и видеомаршрутизаторы Blackmagic Videohub. Она включает 24 кнопки быстрого выбора, три кнопки меню, большой поворотный регулятор с электронным сцеплением и цветной 2,2-дюймовый LCD-дисплей. С помощью этих элементов вы можете просматривать список источников и приёмников, выбирать нужное соединение и подтверждать его кнопкой Take — точно так же, как при работе с SDI-роутером. При этом коммутатор автоматически настраивает все сложные параметры мультикаст-маршрутизации SMPTE-2110 в фоновом режиме, не требуя от пользователя никаких специальных знаний в области сетевых технологий. Когда в сеть добавляется новое устройство SMPTE-2110, оно автоматически появляется в списке доступных источников и приёмников — благодаря встроенной поддержке протокола NMOS.

Поддержка SMPTE-2110 и NMOS. Устройство полностью совместимо с протоколами NMOS IS-04 (Discovery and Registration) и IS-05 (Connection Management), что обеспечивает автоматическое обнаружение и регистрацию всего IP-вещательного оборудования в сети. Это избавляет от необходимости вручную прописывать IP-адреса и настраивать маршруты — всё работает по принципу plug-and-play. Поддержка PTP v2 (IEEE 1588-2008, ST 2059-1, ST 2059-2) гарантирует точную синхронизацию всех устройств, что критически важно для прямых трансляций, где даже малейший рассинхрон может привести к сбоям в эфире.

Выход мониторинга и визуализация трафика. На задней панели коммутатора расположены два выхода для мониторинга — SDI и HDMI, которые выводят на подключённый монитор или телевизор наглядную панель состояния устройства. На этом экране в реальном времени отображается название коммутатора, список подключённых устройств, скорость передачи данных по каждому порту и даже живые графики использования пропускной способности. Это позволяет мгновенно оценить загрузку сети, выявить узкие места и предотвратить возможные проблемы до того, как они повлияют на эфир.

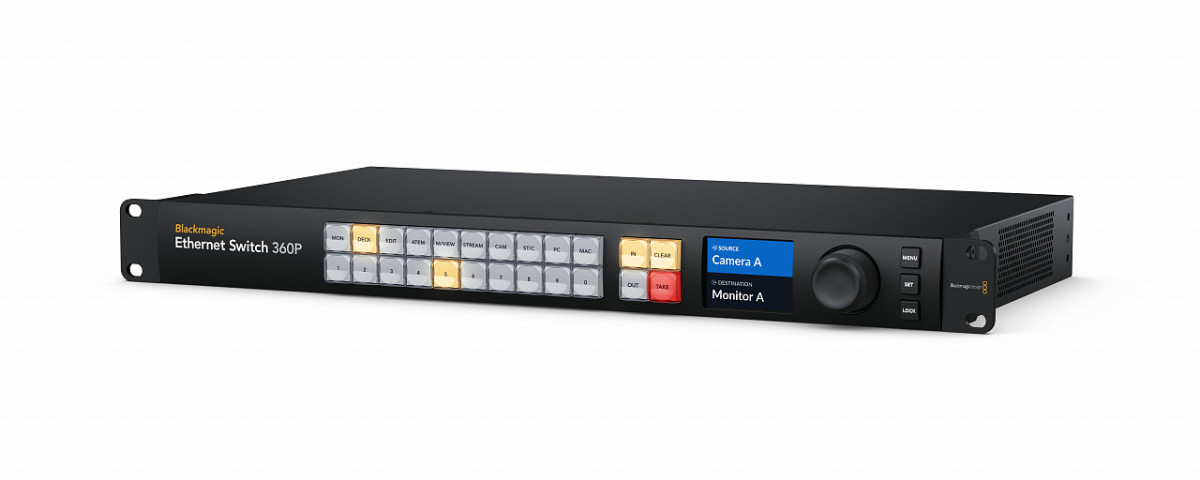

Компактный корпус и резервное питание. Коммутатор выполнен в стандартном 19-дюймовом корпусе высотой всего 1U, что позволяет легко интегрировать его в любую студийную стойку. Размеры устройства: 48,3 × 23,6 × 4,42 см, а вес составляет 2,92 кг. Питание осуществляется от внутреннего блока питания 100–240 В переменного тока с разъёмом IEC C14, а дополнительный вход +12 В постоянного тока на 4-контактном разъёме XLR обеспечивает резервирование. Потребляемая мощность не превышает 100 Вт, что делает устройство энергоэффективным. В комплект поставки входит кабель питания. Приобрести Blackmagic Ethernet Switch 360P можно в магазине vismedia.ru.
