Конвертор резервирования HyperMAC MIDAS AS80

В современном концертном звуке надёжность коммутации имеет не меньшее значение, чем качество микшерного пульта или акустических систем. Любой сбой в передаче сигнала между сценой и FOH-позицией означает паузу в выступлении, а на крупных турах и ответственных мероприятиях такая пауза недопустима. MIDAS AS80 — это двунаправленный конвертор резервирования линий HyperMAC, созданный для того, чтобы магистраль между цифровой консолью и сценическим оборудованием никогда не оставалась без дублирующего канала. Устройство преобразует одно высокобитное соединение HyperMac в два резервированных соединения по 1 Гбит/с и наоборот, обеспечивая сверхбыструю коммутацию аудио при потере основного канала.

Принцип работы AS80 основан на технологии коммутации на базе FPGA, которая гарантирует надёжное переключение на резервное соединение при отказе основного. В отличие от программных решений, FPGA-логика работает на аппаратном уровне, что обеспечивает минимальное время реакции и предсказуемое поведение системы в критических ситуациях. При использовании AS80 с флагманской консолью Midas HD96 оба порта Snake консоли могут быть зарезервированы, что даёт не только повышенную надёжность, но и увеличенное количество потенциальных каналов. Это принципиально важно для крупных туров, где количество входов и выходов может достигать нескольких сотен.

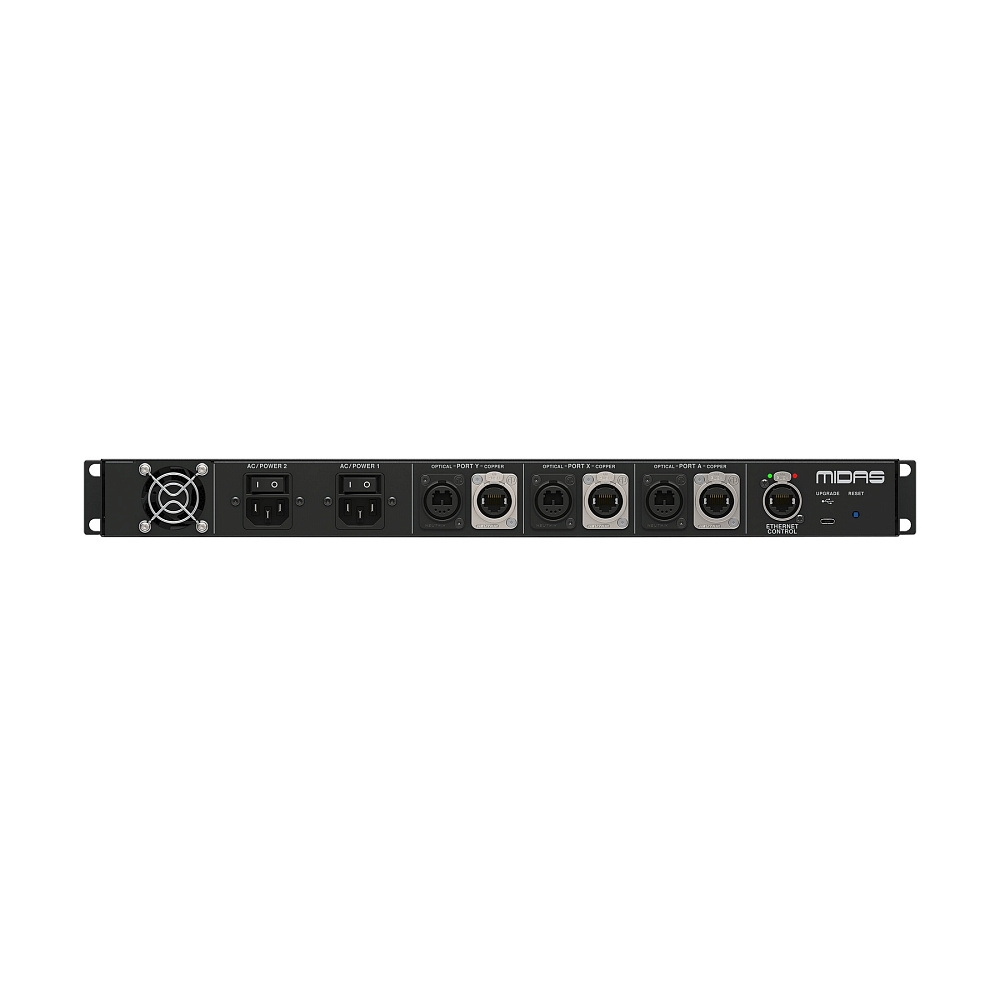

Конвертор поддерживает до 192 двунаправленных каналов с частотой дискретизации 96 кГц. Такая пропускная способность позволяет передавать между сценой и пультом полноценный многоканальный аудиопоток без компромиссов по качеству. Для подключения предусмотрены три порта HyperMAC с возможностью работы как по медному, так и по оптическому кабелю. Медные соединения выполняются через разъёмы Neutrik etherCON, оптические — через двухволоконный разъём Neutrik opticalCON DUO. Такая гибкость позволяет использовать AS80 в разных условиях: короткие линии внутри зала удобнее прокладывать медью, а длинные магистрали между сценой и аппаратной — оптикой, нечувствительной к электромагнитным помехам.

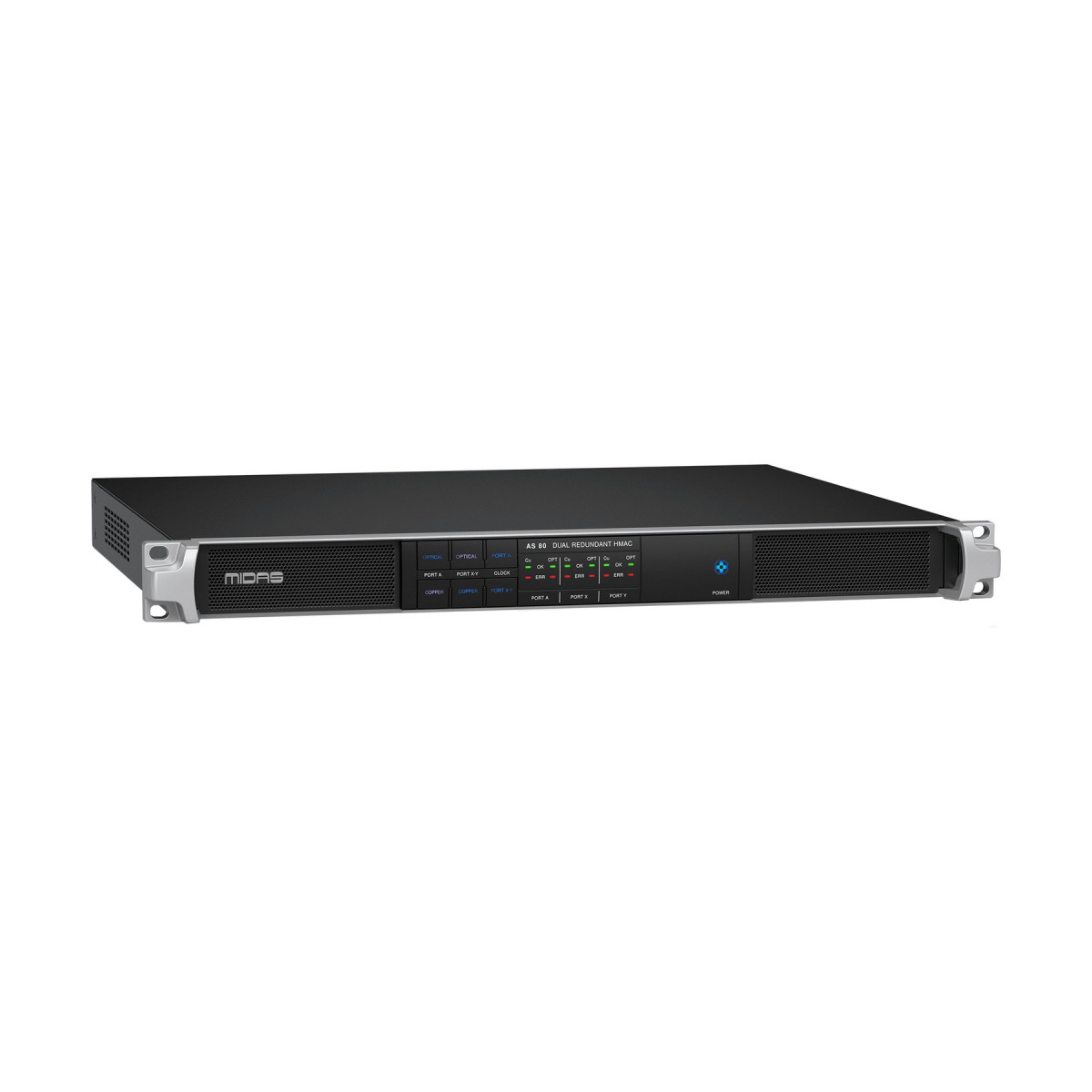

Конструктивно AS80 выполнен в компактном рэковом корпусе высотой 1U, что позволяет легко интегрировать его в любую гастрольную или портативную звуковую стойку без существенного увеличения занимаемого пространства. Корпус рассчитан на интенсивную эксплуатацию и выдерживает требования гастрольной жизни, включая постоянные перевозки и монтаж-демонтаж. Размеры устройства составляют 483 мм в ширину, 436 мм в глубину и 44 мм в высоту, что соответствует стандарту 1U. Вес — 5,1 кг.

Питание конвертора организовано по схеме двойного резервирования: два автоматических универсальных импульсных блока питания с автоматическим выбором диапазона напряжений работают независимо друг от друга. При выходе из строя одного блока второй продолжает питать устройство без прерывания работы. Такой подход полностью исключает ситуацию, когда отказ блока питания приводит к потере звука на мероприятии. Конвертор тактируется от входящих портов HMAC, что обеспечивает синхронизацию с остальной системой без необходимости отдельного тактового генератора.

Индикация состояния линий встроена в AS80 и доступна с подключённой консоли. Это означает, что звукорежиссёр может видеть состояние каждого канала прямо на рабочем месте, не подходя к рэковой стойке. Индикация отображает состояние кабельных соединений и позволяет своевременно обнаружить проблему до того, как она приведёт к сбою. Такая система диагностики особенно ценна на длинных турах, где магистральные кабели прокладываются через разные помещения и подвергаются постоянным нагрузкам.

AS80 является частью экосистемы коммутационного оборудования Midas для цифровых консолей. Устройство напрямую совместимо с флагманской консолью Midas HD96↗, для которой оно было разработано, а также с другими цифровыми системами, использующими протокол HyperMAC. Для расширения возможностей коммутации и организации резервных линий могут использоваться стейджбоксы серии DL↗ и хабы HUB4↗, которые дополняют систему резервирования и позволяют строить распределённые конфигурации с несколькими точками подключения.
