Конвертер AJA DANTE-12GAM-TR-LC

Когда речь заходит о профессиональном видео, мы часто думаем о картинке: разрешение, цвет, динамический диапазон. Но любой опытный инженер подтвердит: если в прямом эфире пропадает звук или рассинхронизируется с видео, зритель этого не простит. А если вы строите гибридную инфраструктуру, где классический SDI-тракт должен подружиться с современной IP-аудиосетью, задача усложняется многократно. До недавнего времени для соединения этих двух миров приходилось собирать целую цепочку устройств — отдельные деэмбеддеры, эмбеддеры, конвертеры Dante, — мириться с задержками, лишними точками отказа и путаницей в коммутации. AJA DANTE-12GAM-TR-LC закрывает эту задачу полностью: в одном алюминиевом корпусе вы получаете двунаправленный мост между 12G-SDI и сетью Dante с поддержкой до 64 каналов аудио и полной совместимостью с AES67 и SMPTE ST 2110-30.

Этот прибор появился на рынке весной 2025 года как развитие базовой модели DANTE-12GAM. Младшая версия и сегодня остаётся отличным решением для задач, где достаточно 32 каналов и одного SDI-тракта. Но если вы работаете с крупными проектами — телевизионными трансляциями, концертными площадками, передвижными станциями — или просто закладываете фундамент с расчётом на рост, двухканальная модификация TR-LC становится очевидным выбором. Дополнительный оптический LC-порт удваивает количество аудиоканалов и добавляет гибкость: один тракт работает по меди, второй уходит по волокну на большое расстояние без риска электромагнитных наводок. При этом базовую модель можно в любой момент модернизировать до уровня TR-LC, докупив лицензию и SFP-модуль — архитектура AJA изначально проектировалась с расчётом на такой апгрейд.

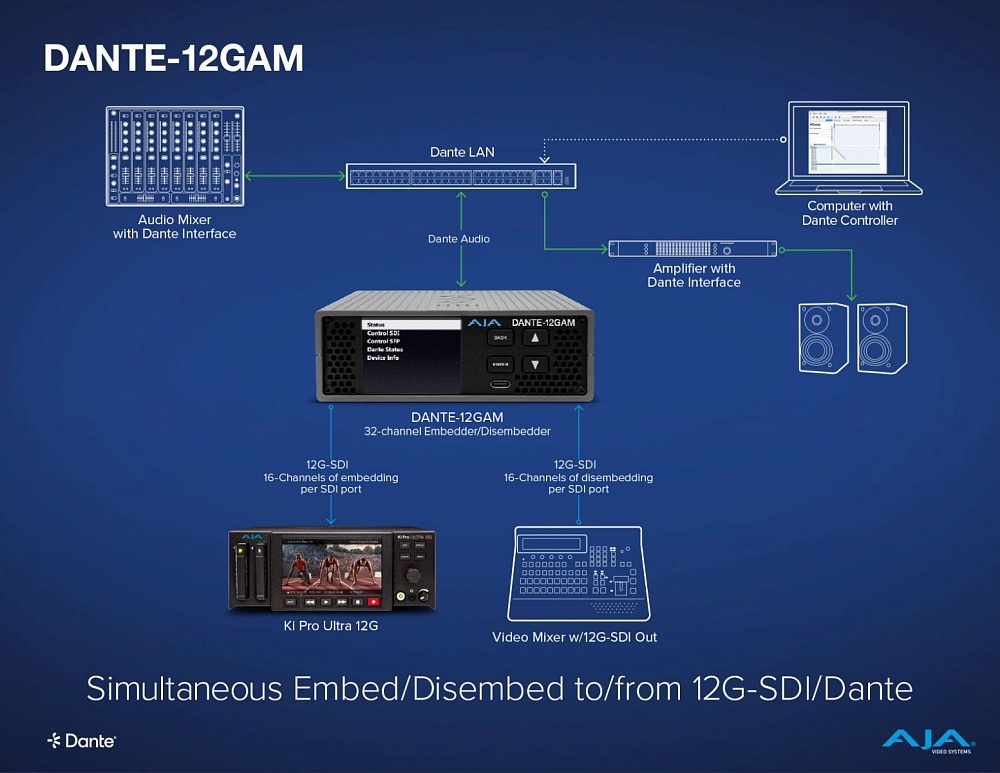

Тем, кто впервые сталкивается с понятием Dante, стоит пояснить: это не просто протокол, а целая экосистема. Dante позволяет передавать неcжатое многоканальное аудио по обычным Ethernet-сетям с минимальной задержкой. Раньше для подключения студийного микрофона, пульта или процессора эффектов требовались отдельные кабели на каждый канал. Dante заменяет эту паутину одним сетевым проводом, по которому одновременно идут десятки аудиопотоков. DANTE-12GAM-TR-LC становится воротами в эту экосистему для вашего SDI-оборудования: он одновременно забирает звук из SDI-потока, направляет его в Dante-сеть для микширования или записи, и параллельно встраивает аудио из Dante обратно в SDI-тракт. И всё это происходит в реальном времени, без задержек, которые могли бы нарушить синхронизацию губ и звука в прямом эфире.

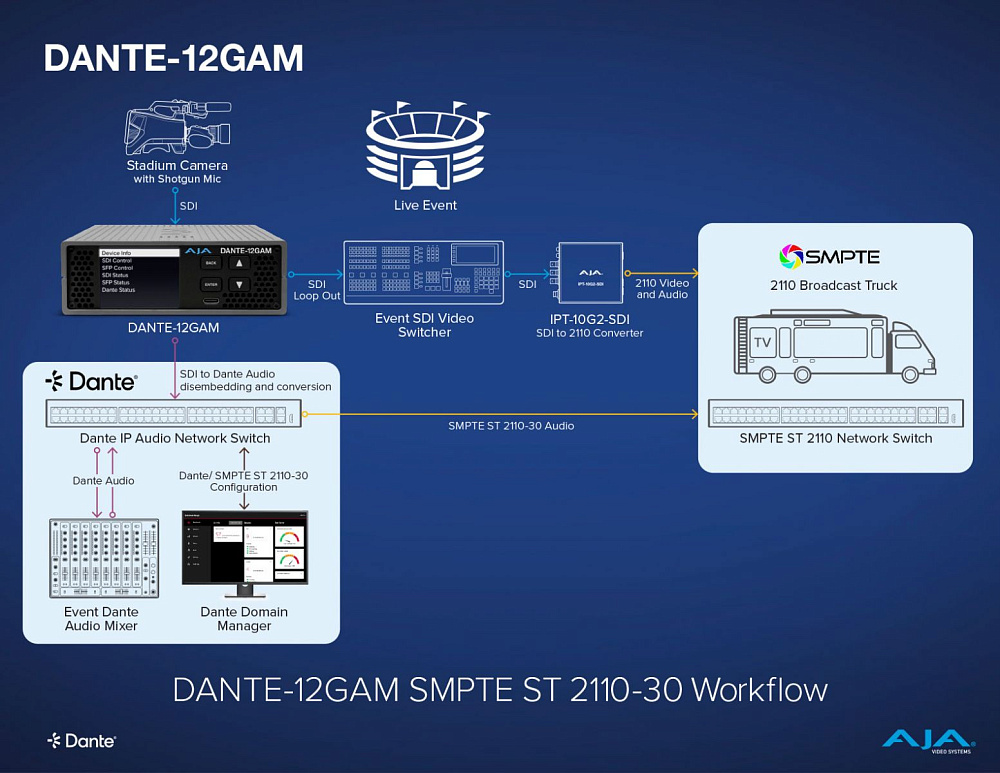

Один из частых вопросов, который возникает при выборе такого оборудования: «А что, если у меня уже есть оборудование не только Dante, но и других AoIP-стандартов?» Ответ — полная совместимость. Помимо родного Dante, устройство говорит на AES67 и SMPTE ST 2110-30. AES67 — это открытый стандарт взаимодействия между разными IP-аудиосистемами. Благодаря ему DANTE-12GAM-TR-LC может обмениваться аудиопотоками с устройствами RAVENNA, Livewire, Q-LAN и любым другим оборудованием, поддерживающим этот протокол. SMPTE ST 2110-30 — часть семейства стандартов SMPTE ST 2110 для передачи видео, аудио и метаданных по IP в вещательных средах. Поддержка всех трёх протоколов означает, что устройство можно вписать практически в любую существующую инфраструктуру, не подбирая специально оборудование одного вендора.

Отказоустойчивость для прямого эфира — не пожелание, а требование. Здесь она реализована на нескольких уровнях. Два порта etherCON GigE работают в режиме резервирования: если основная сеть по какой-то причине выходит из строя, весь трафик автоматически переключается на резервный порт. Процесс происходит настолько быстро, что зритель или оператор не замечают переключения. Кроме того, основной порт поддерживает PoE+, так что питание может подаваться по тому же кабелю, что и звук. Это сокращает количество проводов и упрощает монтаж, особенно в передвижных аппаратных и на временных площадках.

Отдельного упоминания заслуживает встроенный генератор видеосигнала. Он позволяет передавать Dante-аудио по SDI-тракту даже при отсутствии внешнего источника видео. На практике это означает, что вы можете использовать SDI-инфраструктуру исключительно как транспорт для многоканального звука — скажем, передать 16 каналов Dante-аудио из аппаратной в концертный зал по уже проложенному коаксиалу, не докупая дополнительное оборудование и не прокладывая новые линии. Это одно из тех решений, которое не лежит на поверхности при выборе, но не раз выручает при реальной эксплуатации.

Задержка — ещё один параметр, критически важный в профессиональном аудио. В DANTE-12GAM-TR-LC она составляет менее полутора миллисекунд на встраивание и около полутора миллисекунд на извлечение. В сумме это величина, которой можно пренебречь даже в самых требовательных сценариях прямого эфира. PTPv2 синхронизация гарантирует, что все аудиопотоки в сети будут работать с единым тактовым сигналом, исключая джиттер и рассинхронизацию, которые могли бы проявиться на постпродакшне при сведении нескольких источников.

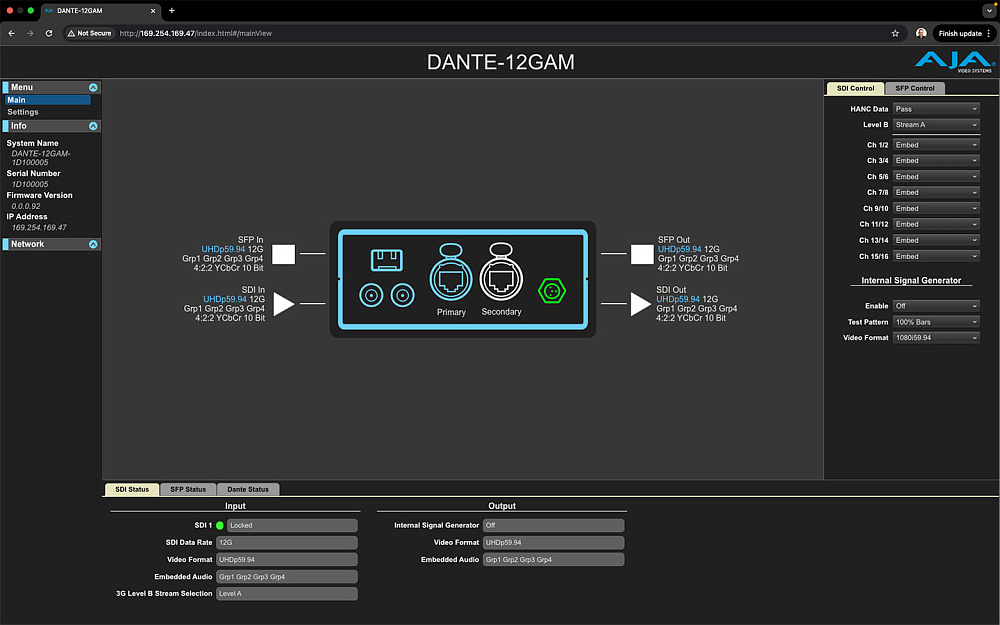

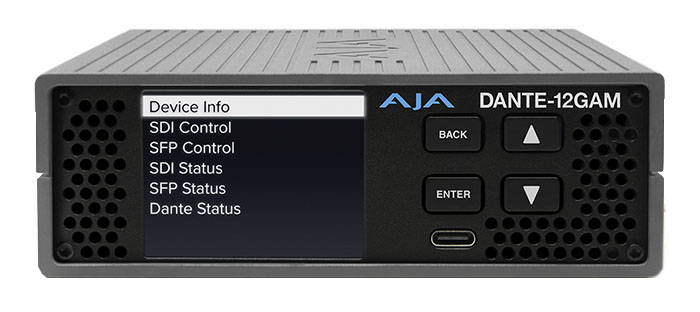

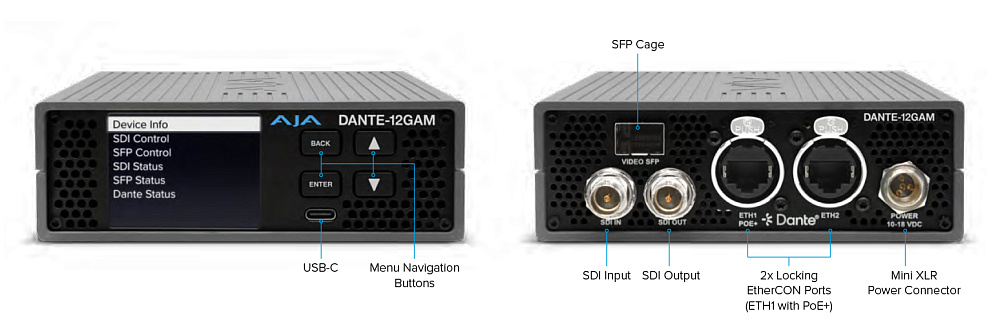

Что касается настройки, здесь предусмотрено несколько сценариев под разные рабочие условия. На передней панели расположен яркий цветной LCD-дисплей и четыре физические кнопки: Back, Enter, Up, Down. Этого достаточно, чтобы изменить конфигурацию, проверить состояние каналов или выбрать источник синхронизации, не открывая ноутбук и не подключаясь к сети. Когда нужна более глубокая настройка, на помощь приходит веб-интерфейс — он доступен из любого браузера в локальной сети и предоставляет полный доступ к параметрам устройства, включая обновление прошивки. Для первоначальной настройки статического IP-адреса служит USB-C порт и бесплатное приложение AJA eMini-Setup. А для ежедневной маршрутизации аудиопотоков между Dante-устройствами используется стандартный Audinate Dante Controller — инструмент, знакомый любому звукоинженеру, работающему с IP-аудио.

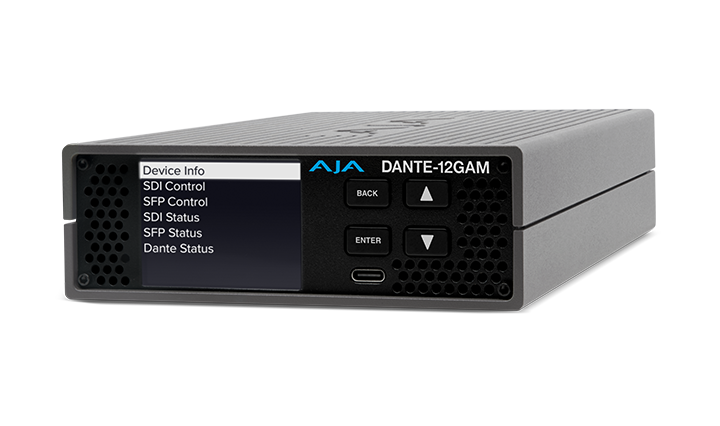

Надёжность устройства подтверждается пятилетней гарантией производителя и легендарным качеством сборки AJA. Алюминиевый корпус с фронтально-тыльным воздушным потоком эффективно отводит тепло даже при максимальной нагрузке в 64 канала. Питание подаётся через разъём Mini-XLR от комплектного адаптера 60 Вт, либо по PoE+. Сам корпус имеет знакомый формат мини-конвертеров AJA: его можно разместить на столе, закрепить на ферме или вмонтировать в рэковую полку.

Если резюмировать: AJA DANTE-12GAM-TR-LC — это тот случай, когда одно устройство заменяет несколько, а запас по каналам и интерфейсам позволяет не думать о модернизации ближайшие несколько лет. Приобрести его можно в магазине vismedia.ru.
