Аудиоинтерфейс Yamaha RUio16-D

В современном профессиональном звукоусилении всё чаще возникает задача, которая не сводится к простому добавлению каналов ввода-вывода. Инженеру нужно не только подключить микрофоны и инструменты, но и обработать сигнал качественными студийными плагинами, не отказываясь от надёжности и гибкости Dante-системы. Yamaha RUio16-D — это компактный интерфейс ввода-вывода, который создавался именно для такой задачи. Он объединяет в половине рэкового пространства порты Dante (16 входов и 16 выходов), USB-аудиоинтерфейс (18 входов и 16 выходов) и два аналоговых входа и выхода на разъёмах XLR, а в комплект поставки входит программное обеспечение VST Rack Pro — полноценный хост для VST3-плагинов под Windows и macOS. Фактически устройство позволяет добавить в любую Dante-систему те плагины, которые раньше были доступны только в студии, сохраняя при этом простоту и предсказуемость живого звука.

Области применения RUio16-D охватывают широкий спектр профессиональных сценариев. На концертных площадках и фестивалях устройство используется как «внешний рэк эффектов» для Dante-системы: сигналы с микшерной консоли по сети Dante поступают в RUio16-D, обрабатываются VST3-плагинами на подключённом ноутбуке и возвращаются обратно в Dante уже в обработанном виде. В театральных постановках такая схема позволяет применять сложные пространственные эффекты, динамическую обработку и специализированные плагины для голоса без замены основного пульта. В студиях и на трансляционных комплексах RUio16-D работает как компактный интерфейс для записи и обработки, а также как мост между Dante-сетью и компьютером. В инсталляциях — конференц-залах, учебных аудиториях, многофункциональных пространствах — устройство используется для акустических измерений и точной настройки систем, поскольку аналоговые входы с фантомным питанием позволяют подключать измерительные микрофоны. Для системных интеграторов и проектировщиков RUio16-D ценен тем, что добавляет функциональность плагинов в уже существующую Dante-инфраструктуру без замены основного оборудования, а его компактность и прочный корпус позволяют использовать устройство в гастрольных условиях.

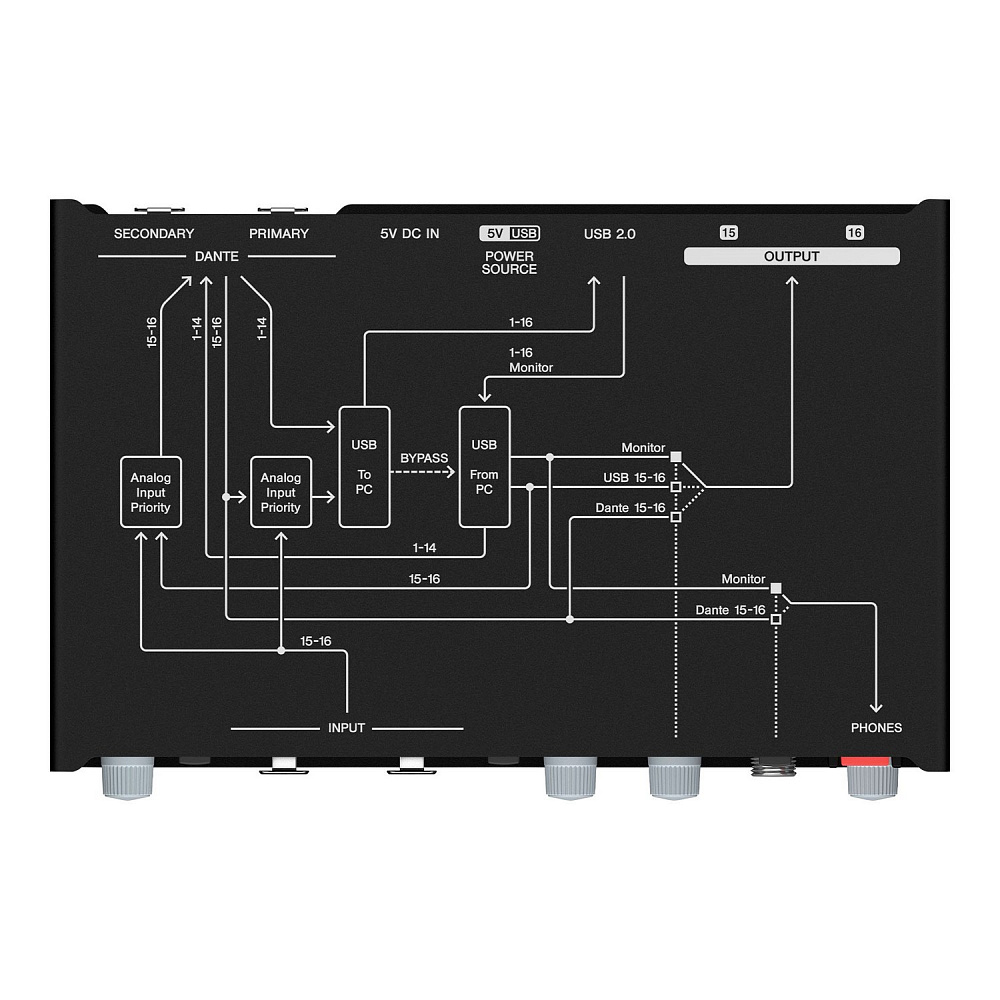

Ключевая особенность RUio16-D — интеграция с VST Rack Pro. Это программное обеспечение, поставляемое в комплекте, работает как хост для VST3-плагинов и позволяет собрать собственный рэк эффектов, используя как встроенную библиотеку (включая плагины Yamaha и Steinberg), так и сторонние плагины. Сигнальная цепочка строится следующим образом: Dante-поток с консоли поступает на входы RUio16-D, через USB передаётся в компьютер, обрабатывается в VST Rack Pro и возвращается в Dante уже с эффектами. Задержка в этом тракте составляет менее 250 мкс при частоте дискретизации 96 кГц в режиме Bypass USB, что делает обработку пригодной для живого звука. При этом аппаратный Bypass-переключатель позволяет в любой момент отключить обработку на стороне плагинов и пустить сигнал напрямую, чтобы предотвратить остановку звука в случае проблемы с компьютером. Это решение для тех случаев, когда надёжность системы важнее любых эффектов.

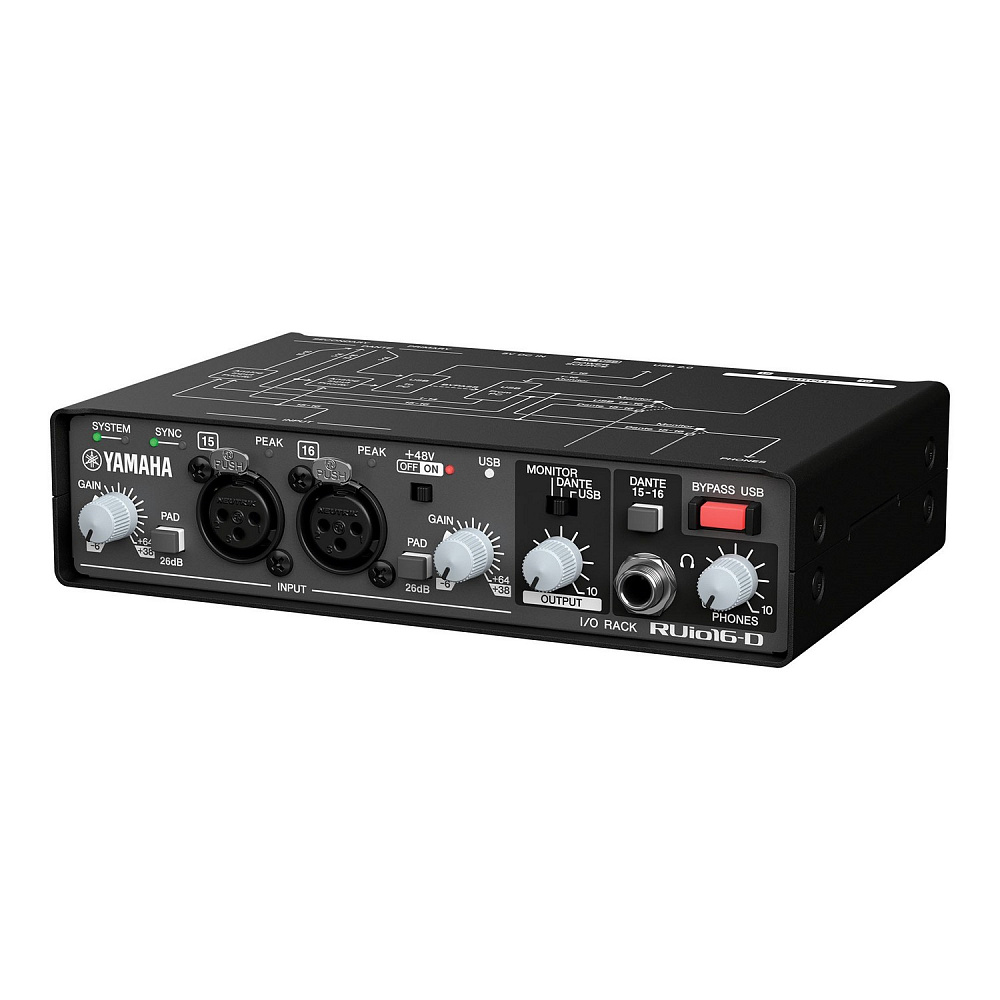

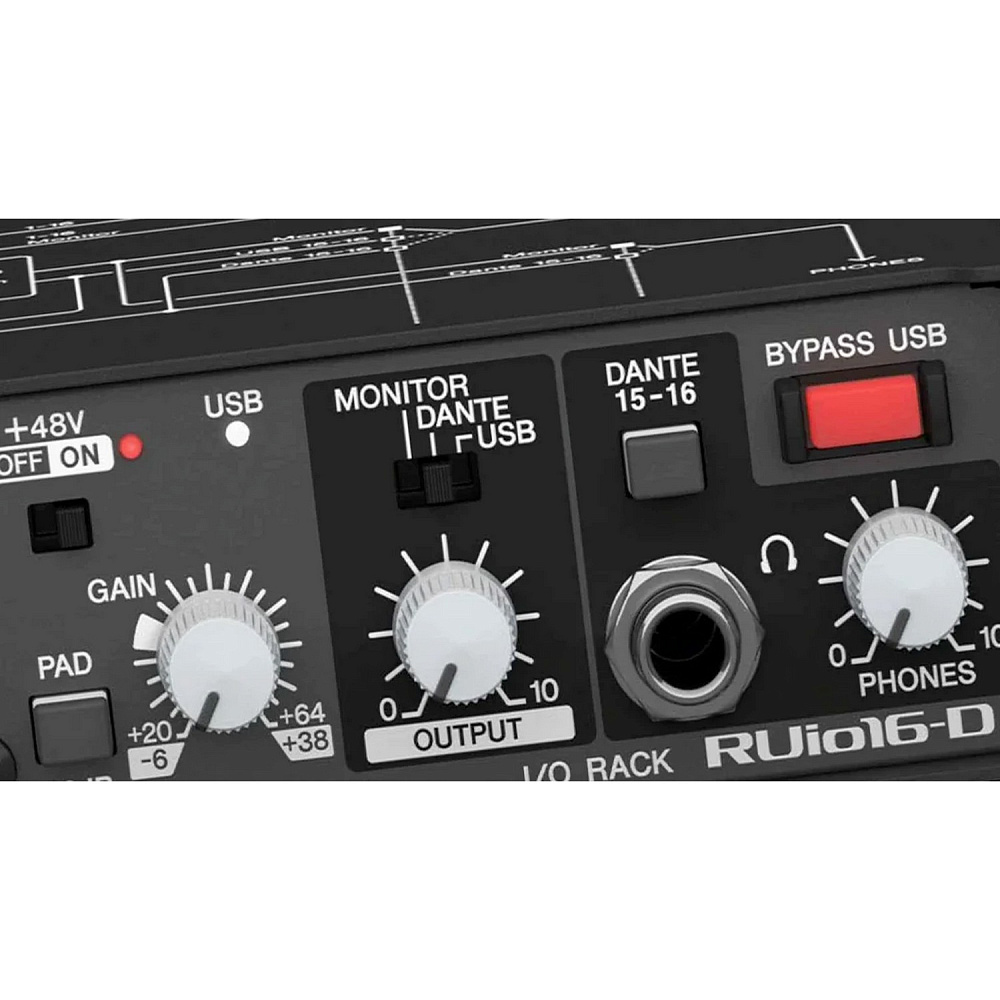

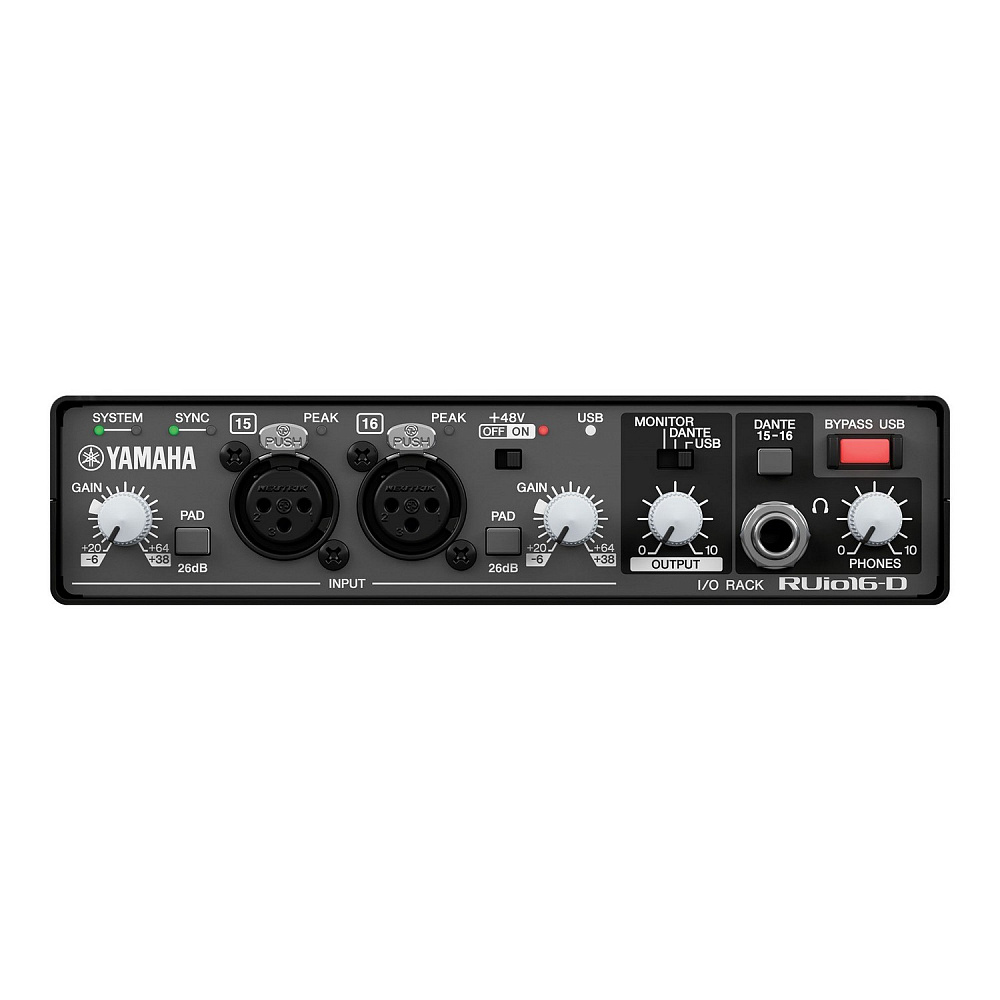

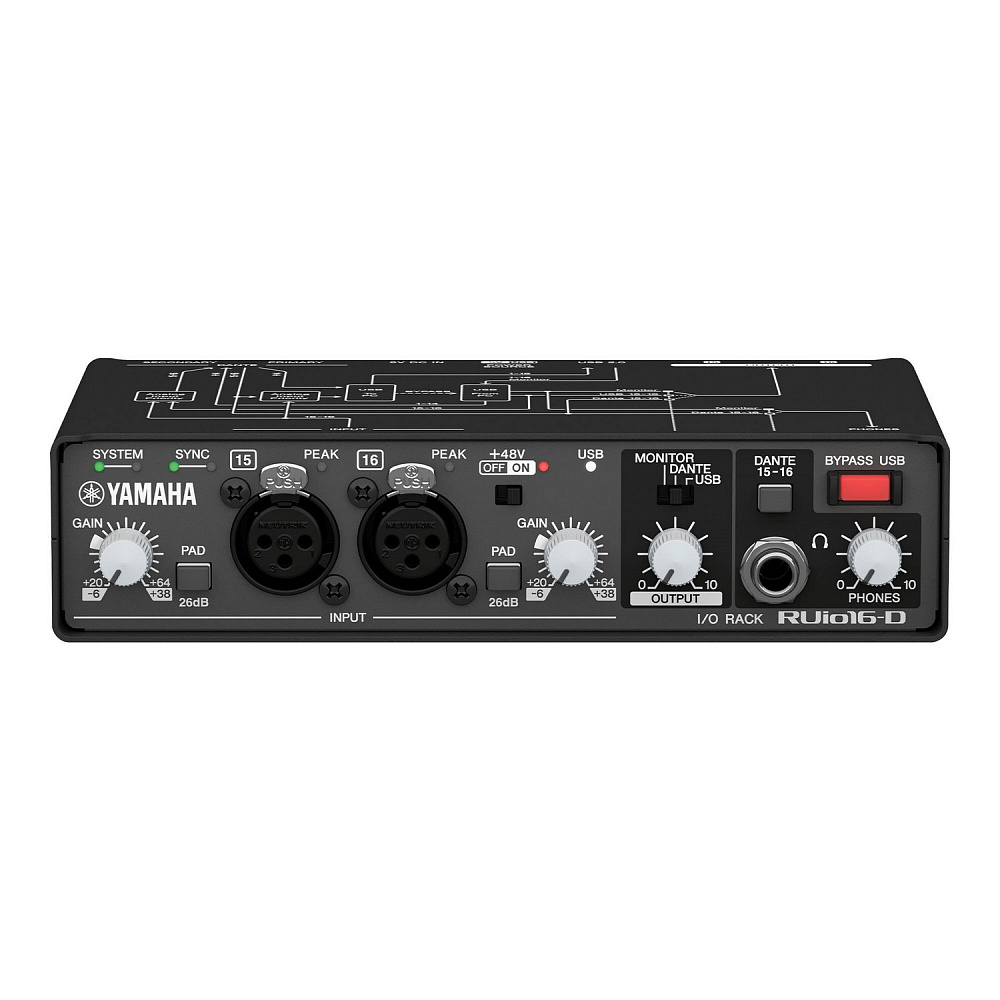

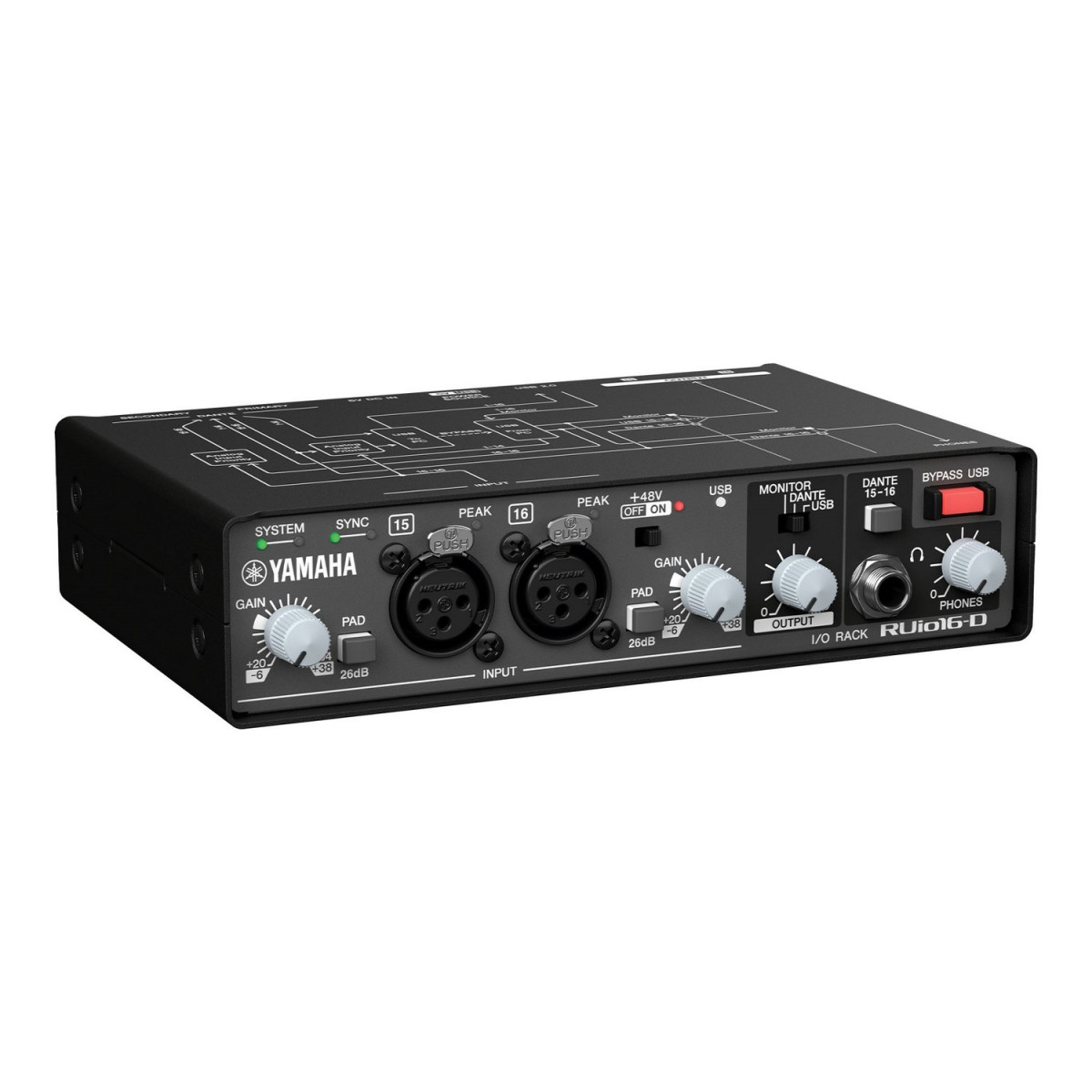

Аналоговая часть RUio16-D включает два микрофонных/линейных входа на разъёмах XLR с индивидуальной регулировкой усиления, переключателем PAD и фантомным питанием +48 В, а также два аналоговых выхода на XLR. Эти входы и выходы можно использовать независимо от Dante-потока — например, для подключения измерительного микрофона, дополнительного источника или для подачи сигнала на локальные мониторы. На передней панели расположен выход на наушники с регулятором громкости и переключателем мониторинга (Monitor/Dante/USB), что позволяет контролировать как аналоговый вход, так и сигнал из Dante или из компьютера. Такая конфигурация делает RUio16-D не просто сетевым мостом, а полноценным рабочим инструментом для настройки и диагностики системы.

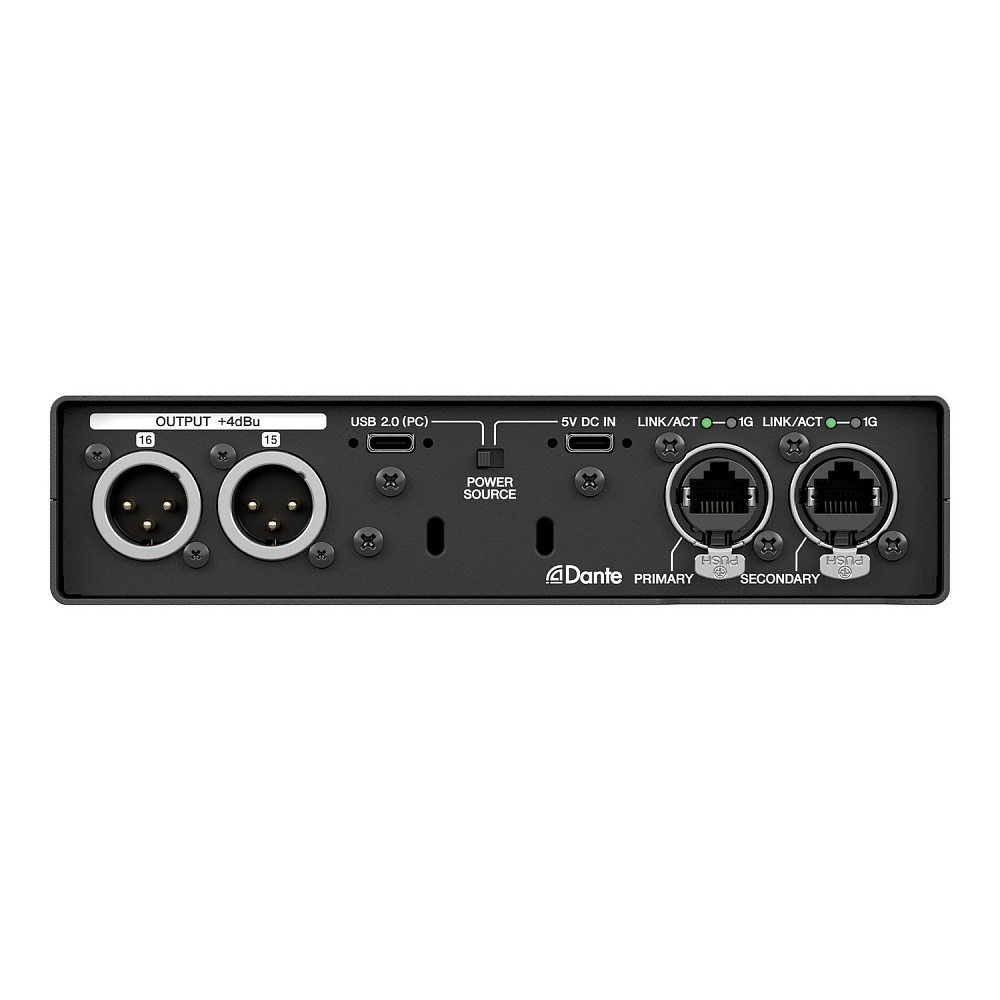

Сетевые возможности устройства построены на протоколе Dante с поддержкой резервирования через порты Primary и Secondary на разъёмах etherCON. Это означает, что при обрыве основного кабеля передача автоматически переключается на резервный, и аудиосигнал не прерывается. USB-интерфейс работает в режиме USB 2.0 и поддерживает 18 каналов входа и 16 каналов выхода на частотах 44,1, 48, 88,2 и 96 кГц, что соответствует возможностям VST Rack Pro и позволяет обрабатывать многоканальные потоки. Питание осуществляется по шине USB (5 В / 1,5 А) или через отдельный вход DC, а потребляемая мощность составляет всего 7,5 Вт, поэтому устройство не требует выделенной линии питания и может работать от ноутбука или USB-хаба с достаточной токоотдачей.

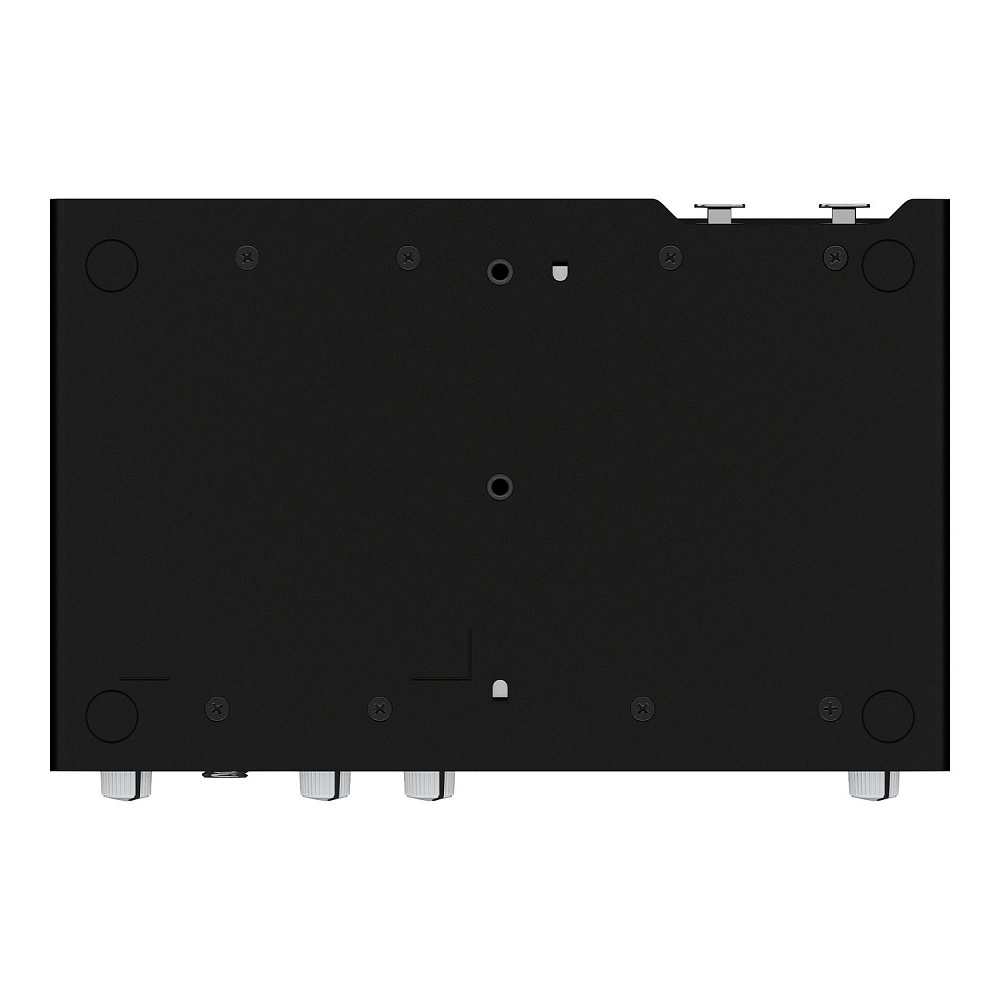

Конструктивно RUio16-D выполнен в компактном металлическом корпусе габаритами 180 × 42 × 121 мм и весит 1,0 кг, что позволяет разместить его на столе, закрепить на стойке или просто положить в рюкзак. Корпус рассчитан на условия гастролей и интенсивной эксплуатации, а резиновые ножки предотвращают скольжение и защищают поверхность. Для стационарной установки в 19-дюймовую стойку на нижней панели предусмотрены отверстия под винты M4 — устройство занимает половину рэкового пространства (half-rack). Рабочая температура — от 0 до +40 °C, температура хранения — от −20 до +60 °C, что соответствует стандартам профессионального оборудования.

RUio16-D полностью совместим с экосистемой Dante и оборудованием Yamaha. Устройство работает с цифровыми консолями серий DM7↗, DM5↗ и DM3↗ (DM3 — при наличии Dante), а также с консолями серий CL↗ и QL↗ через карты Dante. Для расширения аналогового ввода-вывода в системе используются сценические боксы Tio1608-D2↗ или Rio3224-D3↗, а для построения отказоустойчивых сетей — коммутаторы SWP2-10MMF↗ и SWP1-8MMF↗. Настройка Dante-маршрутизации выполняется через Dante Controller↗, а для мониторинга сети используется Yamaha LAN Monitor↗.
