8-канальный двунаправленный аудиопорт LES DME-18ASD-10P

В современном профессиональном аудиопроизводстве и системах вещания всё большее распространение получают IP-аудиосети, позволяющие передавать многоканальный звук по стандартным Ethernet-кабелям на большие расстояния без потери качества. Технологии AES67 и Dante стали отраслевым стандартом для построения распределённых аудиосистем в студиях, концертных залах, на спортивных аренах и в телевизионных комплексах. LES DME-18ASD-10P — это 8-канальный двунаправленный аудиопорт, предназначенный для преобразования цифровых аудиоданных формата AES67 (Dante), передаваемых по сети Ethernet, в аналоговые звуковые сигналы и обратно. Устройство обеспечивает одновременный приём и передачу 8 независимых симметричных аудиосигналов линейного уровня, что делает его идеальным решением для интеграции аналогового оборудования в современные IP-аудиосети.

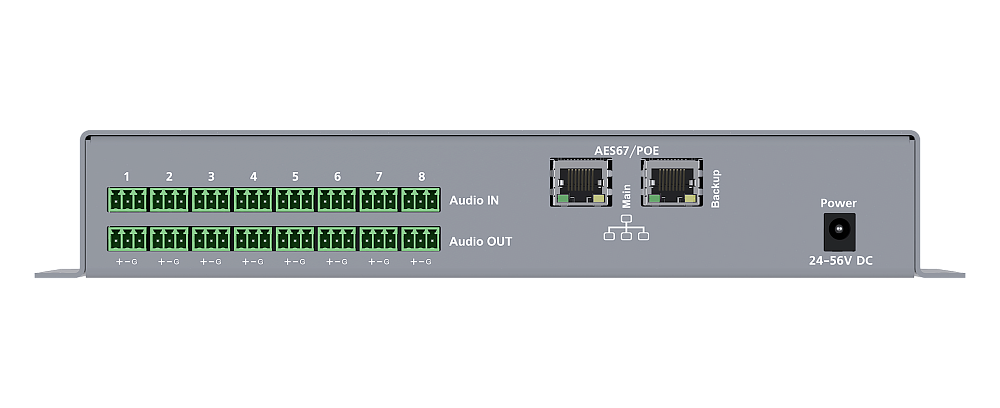

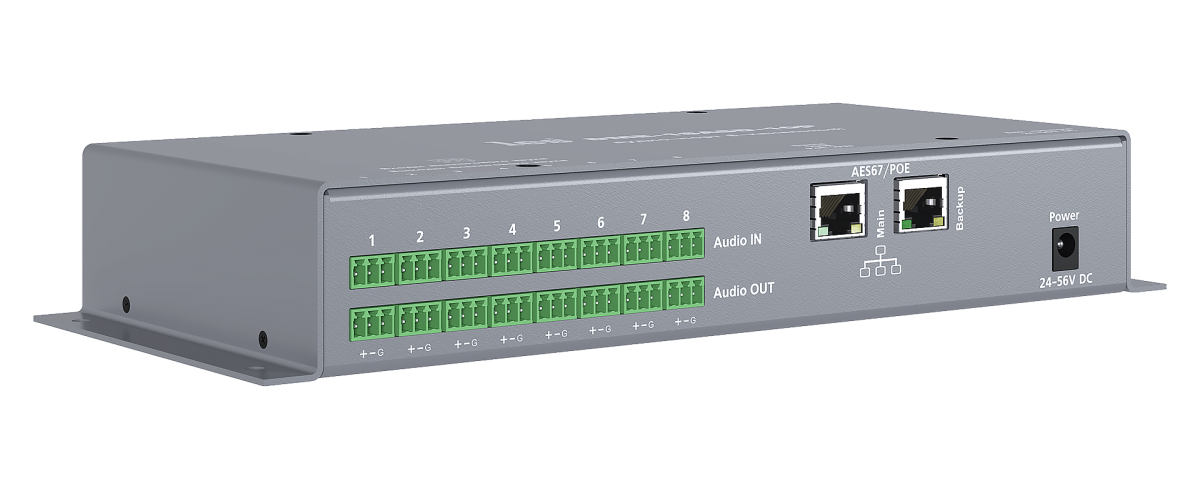

Аудиопорт DME-18ASD-10P оснащён 16 разъёмами Phoenix с шагом 3,5 мм (8 входов и 8 выходов), каждый из которых представляет собой 3-контактный клеммный разъём для подключения симметричных аналоговых линий. Такое исполнение обеспечивает надёжное и удобное подключение к внешним устройствам — микшерным пультам, звуковым процессорам, усилителям мощности, системам конференц-связи и другому профессиональному оборудованию. Входное и выходное сопротивление составляет 600 Ом и 50 Ом соответственно, что гарантирует правильное согласование с большинством студийных устройств.

Цифровой тракт аудиопорта поддерживает формат AES67 (Dante) с частотой дискретизации 48 кГц и глубиной 24 бит. Устройство обеспечивает передачу 8 каналов в каждом направлении — 8 входных и 8 выходных каналов одновременно. Коэффициенты передачи при аналого-цифровом и цифро-аналоговом преобразовании фиксированы: уровню 0 dBFS цифрового входного сигнала соответствует выходное аналоговое напряжение 4,8 В (эффективное значение), или +16 dBu. Входное аналоговое напряжение 2 В (эффективное значение), или +8 dBu, соответствует уровню 0 dBFS цифрового выходного сигнала. Полоса пропускания по уровню –3 дБ составляет от 25 до 20 000 Гц, что полностью перекрывает слышимый диапазон частот. Уровень собственных шумов звукового тракта в полосе 20–20 000 Гц не превышает –75 дБм, обеспечивая высокое отношение сигнал/шум и чистоту звука.

Для подключения к аудиосети в устройстве предусмотрены два независимых порта Gigabit Ethernet (1000BASE-T) с разъёмами RJ45: основной «Main» и резервный «Backup». При нарушении работы основного порта устройство автоматически переключается на резервный порт, обеспечивая непрерывность передачи аудиоданных — это критически важно для трансляций в прямом эфире, где даже кратковременная потеря сигнала недопустима. Оба порта используют стандарт 1000BASE-T (Gigabit Ethernet), что гарантирует достаточную пропускную способность для передачи 8 каналов аудио с минимальной задержкой.

Питание аудиопорта может осуществляться двумя способами: по технологии PoE (Power over Ethernet) через основной сетевой порт либо от внешнего источника постоянного напряжения 24–56 В через разъём DC jack 2,1 мм на задней панели. Центральный контакт разъёма имеет положительную полярность, а схема устройства защищена от неправильной полярности подключения. Потребляемая мощность не превышает 8 Вт, что позволяет использовать устройство даже в условиях ограниченного энергоснабжения. Внешний блок питания в комплект поставки не входит, что даёт возможность использовать любой подходящий источник в зависимости от условий эксплуатации.

Аудиопорт DME-18ASD-10P выполнен в компактном металлическом корпусе размерами 277 × 44 × 120 мм. Вес устройства составляет всего 0,6 кг, что позволяет легко разместить его в монтажной стойке, на горизонтальной или вертикальной поверхности. Для этого предусмотрены специальные монтажные кронштейны, позволяющие устанавливать устройство в любом удобном положении. Размер установочного контура составляет 265 × 90 мм, диаметр крепёжных отверстий — 4,5 мм. Такая конструкция делает аудиопорт универсальным решением для стационарных и мобильных установок.

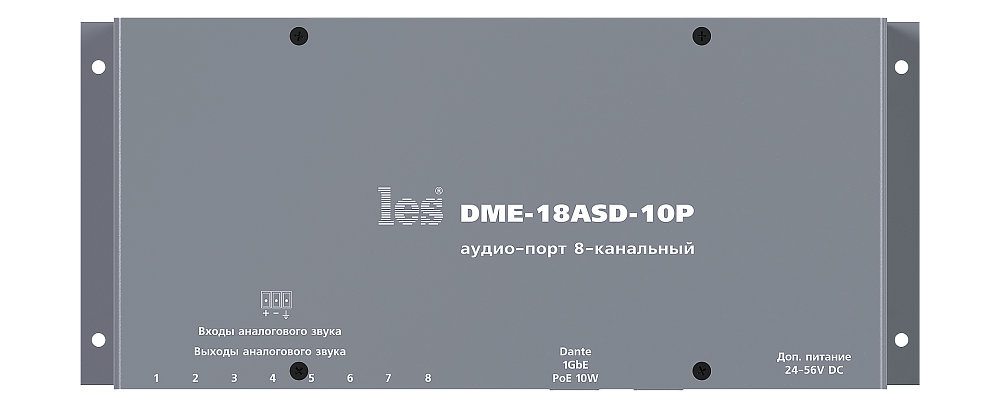

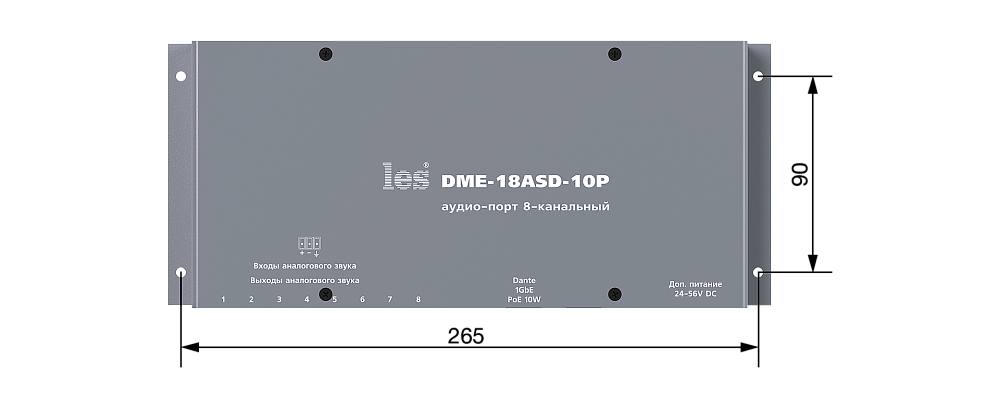

Аудиопорт не имеет органов оперативного управления на корпусе. Настройка сетевых параметров и маршрутизации аудиосигналов выполняется с помощью специализированного программного обеспечения (например, Dante Controller), что обеспечивает гибкость конфигурации и централизованное управление всей аудиосетью. Присвоенный производителем идентификатор устройства вида Audiocom XXXX-YYYY указан на этикетке, расположенной на правой стороне корпуса. После подачи питания устройство автоматически переходит в рабочий режим и не требует дополнительной настройки или калибровки.

Аудиопорт DME-18ASD-10P идеально подходит для использования в составе профессиональных систем, где требуется интеграция аналогового и цифрового аудиооборудования. В комплексе с другими устройствами бренда LES, такими как пульты комментаторов AR-212ASM↗ и AR-214ASM↗, аудиопорт позволяет передавать голос комментаторов по IP-сети на пульты звукорежиссёров или системы записи. Генераторы синхросигналов DG-08LTB↗ и DG-168LTG↗ обеспечивают временную привязку для систем, использующих сигналы LTC. Благодаря двум сетевым портам с автоматическим резервированием и гибким вариантам питания, DME-18ASD-10P станет надёжным звеном в любой профессиональной аудиосистеме.
