Стойка журавль GreenBean Titan PRO 368MB WIND-UP MEGA BOOM на колесах

В крупных кинопавильонах и просторных фотостудиях часто возникает задача расположить массивный осветительный прибор на значительной высоте с возможностью наклона, поворота и изменения вылета стрелы. Стойка-журавль GreenBean Titan PRO 368MB WIND-UP MEGA BOOM на колесах — это инженерный комплекс, созданный для того, чтобы объединить в себе возможности мощной редукторной стойки и управляемой телескопической стрелы. Это не просто опора, а полноценная крановая система, которая позволяет одному оператору, находясь на уровне пола, безопасно поднимать, позиционировать и направлять луч тяжелого источника света весом до 30 килограммов на высоте до 3,7 метра.

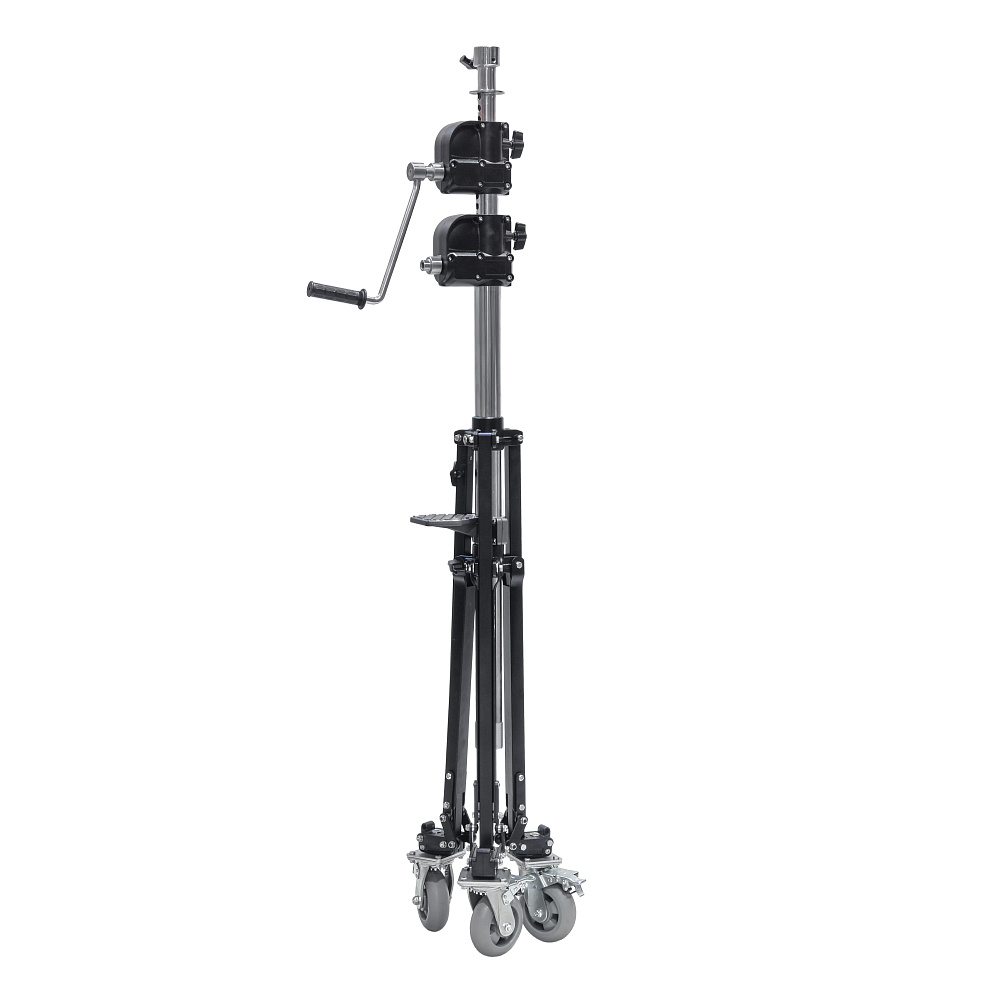

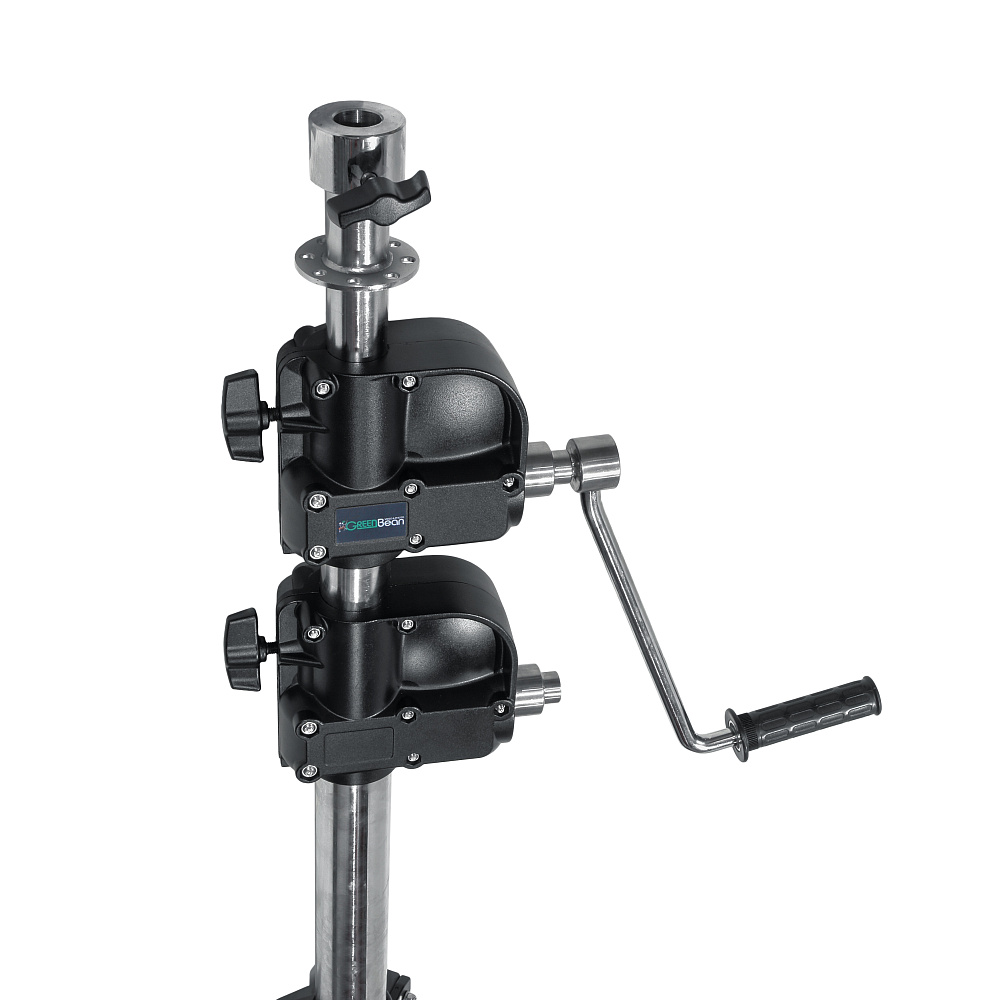

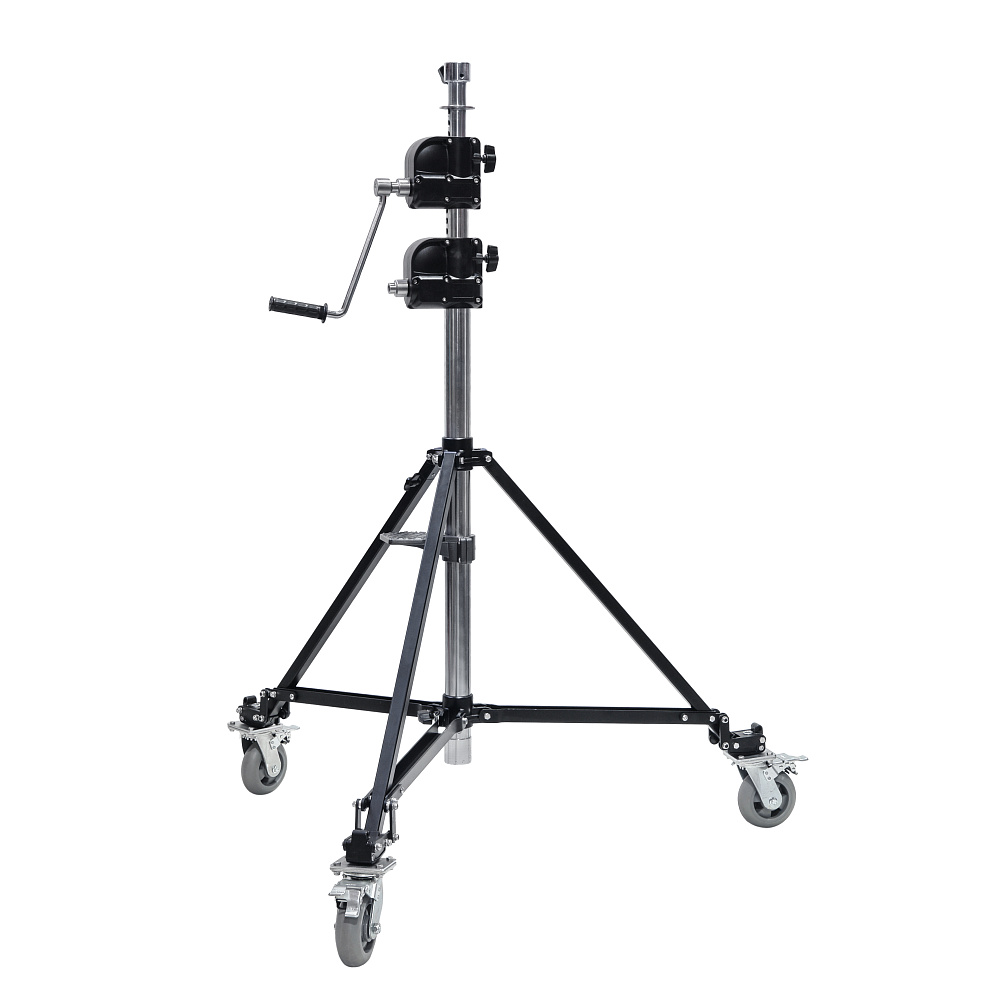

Фундаментом всей системы является редукторная стойка типа Wind-Up. В отличие от привычных стоек с ручной фиксацией секций, здесь используется механическая система подъема, позволяющая справляться с большим весом без физического усилия. Трехсекционная колонна из нержавеющей стали способна поднимать оборудование массой до 50 килограммов. Для ее выдвижения и опускания используется система из двух редукторов с корпусами из литого алюминиевого сплава, приводимая в движение большой съемной рукояткой. Это позволяет одному человеку плавно и с высокой точностью изменять высоту расположения перекладины в широком диапазоне — от 177,5 до 368,5 сантиметров. Данный принцип работы полностью исключает физическую нагрузку на оператора: вместо того чтобы поднимать тяжелый прибор вручную, вы просто вращаете рукоятку, а редуктор делает всю работу за вас, перемещая колонну с завидной легкостью и контролем.

Безопасность дорогостоящего оборудования — главный приоритет в конструкции стойки WIND-UP. Стойка оснащена системой автоматической защиты от обратного хода, построенной на червячной передаче. Этот механизм полностью исключает самопроизвольное падение колонны — даже если вы в какой-то момент отпустите рукоятку, колонна останется на месте. Для дополнительной страховки на центральной колонне предусмотрены специальные технологические отверстия и механический винтовой фиксатор, который позволяет жестко застопорить конструкцию на любой промежуточной высоте, гарантируя абсолютную неподвижность во время съемки.

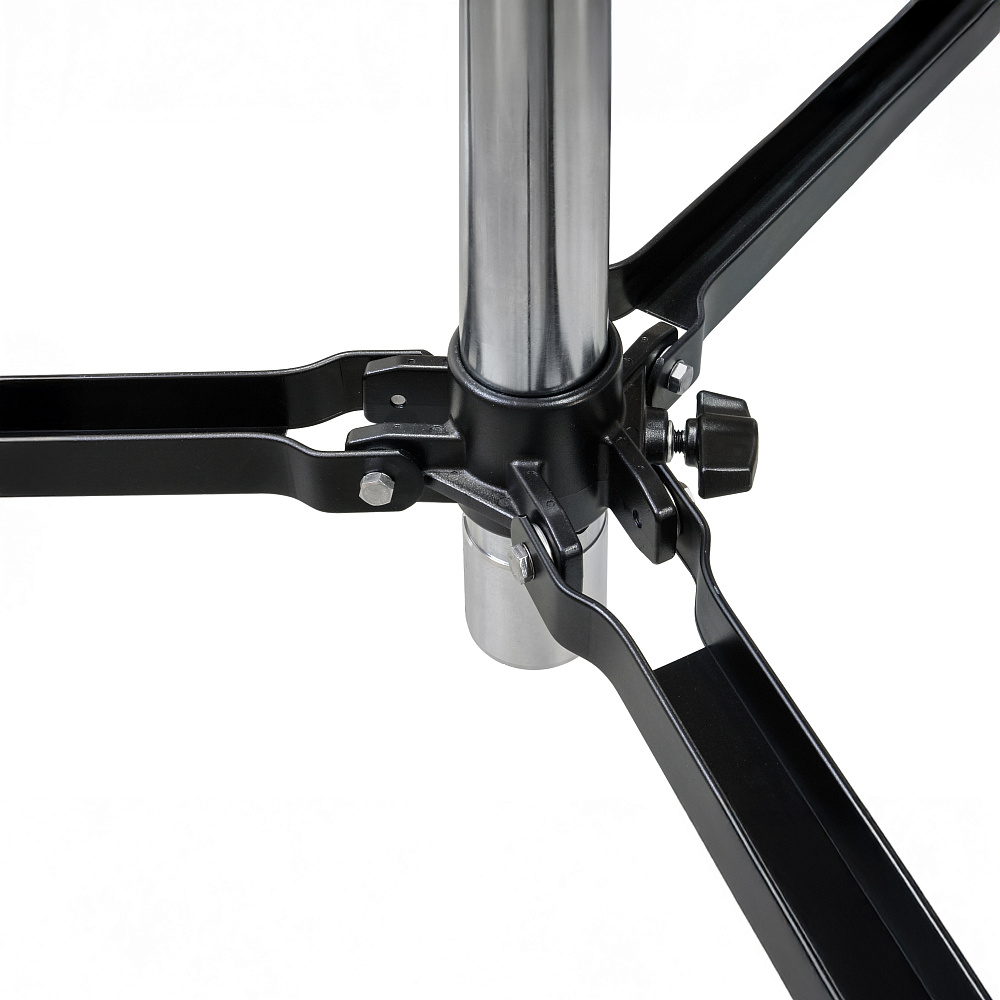

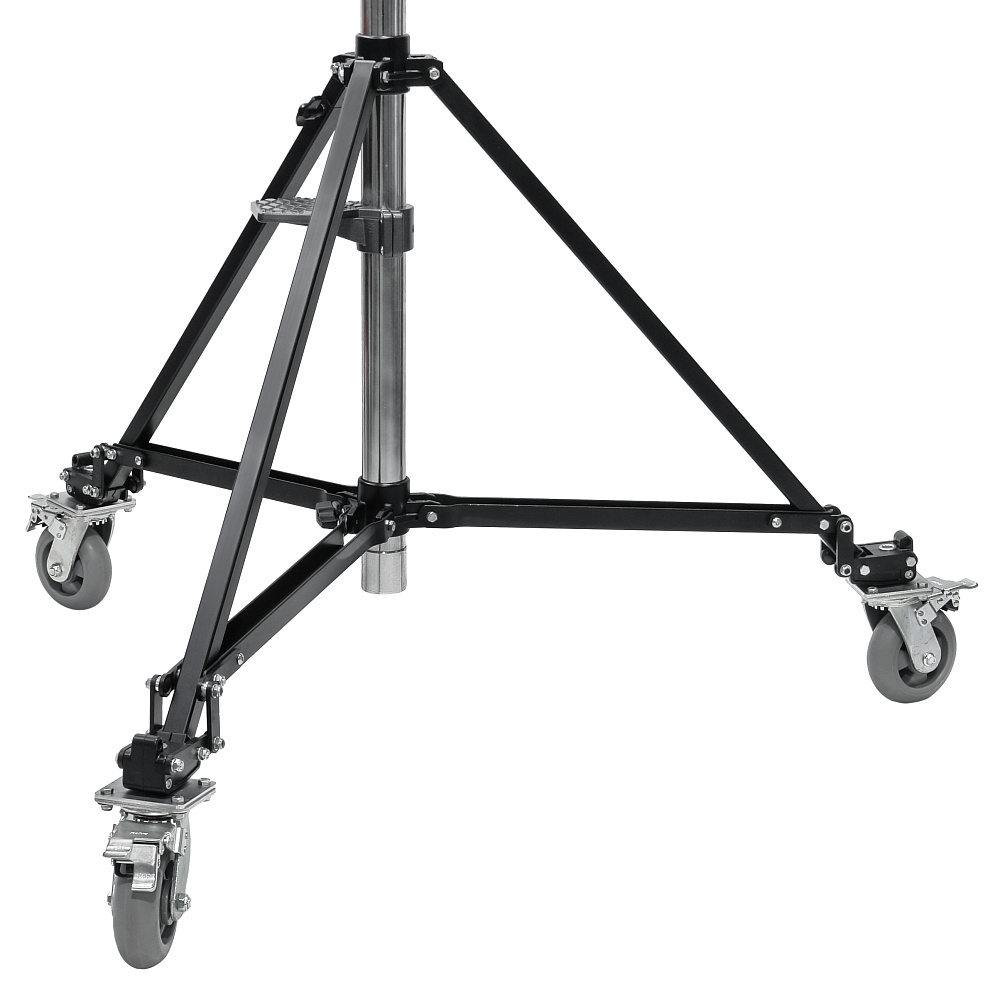

Особого внимания заслуживает конструкция основания. Тренога выполнена из трех стальных ножек квадратного профиля 30х30 мм, которые в рабочем положении раздвигаются, образуя окружность диаметром 154 см. Такая широкая база обеспечивает исключительную устойчивость даже при полностью выдвинутой стреле и максимальной нагрузке. Наличие специальной выравнивающей (скользящей) ноги позволяет компенсировать перепады уровня пола, что особенно важно при работе на неровных поверхностях или при установке стойки вплотную к стене. Для повышения жесткости конструкции и предотвращения случайного раздвижения ног они соединяются прочной алюминиевой растяжкой из П-образного профиля с винтовым фиксатором. Эта растяжка не только делает стойку более устойчивой, но и придает всей системе дополнительную монолитность, исключая любые люфты в основании.

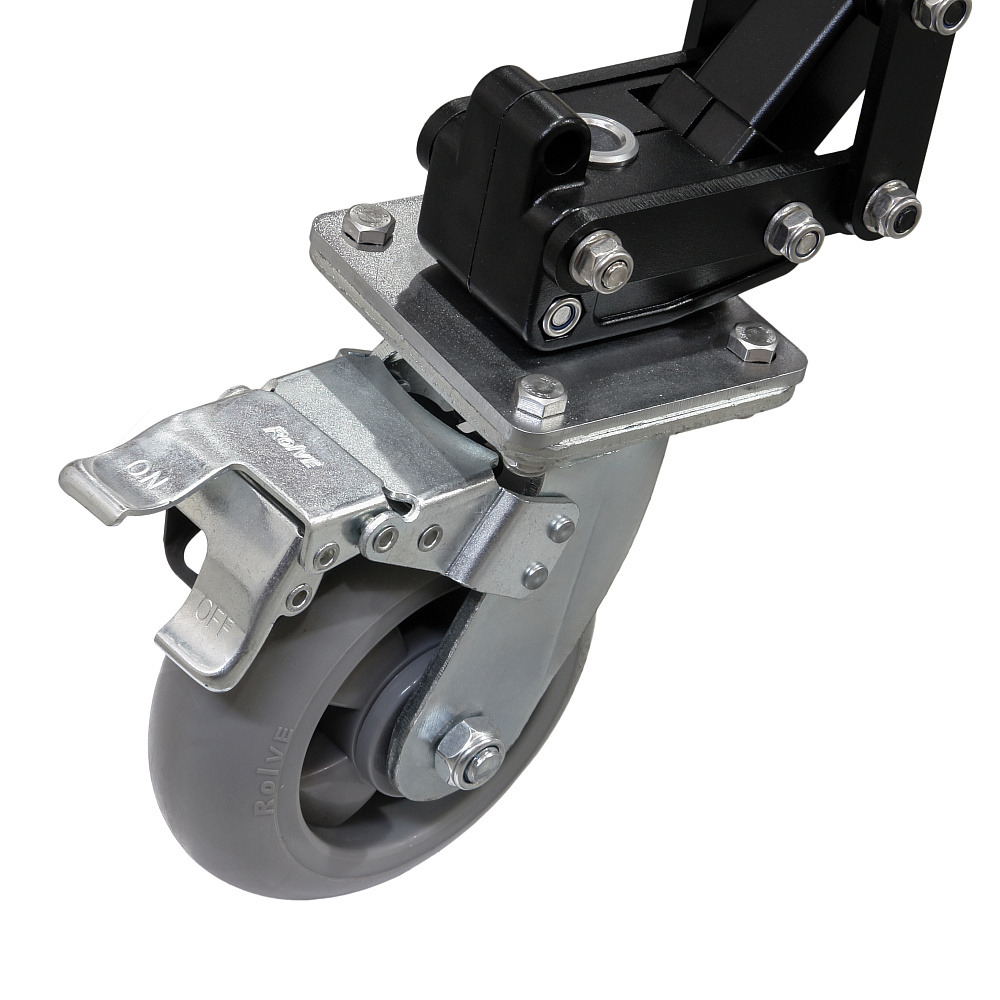

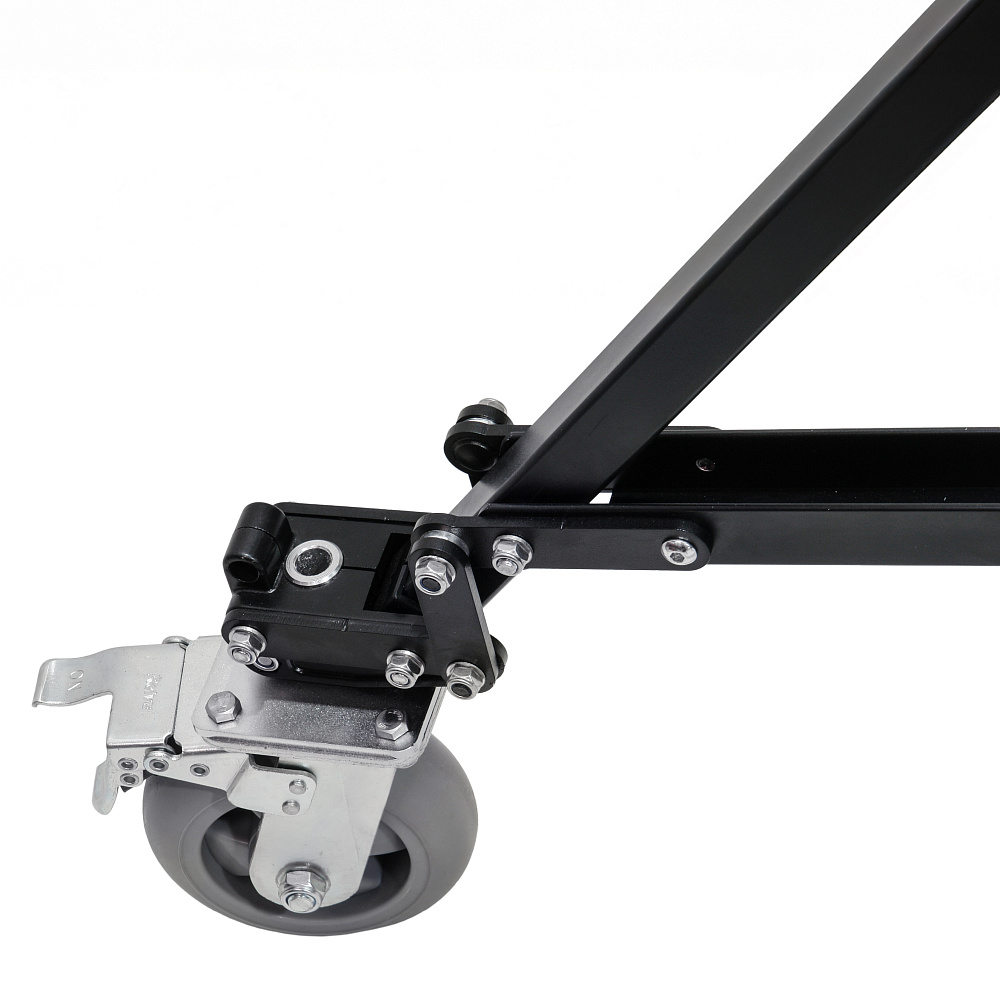

Мобильность на съемочной площадке обеспечивается колесной базой. Три колеса диаметром 150 мм с резиновыми протекторами обеспечивают бесшумное и плавное перемещение стойки по студии или павильону, даже когда на ней уже установлено тяжелое оборудование. Каждое колесо оснащено индивидуальным тормозным механизмом, который блокирует как движение, так и вращение, гарантируя, что стойка останется неподвижной в нужной точке после того, как вы остановитесь и нажмете на педаль тормоза. Массивные резиновые протекторы эффективно гасят мелкие вибрации при перемещении и не оставляют следов на напольных покрытиях.

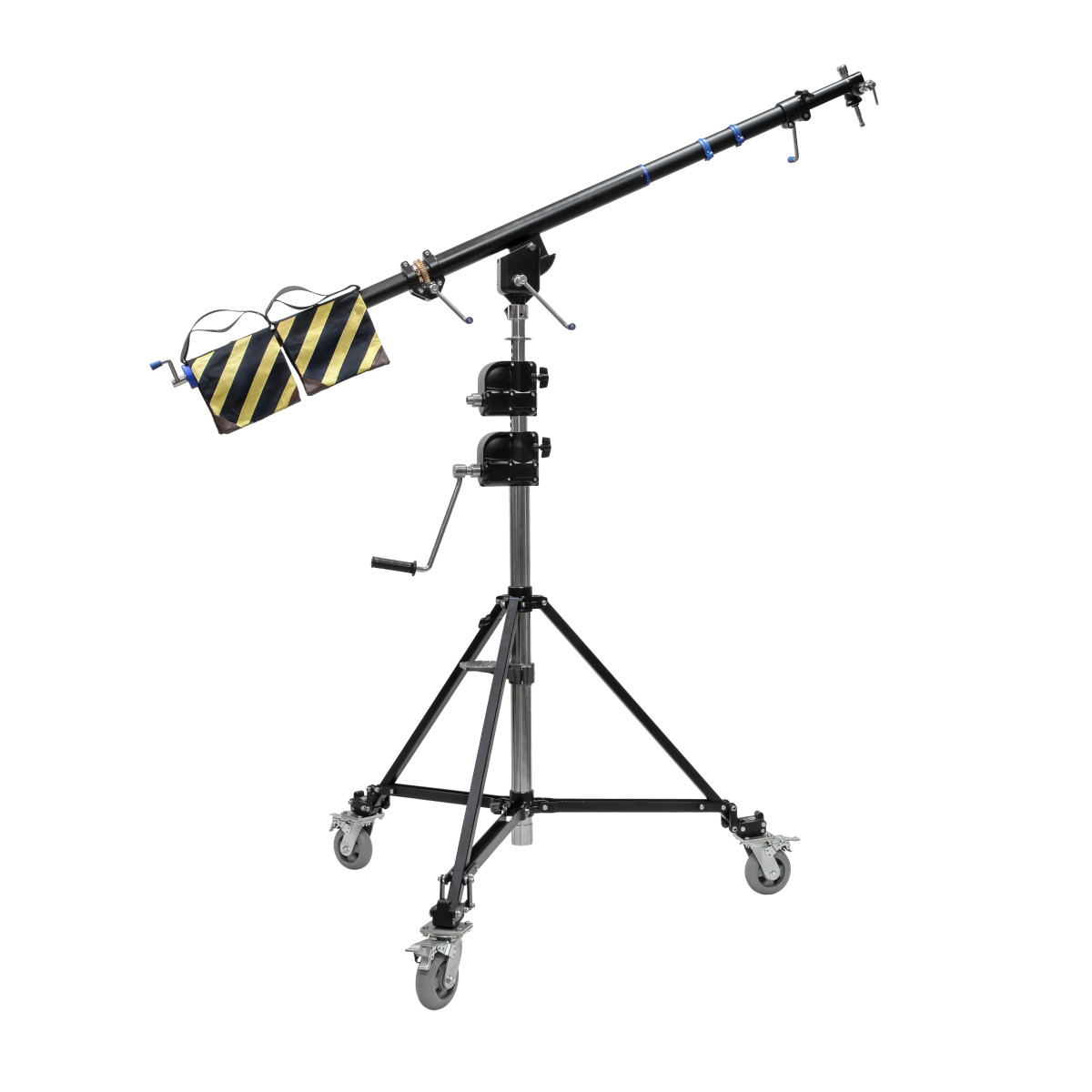

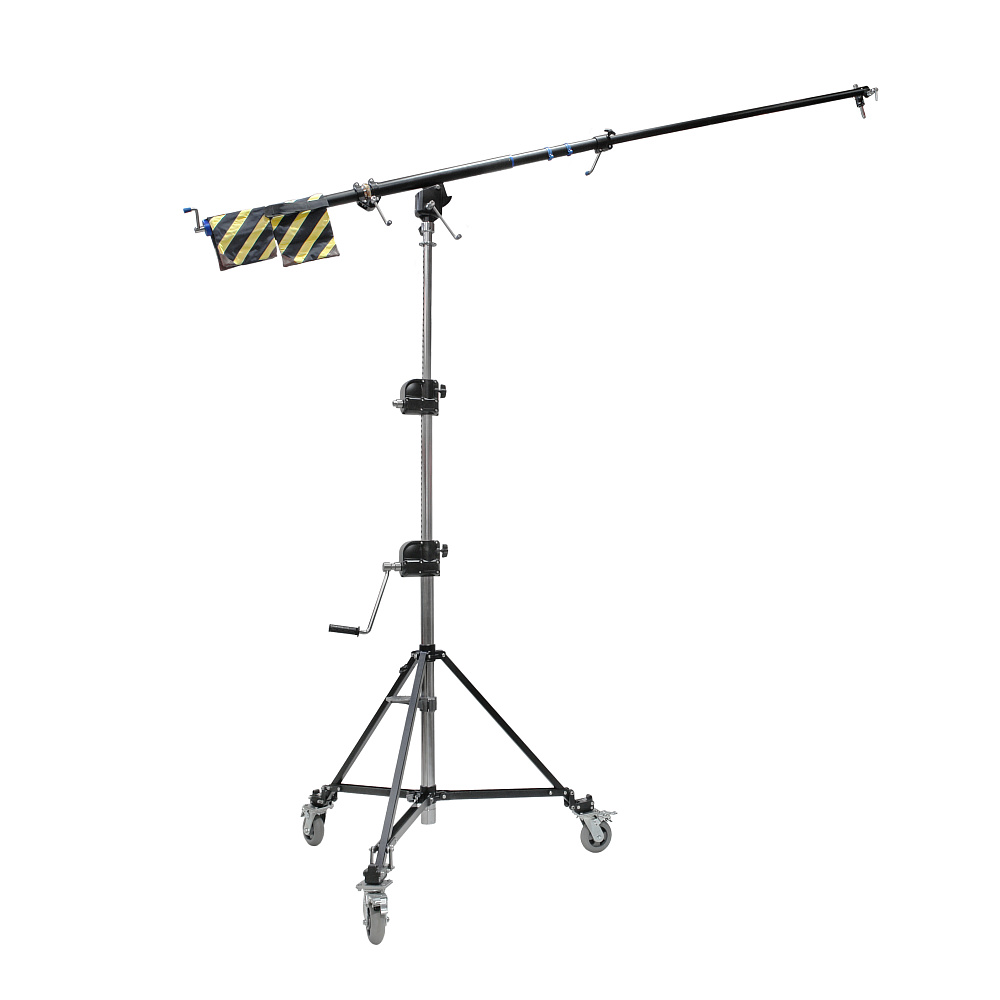

Основной функциональный элемент — это сама перекладина-журавль MEGA BOOM. Она представляет собой двухсекционную телескопическую стрелу, выполненную из высококачественного черного анодированного алюминия. Такое сочетание материалов (прочная сталь в основании стойки и более легкий, но жесткий алюминий в стреле) позволяет добиться оптимального баланса между грузоподъемностью и общим весом конструкции. Длина стрелы регулируется в диапазоне от 216 до 371 сантиметра, что позволяет гибко управлять вылетом. Допустимая нагрузка на перекладину варьируется в зависимости от ее вылета: до 30 килограммов при минимальной длине стрелы и до 10 килограммов при полностью выдвинутой. В большинстве сценариев этого более чем достаточно для установки профессиональных LED-панелей, приборов с линзой Френеля и других тяжелых осветителей.

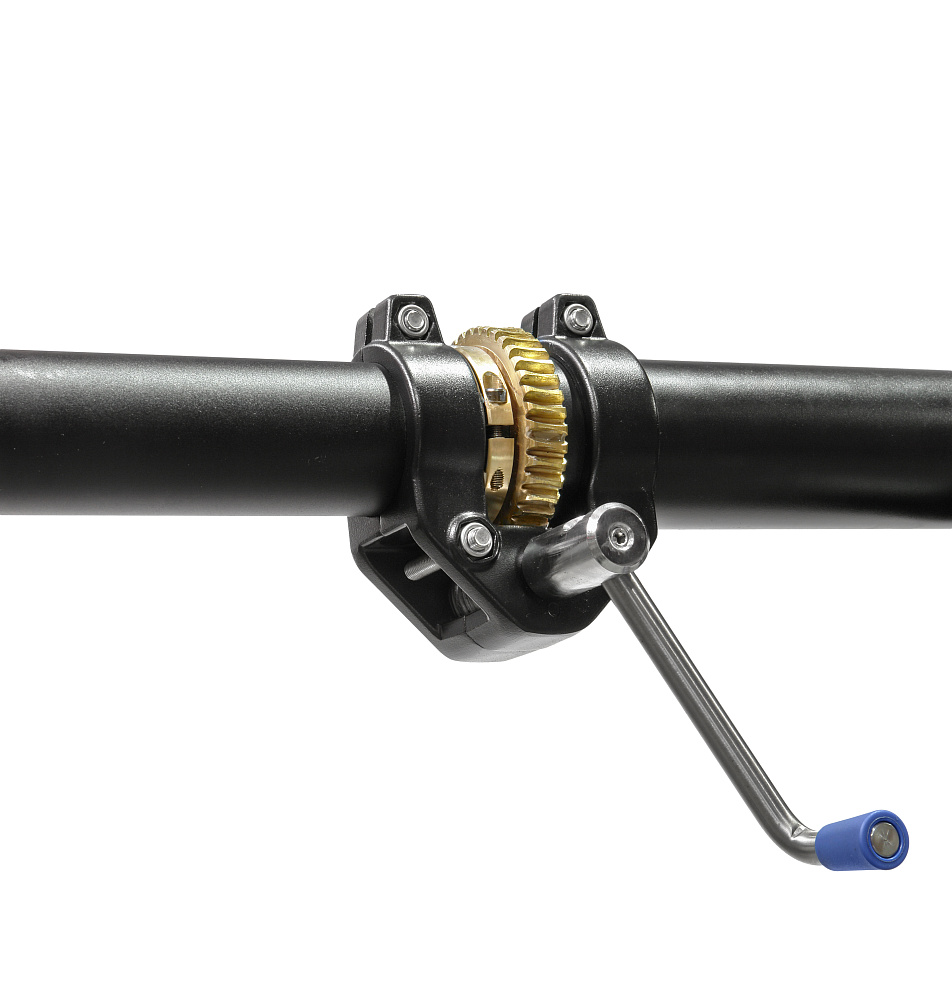

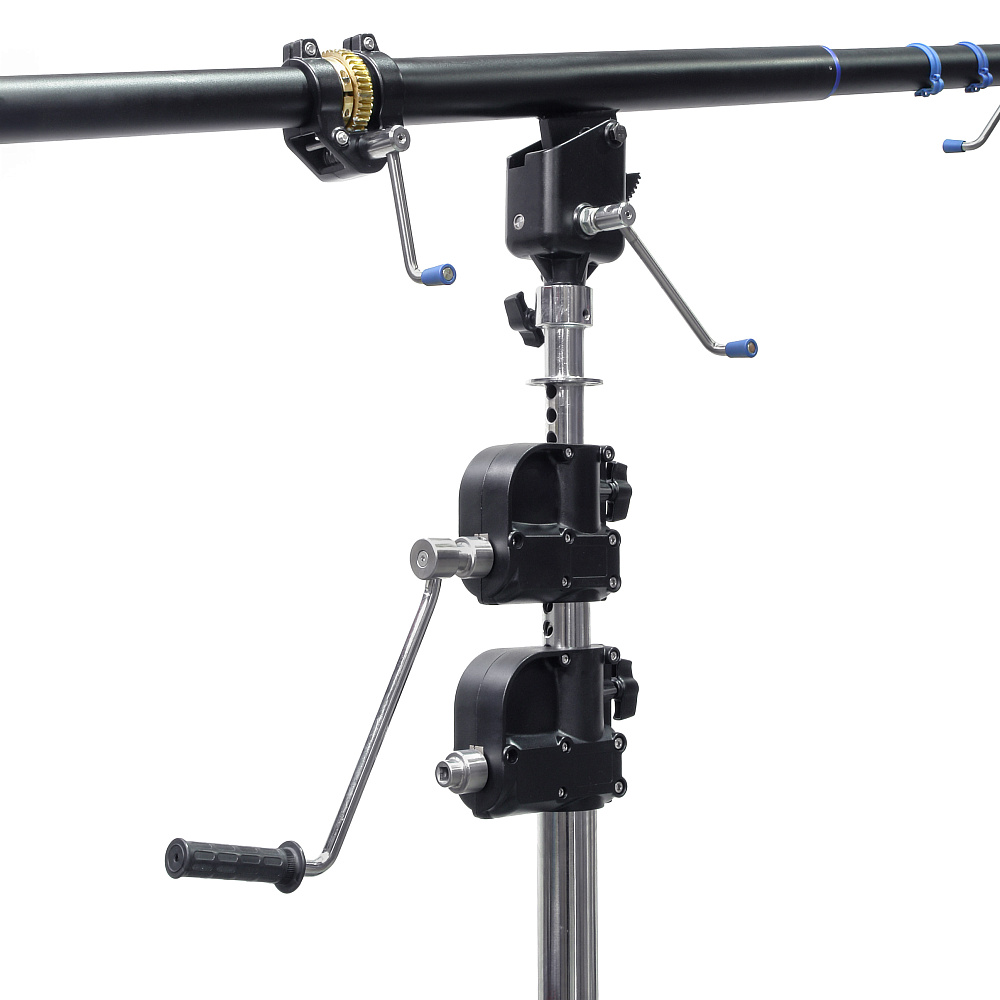

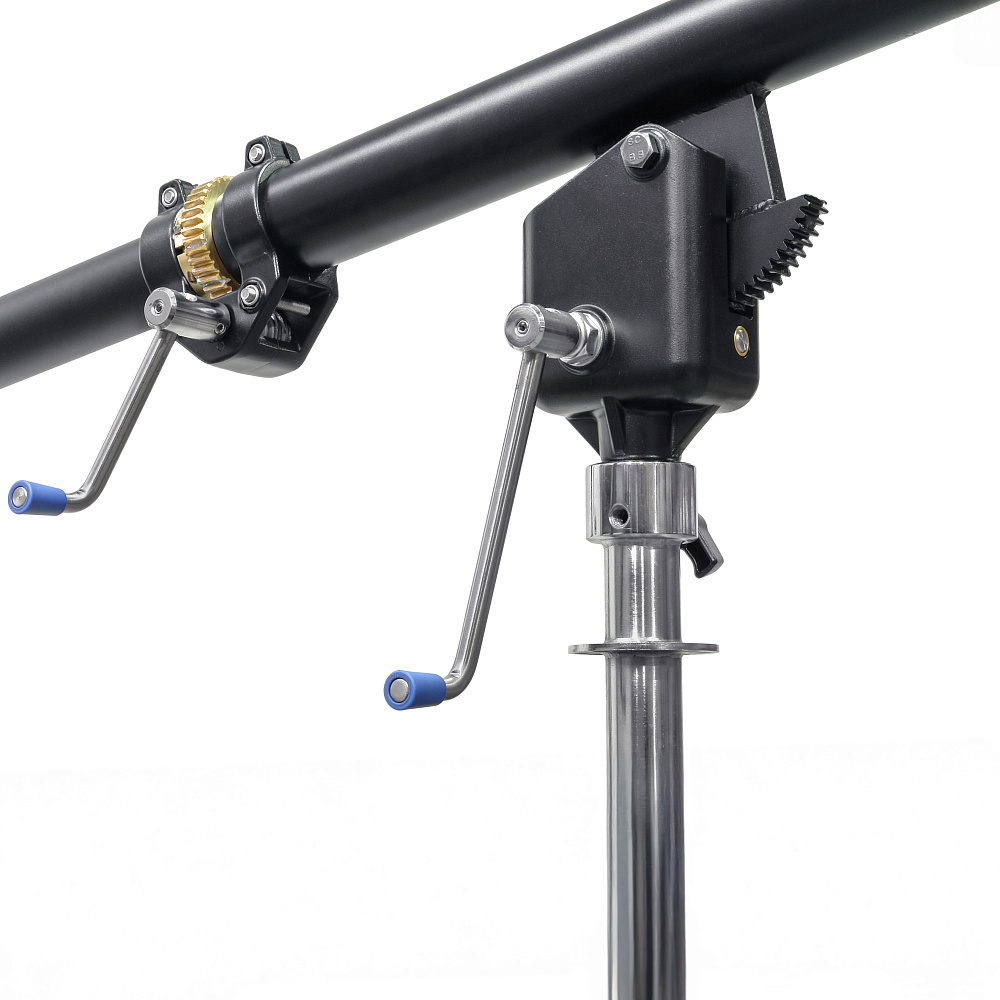

Перекладина устанавливается на стойку с помощью мощного штифта Junior Pin диаметром 28 мм, который входит в верхнее гнездо Junior центральной колонны. Такое соединение является индустриальным стандартом для тяжелого студийного оборудования и гарантирует надежную, безлюфтовую фиксацию стрелы. Стрела оснащена полноценной системой управления головкой с двумя степенями свободы: наклон головки с закрепленным на ней осветителем осуществляется вращением рукоятки на конце стрелы, а вращение вокруг своей оси — рукояткой червячного редуктора в средней части стрелы. Оба механизма имеют плавный ход и надежную фиксацию, позволяя с высокой точностью направить луч света в нужную точку.

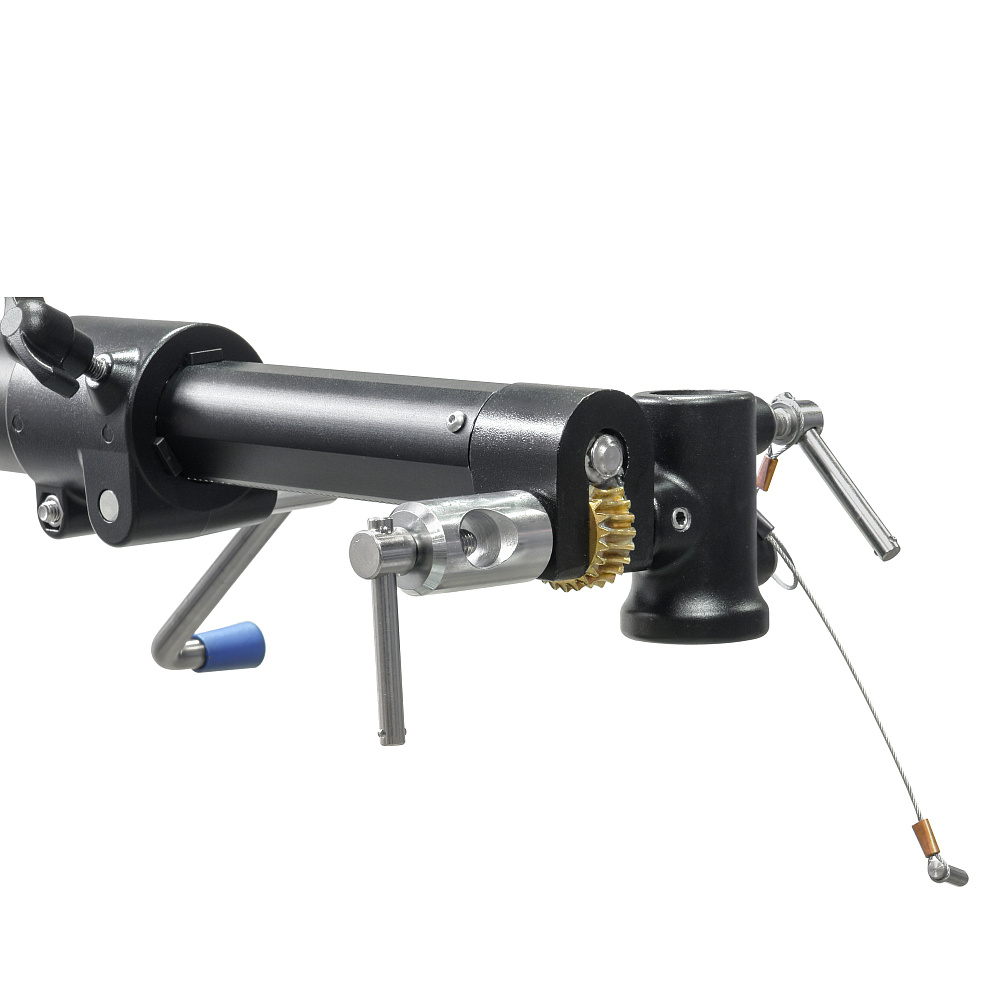

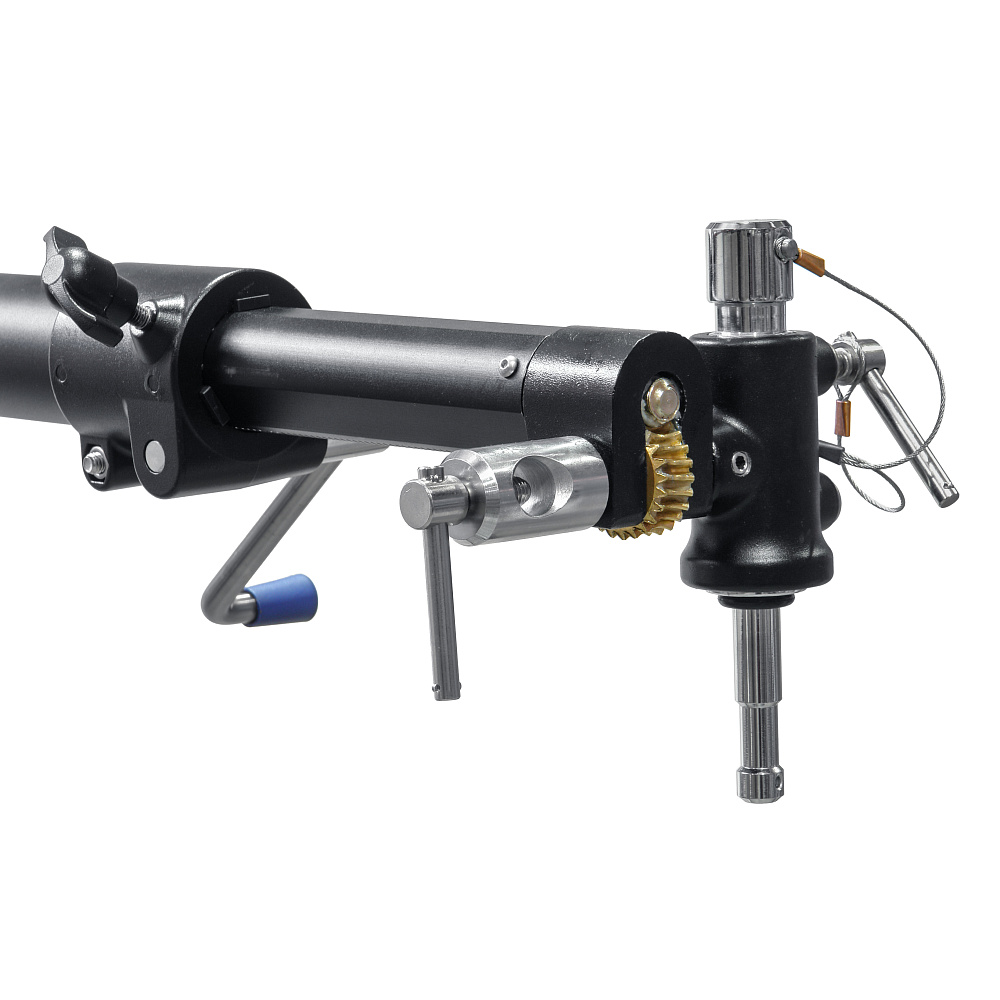

Сама головка перекладины спроектирована с учетом максимальной универсальности. Конструкция предусматривает два метода крепления осветительного прибора: непосредственно в двустороннее гнездо Junior 28 мм либо на съемный штифт Baby Pin диаметром 16 мм. Штифт Baby Pin оснащен резьбой 5/8 дюйма и при необходимости может быть заменен на переходник. Это позволяет устанавливать на стрелу как тяжелые профессиональные осветители с креплением Junior, так и более легкие приборы с посадочным местом Baby Pin. Для дополнительной безопасности установки предусмотрен страховочный стальной тросик, который удерживает штифт в случае его случайного ослабления. На одной оси червячного механизма наклона головки также размещено установочное отверстие 16 мм, предназначенное для монтажа вспомогательного оборудования.

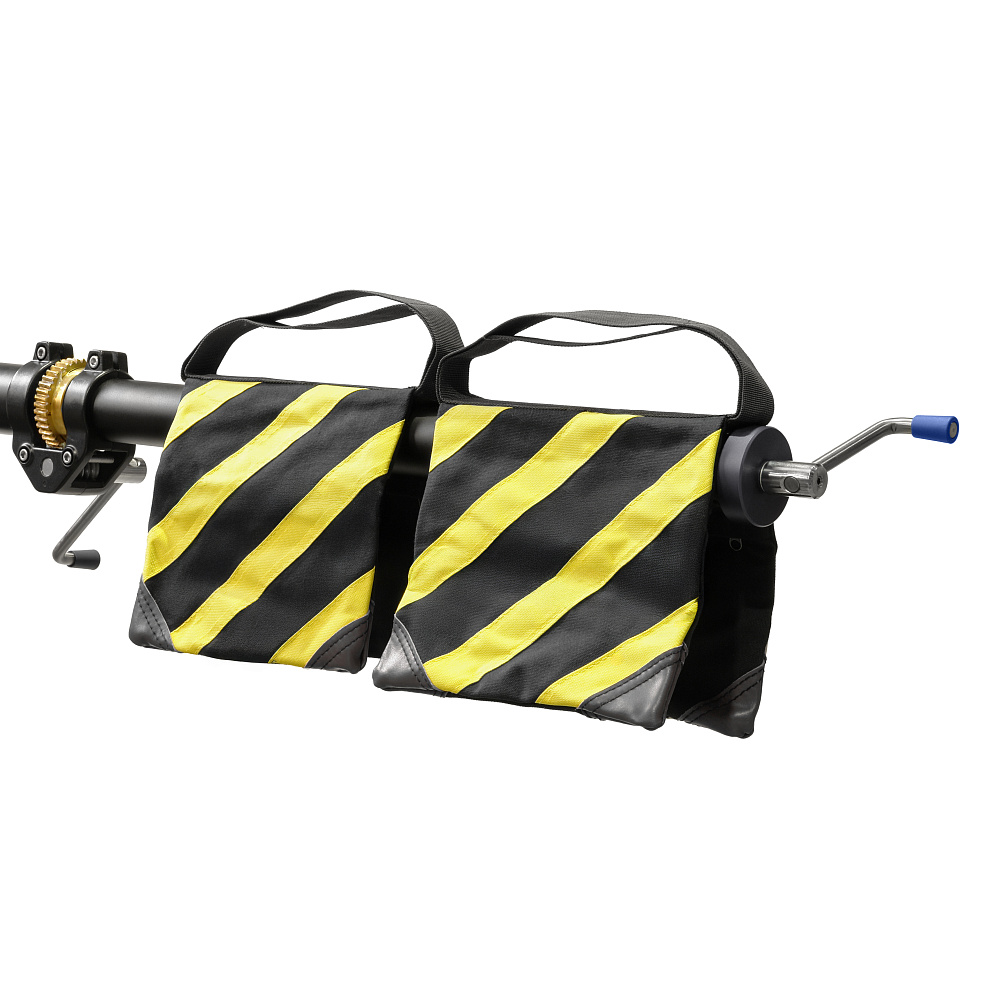

В комплект поставки входят два тканевых балластных мешка для заполнения сыпучими материалами (песком, дробью). Противовес является обязательным условием безопасной работы с перекладиной-журавлем при значительном вылете стрелы и установке тяжелого оборудования. Мешки крепятся на специальном крюке на противоположном от головки конце стрелы, компенсируя момент нагрузки и гарантируя абсолютную устойчивость системы даже при максимальном вылете. На центральной колонне стойки для удобства работы предусмотрена регулируемая подножка.

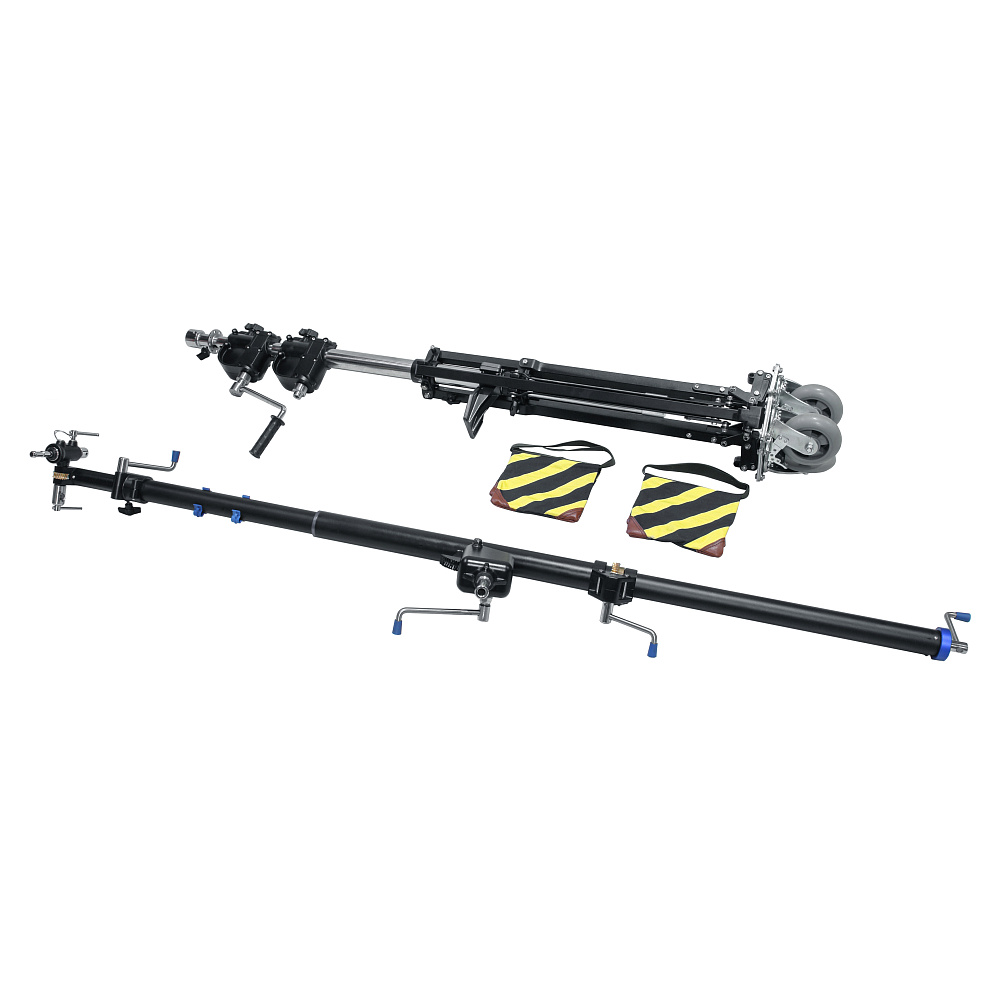

Общий вес конструкции (стойка и перекладина) составляет 56 килограммов. При этом стойка отдельно весит 38,7 кг, а перекладина — 16,86 кг. В сложенном для хранения и транспортировки виде стойка имеет длину 201 см. Благодаря стационарным колесам и относительно компактным размерам в транспортировочном положении систему можно перемещать по площадке и перевозить в специализированном автомобиле. Приобрести стойку-журавль GreenBean Titan PRO 368MB WIND-UP MEGA BOOM на колесах можно в магазине vismedia.ru.
