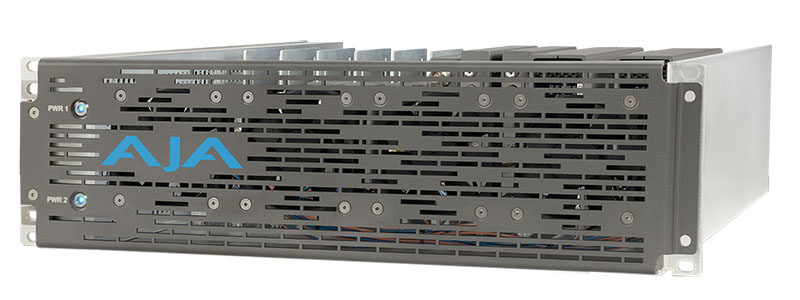

Рэковый фрейм AJA DRM2-PLUS-P1

В мире профессионального видеопроизводства, где rack-комната часто напоминает муравейник из блоков питания, а поиск свободной розетки превращается в квест, наличие единого центра для размещения и питания оборудования — это не просто удобство, а суровая необходимость. Именно таким центром и стал AJA DRM2-PLUS-P1 — трёхюнитовый рэковый фрейм с пассивным охлаждением и одним блоком питания, который был представлен летом 2025 года на выставке InfoComm. Это устройство пришло на смену хорошо известному DRM2 и принесло с собой целый ряд важных изменений, делающих работу с парком мини-конвертеров заметно удобнее. И первое, что бросается в глаза — это гибкая модульная архитектура с продуманной системой доступа, которая позволяет заменять устройства, не снимая фрейм с рэка.

Двенадцать модульных карьеров, которые идут в комплекте, — это настоящая инженерная удача. Каждый конвертер закрепляется на своём карьере, который затем просто задвигается в слот фрейма. Чтобы заменить устройство, не нужно снимать весь фрейм с рэка: достаточно открыть откидную переднюю панель и вытащить нужный карьер. На всё про всё уходит меньше минуты. Для тех, кто обслуживает большие инсталляции в режиме 24/7, такая возможность «горячей» замены без демонтажа — не прихоть, а суровая необходимость, которая экономит часы времени и нервы технического персонала.

Фрейм рассчитан на двенадцать стандартных мини-конвертеров AJA, но это лишь базовая комплектация. Используя опциональные Y-кабели, можно установить до двадцати четырёх компактных устройств — таких как FiDO, HA5-Plus, Hi5-Plus, V2Analog или V2Digital. С другой стороны, для мощных устройств нового поколения — например, DANTE-12GAM или UDC-4K — предусмотрена установка до шести штук в формате «один на два слота». Такая гибкость означает, что вы не привязаны к одному типу устройств и можете комбинировать их внутри фрейма как угодно, подстраивая конфигурацию под конкретный проект. Более того, DRM2-Plus позволяет установить внутри сторонний USB-хаб для коммуникации с конвертерами, что упрощает их конфигурацию через фирменное ПО AJA.

Пассивная лицевая панель — это ключевая особенность модели P1, которая определяет её позиционирование. Здесь нет вентиляторов, а значит — полная тишина при работе. Это делает P1 идеальным выбором для звукозаписывающих студий, аппаратных, расположенных непосредственно в рабочих помещениях, и любых других сред, где каждый лишний децибел на счету. Алюминиевый корпус сам по себе служит пассивным радиатором, эффективно отводя тепло от установленных конвертеров. AJA предоставляет чёткие рекомендации по выбору между пассивным и активным охлаждением: если температура в помещении не превышает 30 градусов Цельсия, пассивного охлаждения достаточно при суммарном энергопотреблении до 100 ватт. При более высокой температуре — до 75 ватт. Для большинства студийных и аппаратных условий этого более чем достаточно.

Блок питания здесь один, мощностью 288 ватт, и этого хватает для одновременной работы двенадцати стандартных конвертеров с солидным запасом. Тринадцать стабилизированных линий +12V постоянного тока (двенадцать для конвертеров и одна для опциональной активной лицевой панели) заведены напрямую от блока питания, без промежуточных преобразователей. Это сводит к минимуму риск отказа из-за неисправности одного кабеля и обеспечивает предсказуемое, чистое питание для каждого устройства. Устройство принимает универсальное входное напряжение от 100 до 240 вольт с частотой 50 или 60 герц, так что его можно использовать в любой точке мира без дополнительных трансформаторов.

Архитектура DRM2-Plus предусматривает возможность апгрейда. Если сегодня вам достаточно одного блока питания, но вы предполагаете, что в будущем потребуется резервирование, вы можете позже докупить второй блок и перевести систему в конфигурацию, где выход из строя одного блока не приведёт к остановке работы. Это особенно актуально для критически важных применений вроде прямых трансляций и вещательных аппаратных. Сама AJA позиционирует модели с резервным питанием как решение для mission-critical приложений, и возможность начать с P1, а затем перейти на резервированную конфигурацию без замены всего фрейма — это разумный подход к бюджетированию.

Если посмотреть на реальные сценарии использования, DRM2-PLUS-P1 закрывает впечатляющий спектр задач. Двенадцать конвертеров DANTE-12GAM, установленные в одном фрейме, обеспечивают обработку до 384 каналов Dante-аудио — этого хватит для обслуживания крупнейшей телевизионной трансляции. Восемь конвертеров FiDO в сочетании с четырьмя 3GDA позволяют организовать сорок восемь каналов преобразования SDI в оптику и обратно. Двенадцать конвертеров HA5-Plus превращают двенадцать каналов 4K HDMI в 12G-SDI. А двенадцать устройств типа GEN10, распределяющих синхросигнал, могут обслужить до шестидесяти точек синхронизации. Возможность комбинировать разные типы конвертеров в одном фрейме — от аналоговых аудио до 12G-SDI — делает систему по-настоящему универсальной.

Корпус выполнен из стали и имеет стандартные размеры для 19-дюймового рэка: 48,26 сантиметра в ширину, 45,47 сантиметра в глубину и 13,26 сантиметра в высоту. Вес фрейма с двенадцатью карьерами, проводкой и сетевым шнуром составляет 4,2 килограмма. Устройство рассчитано на работу при температурах от 0 до 40 градусов Цельсия и может храниться в диапазоне от минус 40 до плюс 60 градусов. В комплекте с DRM2-PLUS-P1 поставляются двенадцать модульных карьеров, внутренняя проводка питания и сетевой шнур. Конвертеры и опциональные аксессуары приобретаются отдельно.
