Рэковый фрейм AJA DRM2-PLUS-A2

В мире профессионального видеопроизводства, где каждая секунда эфира стоит денег, а отказ оборудования может обернуться катастрофой, вопрос резервирования питания перестаёт быть просто опцией — он становится обязательным требованием. Любой опытный инженер подтвердит: блок питания — это та точка отказа, которая способна «положить» всю стойку, даже если каждый отдельный конвертер в ней находится в идеальном состоянии. Именно поэтому AJA выпустила AJA DRM2-PLUS-A2 — флагманскую конфигурацию фрейма DRM2-Plus, в которой реализовано активное охлаждение и резервированное питание в одном трёхюнитовом корпусе. Это именно та модель, которую выбирают для критически важных приложений: прямых трансляций, вещательных аппаратных, передвижных телевизионных станций и любых инсталляций, где простой оборудования недопустим ни при каких обстоятельствах.

DRM2-Plus дебютировал на выставке InfoComm в июне 2025 года и с тех пор успел стать заметным явлением на рынке рэковых фреймов для мини-конвертеров. Линейка включает четыре конфигурации, и A2 — это топовая версия, сочетающая активную лицевую панель с четырьмя вентиляторами и два независимых блока питания. Такая архитектура гарантирует, что выход из строя одного блока не приведёт к остановке работы всей системы. Резервный модуль автоматически подхватывает нагрузку, и процесс происходит настолько быстро, что ни один из установленных конвертеров не успевает потерять питание. Для эфирных аппаратных, где перезагрузка даже одного устройства может привести к рассинхронизации всего тракта, это не просто удобство — это базовая необходимость.

Если сравнивать с младшими моделями, разница становится очевидной. DRM2-PLUS-P1 и P2 оснащены пассивной лицевой панелью и различаются только количеством блоков питания. A1 добавляет активное охлаждение, но оставляет один блок питания. A2 же объединяет все преимущества: и вентиляторы, и дублированное питание. При этом архитектура предусматривает возможность апгрейда: если вы начали с версии с одним блоком, то позже можете докупить второй и перевести систему в резервированный режим без замены всего фрейма. Сама AJA позиционирует модели с резервным питанием как решение для mission-critical приложений, и это полностью соответствует реальной практике.

Когда заходит речь о вместительности, DRM2-PLUS-A2 показывает впечатляющую гибкость. В базовой конфигурации фрейм вмещает двенадцать стандартных мини-конвертеров AJA — таких как 3G-AM, FiDO, GEN10 или 3GDA. Каждое устройство устанавливается на модульный карьер (их в комплекте двенадцать), который просто задвигается в слот и фиксируется. Но настоящая магия начинается, когда вы используете опциональные Y-кабели DRM2-YC. Эти кабели позволяют разместить по два компактных конвертера в одном слоте, удваивая вместимость до двадцати четырёх устройств. Компактные модели — FiDO, HA5-Plus, Hi5-Plus, V2Analog, V2Digital — потребляют совсем немного энергии, так что суммарная мощность в 288 ватт остаётся достаточной даже при полной загрузке. С другой стороны, новое поколение крупных конвертеров — такие как DANTE-12GAM с его LCD-дисплеем и разъёмом Mini-XLR — занимает два слота, и фрейм вмещает до шести таких устройств.

Система охлаждения заслуживает отдельного разговора. Активная лицевая панель DRM2-PLUS-A2 оснащена четырьмя интегрированными вентиляторами, которые создают направленный воздушный поток через весь корпус. AJA рекомендует использовать активное охлаждение, если суммарное энергопотребление превышает 100 ватт при температуре в помещении до 30 градусов, и если превышает 75 ватт при температуре выше 30 градусов. На практике это означает, что в большинстве аппаратных, особенно в жарком климате или при плотной установке в рэке, активное охлаждение не просто желательно, а необходимо. Четыре вентилятора спроектированы так, чтобы уровень шума оставался приемлемым для работы в контрольной комнате, но при этом обеспечивал достаточный теплоотвод для предотвращения перегрева установленных конвертеров.

Архитектура питания здесь продумана до уровня, который ожидаешь от enterprise-оборудования. Два блока питания работают в режиме резервирования, и каждый способен выдать полную мощность в 288 ватт. Устройство принимает универсальное входное напряжение от 100 до 240 вольт с частотой 50 или 60 герц, так что его можно использовать в любой стране без дополнительных трансформаторов. Два сетевых разъёма на задней панели позволяют подключить блоки к разным источникам — например, к разным фазам или даже к разным UPS — для максимальной отказоустойчивости. Выходные линии организованы просто и надёжно: тринадцать стабилизированных выходов +12V постоянного тока, двенадцать для конвертеров и один для активной лицевой панели. Все линии заведены напрямую от блоков питания, без промежуточных преобразователей, что сводит к минимуму риск отказа из-за неисправности одного кабеля.

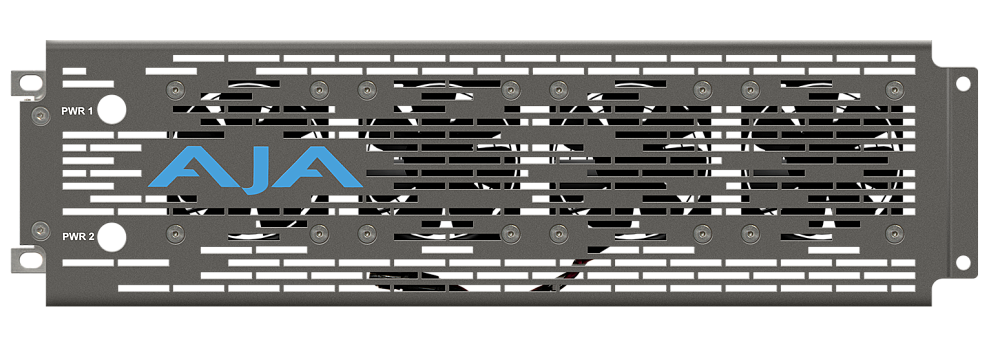

Доступ к установленным конвертерам — ещё одна область, где DRM2-Plus демонстрирует продуманность. Откидная передняя панель позволяет заменять устройства без снятия фрейма с рэка. Вам не нужно откручивать болты, вытаскивать всю конструкцию и отсоединять кабели. Достаточно открыть дверцу, выдвинуть нужный карьер, заменить конвертер — и всё это за считанные минуты. Для аппаратных, где каждый час простоя стоит денег, такая возможность «горячей» замены без демонтажа критически важна. Модульные карьеры, кстати, можно докупать отдельно — как поштучно, так и в упаковках по двенадцать штук, что позволяет гибко управлять парком оборудования.

Если посмотреть на реальные сценарии использования, DRM2-PLUS-A2 закрывает впечатляющий спектр задач. Двенадцать конвертеров DANTE-12GAM, установленные в одном фрейме, обеспечивают обработку до 384 каналов Dante-аудио — этого хватит для обслуживания крупнейшей телевизионной трансляции с десятками комментаторов и резервных дорожек. Восемь конвертеров FiDO в сочетании с четырьмя 3GDA позволяют организовать сорок восемь каналов преобразования SDI в оптику и обратно, что актуально для стадионов и концертных площадок с длинными оптоволоконными линиями. Двенадцать конвертеров HA5-Plus превращают двенадцать каналов 4K HDMI в 12G-SDI — сценарий, который часто встречается на конференциях и выставках. А двенадцать устройств типа GEN10, распределяющих синхросигнал, могут обслужить до шестидесяти точек синхронизации при использовании в паре с 3GDA. Возможность комбинировать разные типы конвертеров в одном фрейме — от аналоговых аудио до 12G-SDI — делает систему по-настоящему универсальной.

Отдельного упоминания заслуживает совместимость DRM2-Plus с конвертерами нового поколения. Такие устройства, как DANTE-12GAM, UDC-4K и IP25-R, имеют увеличенный корпус с LCD-дисплеем и разъёмом питания Mini-XLR. Для их подключения в DRM2-Plus предусмотрены опциональные адаптеры: кабель DRM2-PLUS-CX (для одного конвертера) или жгут DRM2-PLUS-6X (для комплекта из шести). Более того, фрейм позволяет установить внутри сторонний USB-хаб для коммуникации с конвертерами, что упрощает их конфигурацию через фирменное ПО AJA. Это одно из тех решений, которое показывает, что разработчики думали не только о питании, но и о том, как инженеры будут настраивать оборудование в процессе эксплуатации.

Корпус выполнен из стали и имеет стандартные размеры для 19-дюймового рэка: 48,26 сантиметра в ширину, 45,47 сантиметра в глубину и 13,26 сантиметра в высоту. Вес фрейма с двенадцатью карьерами, проводкой и сетевым шнуром составляет 4,2 килограмма. Активная лицевая панель с четырьмя вентиляторами добавляет ещё около 0,9 килограмма. Устройство рассчитано на работу при температурах от 0 до 40 градусов Цельсия и может храниться в диапазоне от минус 40 до плюс 60 градусов. Рабочая влажность — от 10 до 90 процентов без конденсации, а максимальная рабочая высота — 2500 метров над уровнем моря.

В комплекте с DRM2-PLUS-A2 поставляются двенадцать модульных карьеров, внутренняя проводка питания и сетевые шнуры для обоих блоков питания. Конвертеры приобретаются отдельно. Опциональные аксессуары — Y-кабели DRM2-YC для удвоения вместимости, адаптеры Mini-XLR для конвертеров нового поколения и дополнительные карьеры — доступны как поштучно, так и в упаковках. Приобрести AJA DRM2-PLUS-A2 можно в магазине vismedia.ru.
