Рэковый фрейм AJA DRM2-PLUS-A1

Когда rack-комната начинает напоминать паутину из блоков питания, а поиск свободной розетки превращается в квест, приходит осознание: системе нужен единый центр управления. Именно таким центром и стал AJA DRM2-PLUS-A1 — трёхюнитовый рэковый фрейм с активным охлаждением и одним блоком питания, который представили летом 2025 года на выставке InfoComm. Это устройство пришло на смену хорошо известному DRM2 и принесло с собой целый ряд важных изменений, которые делают работу с парком мини-конвертеров заметно удобнее.

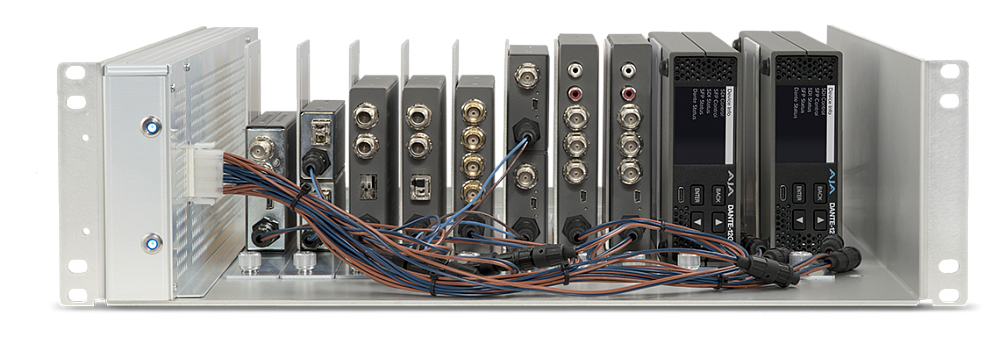

Первое, что бросается в глаза при знакомстве с DRM2-PLUS-A1 — это его вместительность. Фрейм рассчитан на двенадцать стандартных мини-конвертеров AJA, но это лишь базовая комплектация. Если в вашем арсенале много компактных устройств — таких как FiDO, HA5-Plus, Hi5-Plus или V2Analog — вы можете установить до двадцати четырёх штук, используя опциональные Y-кабели, которые позволяют разместить два конвертера в одном слоте. С другой стороны, для мощных устройств нового поколения — например, DANTE-12GAM или UDC-4K — предусмотрена установка до шести штук в формате «один на два слота». Такая гибкость означает, что вы не привязаны к одному типу устройств и можете комбинировать их внутри фрейма как угодно, подстраивая конфигурацию под конкретный проект.

Двенадцать модульных карьеров (carrier), которые идут в комплекте, — это отдельная инженерная удача. Каждый конвертер закрепляется на своём карьере, который затем просто задвигается в слот фрейма. Чтобы заменить устройство, не нужно снимать весь фрейм с рэка: достаточно открыть откидную переднюю панель и вытащить нужный карьер. На всё про всё уходит меньше минуты. Для тех, кто обслуживает большие инсталляции в режиме 24/7, такая возможность «горячей» замены без демонтажа — не прихоть, а суровая необходимость.

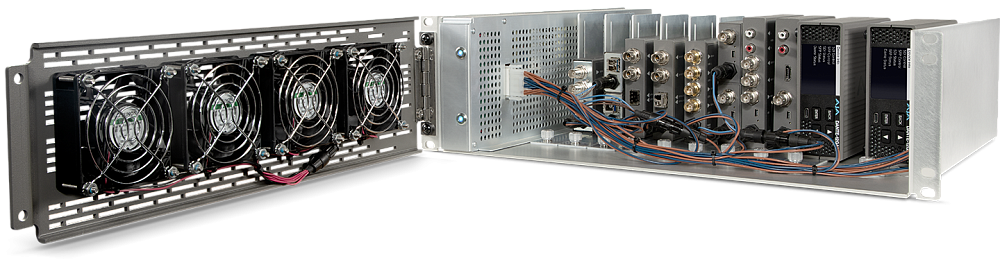

Отдельного разговора заслуживает система охлаждения. DRM2-PLUS-A1 — это версия с активной лицевой панелью, в которую встроены четыре вентилятора. Зачем это нужно? Практика показывает, что при суммарном энергопотреблении выше ста ватт и температуре в помещении под тридцать градусов пассивного охлаждения уже недостаточно. А если аппаратная находится в жарком климате или в плохо вентилируемом помещении, активный обдув становится обязательным. Четыре вентилятора создают направленный воздушный поток через весь фрейм, предотвращая перегрев даже при максимальной загрузке. При этом сама система спроектирована так, чтобы уровень шума оставался приемлемым для работы в аппаратной.

Что касается питания, DRM2-PLUS-A1 оснащён одним блоком питания мощностью 288 ватт. Этого достаточно для одновременной работы двенадцати стандартных конвертеров с запасом. Блок питания выдаёт тринадцать стабилизированных линий +12V постоянного тока: двенадцать для конвертеров и одну для активной лицевой панели. Все линии заведены напрямую от блока питания, без промежуточных преобразователей, что сводит к минимуму риск отказа из-за неисправности одного кабеля. Устройство принимает универсальное входное напряжение от 100 до 240 вольт с частотой 50 или 60 герц, так что его можно использовать в любой точке мира без дополнительных трансформаторов.

Часто задаваемый вопрос: можно ли позже перейти на резервированное питание, если сейчас хватает одного блока? Ответ — да, архитектура DRM2-Plus это позволяет. Вы можете докупить второй блок питания и перевести систему в конфигурацию с резервированием, когда выход из строя одного блока не приведёт к остановке работы. Это особенно актуально для критически важных применений вроде прямых трансляций, вещательных аппаратных и передвижных телевизионных станций, где простой оборудования недопустим ни при каких обстоятельствах. Сама AJA позиционирует модели с резервным питанием как решение для mission-critical приложений.

Если говорить о реальных сценариях использования, DRM2-PLUS-A1 закрывает впечатляющий спектр задач. Двенадцать конвертеров DANTE-12GAM, установленные в одном фрейме, обеспечивают обработку до 384 каналов Dante-аудио — этого хватит для обслуживания крупнейшей телевизионной трансляции. Восемь конвертеров FiDO в сочетании с четырьмя 3GDA позволяют организовать сорок восемь каналов преобразования SDI в оптику и обратно. Двенадцать конвертеров HA5-Plus превращают двенадцать каналов 4K HDMI в 12G-SDI. А двенадцать устройств типа UDC-4K обеспечивают двенадцать независимых каналов повышения, понижения или кросс-преобразования разрешения. Всё это — в одном трёхюнитовом корпусе, который занимает минимум места в стойке.

Корпус выполнен из стали, что обеспечивает жёсткость конструкции и надёжную защиту установленных устройств. Размеры стандартные для 19-дюймового рэка: ширина 48,26 сантиметра, глубина 45,47 сантиметра, высота 13,26 сантиметра (5,22 дюйма). Вес без установленных конвертеров составляет 4,2 килограмма (9,3 фунта) вместе с двенадцатью карьерами, кабелями питания и сетевым шнуром. Активная лицевая панель с вентиляторами весит около 0,9 килограмма (2,1 фунта). Диапазон рабочих температур — от нуля до сорока градусов Цельсия, что перекрывает потребности практически любой аппаратной. При хранении устройство выдерживает температуры от минус сорока до плюс шестидесяти градусов.

В комплекте с DRM2-PLUS-A1 поставляются двенадцать модульных карьеров, внутренняя проводка питания и сетевой шнур. Конвертеры приобретаются отдельно и устанавливаются по мере необходимости. Опциональные Y-кабели (DRM2-YC) доступны как поштучно, так и в упаковках по двенадцать штук (DRM2-YC12). Для подключения конвертеров нового поколения с разъёмами Mini-XLR предусмотрен специальный адаптерный кабель DRM2-PLUS-CX или жгут DRM2-PLUS-6X. Приобрести AJA DRM2-PLUS-A1 можно в магазине vismedia.ru.
