Панель индикации времени LES KU-95

В системах часобикации студий вещания, спортивных арен, концертных залов, офисных помещений и производственных объектов часто возникает необходимость в наглядном отображении точного времени с крупными, хорошо читаемыми цифрами. Сотрудники, ведущие, операторы и зрители должны иметь возможность видеть текущее время с большого расстояния в любых условиях освещения. LES KU-95 — это настенная панель индикации времени, предназначенная для отображения точного времени в студиях, офисах и других помещениях, где требуется крупноформатное табло. Устройство оснащено четырьмя семисегментными светодиодными индикаторами с размером цифр 125 × 75 мм, что обеспечивает отличную видимость с расстояния до 30–50 метров и более. Панель может синхронизироваться по сигналам LTC (Linear Timecode) или через сеть Ethernet по протоколу NTP (Network Time Protocol), а также работать автономно от встроенных часов реального времени (RTC) с резервным питанием от батарейки CR-2032. Благодаря гибким режимам синхронизации, KU-95 подходит для использования как в составе профессиональных вещательных систем, так и в качестве самостоятельного офисного или студийного табло.

Панель KU-95 принимает сигнал LTC через трансформаторный гальванически развязанный вход с чувствительностью от 0,3 до 10 В полного размаха. Входное сопротивление составляет более 30 кОм, что позволяет подключать несколько панелей параллельно к одному источнику LTC без потери качества сигнала. Вход не чувствителен к полярности и поддерживает как симметричные, так и несимметричные сигналы, что обеспечивает совместимость с любым оборудованием, формирующим временной код. Скорость сигнала может варьироваться от 0,5 до 2× номинальной, что позволяет использовать панель даже при нестандартной скорости воспроизведения. Поддерживаются все основные кадровые частоты LTC: 24, 25 и 30 кадров в секунду в соответствии со стандартом SMPTE ST 12-1. Такая универсальность делает KU-95 идеальным выбором для студий, где используется различное оборудование с разными временными стандартами.

Для синхронизации по сети Ethernet панель оснащена разъёмом RJ-45 и поддерживает протокол NTP (RFC-1305). При подключении к корпоративной сети или интернету панель автоматически синхронизирует свои часы с указанным NTP-сервером, обеспечивая точность, сравнимую с атомными часами. Это особенно удобно в офисных зданиях, учебных заведениях и на предприятиях, где уже развёрнута локальная сеть. Встроенные часы реального времени (RTC) на основе элемента CR-2032 сохраняют ход времени при отключении основного питания и позволяют панели продолжать отображение даже при пропадании сигналов LTC или NTP. Пользователь может выбрать один из трёх режимов работы: «LTC+RTC» — панель отображает время по LTC, при его пропадании переходит на RTC; «NTP+RTC» — синхронизация по NTP с автоматическим переходом на RTC; «RTC Only» — только внутренние часы. В любом режиме панель всегда показывает время, даже при временных сбоях внешней синхронизации, что критично для бесперебойной работы.

Управление панелью осуществляется как локально с помощью четырёх кнопок («MENU», «ESC», «+», «–») на задней стороне корпуса, так и удалённо через web-интерфейс по Ethernet. Локальные кнопки позволяют входить в меню, выбирать параметры, изменять значения и выходить из режима настройки. Через web-интерфейс доступны все те же функции, а также обновление встроенного программного обеспечения и сброс настроек к заводским значениям. При первом включении или после сброса панель получает IP-адрес 192.168.0.5, что позволяет легко найти её в сети и начать настройку. Интерфейс интуитивно понятен и не требует специальной подготовки.

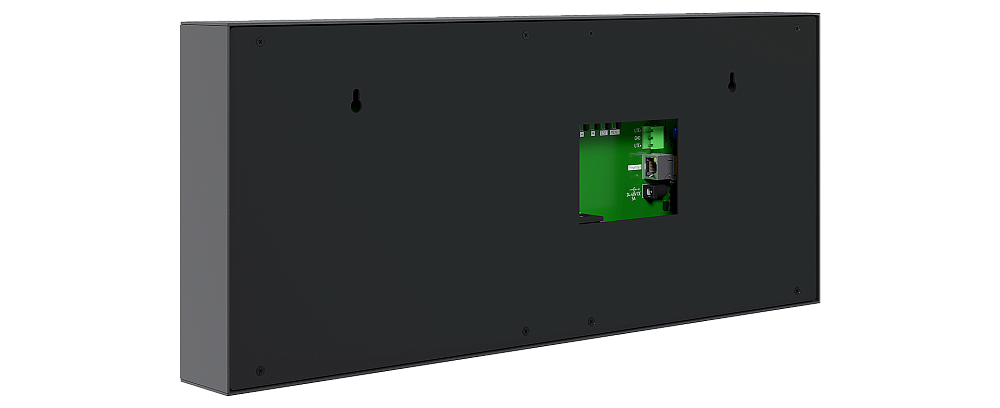

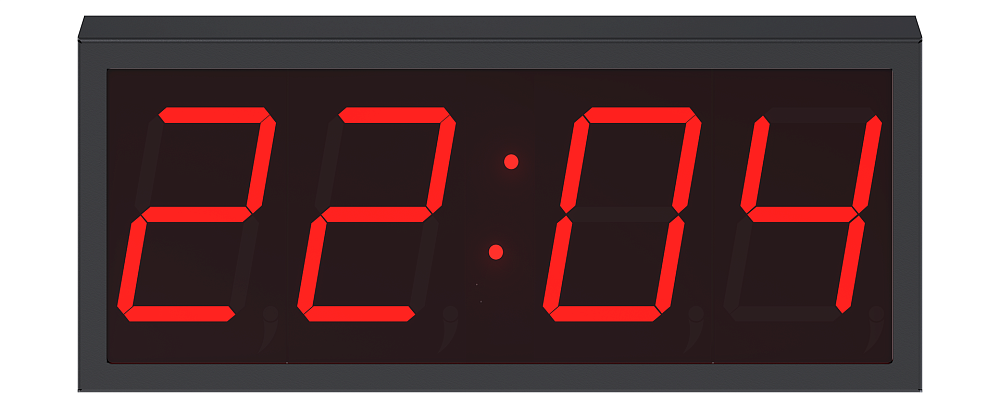

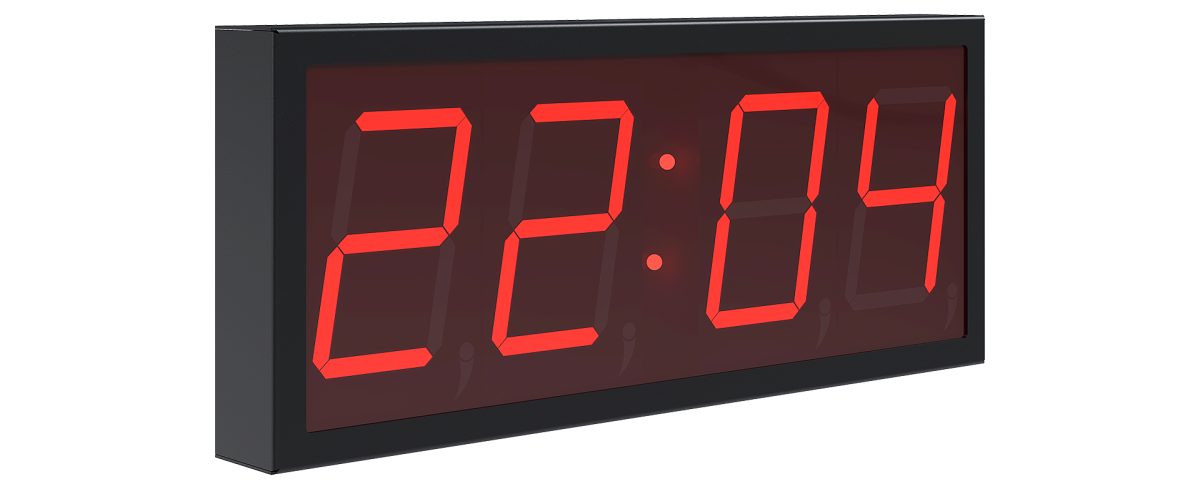

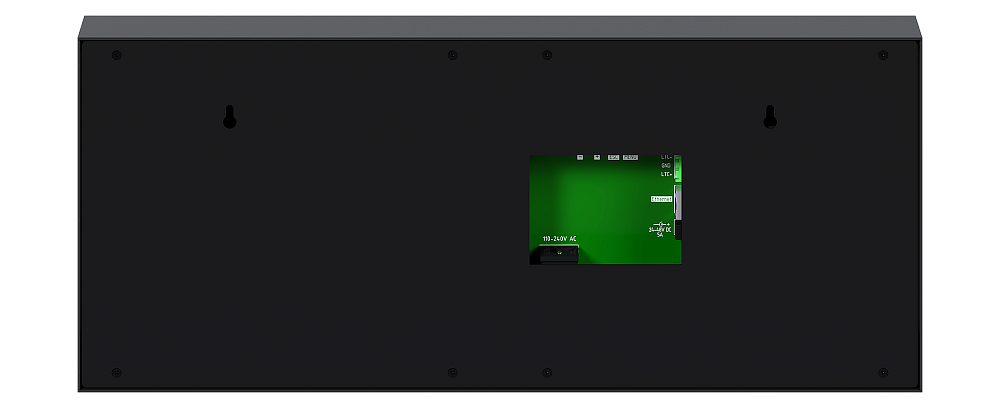

Панель KU-95 выполнена в прочном металлическом корпусе с настенным креплением. На задней стороне предусмотрены петли для монтажа на стену, а все коммуникационные разъёмы расположены на задней панели в глубине корпуса, что обеспечивает аккуратный внешний вид при установке. Для подключения питания предусмотрены два варианта: сеть переменного тока 110–240 В через разъём IEC-60320 и внешний источник постоянного тока 24–48 В через штыревой разъём 2,1 мм (центральный контакт — положительный). Рекомендуемая мощность внешнего блока питания — не менее 40 Вт. Панель не имеет отдельного выключателя — при подаче питания индикаторы загораются автоматически, что упрощает эксплуатацию. Габаритные размеры составляют 500 × 210 × 55 мм, вес — 2,5 кг. Крупные светодиодные цифры (125 × 75 мм) обеспечивают яркое и контрастное изображение, хорошо читаемое даже при ярком солнечном свете или в условиях студийного освещения. Между парами цифр расположены постоянно горящие или мигающие разделительные точки, которые могут служить индикатором секунд.

Панель KU-95 идеально подходит для использования в составе профессиональных систем часобикации вместе с другим оборудованием бренда LES. В качестве источника сигнала LTC для синхронизации панели может использоваться генератор LTC DG-168LTG↗, который формирует высокостабильный временной код с точностью до долей кадра. Для создания единой системы синхронизации видео и аудио также могут применяться синхрогенераторы DG-08LTB↗ и DG-16TLL-12↗, которые также формируют LTC и могут использоваться для синхронизации табло. В системах, где требуется распределение сигнала LTC на несколько панелей, удобно использовать трансформаторные сплиттеры DS-109ASTM↗ или усилители-распределители DS-1013SF-P2↗. Благодаря крупному яркому дисплею, гибким способам синхронизации, наличию RTC и возможности питания как от сети, так и от внешнего источника, KU-95 станет надёжным и удобным решением для отображения времени в любом помещении — от студии вещания до офиса и конференц-зала.
