GSM-гибрид LES MD-611GSA

В профессиональных телевизионных и радиовещательных студиях, на спортивных трансляциях, в новостных проектах и концертной деятельности часто возникает необходимость организовать оперативную двухстороннюю связь с удалённым абонентом — журналистом на месте событий, экспертом в другой студии, видеооператором или техническим специалистом. Традиционные телефонные линии и радиосвязь имеют ограничения по мобильности и доступности, тогда как сотовые сети стандарта GSM обеспечивают связь практически в любой точке мира. LES MD-611GSA — это шестиканальный телефонный гибрид, позволяющий организовать двухстороннюю связь студии с удалёнными абонентами по сетям сотовой связи стандарта GSM. Устройство имеет шесть независимых каналов, каждый из которых оснащён собственным GSM-модулем и SIM-картой, что обеспечивает гибкость, резервирование и возможность одновременной работы с несколькими абонентами. Благодаря наличию аналоговых симметричных входов и выходов для каждого канала, MD-611GSA легко интегрируется в профессиональное аудиооборудование студий, позволяя передавать голос журналиста в эфир и принимать сигнал от удалённого корреспондента с высоким качеством.

Телефонный гибрид MD-611GSA состоит из шести полностью независимых GSM-каналов. Каждый канал включает в себя GSM-модуль с разъёмом для SIM-карты и разъёмом SMA для подключения внешней GSM-антенны (все шесть антенн входят в комплект поставки). Для каждого канала предусмотрены отдельные аналоговые вход и выход на разъёмах DB9 female, что позволяет подключать источники и приёмники звукового сигнала — микшерные пульты, системы служебной связи (4-проводные линии), коммутаторы и другое студийное оборудование. Входное сопротивление для линейных сигналов составляет 600 Ом, выходное — 40 Ом, что обеспечивает согласование с большинством профессиональных устройств. Аудиосигналы передаются по симметричным линиям, что гарантирует высокую помехозащищённость и подавление синфазных наводок даже при работе в сложной электромагнитной обстановке.

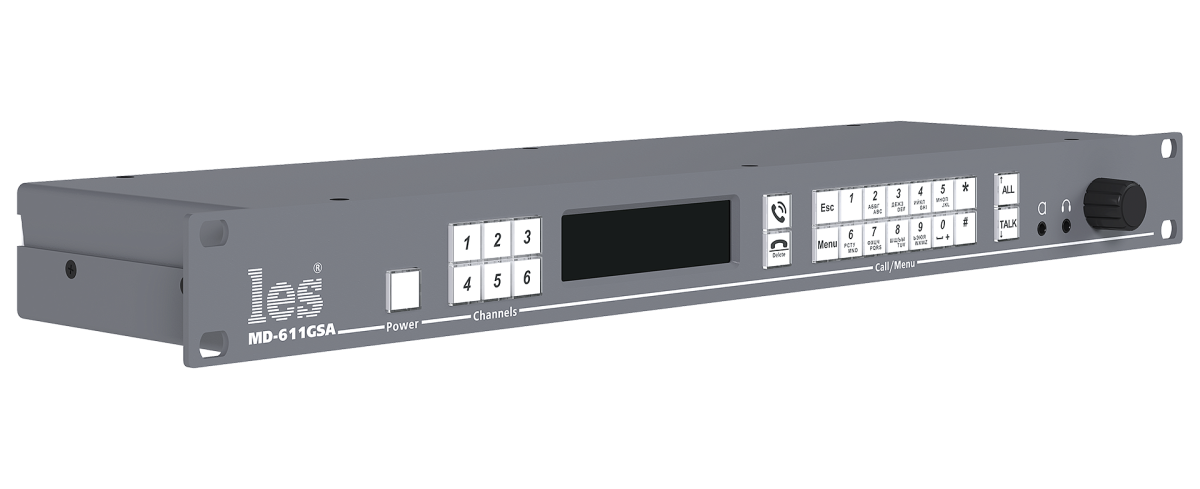

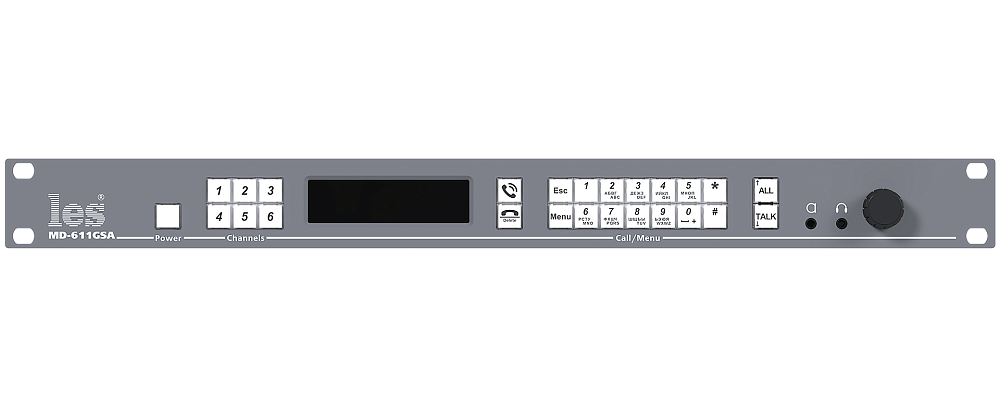

Управление гибридом осуществляется как локально с помощью кнопок на передней панели и встроенного OLED-экрана, так и удалённо через web-интерфейс по сети Ethernet. На передней панели расположены кнопки выбора канала (1–6), клавиатура для набора номера, кнопки поднятия и опускания трубки, а также кнопка «Talk» для управления микрофоном гарнитуры и кнопка «All» для одновременной трансляции в несколько активных каналов. OLED-дисплей отображает состояние каждого канала (наличие SIM-карты, уровень сигнала оператора, статус соединения), а также информацию об активном вызове — номер или имя абонента. Навигация по меню осуществляется с помощью кнопок «Menu» и «Esc». Через меню можно управлять контактами телефонной книги (до 32 записей), запрашивать баланс SIM-карты через USSD-запросы, настраивать усиление микрофона (0…+18 дБ) и громкость линейного выхода (0…+15 дБ), а также включать режим автоответа с настраиваемой задержкой от 1 до 60 секунд.

Для удалённого управления и мониторинга устройство оснащено портом Ethernet RJ-45 с web-интерфейсом, доступным через любой современный браузер. При первом включении гибрид получает IP-адрес 192.168.0.5. В web-интерфейсе полностью дублируются все функции локального управления: выбор канала, совершение вызовов, просмотр телефонной книги, отправка USSD-запросов, настройка параметров усиления и автоответа. Кроме того, через web-интерфейс можно изменять сетевые настройки, менять пароль (по умолчанию 1234), просматривать информацию об устройстве (модель, серийный номер, версия ПО, MAC-адрес) и загружать MIB-файл для интеграции с системами SNMP. Обновление встроенного программного обеспечения также выполняется через web-интерфейс после перевода устройства в режим обновления. Такая гибкость управления позволяет инженеру контролировать работу гибрида как непосредственно в студии, так и удалённо из любой точки сети.

Каждый из шести GSM-модулей работает с SIM-картами стандартного формата и поддерживает сети GSM 900/1800 МГц. Выходная мощность GSM-модуля обеспечивает уверенный приём и передачу сигнала при использовании поставляемых антенн. Уровень принимаемого сигнала отображается на OLED-экране и в web-интерфейсе, что позволяет оперативно оценивать качество связи и при необходимости менять положение антенн. В случае пропадания сигнала или потери сети устройство автоматически уведомляет оператора о проблеме через индикацию на дисплее. Благодаря шести независимым каналам, можно организовать одновременные разговоры с несколькими абонентами, а также использовать резервные каналы для повышения надёжности — например, если один из операторов связи недоступен, звонок может быть перенаправлен на другой канал. Для каждой SIM-карты можно настроить индивидуальный USSD-запрос для проверки баланса, что особенно удобно при использовании предоплаченных тарифов.

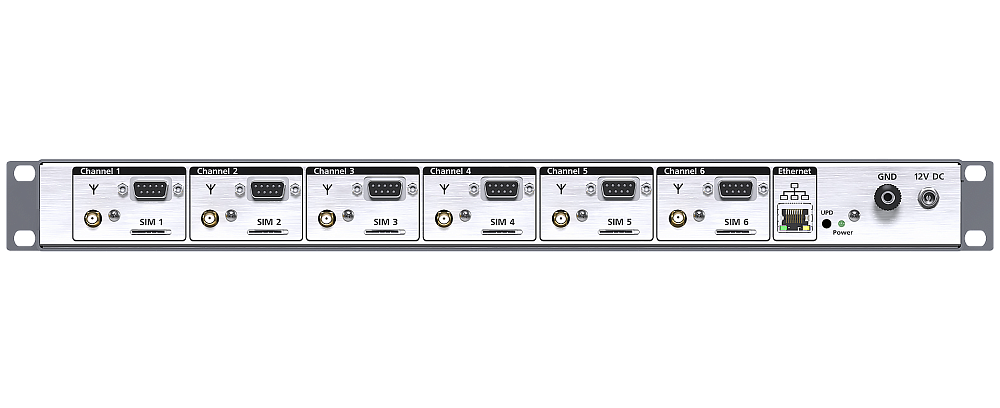

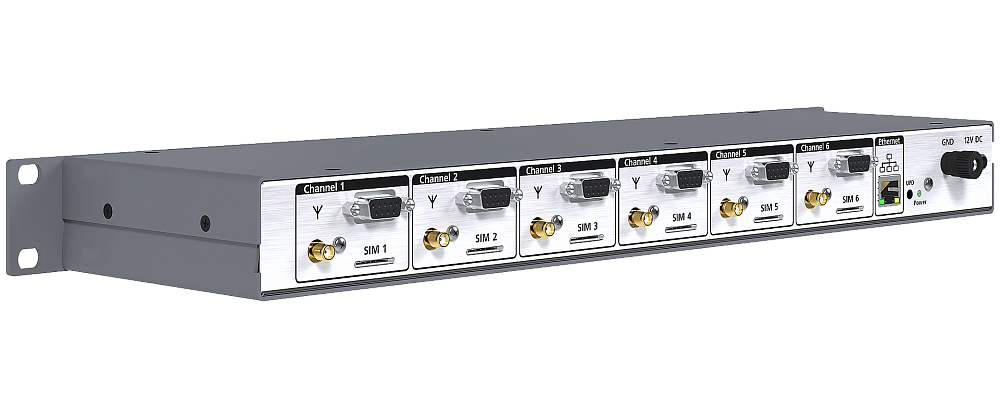

Питание гибрида осуществляется от внешнего блока постоянного тока 12 В, который входит в комплект поставки. Потребляемая мощность не превышает 10 Вт, что позволяет использовать устройство в стойках с ограниченным энергоснабжением. Разъём питания — стандартный DC jack 2,1 мм. На передней панели расположена кнопка включения питания, а светодиодный индикатор POWER сигнализирует о наличии напряжения. На задней панели, помимо разъёмов питания и Ethernet, размещены шесть разъёмов DB9 female для аудиоподключений, шесть разъёмов SMA для антенн и шесть отсеков для SIM-карт. Клемма заземления (GND) предназначена для подключения к общей шине защитного заземления, что обязательно для профессионального оборудования. Корпус устройства выполнен из металла и имеет стандартный 19-дюймовый форм-фактор высотой 1U, глубиной 120 мм и весом 2,2 кг. Боковые уголки крепления позволяют устанавливать гибрид в телекоммуникационную стойку, при этом рекомендуется использовать опорные полки для предотвращения деформации корпуса от тяжести кабелей.

Телефонный гибрид MD-611GSA идеально подходит для использования в составе профессиональных студийных систем совместно с оборудованием бренда LES. Он может быть включён в тракт комментаторских пультов AR-212ASM↗ и AR-214ASM↗ для организации связи с удалёнными корреспондентами, а также с усилителями-распределителями DS-1013SF-P2↗ и DS-118DT↗ для распределения аудиосигналов между несколькими устройствами. Благодаря шести независимым каналам, MD-611GSA обеспечивает гибкую и надёжную связь с внешним миром, позволяя студиям вещания оперативно включать в эфир голоса журналистов, экспертов и других участников из любой точки, где есть покрытие GSM.
