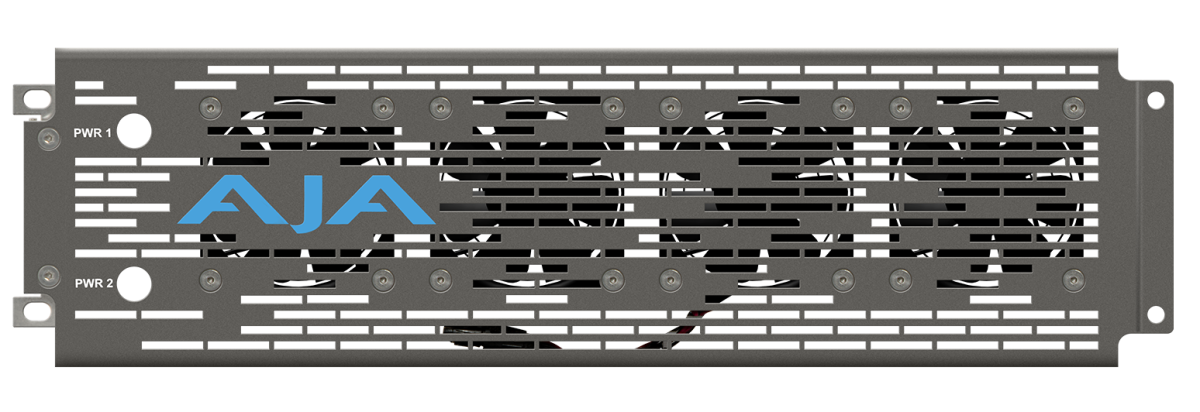

Активная лицевая панель AJA DRM2-AFP

В профессиональном видеопроизводстве существует негласное правило: чем сложнее система, тем острее встаёт вопрос охлаждения. Десятки мини-конвертеров в стойке, работающие круглосуточно, выделяют тепло, и если его не отводить, срок службы оборудования сокращается, а стабильность падает. Пассивного охлаждения через вентиляционные отверстия в корпусе часто бывает достаточно для студийных условий с умеренной нагрузкой. Но как только вы работаете в жарком климате, в плохо вентилируемой аппаратной или используете мощные конвертеры, потребляющие много энергии, пассивного теплоотвода уже не хватает. Именно для таких сценариев и была создана модель AJA DRM2-AFP — опциональная активная лицевая панель, которая превращает стандартный фрейм DRM2 в охлаждаемую версию без замены всего корпуса. Это решение адресовано тем, кто уже приобрёл базовый DRM2 с пассивным охлаждением, а затем, с ростом нагрузки или изменением условий эксплуатации, столкнулся с перегревом. Вместо того чтобы покупать второй фрейм, достаточно докупить DRM2-AFP и установить его на место штатной панели. Более того, даже если у вас версия DRM2-AP с активным охлаждением, эта панель может пригодиться как запасная — или если оригинальная была повреждена при транспортировке.

В основе DRM2-AFP — четыре интегрированных вентилятора, создающих направленный воздушный поток через весь корпус фрейма. Такая конфигурация гарантирует, что охлаждённый воздух поступает спереди и равномерно распределяется по всем двенадцати слотам, отводя тепло от установленных конвертеров. Питание подаётся напрямую от блока питания DRM2 через один из его тринадцати разъёмов D5/10-PC, то есть никаких дополнительных адаптеров или розеток не требуется. Сами вентиляторы работают от 5 вольт постоянного тока — того самого напряжения, которое используется для питания большинства мини-конвертеров AJA. Это не просто инженерное удобство, а продуманная унификация, исключающая лишние точки отказа.

Когда стоит задуматься о переходе на активную панель? AJA даёт чёткие рекомендации, основанные на суммарном энергопотреблении установленных конвертеров и температуре окружающей среды. Если в аппаратной меньше 30 градусов, активная панель рекомендуется при потреблении более 100 ватт. Если температура поднимается выше 30 градусов — порог снижается до 75 ватт. На практике это означает, что даже при стандартных студийных условиях, когда фрейм заполнен мощными конвертерами, активное охлаждение перестаёт быть опцией и становится необходимостью. Двенадцать конвертеров HA5-Plus или десять 3GDA в сочетании с парой GEN10 легко переваливают за эту отметку, и без DRM2-AFP их стабильная работа не гарантирована.

Установка панели описана в руководстве пользователя и не требует специальных инструментов. Пассивная панель крепится четырьмя винтами, которые аккуратно выкручиваются. На их место устанавливается DRM2-AFP — те же четыре винта, те же посадочные места. Единственный нюанс — нужно подключить кабель питания к соответствующему разъёму на жгуте питания DRM2. Тринадцатый разъём изначально зарезервирован именно для активной панели, так что ошибиться сложно. Весь процесс занимает считанные минуты и не требует извлечения фрейма из стойки. Это особенно ценно для работающих аппаратных, где остановка оборудования недопустима, а каждое вмешательство должно быть быстрым и безопасным.

Говоря о совместимости, DRM2-AFP спроектирован исключительно для работы с оригинальным фреймом DRM2. С новым поколением DRM2-Plus он несовместим, поскольку у тех фреймов своя собственная опциональная активная панель DRM2-Plus-AF, отличающаяся как размерами, так и разъёмами питания. Это важно учитывать при заказе: если у вас DRM2-Plus, ищите модель DRM2-Plus-AF. Если же у вас классический DRM2, то DRM2-AFP — именно то, что нужно. Такая чёткая дифференциация исключает путаницу и гарантирует, что вы получите правильный компонент для своей системы.

Корпус панели выполнен из того же материала, что и весь фрейм, и имеет стандартную высоту 3RU. Ширина составляет 48,26 сантиметра (19 дюймов), высота — 13,34 сантиметра (5,25 дюйма). Вес — около 0,9 килограмма (2,1 фунта) вместе с вентиляторами, что заметно больше пассивной панели, которая весит около 0,4 килограмма. Разница объясняется наличием четырёх вентиляторов и усиленной конструкцией. Устройство рассчитано на работу при температурах от 0 до 40 градусов Цельсия и может храниться в диапазоне от минус 40 до плюс 60 градусов. Рабочая влажность — от 10 до 90 процентов без конденсации.

Отдельного упоминания заслуживает уровень шума. Четыре вентилятора, работающие одновременно, создают определённый акустический фон. AJA не публикует точных значений в децибелах, но по опыту пользователей, уровень шума сопоставим с типичным сетевым коммутатором или небольшим настольным вентилятором. Для аппаратных, расположенных в отдельных помещениях, это не представляет проблемы. Для звукозаписывающих студий и монтажных комнат, где важна полная тишина, возможно, стоит рассмотреть вариант с пассивной панелью и организацией дополнительной вентиляции в самой стойке. В остальных случаях шум четырёх вентиляторов DRM2-AFP не будет заметен на фоне другого оборудования в стойке.

Если подводить итог, DRM2-AFP — это тот случай, когда небольшое вложение позволяет радикально продлить срок службы основного оборудования и обеспечить его стабильную работу в сложных условиях. Это не must-have для каждого владельца DRM2, но для тех, чей фрейм работает на пределе мощности или в жарком климате, данная панель становится критически важным компонентом. Приобрести AJA DRM2-AFP можно в магазине vismedia.ru.
