Универсальный пульт GPI управления LES KR-81CP

В системах студийного вещания, телевизионного производства, концертной деятельности и автоматизации управления оборудованием сигналы GPI (General Purpose Interface) являются стандартным способом дистанционного включения, переключения и управления различными устройствами. Микшерные пульты, видеомикшеры, системы коммутации, звуковые процессоры и другое профессиональное оборудование часто имеют GPI-входы для управления по принципу «сухой контакт» или «замыкание на землю». LES KR-81CP — это универсальный восьмиканальный пульт управления, предназначенный для формирования сигналов GPI с возможностью гибкой настройки параметров каждого канала. Устройство оснащено восемью независимыми каналами (кнопками), каждый из которых включает две релейные переключающие пары (одна полностью изолированная, вторая с заземлённым переключающим контактом) и один вход GPI IN для приёма сигналов подтверждения от внешних устройств. На задней панели размещены восемь разъёмов DB-9F — по одному на каждый канал, что обеспечивает удобное подключение управляемых устройств и полную гальваническую развязку для двух релейных групп каждого канала. Такая архитектура позволяет управлять до шестнадцати независимыми цепями одновременно (по две на канал), что делает пульт идеальным инструментом для крупных студий, вещательных центров и концертных площадок, где требуется одновременный контроль множества устройств.

Пульт KR-81CP построен на основе микропроцессорной архитектуры и имеет энергонезависимую память, сохраняющую состояние выходов при отключении питания. При включении питания состояние восстанавливается до последнего сохранённого значения, что гарантирует предсказуемость работы системы после перезагрузок. При необходимости эту функцию можно отключить с помощью DIP-переключателя на задней панели — тогда при включении питания все выходы всегда будут устанавливаться в неактивное состояние. Релейные выходы позволяют коммутировать внешние цепи напряжением до 30 В и током до 0,5 А, что достаточно для управления световыми индикаторами, сигнальными лампами, реле в коммутационных панелях или подачи управляющих сигналов на входы других устройств. Наличие двух переключающих групп на каждый канал позволяет управлять двумя независимыми устройствами одновременно, причём одна из групп полностью изолирована, а вторая имеет заземлённый переключающий контакт — это даёт возможность подключать как цепи, требующие изоляции, так и цепи с общей землёй. Вход GPI IN используется для приёма сигналов подтверждения от управляемого оборудования — так оператор видит на кнопке пульта, что его команда принята и выполнена, что особенно важно в системах с обратной связью и в условиях живого вещания.

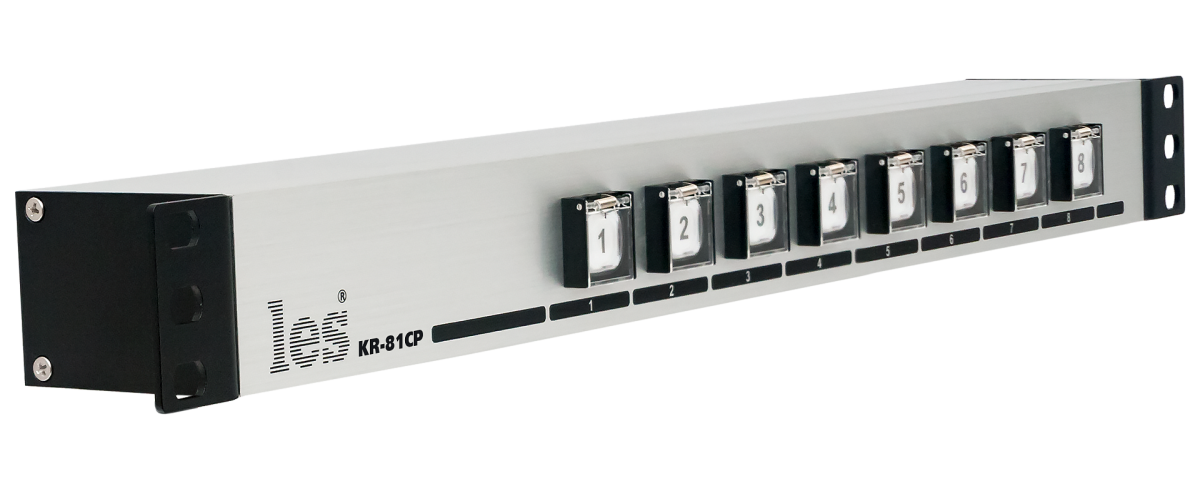

Каждая из восьми кнопок на передней панели имеет встроенную светодиодную подсветку, цвет и яркость которой программируются пользователем. Доступны три цвета: красный, зелёный и жёлтый, а также возможность полного отключения подсветки. Цвет подсветки может быть установлен отдельно для активного и неактивного состояния каждого канала, что позволяет гибко настраивать индикацию под конкретные задачи — например, красный для активного состояния, зелёный для неактивного, или наоборот, в зависимости от логики работы системы. Модель KR-81CP имеет защитные откидные крышки на кнопках, которые предохраняют от случайного нажатия — это особенно важно на оживлённых пультах, в стойках с большим количеством оборудования или в местах, где оператор может случайно задеть кнопку. Крышка легко откидывается для доступа к кнопке, а в закрытом состоянии надёжно блокирует её. Кнопки оснащены сменными прозрачными вкладышами для нанесения индивидуальных обозначений размером 12,8 × 12,8 мм, что позволяет адаптировать пульт под конкретные задачи — например, обозначить кнопки как «MIC 1»…«MIC 8», «CAM 1»…«CAM 8» или любыми другими пиктограммами, доступными для скачивания на сайте производителя. Для замены вкладыша достаточно снять верхнюю крышку кнопки, вложить новый листок с обозначением и установить крышку обратно, соблюдая ориентацию внутренних углублений-защёлок — если крышка развёрнута на 90 градусов, фиксация может оказаться недостаточной.

Важной особенностью KR-81CP является возможность объединения восьми каналов в «группы зависимости» (до трёх независимых групп). В пределах группы только один канал может находиться в активном состоянии — нажатие на кнопку одного канала автоматически деактивирует другие каналы в этой группе. Это особенно полезно при управлении устройствами, которые должны работать в режиме «исключающего выбора» — например, при выборе источника сигнала (камера 1…камера 8) или при переключении между различными пресетами системы, когда одновременно должен быть активен только один вариант. Исключение составляет режим «Push Down» (нажатие кнопки), при котором одновременное нажатие на несколько кнопок может активировать соответствующие каналы одновременно, что позволяет реализовать сценарии с множественным выбором. Группы настраиваются через DIP-переключатели на задней панели, что даёт гибкость при конфигурировании системы в зависимости от конкретных требований.

Настройка пульта выполняется локально с помощью четырёхпозиционного DIP-переключателя «SETUP» на задней панели. В заводской установке все движки находятся в верхнем положении — кнопки независимы, индицируют статус выхода (зелёный — неактивен, красный — активен), входной GPI игнорируется. Для каждого канала можно установить: тип выходного сигнала (уровень Toggle, Push Down или импульс 200/400 мс), источник данных для подсветки кнопки (отключено, внутреннее состояние выхода, внешний GPI IN активен или неактивен), цвет подсветки для активного/неактивного состояний, а также группу зависимости. Для входа в режим установки необходимо выключить питание, установить один из движков в нижнее положение, включить питание, удерживая кнопку «1», и после мигания кнопок отпустить её. В этом режиме каждое нажатие кнопки меняет цвет её подсветки, соответствующей определённому значению параметра. Для выхода достаточно вернуть движок в верхнее положение. Такая система позволяет быстро перенастроить пульт прямо на месте эксплуатации без использования компьютера.

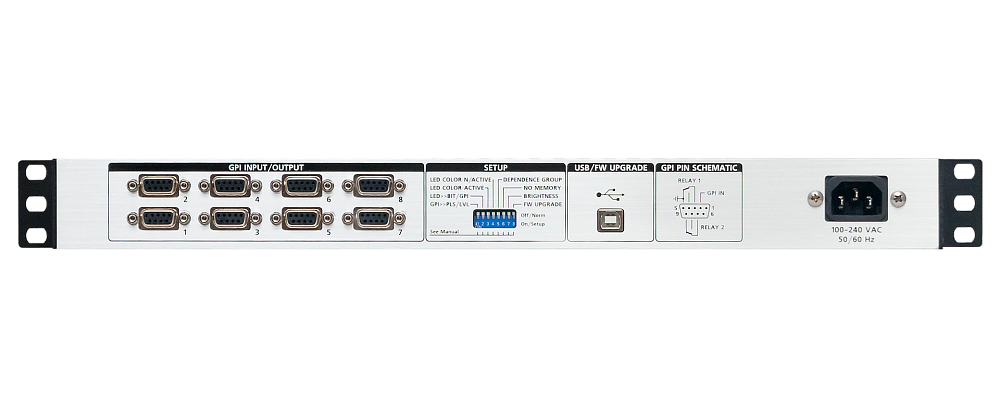

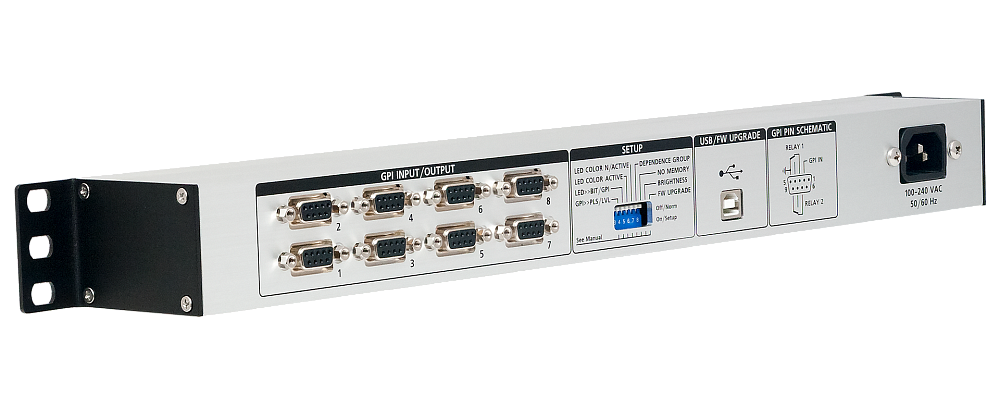

Пульт имеет два варианта питания: от сети переменного тока 220 В через встроенный блок питания (потребляемая мощность не более 6 Вт) либо от внешнего источника постоянного тока 9–12 В, который подаётся на вывод 1 разъёма GPI (AUX PWR). Это даёт возможность питать пульт от внешнего блока питания или от совместимых коммутаторов серии LES, что особенно удобно при интеграции в системы с централизованным питанием. При питании от внешнего источника кабель 220 В можно не подключать. Индикатор POWER на передней панели показывает наличие питания независимо от выбранного способа. Коммутационные разъёмы GPI — DB-9F (розетка) — расположены на задней панели, по одному на каждый канал. Нумерация разъёмов соответствует нумерации кнопок. Распиновка унифицирована: вывод 1 — дополнительное питание, вывод 2 — вход GPI, вывод 3 — нормально замкнутый контакт реле 1, вывод 4 — нормально разомкнутый контакт реле 1, вывод 5 — переключающий контакт реле 1 (соединён с общим), вывод 6 — не используется, вывод 7 — нормально замкнутый контакт реле 2, вывод 8 — нормально разомкнутый контакт реле 2, вывод 9 — переключающий контакт реле 2. Такая стандартизация упрощает подключение и позволяет использовать готовые кабели.

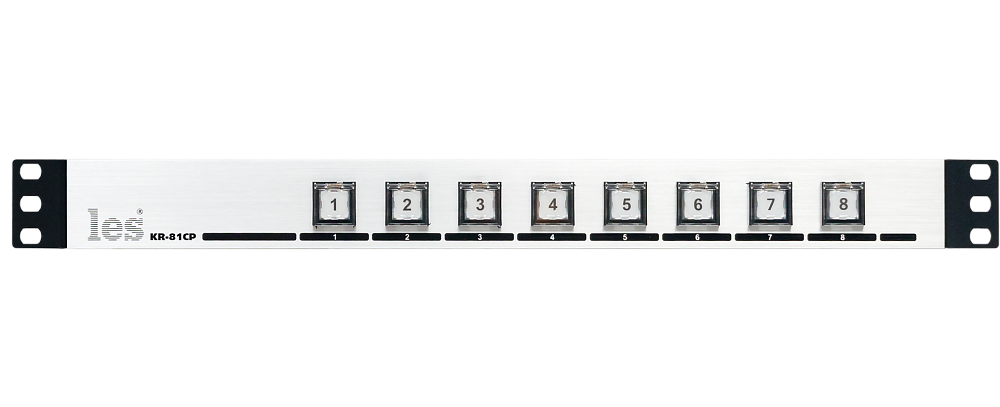

Пульт выполнен в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 86 мм, что позволяет устанавливать его в телекоммуникационные стойки или консоли. На передней панели расположены восемь кнопок с программируемой подсветкой, защитными крышками и индикатор POWER. На задней панели — восемь разъёмов GPI, DIP-переключатель SETUP и разъём питания IEC C14. Вес устройства не указан, но благодаря компактному металлическому корпусу он остаётся небольшим, что облегчает монтаж. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений. Корпус имеет боковые уголки крепления, предназначенные для монтажа в стандартную 19-дюймовую стойку или консоль, при этом рекомендуется использовать опорные полки для предотвращения деформации корпуса от тяжести кабелей.

Пульт KR-81CP идеально подходит для управления оборудованием, поддерживающим GPI-входы, в составе систем на базе устройств бренда LES. Например, он может использоваться для включения микрофонных линий на пультах комментаторов AR-212ASM↗ и AR-214ASM↗, которые имеют GPI-входы для дистанционного включения микрофона. Также он может управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, переключать режимы усилителей-распределителей DS-1013SF-P2↗ или DS-118DT↗, а также подавать сигналы управления на преобразователи форматов DS-33ADAS↗ и другие устройства с GPI-входами. Благодаря восьми независимым каналам, возможности группировки, гибкой настройке и надёжной конструкции с защитными крышками, KR-81CP станет незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах, где требуется одновременное управление большим количеством устройств с возможностью исключающего выбора и защитой от случайных нажатий.

Приобрести LES KR-81CP вы можете в интернет-магазине профессионального оборудования vismedia.ru.
