Универсальный пульт GPI управления LES KR-71CP

В системах студийного вещания, телевизионного производства, концертной деятельности и автоматизации управления оборудованием сигналы GPI (General Purpose Interface) являются стандартным способом дистанционного включения, переключения и управления различными устройствами. Микшерные пульты, видеомикшеры, системы коммутации, звуковые процессоры и другое профессиональное оборудование часто имеют GPI-входы для управления по принципу «сухой контакт» или «замыкание на землю». LES KR-71CP — это универсальный семиканальный пульт управления, предназначенный для формирования сигналов GPI с возможностью гибкой настройки параметров каждого канала. Устройство оснащено семью независимыми каналами (кнопками), каждый из которых включает две релейные переключающие пары (одна полностью изолированная, вторая с заземлённым контактом) и один вход GPI IN для приёма сигналов подтверждения от внешних устройств. На задней панели размещены восемь разъёмов DB-9F — семь из них соответствуют каналам 1–7, при этом восьмой разъём технически не используется (предусмотрен для унификации корпуса с восьмиканальной моделью). Такая архитектура позволяет управлять до четырнадцати независимыми цепями одновременно (по две на канал), что делает пульт идеальным инструментом для крупных студий, вещательных центров и концертных площадок.

Пульт KR-71CP построен на основе микропроцессорной архитектуры и имеет энергонезависимую память, сохраняющую состояние выходов при отключении питания. При включении питания состояние восстанавливается до последнего сохранённого значения, что гарантирует предсказуемость работы системы после перезагрузок. При необходимости эту функцию можно отключить с помощью DIP-переключателя на задней панели — тогда при включении питания все выходы всегда будут устанавливаться в неактивное состояние. Релейные выходы позволяют коммутировать внешние цепи напряжением до 30 В и током до 0,5 А, что достаточно для управления световыми индикаторами, сигнальными лампами, реле в коммутационных панелях или подачи управляющих сигналов на входы других устройств. Наличие двух переключающих групп на каждый канал позволяет управлять двумя независимыми устройствами одновременно, причём одна из групп полностью изолирована, а вторая имеет заземлённый переключающий контакт — это даёт возможность подключать как цепи, требующие изоляции, так и цепи с общей землёй. Вход GPI IN используется для приёма сигналов подтверждения от управляемого оборудования — так оператор видит на кнопке пульта, что его команда принята и выполнена, что особенно важно в системах с обратной связью.

Каждая из семи кнопок на передней панели имеет встроенную светодиодную подсветку, цвет и яркость которой программируются пользователем. Доступны три цвета: красный, зелёный и жёлтый, а также возможность полного отключения подсветки. Цвет подсветки может быть установлен отдельно для активного и неактивного состояния каждого канала, что позволяет гибко настраивать индикацию под конкретные задачи — например, красный для активного состояния, зелёный для неактивного, или наоборот, в зависимости от логики работы системы. Яркость подсветки (общая для всех кнопок) регулируется в диапазоне от минимальной до максимальной с шагом 1/8, что позволяет адаптировать индикацию к условиям освещения в студии или на концертной площадке. Подсветка может отражать либо внутреннее состояние выхода пульта (активен/неактивен), либо состояние внешнего входа GPI IN — например, сигнал подтверждения от управляемого устройства, что даёт оператору полную картину состояния всей системы. Модель KR-71CP имеет защитные откидные крышки на кнопках, которые предохраняют от случайного нажатия — это особенно важно на оживлённых пультах, в стойках с большим количеством оборудования или в местах, где оператор может случайно задеть кнопку. Крышка легко откидывается для доступа к кнопке, а в закрытом состоянии надёжно блокирует её. Кнопки оснащены сменными прозрачными вкладышами для нанесения индивидуальных обозначений размером 12,8 × 12,8 мм, что позволяет адаптировать пульт под конкретные задачи — например, обозначить кнопки как «MIC 1»…«MIC 7», «CAM 1»…«CAM 7» или любыми другими пиктограммами, доступными для скачивания на сайте производителя.

Важной особенностью KR-71CP является возможность объединения семи каналов в «группы зависимости» (до трёх независимых групп). В пределах группы только один канал может находиться в активном состоянии — нажатие на кнопку одного канала автоматически деактивирует другие каналы в этой группе. Это особенно полезно при управлении устройствами, которые должны работать в режиме «исключающего выбора» — например, при выборе источника сигнала (камера 1…камера 7) или при переключении между различными пресетами системы, когда одновременно должен быть активен только один вариант. Исключение составляет режим «Push Down», при котором одновременное нажатие на несколько кнопок может активировать соответствующие каналы одновременно, что позволяет реализовать сценарии с множественным выбором. Группы настраиваются как через DIP-переключатели на задней панели, так и через программу управления, что даёт гибкость при конфигурировании системы в зависимости от конкретных требований.

Настройка пульта может выполняться как локально с помощью восьмипозиционного DIP-переключателя «SETUP» на задней панели, так и удалённо через персональный компьютер по USB. DIP-переключатель позволяет задать основные параметры: тип выходного сигнала (уровень Toggle, Push Down или импульс 200/400 мс), источник сигнала для подсветки кнопки (внутреннее состояние, внешний GPI IN, инвертированный GPI IN или отключено), цвета подсветки для активного и неактивного состояний, групповую зависимость каналов, сохранение состояния при выключении питания и яркость. Для более детальной конфигурации предназначена программа для ПК «Config-481», которая подключается через USB-разъём типа B. Программа предоставляет графический интерфейс с восемью столбцами (по числу разъёмов на задней панели), при этом столбец 8 соответствует неиспользуемому разъёму. Каждый столбец содержит кнопку переключения, две строки мнемоник (подписей) для каждого выхода и пять выпадающих меню для настройки типа выхода, источника подсветки, цветов активного и неактивного состояний, а также группы зависимости. Программа позволяет сохранять и загружать конфигурации в файлы (с расширением *.cfg), что удобно при тиражировании настроек на несколько пультов или при быстром переключении между сценариями работы. Программа не требует установки и работает в режиме портативного приложения.

Тип выходного сигнала GPI может быть выбран индивидуально для каждого канала. Режим «Toggle» — каждое нажатие кнопки переключает выход между активным и неактивным состояниями; реле остаётся в переключенном положении до следующего нажатия. Режим «Push Down» — выход активен только пока кнопка нажата, при отпускании возвращается в исходное состояние; это удобно для временных команд, например, для включения микрофона «на кнопку». Режим «Pulse 200 ms» или «Pulse 400 ms» — при нажатии кнопки формируется импульс заданной длительности (200 или 400 миллисекунд), после чего выход автоматически возвращается в исходное состояние; такие импульсы часто используются для триггерных входов внешних устройств, например, для запуска воспроизведения, активации спецэффектов или переключения источников. Такое разнообразие режимов позволяет адаптировать пульт под любые сценарии управления — от простого включения/выключения до кратковременных команд в сложных автоматизированных системах.

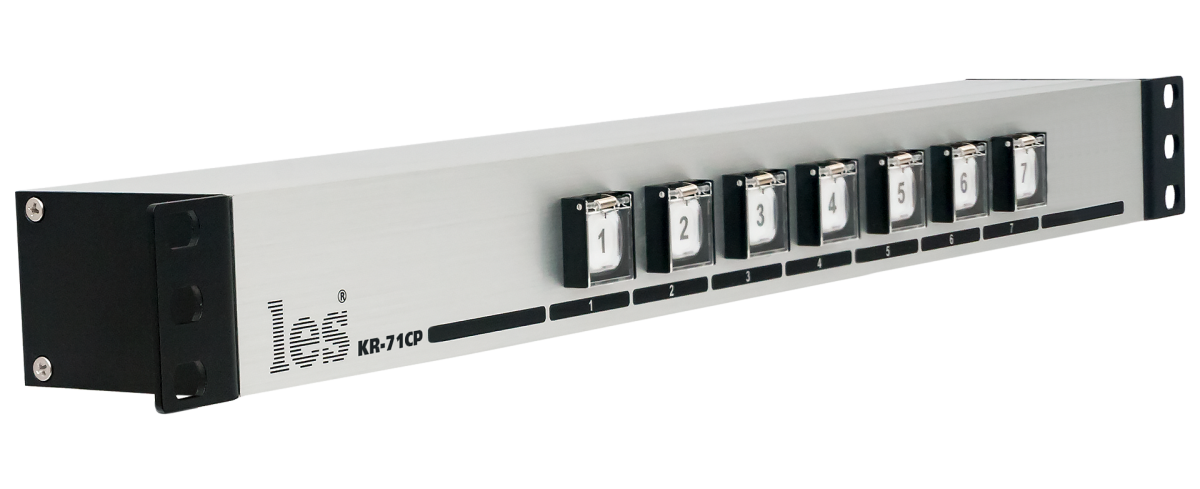

Пульт выполнен в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет устанавливать его в телекоммуникационные стойки или консоли. На передней панели расположены семь кнопок с программируемой подсветкой и защитными крышками, на задней — восемь разъёмов GPI (DB9F, разъём 8 не используется), DIP-переключатель «SETUP», USB-разъём типа B и разъём питания IEC C14. Питание осуществляется от сети 100–240 В переменного тока, потребляемая мощность не превышает 6 Вт, что делает устройство экономичным и позволяет использовать его в стойках с ограниченным энергоснабжением. Вес устройства составляет 0,96 кг, что облегчает монтаж и транспортировку. В комплект поставки входит кабель питания и руководство пользователя. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений. Корпус имеет боковые уголки крепления, предназначенные для монтажа в стандартную 19-дюймовую стойку или консоль, при этом рекомендуется использовать опорные полки для предотвращения деформации корпуса от тяжести кабелей.

Пульт KR-71CP идеально подходит для управления оборудованием, поддерживающим GPI-входы, в составе систем на базе устройств бренда LES. Например, он может использоваться для включения микрофонных линий на пультах комментаторов AR-212ASM↗ и AR-214ASM↗, которые имеют GPI-входы для дистанционного включения микрофона. Также он может управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, переключать режимы усилителей-распределителей DS-1013SF-P2↗ или DS-118DT↗, а также подавать сигналы управления на преобразователи форматов DS-33ADAS↗ и другие устройства с GPI-входами. Благодаря семи независимым каналам, возможности группировки, гибкой настройке и надёжной конструкции с защитными крышками, KR-71CP станет незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах, где требуется одновременное управление несколькими устройствами с возможностью исключающего выбора и защитой от случайных нажатий.
