Универсальный пульт GPI управления LES KR-41CP

В системах студийного вещания, телевизионного производства, концертной деятельности и автоматизации управления оборудованием сигналы GPI (General Purpose Interface) являются стандартным способом дистанционного включения, переключения и управления различными устройствами. Микшерные пульты, видеомикшеры, системы коммутации, звуковые процессоры и другое профессиональное оборудование часто имеют GPI-входы для управления по принципу «сухой контакт» или «замыкание на землю». LES KR-41CP — это универсальный четырёхканальный пульт управления, предназначенный для формирования сигналов GPI с возможностью гибкой настройки параметров каждого канала. Устройство оснащено четырьмя независимыми каналами, каждый из которых включает кнопку на передней панели, две релейные переключающие пары (одна полностью изолированная, вторая с заземлённым контактом) и один вход GPI IN для приёма сигналов подтверждения от внешних устройств, что обеспечивает широкие возможности для интеграции в самые разные системы — от небольших студий до крупных вещательных комплексов.

Пульт KR-41CP построен на основе микропроцессорной архитектуры и имеет энергонезависимую память, сохраняющую состояние выходов при отключении питания. При включении питания состояние восстанавливается до последнего сохранённого значения, что гарантирует предсказуемость работы системы после перезагрузок. При необходимости эту функцию можно отключить с помощью DIP-переключателя на задней панели — тогда при включении питания все выходы всегда будут устанавливаться в неактивное состояние. Релейные выходы позволяют коммутировать внешние цепи напряжением до 30 В и током до 0,5 А, что достаточно для управления световыми индикаторами, сигнальными лампами, реле в коммутационных панелях или подачи управляющих сигналов на входы других устройств. Наличие двух переключающих групп на каждый канал позволяет управлять двумя независимыми устройствами одновременно. Вход GPI IN используется для приёма сигналов подтверждения от управляемого оборудования — так оператор видит на кнопке пульта, что его команда принята и выполнена.

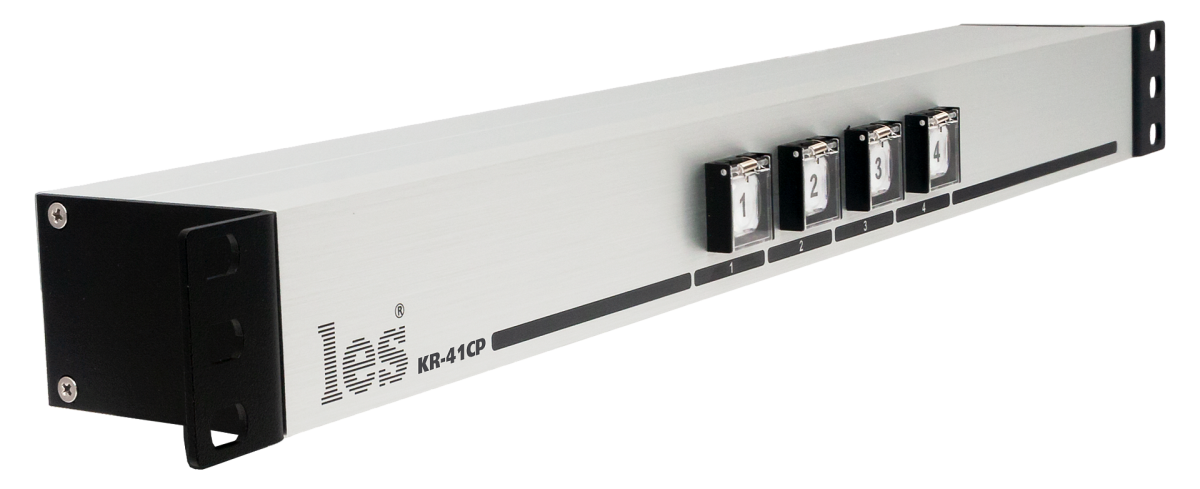

Каждая из четырёх кнопок на передней панели имеет встроенную светодиодную подсветку, цвет и яркость которой программируются пользователем. Доступны три цвета: красный, зелёный и жёлтый, а также возможность полного отключения подсветки. Цвет подсветки может быть установлен отдельно для активного и неактивного состояния каждого канала, что позволяет гибко настраивать индикацию под конкретные задачи. Яркость подсветки (общая для всех кнопок) регулируется в диапазоне от минимальной до максимальной с шагом 1/8, что позволяет адаптировать индикацию к условиям освещения в студии или на концертной площадке. Подсветка может отражать либо внутреннее состояние выхода пульта (активен/неактивен), либо состояние внешнего входа GPI IN — например, сигнал подтверждения от управляемого устройства. Модель KR-41CP имеет защитные откидные крышки на кнопках, которые предохраняют от случайного нажатия — это особенно важно на оживлённых пультах, в стойках с большим количеством оборудования или в местах, где оператор может случайно задеть кнопку. Крышка легко откидывается для доступа к кнопке, а в закрытом состоянии надёжно блокирует её. Кнопки оснащены сменными прозрачными вкладышами для нанесения индивидуальных обозначений размером 12,8 × 12,8 мм, что позволяет адаптировать пульт под конкретные задачи — например, обозначить кнопки как «MIC 1», «MIC 2», «CAM 1», «CAM 2» и т.д.

Важной особенностью KR-41CP является возможность объединения четырёх каналов в «группы зависимости» (до трёх независимых групп). В пределах группы только один канал может находиться в активном состоянии — нажатие на кнопку одного канала автоматически деактивирует другие каналы в этой группе. Это особенно полезно при управлении устройствами, которые должны работать в режиме «исключающего выбора» — например, при выборе источника сигнала (камера 1, камера 2, камера 3, камера 4) или при переключении между различными пресетами системы. Исключение составляет режим «Push Down», при котором одновременное нажатие на несколько кнопок может активировать соответствующие каналы одновременно, что позволяет реализовать сценарии с множественным выбором. Группы настраиваются как через DIP-переключатели на задней панели, так и через программу управления.

Настройка пульта может выполняться как локально с помощью восьмипозиционного DIP-переключателя «SETUP» на задней панели, так и удалённо через персональный компьютер по USB. DIP-переключатель позволяет задать основные параметры: тип выходного сигнала (уровень Toggle, Push Down или импульс 200/400 мс), источник сигнала для подсветки кнопки (внутреннее состояние, внешний GPI IN, инвертированный GPI IN или отключено), цвета подсветки для активного и неактивного состояний, групповую зависимость каналов, сохранение состояния при выключении питания и яркость. Для более детальной конфигурации предназначена программа для ПК «Config-481», которая подключается через USB-разъём типа B. Программа предоставляет графический интерфейс, полностью дублирующий все настройки DIP-переключателя, а также позволяет сохранять и загружать конфигурации в файлы, присваивать мнемоники (подписи) каналам и обновлять прошивку устройства. Программа не требует установки и работает в режиме портативного приложения.

Тип выходного сигнала GPI может быть выбран индивидуально для каждого канала. Режим «Toggle» — каждое нажатие кнопки переключает выход между активным и неактивным состояниями. Режим «Push Down» — выход активен только пока кнопка нажата, при отпускании возвращается в исходное состояние. Режим «Pulse 200 ms» или «Pulse 400 ms» — при нажатии кнопки формируется импульс заданной длительности, после чего выход автоматически возвращается в исходное состояние. Такое разнообразие режимов позволяет адаптировать пульт под любые сценарии управления — от простого включения/выключения до кратковременных команд для запуска воспроизведения, активации эффектов или переключения входов на микшере.

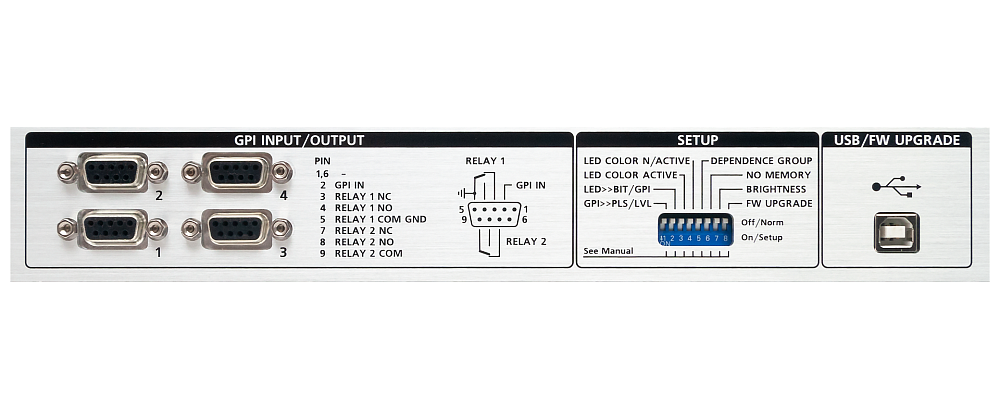

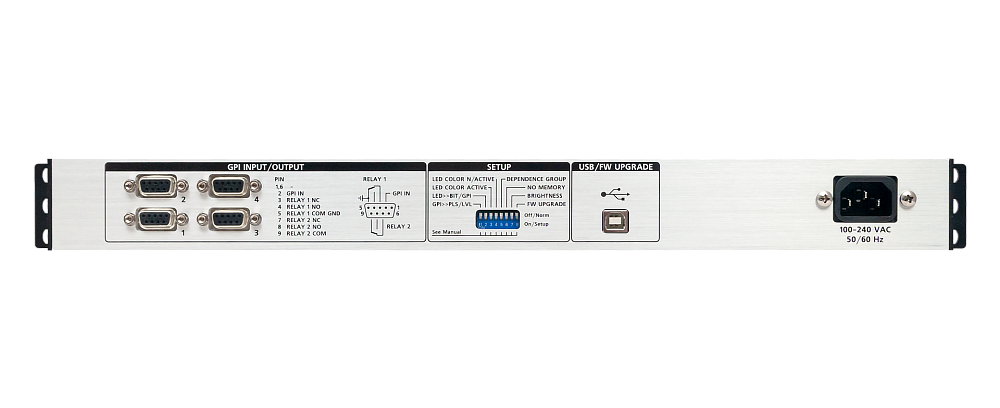

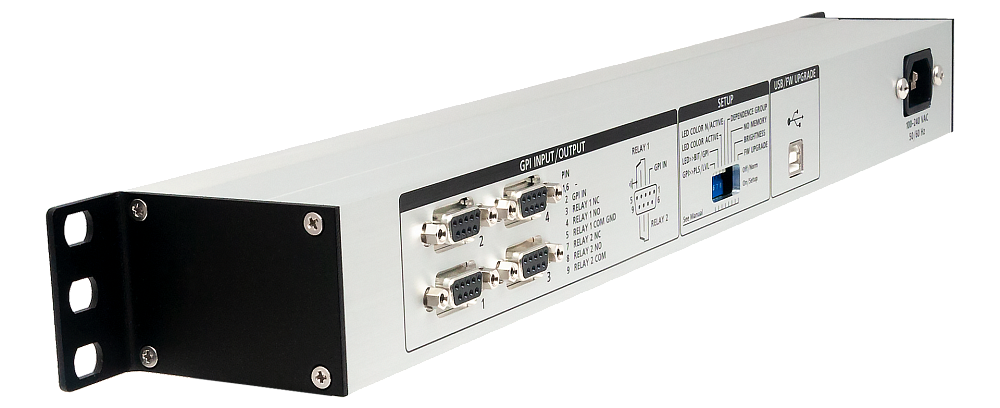

Пульт выполнен в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет устанавливать его в телекоммуникационные стойки или консоли. На передней панели расположены четыре кнопки с программируемой подсветкой и защитными крышками, на задней — четыре разъёма GPI (DB9F), DIP-переключатель «SETUP», USB-разъём типа B и разъём питания IEC C14. Питание осуществляется от сети 100–240 В переменного тока, потребляемая мощность не превышает 6 Вт. Вес устройства составляет 0,96 кг. В комплект поставки входит кабель питания и руководство пользователя. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений.

Пульт KR-41CP идеально подходит для управления оборудованием, поддерживающим GPI-входы, в составе систем на базе устройств бренда LES. Например, он может использоваться для включения микрофонных линий на пультах комментаторов AR-212ASM↗ и AR-214ASM↗, которые имеют GPI-входы для дистанционного включения микрофона. Также он может управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, переключать режимы усилителей-распределителей DS-1013SF-P2↗ или DS-118DT↗, а также подавать сигналы управления на преобразователи форматов DS-33ADAS↗ и другие устройства с GPI-входами. Благодаря четырём независимым каналам, возможности группировки, гибкой настройке и надёжной конструкции с защитными крышками, KR-41CP станет незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах, где требуется одновременное управление несколькими устройствами с возможностью исключающего выбора и защитой от случайных нажатий.
