Универсальный пульт GPI управления LES KR-31CP

В системах студийного вещания, телевизионного производства, концертной деятельности и автоматизации управления оборудованием сигналы GPI (General Purpose Interface) являются стандартным способом дистанционного включения, переключения и управления различными устройствами. Микшерные пульты, видеомикшеры, системы коммутации, звуковые процессоры и другое профессиональное оборудование часто имеют GPI-входы для управления по принципу «сухой контакт» или «замыкание на землю». LES KR-31CP — это универсальный трёхканальный пульт управления, предназначенный для формирования сигналов GPI с возможностью гибкой настройки параметров каждого канала. Устройство оснащено тремя независимыми каналами, каждый из которых включает кнопку на передней панели, два релейных выхода (переключающие контактные пары), один выход с открытым коллектором и один вход GPI, что обеспечивает широкие возможности для интеграции в самые разные системы — от небольших студий до крупных вещательных комплексов.

Пульт KR-31CP построен на основе микропроцессорной архитектуры и имеет энергонезависимую память, сохраняющую состояние выходов при отключении питания. При включении питания состояние восстанавливается до последнего сохранённого значения, что гарантирует предсказуемость работы системы после перезагрузок. Релейные выходы позволяют коммутировать внешние цепи напряжением до 30 В и током до 0,5 А, что достаточно для управления световыми индикаторами, сигнальными лампами, реле в коммутационных панелях или подачи управляющих сигналов на входы других устройств. Выход с открытым коллектором может использоваться для формирования сигнала «земля-сигнал» для устройств, требующих такого типа управления. Вход GPI позволяет принимать внешние управляющие сигналы, например, от микшера или системы автоматизации, и использовать их для индикации состояния на кнопках пульта — так оператор видит подтверждение того, что его команда принята и выполнена.

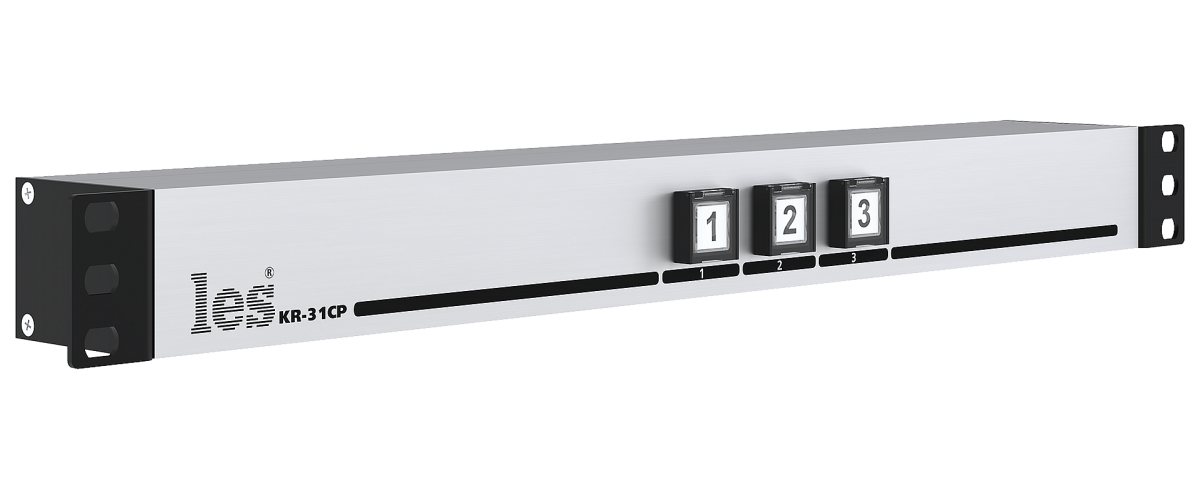

Каждая из трёх кнопок на передней панели имеет встроенную светодиодную подсветку, цвет и яркость которой программируются пользователем. Доступны три цвета: красный, зелёный и жёлтый, а также возможность полного отключения подсветки. Яркость подсветки (общая для всех кнопок) регулируется в диапазоне от минимальной до максимальной с шагом 1/8, что позволяет адаптировать индикацию к условиям освещения в студии или на концертной площадке. Подсветка может отражать либо внутреннее состояние выхода пульта (активен/неактивен), либо состояние внешнего входа GPI — например, сигнал подтверждения от управляемого устройства. Модель KR-31CP имеет защитные откидные крышки на кнопках, которые предохраняют от случайного нажатия — это особенно важно на оживлённых пультах, в стойках с большим количеством оборудования или в местах, где оператор может случайно задеть кнопку. Крышка легко откидывается для доступа к кнопке, а в закрытом состоянии надёжно блокирует её. Кнопки оснащены сменными прозрачными вкладышами для нанесения индивидуальных обозначений размером 13,4 × 13,4 мм, что позволяет адаптировать пульт под конкретные задачи — например, обозначить кнопки как «MIC 1», «MIC 2», «CAM 1» и т.д.

Важной особенностью KR-31CP является возможность объединения трёх каналов в «группы зависимости». В пределах группы только один канал может находиться в активном состоянии — нажатие на кнопку одного канала автоматически деактивирует другие каналы в группе. Это особенно полезно при управлении устройствами, которые должны работать в режиме «исключающего выбора» — например, при выборе источника сигнала (камера 1, камера 2, камера 3) или при переключении между различными пресетами системы. Исключение составляет режим «Push Down», при котором одновременное нажатие на несколько кнопок может активировать соответствующие каналы одновременно, что позволяет реализовать сценарии с множественным выбором. Группы настраиваются как через DIP-переключатели, так и через программу управления.

Настройка пульта может выполняться как локально с помощью DIP-переключателей на задней панели, так и удалённо через персональный компьютер по USB. Восьмипозиционный DIP-переключатель «SETUP» позволяет задать основные параметры: тип выходного сигнала (уровень или импульс длительностью 100, 200 или 500 мс), источник сигнала для подсветки кнопки (внутреннее состояние или внешний GPI-вход), цвета подсветки для активного и неактивного состояний, групповую зависимость каналов, сохранение состояния при выключении питания и яркость. Для более детальной конфигурации предназначена программа для ПК, которая подключается через USB-разъём типа B. Программа предоставляет графический интерфейс, полностью дублирующий все настройки DIP-переключателя, а также позволяет обновлять прошивку устройства. Все параметры можно сохранять в файлы на компьютере и загружать при необходимости, что удобно при тиражировании настроек на несколько пультов.

Каждый канал имеет три типа выхода: две переключающие релейные пары и один выход с открытым коллектором. Первая релейная пара (контакты 3, 4, 5) имеет один нормально замкнутый и один нормально разомкнутый контакт, соединённый с землёй. Вторая релейная пара (контакты 7, 8, 9) является полностью изолированной и может использоваться для коммутации цепей, не имеющих общей земли с пультом — например, для управления внешними реле или световыми индикаторами, подключёнными к отдельному источнику питания. Выход с открытым коллектором (контакт 6) замыкается на землю при активном состоянии и может использоваться для управления устройствами, работающими по принципу «замыкание на землю». Вход GPI (контакт 2) активируется замыканием на землю (контакт 5) и может использоваться для приёма внешних сигналов подтверждения. Все сигналы GPI выведены на разъёмы DB9F на задней панели — по одному разъёму на каждый канал, что упрощает подключение и исключает ошибки при монтаже.

Тип выходного сигнала GPI может быть выбран индивидуально для каждого канала. Режим «Toggle» (переключаемый уровень) — каждое нажатие кнопки переключает выход между активным и неактивным состояниями. Режим «Push Down» — выход активен только пока кнопка нажата, при отпускании возвращается в исходное состояние. Режим «Pulse» — при нажатии кнопки формируется импульс заданной длительности (100, 200 или 500 мс), после чего выход автоматически возвращается в исходное состояние. Такое разнообразие режимов позволяет адаптировать пульт под любые сценарии управления — от простого включения/выключения до кратковременных команд, например, для запуска воспроизведения, активации эффектов или переключения входов на микшере.

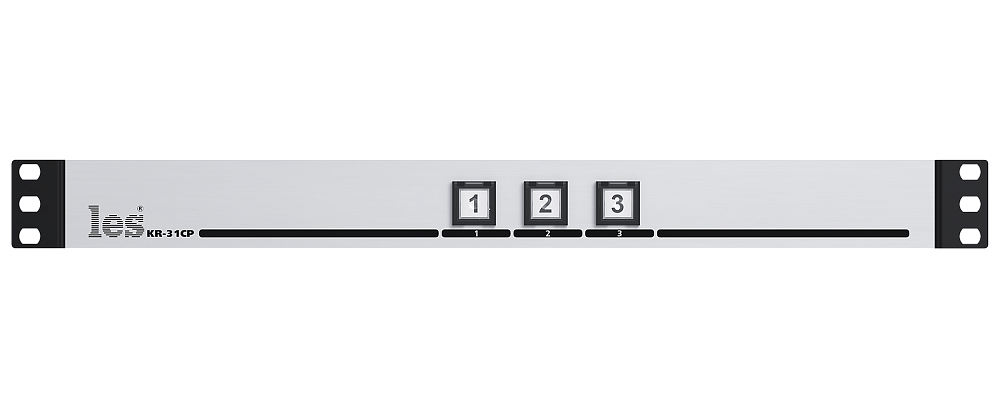

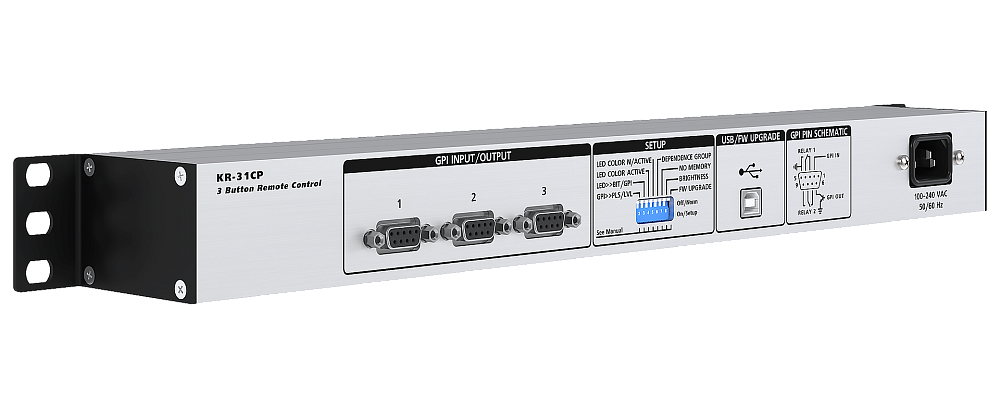

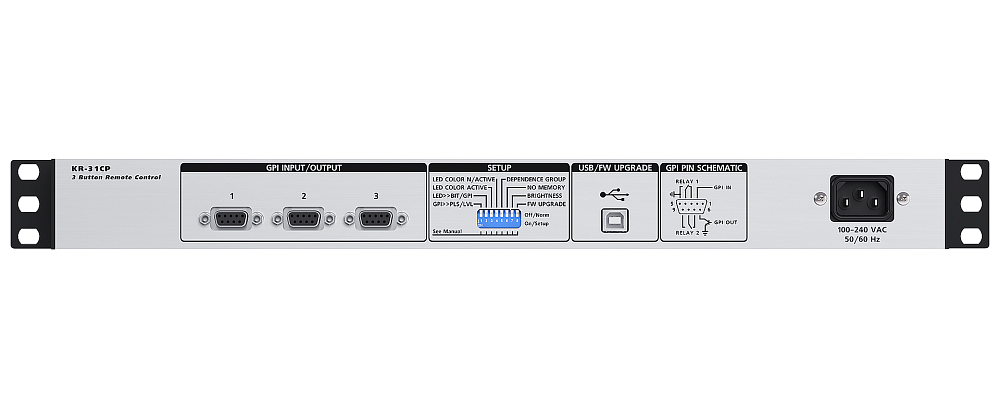

Пульт выполнен в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет устанавливать его в телекоммуникационные стойки или консоли. На передней панели расположены три кнопки с программируемой подсветкой и защитными крышками, на задней — три разъёма GPI (DB9F), DIP-переключатель «SETUP», USB-разъём типа B и разъём питания IEC C14. Питание осуществляется от сети 100–240 В переменного тока, потребляемая мощность не превышает 10 Вт. Вес устройства составляет 0,96 кг. В комплект поставки входит кабель питания и руководство пользователя. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений.

Пульт KR-31CP идеально подходит для управления оборудованием, поддерживающим GPI-входы, в составе систем на базе устройств бренда LES. Например, он может использоваться для включения микрофонных линий на пультах комментаторов AR-212ASM↗ и AR-214ASM↗, которые имеют GPI-входы для дистанционного включения микрофона. Также он может управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, переключать режимы усилителей-распределителей DS-1013SF-P2↗ или DS-118DT↗, а также подавать сигналы управления на преобразователи и другие устройства с GPI-входами. Благодаря трём независимым каналам, гибкой настройке и надёжной конструкции с защитными крышками, KR-31CP станет незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах, где требуется одновременное управление несколькими устройствами с возможностью исключающего выбора и защитой от случайных нажатий.
