Универсальный пульт GPI управления LES KR-11P

В системах студийного вещания, телевизионного производства, концертной деятельности и автоматизации управления оборудованием часто требуется оперативное замыкание управляющих цепей для включения или переключения внешних устройств. Сигналы GPI (General Purpose Interface), основанные на замыкании контактных пар, широко используются для дистанционного управления микшерными пультами, системами коммутации, световым оборудованием и другими устройствами, имеющими управляющие входы. LES KR-11P — это универсальный одноканальный пульт управления, предназначенный для подачи сигналов GPI путём простого замыкания контактной пары. Устройство оснащено одной кнопкой с механической фиксацией, которая замыкает соответствующую пару контактов на разъёме DB-9F. Пульт не требует внешнего питания для работы (кроме подсветки кнопки), является полностью пассивным коммутатором и может использоваться в любых системах, где требуется ручное замыкание управляющих цепей.

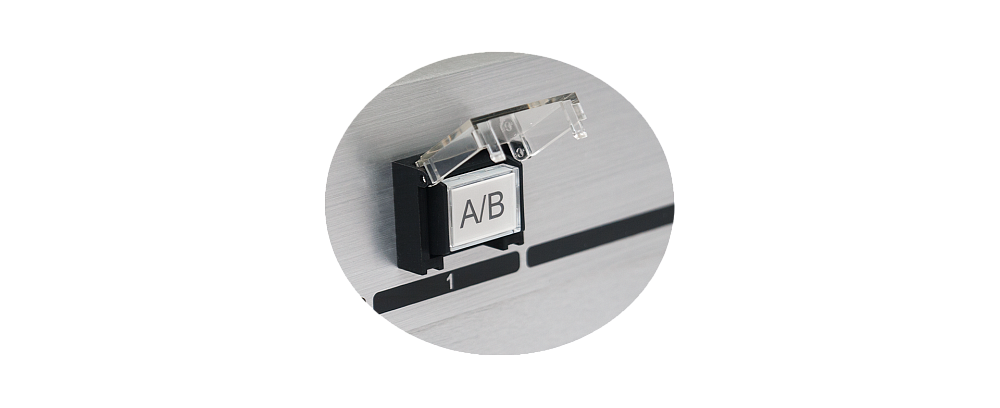

Основой пульта является качественная кнопка с механической фиксацией — при нажатии кнопка остаётся в утопленном положении, замыкая контакты, при повторном нажатии возвращается в исходное состояние, размыкая цепь. Такая конструкция обеспечивает надёжную коммутацию и исключает случайные срабатывания. Модель KR-11P дополнительно оснащена откидной защитной крышкой, которая предохраняет от случайного нажатия — это особенно важно на оживлённых пультах, в стойках с большим количеством оборудования или в местах, где оператор может случайно задеть кнопку. Крышка легко откидывается для доступа к кнопке, а в закрытом состоянии надёжно блокирует её, предотвращая непреднамеренную подачу команды.

Кнопка имеет встроенный светодиод для подсветки, который может использоваться для индикации состояния управляемого устройства. Подсветка питается от внешнего источника напряжением 10–14 В постоянного тока, которое подаётся на соответствующие контакты разъёма GPI (вывод 1 — анод (+), вывод 2 — катод (–)). При подаче напряжения светодиод загорается, информируя оператора о том, что управляемое устройство находится в активном состоянии, или о любом другом состоянии, которое требуется отобразить. Ток потребления подсветки составляет всего 20 мА, что позволяет подключать её к большинству управляющих выходов без дополнительных усилителей. Если подсветка не требуется, её можно просто не подключать — пульт продолжит работать как обычный коммутатор.

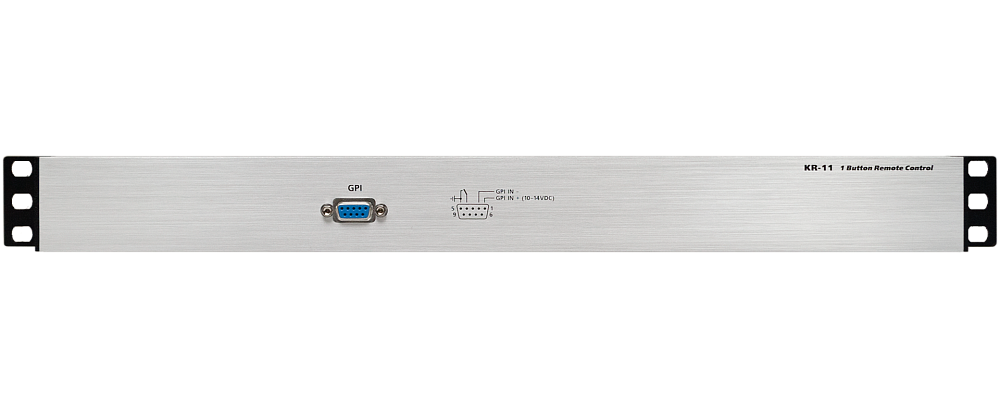

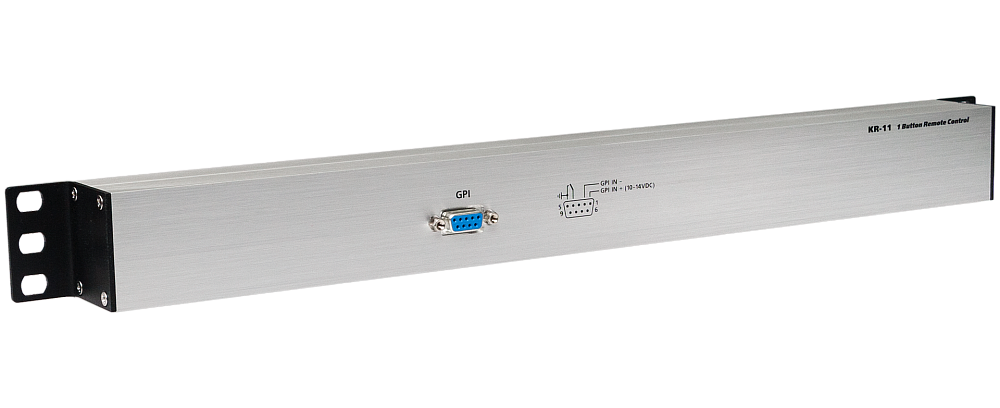

Коммутация осуществляется через разъём DB-9F (розетка) на задней панели. Назначение выводов унифицировано: контакты 4 и 5 представляют собой замыкаемую контактную пару (выводы 1 и 2 замыкаемой цепи). При нажатой кнопке контакты 4 и 5 замкнуты, при отжатой — разомкнуты. Такая схема позволяет подключать пульт к любым устройствам, использующим GPI-управление по принципу «сухой контакт» — например, к микшерным пультам для включения микрофонных линий, к видеомикшерам для переключения источников, к системам управления освещением, к звуковым процессорам и многому другому. Максимально допустимое напряжение на контактной паре составляет 28 В, максимальный ток — 100 мА, что достаточно для большинства управляющих цепей.

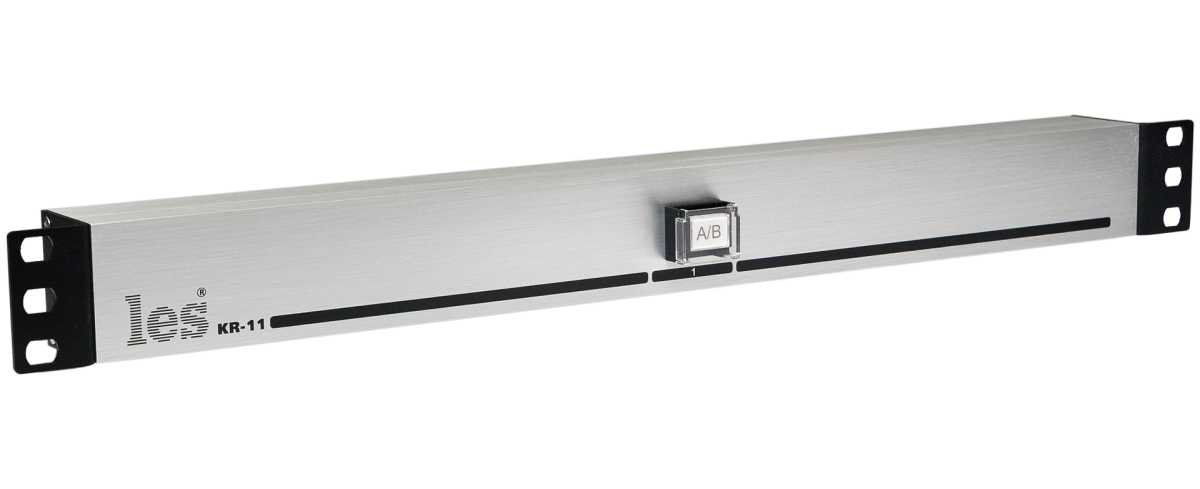

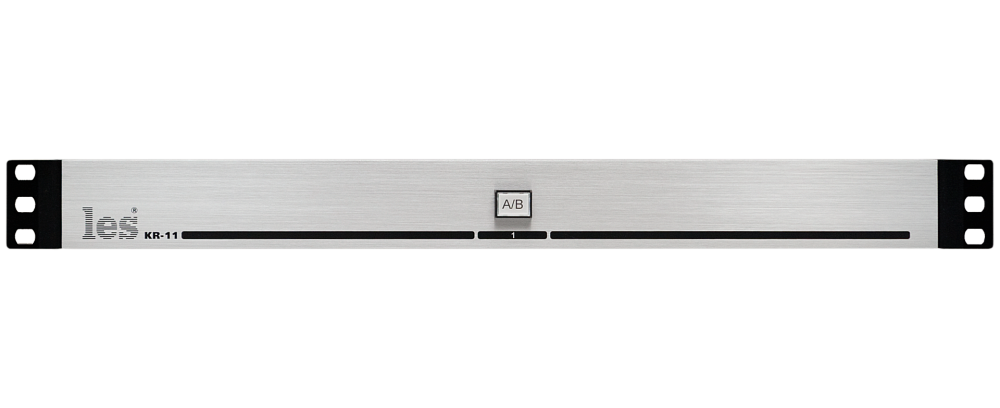

Пульт выполнен в стандартном 19-дюймовом корпусе высотой 1U и глубиной всего 38 мм (без учёта разъёмов), что позволяет устанавливать его в телекоммуникационные стойки или консоли, не занимая много места. На передней панели расположена кнопка с возможностью замены прозрачного вкладыша для нанесения индивидуального обозначения — например, «MIC», «ON AIR», «CAM 1», «LIGHT» или любой другой пиктограммы. Размер вкладыша — 14,5 × 10,0 мм, что позволяет использовать стандартную самоклеящуюся бумагу для печати на лазерном принтере. Вкладыш легко заменяется: достаточно снять колпачок кнопки, вложить новый листок с обозначением и установить колпачок обратно. При сборке кнопки важно соблюдать ориентацию внутренних углублений-защёлок, чтобы обеспечить надёжную фиксацию колпачка.

Устройство не имеет собственного источника питания — питание для подсветки подаётся от внешнего устройства через выводы 1 и 2 разъёма GPI, а для работы коммутатора оно не требуется. Это делает пульт полностью пассивным и максимально надёжным — в нём нет электронных компонентов, которые могли бы выйти из строя, и он не потребляет энергии в отключённом состоянии. Благодаря простой конструкции, пульт имеет длительный срок службы и не требует обслуживания. Вес устройства составляет менее 1 кг, габариты позволяют монтировать его как в стойку, так и на любую горизонтальную поверхность с помощью настольного исполнения (опционально). В комплект поставки входит руководство пользователя, а также кабели питания не входят, так как пульт не требует питания для основной функции.

Пульт KR-11P идеально подходит для управления оборудованием, поддерживающим GPI-входы, в составе систем на базе устройств бренда LES. Например, он может использоваться для включения микрофонных линий на пультах комментаторов AR-212ASM↗ и AR-214ASM↗, которые имеют GPI-входы для дистанционного включения микрофона. Также он может управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, переключать режимы усилителей-распределителей DS-1013SF-P2↗ или DS-118DT↗, а также подавать сигналы управления на преобразователи и другие устройства с GPI-входами. Благодаря простоте и надёжности, KR-11P станет незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах, где требуется быстрое и уверенное переключение оборудования без риска случайных нажатий.
