Универсальный пульт GPI управления LES KR-11CP

В современных студиях вещания, телевизионных комплексах, концертных площадках и системах автоматизации управления оборудованием часто возникает необходимость оперативно включать и выключать различные устройства, переключать сигнальные тракты, управлять микрофонными линиями или запускать определённые сценарии работы. Для этого используются сигналы GPI (General Purpose Interface) — универсальный интерфейс, позволяющий внешним устройствам обмениваться управляющими сигналами. LES KR-11C, KR-21C и KR-31C — это универсальные пульты управления, предназначенные для дистанционного управления внешними устройствами с помощью сигналов GPI. Серия включает три модели с одним, двумя или тремя независимыми каналами управления, что позволяет выбрать оптимальное решение для любой системы — от небольшой студии до крупного вещательного комплекса. Каждый канал оснащён кнопкой на передней панели, двумя релейными выходами (переключающие контактные пары), одним выходом с открытым коллектором и одним входом GPI, что обеспечивает гибкость при интеграции с самым разнообразным оборудованием.

Пульты управления KR-11C, KR-21C и KR-31C построены на основе микропроцессорной архитектуры и имеют энергонезависимую память, сохраняющую состояние выходов при отключении питания. При включении питания состояние восстанавливается до последнего сохранённого значения, что гарантирует предсказуемость работы системы после перезагрузок. Релейные выходы позволяют коммутировать внешние цепи напряжением до 30 В и током до 0,5 А, что достаточно для управления световыми индикаторами, сигнальными лампами, реле в коммутационных панелях или подачи управляющих сигналов на входы других устройств. Выход с открытым коллектором может использоваться для формирования сигнала «земля-сигнал» для устройств, требующих такого типа управления. Вход GPI позволяет принимать внешние управляющие сигналы, например, от микшера или системы автоматизации, и использовать их для индикации состояния на кнопках пульта — так оператор видит подтверждение того, что его команда принята и выполнена.

Каждая кнопка на передней панели имеет встроенную светодиодную подсветку, цвет и яркость которой программируются пользователем. Доступны три цвета: красный, зелёный и жёлтый, а также возможность полного отключения подсветки. Яркость подсветки (общая для всех кнопок) регулируется в диапазоне от минимальной до максимальной с шагом 1/8, что позволяет адаптировать индикацию к условиям освещения в студии или на концертной площадке. Подсветка может отражать либо внутреннее состояние выхода пульта (активен/неактивен), либо состояние внешнего входа GPI — например, сигнал подтверждения от управляемого устройства. Такая гибкость делает пульт удобным инструментом для оператора, который мгновенно видит текущее состояние всей системы.

Настройка пульта может выполняться как локально с помощью DIP-переключателей на задней панели, так и удалённо через персональный компьютер по USB. Восьмипозиционный DIP-переключатель «SETUP» позволяет задать основные параметры: тип выходного сигнала (уровень или импульс длительностью 100, 200 или 500 мс), источник сигнала для подсветки кнопки (внутреннее состояние или внешний GPI-вход), цвета подсветки для активного и неактивного состояний, групповую зависимость каналов (для двух- и трёхканальных моделей), сохранение состояния при выключении питания и яркость. Настройки сохраняются в энергонезависимой памяти. Для более детальной конфигурации предназначена программа для ПК, которая подключается через USB-разъём типа B. Программа предоставляет графический интерфейс, полностью дублирующий все настройки DIP-переключателя, а также позволяет обновлять прошивку устройства. Все параметры можно сохранять в файлы на компьютере и загружать при необходимости, что удобно при тиражировании настроек на несколько пультов.

Важной особенностью пультов KR-21C и KR-31C является возможность объединения каналов в «группы зависимости». В пределах одной группы только один канал может находиться в активном состоянии — нажатие на кнопку одного канала автоматически деактивирует другие каналы в группе. Это особенно полезно при управлении устройствами, которые должны работать в режиме «исключающего выбора» — например, при выборе источника сигнала (камера 1, камера 2, камера 3) или при переключении между различными пресетами системы. Исключение составляет режим «Push Down», при котором одновременное нажатие на несколько кнопок может активировать соответствующие каналы одновременно, что позволяет реализовать сценарии с множественным выбором. Группы настраиваются как через DIP-переключатели, так и через программу управления.

Каждый канал имеет три типа выходов: две переключающие релейные пары и один выход с открытым коллектором. Первая релейная пара (контакты 3, 4, 5) имеет один нормально замкнутый и один нормально разомкнутый контакт, соединённый с землёй. Вторая релейная пара (контакты 7, 8, 9) является полностью изолированной и может использоваться для коммутации цепей, не имеющих общей земли с пультом — например, для управления внешними реле или световыми индикаторами, подключёнными к отдельному источнику питания. Выход с открытым коллектором (контакт 6) замыкается на землю при активном состоянии и может использоваться для управления устройствами, работающими по принципу «замыкание на землю». Вход GPI (контакт 2) активируется замыканием на землю (контакт 5) и может использоваться для приёма внешних сигналов подтверждения. Все сигналы GPI выведены на разъёмы DB9F на задней панели — по одному разъёму на каждый канал, что упрощает подключение и исключает ошибки при монтаже.

Тип выходного сигнала GPI может быть выбран индивидуально для каждого канала. Режим «Toggle» (переключаемый уровень) — каждое нажатие кнопки переключает выход между активным и неактивным состояниями. Режим «Push Down» — выход активен только пока кнопка нажата, при отпускании возвращается в исходное состояние. Режим «Pulse» — при нажатии кнопки формируется импульс заданной длительности (100, 200 или 500 мс), после чего выход автоматически возвращается в исходное состояние. Такое разнообразие режимов позволяет адаптировать пульт под любые сценарии управления — от простого включения/выключения до кратковременных команд, например, для запуска воспроизведения, активации эффектов или переключения входов на микшере.

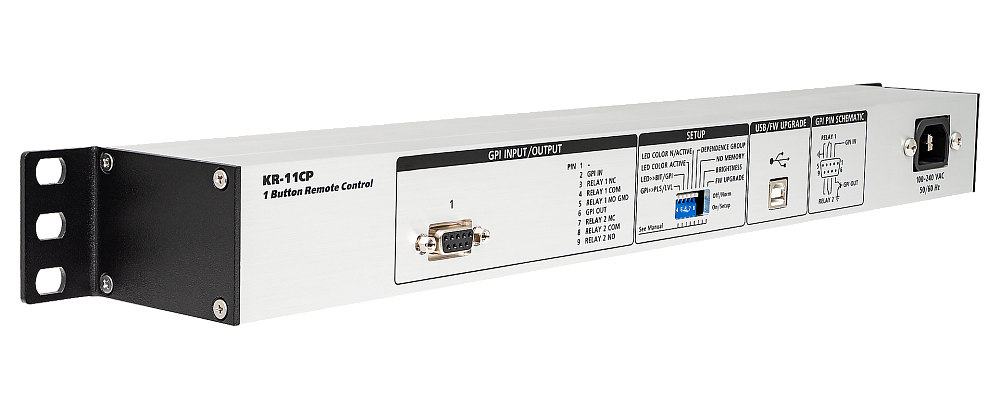

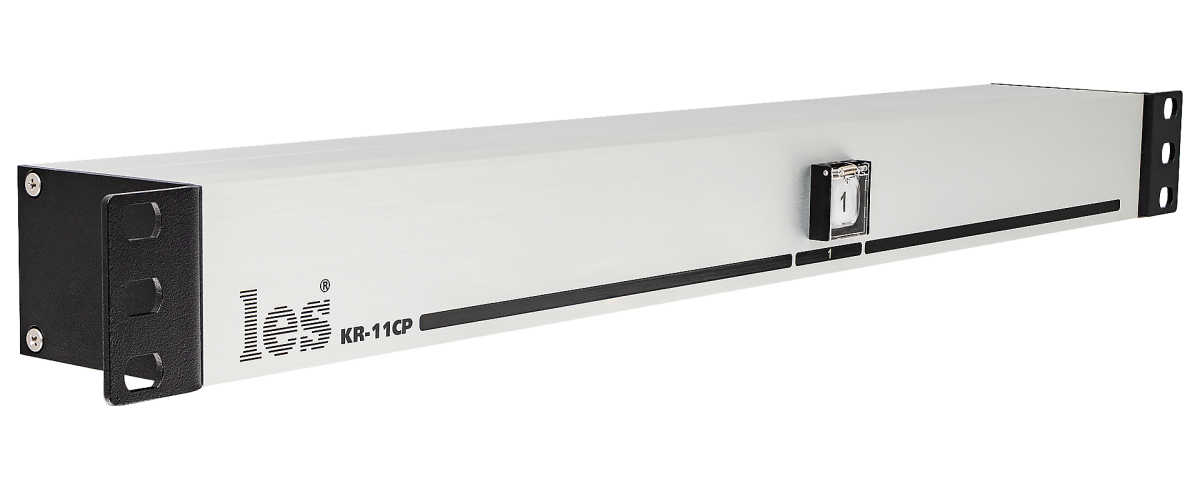

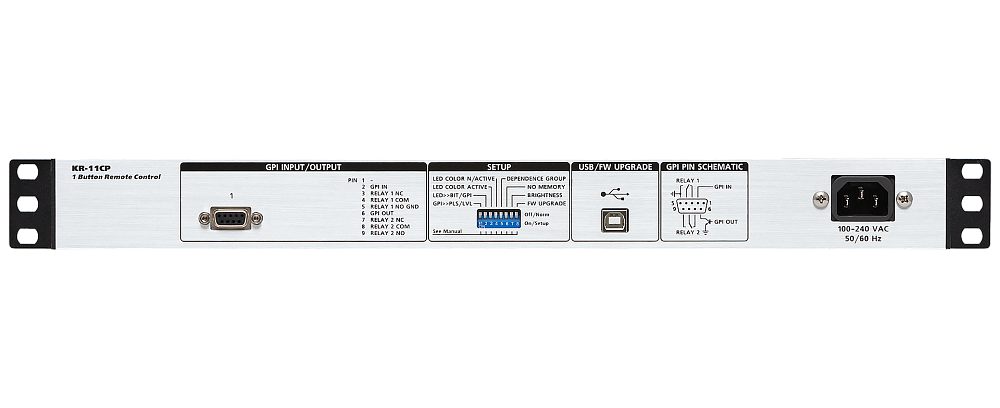

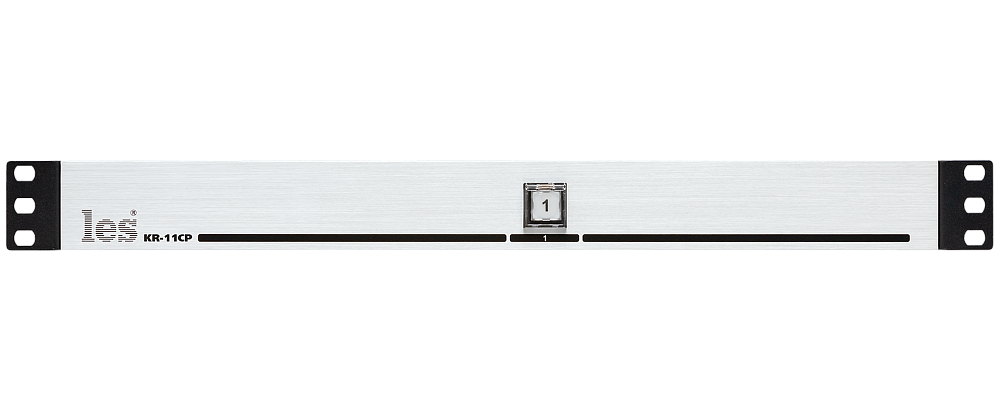

Все модели выполнены в стандартном 19-дюймовом корпусе высотой 1U (44 мм) и глубиной 62 мм, что позволяет устанавливать их в телекоммуникационные стойки или консоли. На передней панели расположены кнопки с программируемой подсветкой, на задней — разъёмы GPI (DB9F), DIP-переключатель «SETUP», USB-разъём типа B и разъём питания IEC C14. Питание осуществляется от сети 100–240 В переменного тока, потребляемая мощность не превышает 10 Вт. Вес устройства составляет 0,96 кг, что облегчает монтаж и транспортировку. Диапазон рабочих температур — от +5 до +40 °C, что соответствует условиям большинства студий и технических помещений. В комплект поставки входит кабель питания и руководство пользователя.

Пульты управления KR-11C, KR-21C и KR-31C идеально подходят для использования в составе профессиональных систем вместе с оборудованием бренда LES. Они могут управлять пультами комментаторов AR-212ASM↗ и AR-214ASM↗ для включения микрофонных линий, управлять эмбеддерами DS-2144HDASB↗ для активации вставки аудио, а также распределителями и преобразователями, поддерживающими GPI-управление. С помощью GPI-сигналов пульты могут управлять усилителями-распределителями DS-1013SF-P2↗ и DS-118DT↗, переключая режимы их работы или включая/отключая выходные каналы. Благодаря возможности настройки как через DIP-переключатели, так и через USB-программу, пульты легко интегрируются в любые системы, а наличие программируемой подсветки и нескольких режимов работы делает их незаменимым инструментом для операторов в студиях вещания, на спортивных аренах и в концертных залах.
