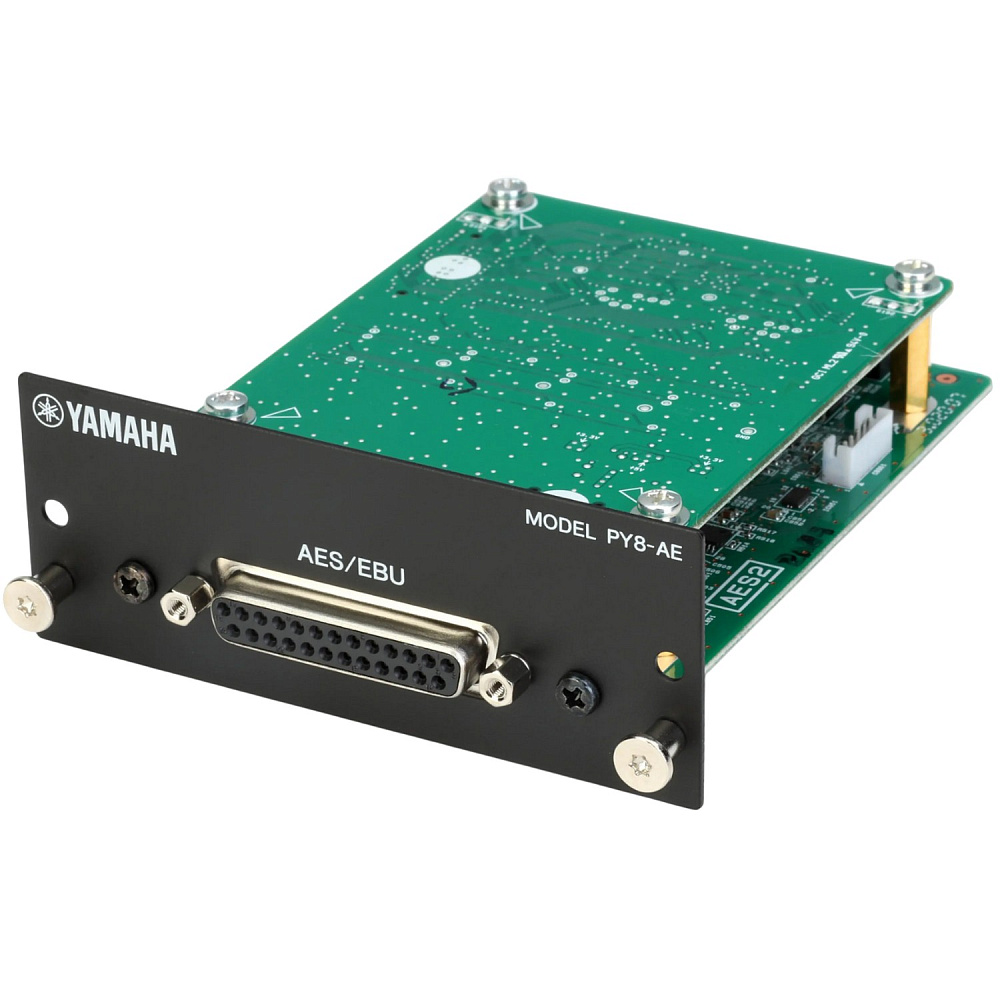

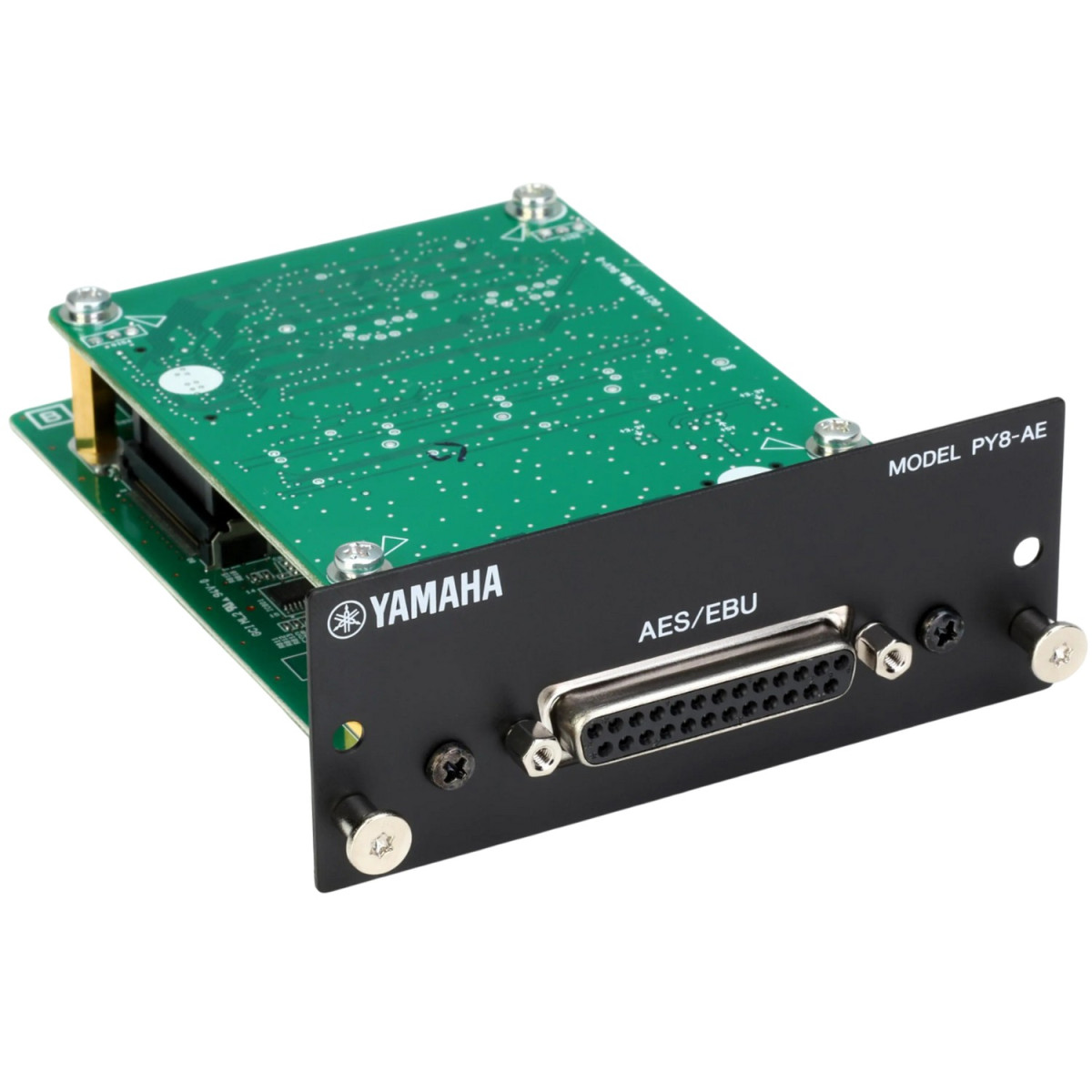

Плата расширения Yamaha PY8-AE

В современном профессиональном аудио цифровые микшерные консоли редко используются изолированно: на крупных площадках, в студиях и вещательных комплексах они становятся частью разветвлённой инфраструктуры, где сигнал передаётся между множеством цифровых устройств. Yamaha PY8-AE — это плата расширения, которая добавляет консолям серий DM7 и DM5 полноценный интерфейс AES/EBU, позволяя подключать внешние цифровые процессоры, рекордеры, системы трансляции и другое оборудование, работающее по этому стандарту. Карта устанавливается в слот PY на задней панели консоли и предоставляет 8 входных и 8 выходных каналов AES/EBU с поддержкой частоты дискретизации до 96 кГц и разрядности 24 бита. Встроенные преобразователи частоты дискретизации (SRC) на входах обеспечивают бесшовное согласование с устройствами, работающими на разных тактовых частотах, что особенно важно в сложных системах, где оборудование разных поколений и производителей должно работать совместно.

Области применения PY8-AE охватывают широкий спектр профессиональных задач. На крупных концертных площадках и фестивалях плата позволяет подключить к консоли внешние цифровые процессоры обработки, усилители с AES/EBU-входами или системы записи, сохраняя сигнал в цифровом виде на всём протяжении тракта. В театральных постановках и многофункциональных пространствах карта используется для интеграции с системами оповещения и трансляции, а также для обмена сигналами с другими цифровыми консолями, работающими на той же площадке. В студиях звукозаписи и на трансляционных комплексах PY8-AE обеспечивает прямое цифровое подключение к рекордерам, рабочим станциям и вещательным серверам, исключая лишние аналого-цифровые преобразования. В инсталляциях с фиксированным монтажом — конференц-залах, кампусах, спортивных объектах — плата позволяет встроить консоль в существующую цифровую инфраструктуру, где уже используется AES/EBU. Для прокатных компаний и системных интеграторов PY8-AE ценна тем, что расширяет коммутационные возможности консолей DM7 и DM5 без замены самого пульта, а её компактность и стандартный разъём D-sub 25-pin упрощают подключение и коммутацию на объекте.

Ключевая особенность PY8-AE — встроенные преобразователи частоты дискретизации (SRC) на входных каналах. Это означает, что к консоли можно подключить устройство, работающее на 48 кГц, в то время как сама консоль обрабатывает сигнал на 96 кГц, без внешних конвертеров и без потери каналов. SRC можно включать и выключать попарно для каждого канала, что даёт гибкость при работе с разными источниками. Разъём D-sub 25-pin обеспечивает плотную коммутацию восьми входов и восьми выходов через один многожильный кабель, что особенно удобно в рэковых и инсталляционных конфигурациях, где важна аккуратность кабельной разводки. Плата не требует отдельного питания и получает энергию от слота PY консоли, а её потребление остаётся в пределах допустимых значений для системы.

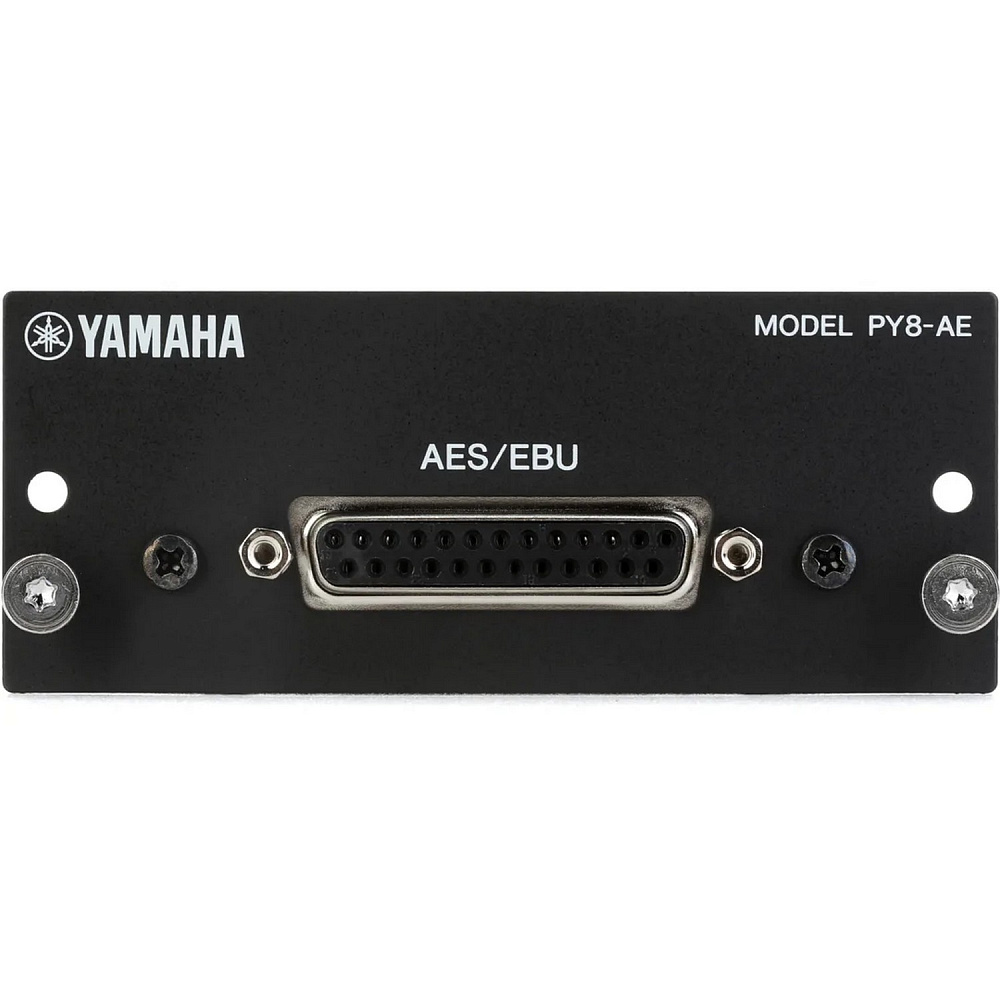

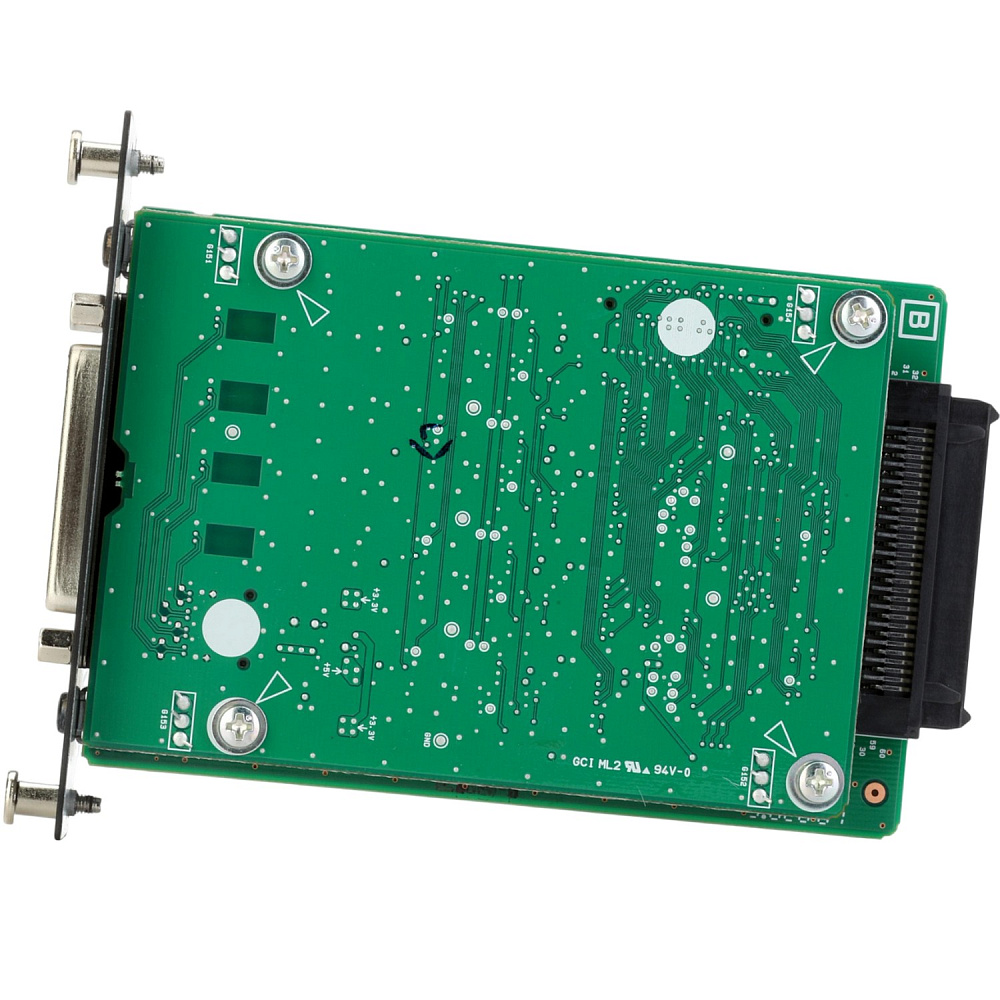

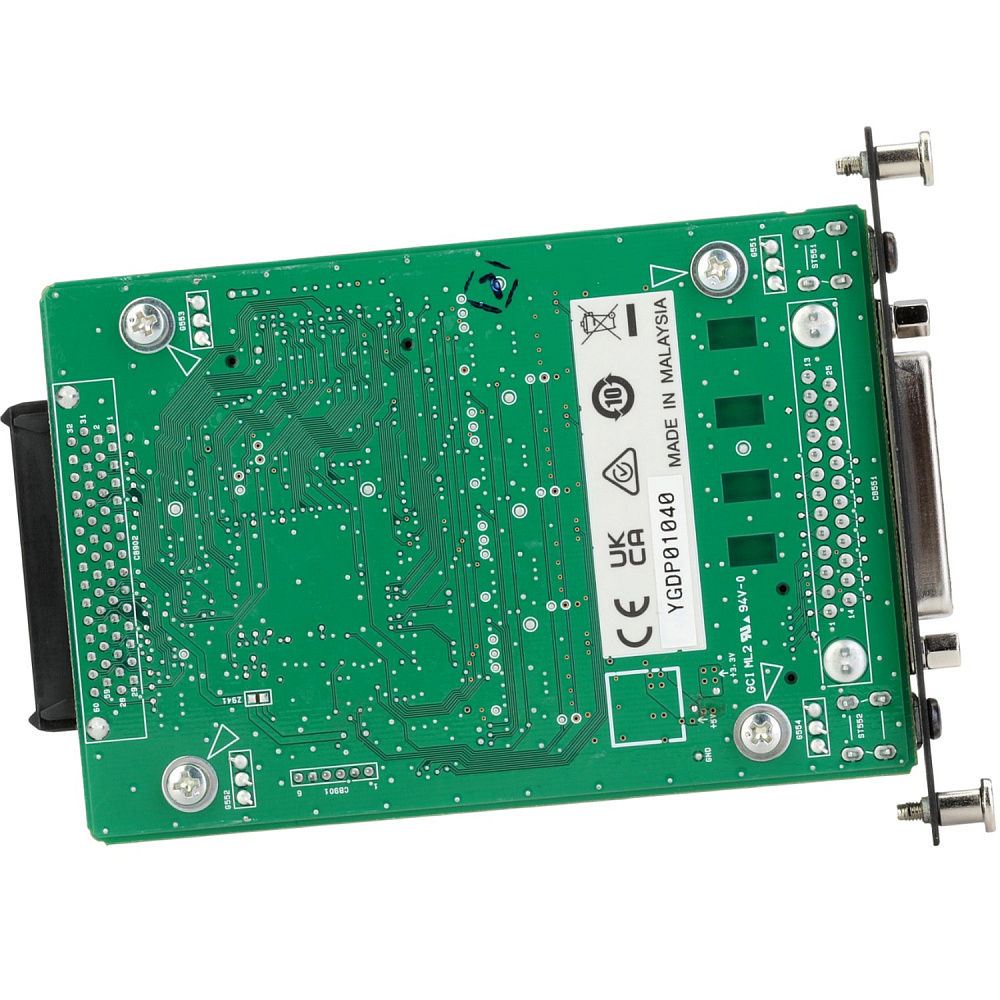

Аппаратная часть PY8-AE построена на высококачественных компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 бита, что обеспечивает прозрачную передачу сигнала без потери детализации. Для подключения используется один разъём D-sub 25-pin (female) на задней панели, через который коммутируются все восемь входов и восемь выходов. При работе с консолями DM7 и DM5 плата автоматически распознаётся системой, а маршрутизация входов и выходов настраивается через меню консоли или программное обеспечение DM7 Editor / DM5 Editor. Задержка, вносимая картой в тракт, минимальна и не влияет на синхронность живого звука или трансляции.

Конструктивно PY8-AE выполнена в компактном форм-факторе, характерном для плат серии PY. Габариты составляют 100 × 40 × 135 мм, вес — 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам консоли.

PY8-AE полностью совместима с цифровыми консолями Yamaha DM7↗, DM7 Compact↗, DM5↗ и DM5 Compact↗. Для расширения цифровых возможностей консолей в линейке также предусмотрены карты PY64-D↗ с интерфейсом Dante (64 входа / 64 выхода) и PY64-MD↗ с интерфейсом MADI (64 входа / 64 выхода), которые могут быть установлены в тот же слот PY. Для соединения с внешним оборудованием по AES/EBU рекомендуется использовать кабели с разъёмом D-sub 25-pin, распаянным в соответствии со стандартом Yamaha, а для настройки маршрутизации — программное обеспечение DM7 Editor↗ или DM5 Editor↗.
