Плата расширения Yamaha MY8-SDI-ED

В телевизионном производстве и трансляционных комплексах главная задача — сохранить сигнал в цифровом виде на всём протяжении тракта, от камеры до вещательного сервера. Любое лишнее аналого-цифровое преобразование вносит задержку, шум и риск потери качества. Yamaha MY8-SDI-ED — это плата расширения формата Mini-YGDAI, которая встраивает цифровую микшерную консоль или процессор Yamaha напрямую в SDI-инфраструктуру. Карта устанавливается в слот расширения MY и предоставляет один вход HD/SD-SDI, два выхода HD/SD-SDI с одинаковым сигналом и один реклоченный thru-выход, позволяя де-эмбедировать до восьми аудиоканалов из входящего видеопотока и встраивать до двух аудиогрупп в исходящий SDI-сигнал. Это решение для проектов, где звук и видео должны обрабатываться синхронно, без промежуточных преобразователей.

Области применения MY8-SDI-ED определяются её главным преимуществом — прямой интеграцией с вещательным SDI-оборудованием. В телевизионных студиях и передвижных телевизионных станциях (OB-фургонах) плата позволяет подключить консоль к видеомикшеру, вещательному серверу или системе записи, де-эмбедируя аудио из SDI-потока и возвращая обработанный звук обратно в видео без внешних конвертеров. В трансляционных комплексах и на спортивных объектах карта используется для оперативного микширования комментаторских линий и атмосферного звука, встроенных в SDI-сигнал с камер. В театральных постановках и мультимедийных пространствах MY8-SDI-ED обеспечивает синхронизацию аудио с видеопроекцией и шоу-контроллерами, работающими по SDI. В инсталляциях с фиксированным монтажом — конференц-залах, кампусах, диспетчерских центрах — плата позволяет встроить консоль в существующую вещательную инфраструктуру без замены периферийного оборудования. Для системных интеграторов и прокатных компаний MY8-SDI-ED ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а стандартные разъёмы BNC и компактный форм-фактор упрощают интеграцию на объекте.

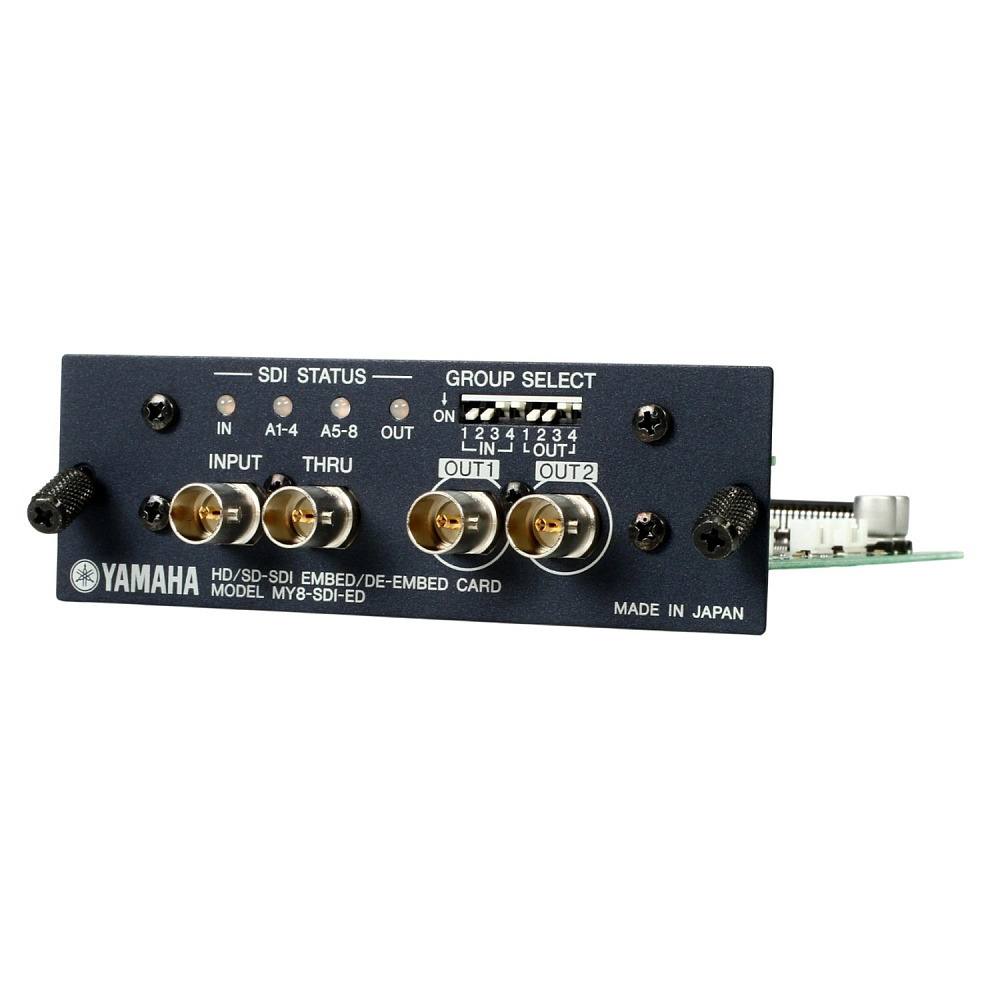

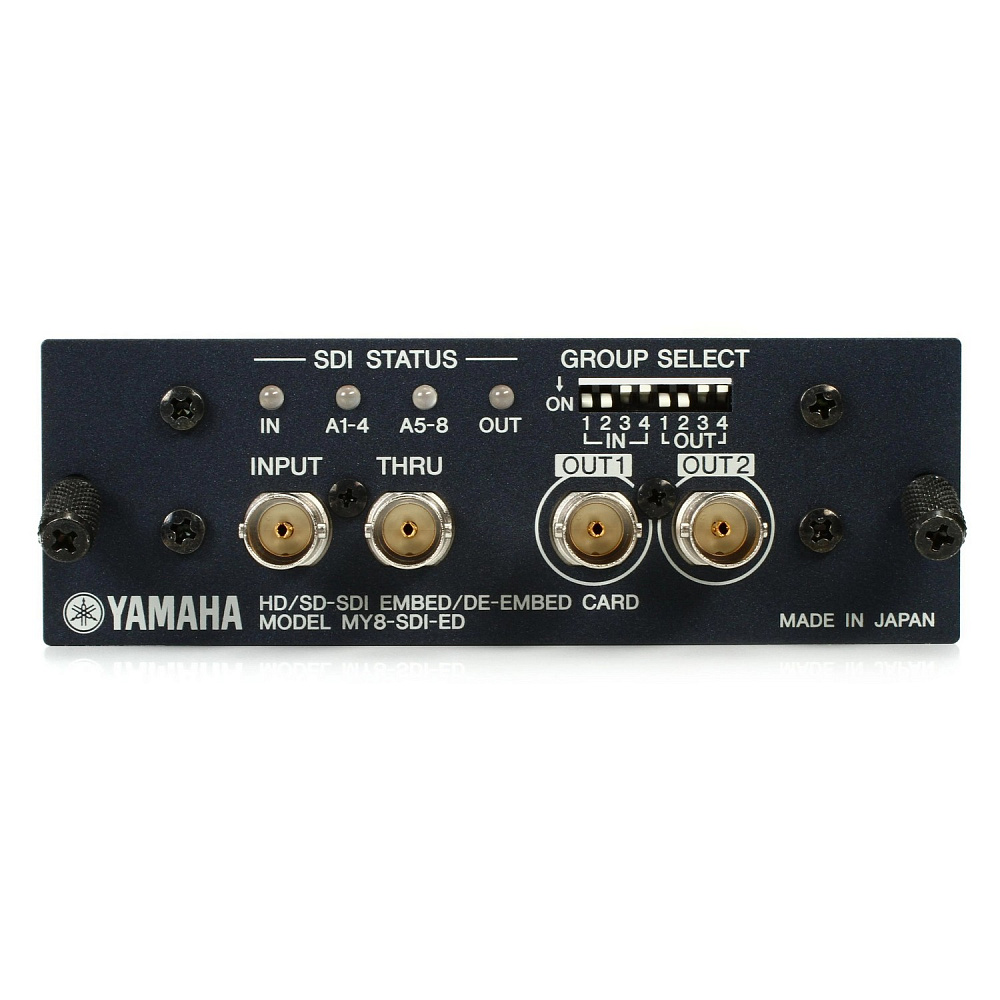

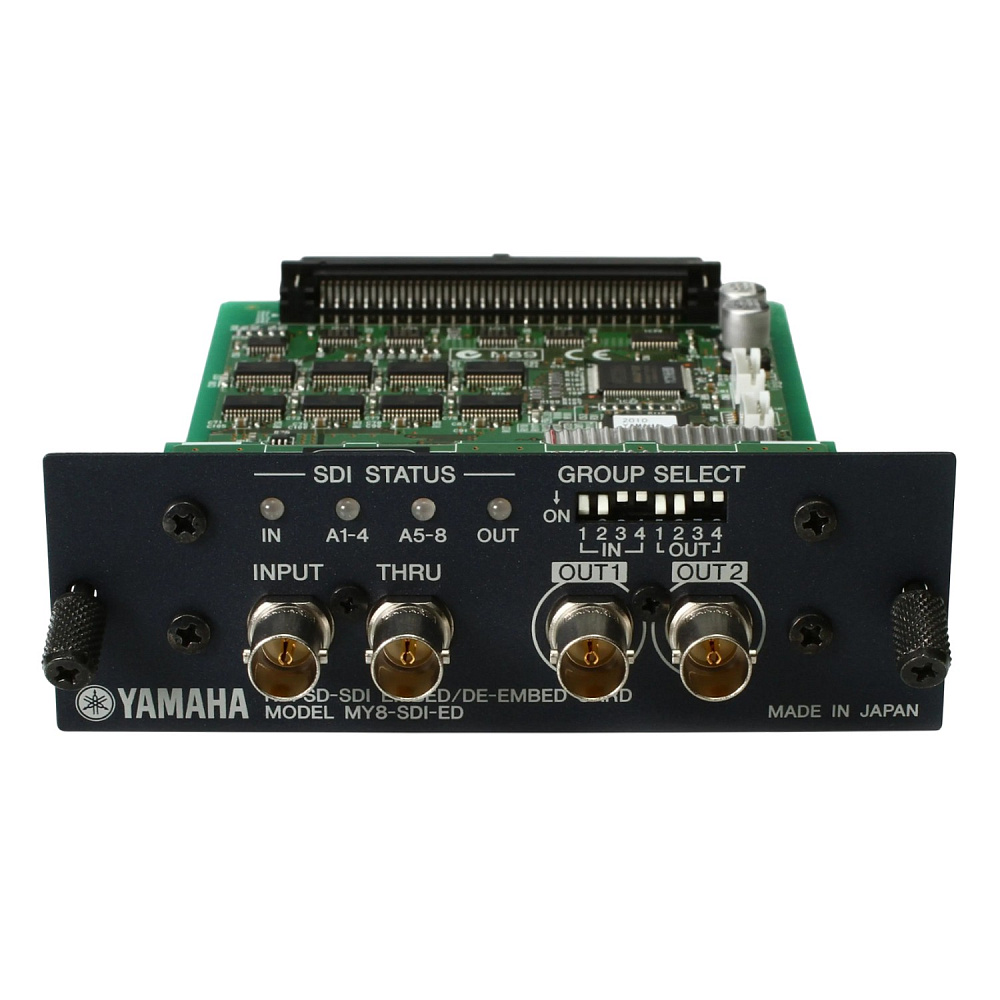

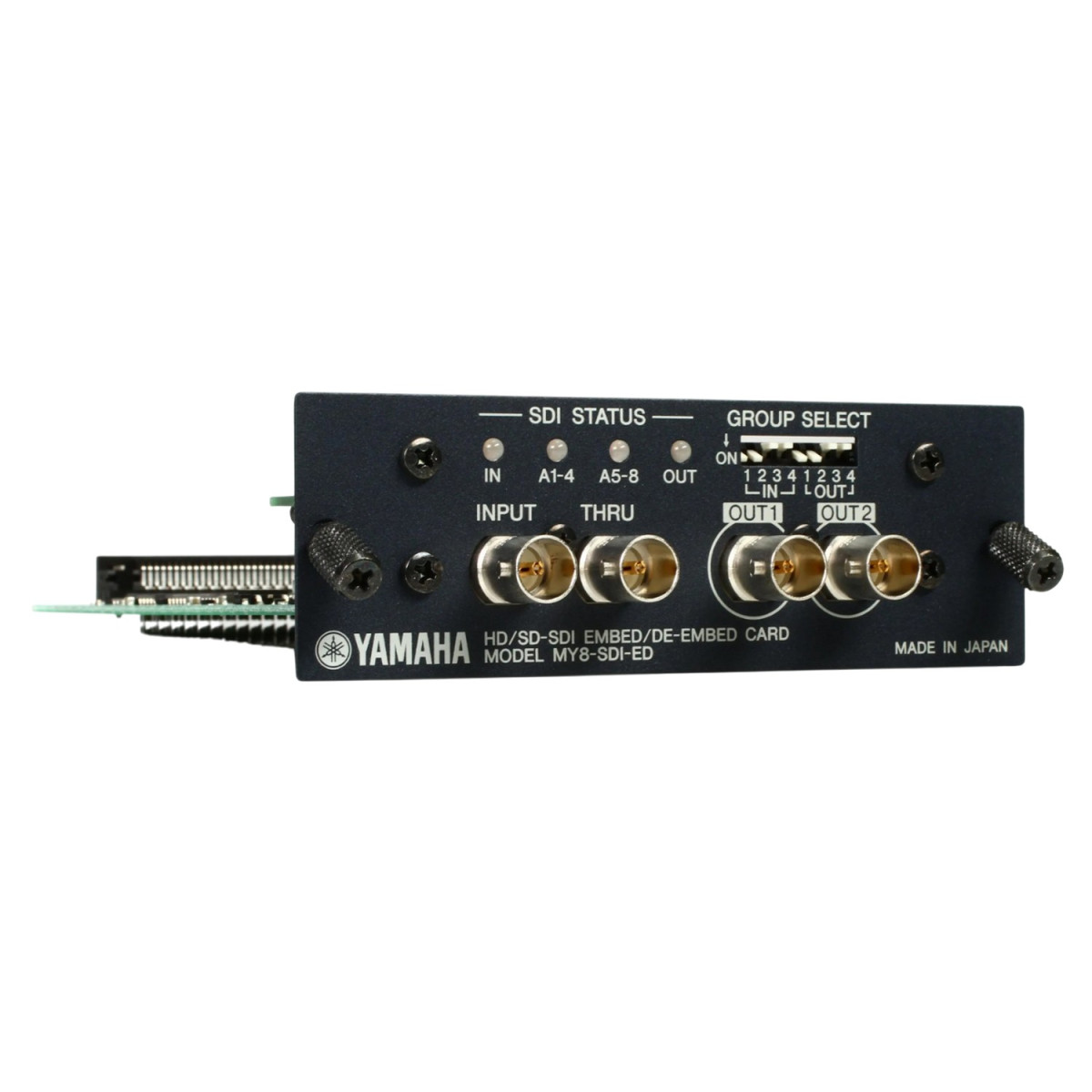

Ключевая особенность MY8-SDI-ED — двунаправленная работа с встроенным аудио в SDI. Карта де-эмбедирует до двух аудиогрупп из четырёх, мультиплексированных в HD/SD-SDI-сигнале: каждая группа содержит четыре канала, что в сумме даёт восемь каналов, доступных для обработки на консоли. Одновременно плата может встраивать до двух аудиогрупп в исходящий SDI-сигнал, формируя готовый видеопоток с обновлённым звуком для передачи в эфир или на запись. Четыре разъёма BNC обеспечивают гибкую коммутацию: один вход, два параллельных выхода (одинаковый сигнал для резервирования или распределения) и один thru-выход с реклокингом, который передаёт исходный сигнал дальше без изменений, но с восстановленной тактовой синхронизацией. Светодиодная индикация аудиостатуса на передней панели помогает оперативно оценить наличие и активность встроенных аудиоканалов.

Аппаратная часть MY8-SDI-ED соответствует стандартам профессионального вещательного видео. Карта работает с сигналами HD-SDI по стандарту SMPTE 292M (1,485 Гбит/с и 1,485/1,001 Гбит/с) и SD-SDI по стандарту SMPTE 259M-C (270 Мбит/с), а входное и выходное сопротивление составляет 75 Ом, что является стандартом для коаксиальных видеолиний. Разрядность обрабатываемого аудио — 24 бита, частота дискретизации — 48 кГц. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего де-эмбедированные каналы становятся доступны для маршрутизации через меню консоли или процессора, а выходные каналы консоли можно назначить на встраивание в SDI-поток.

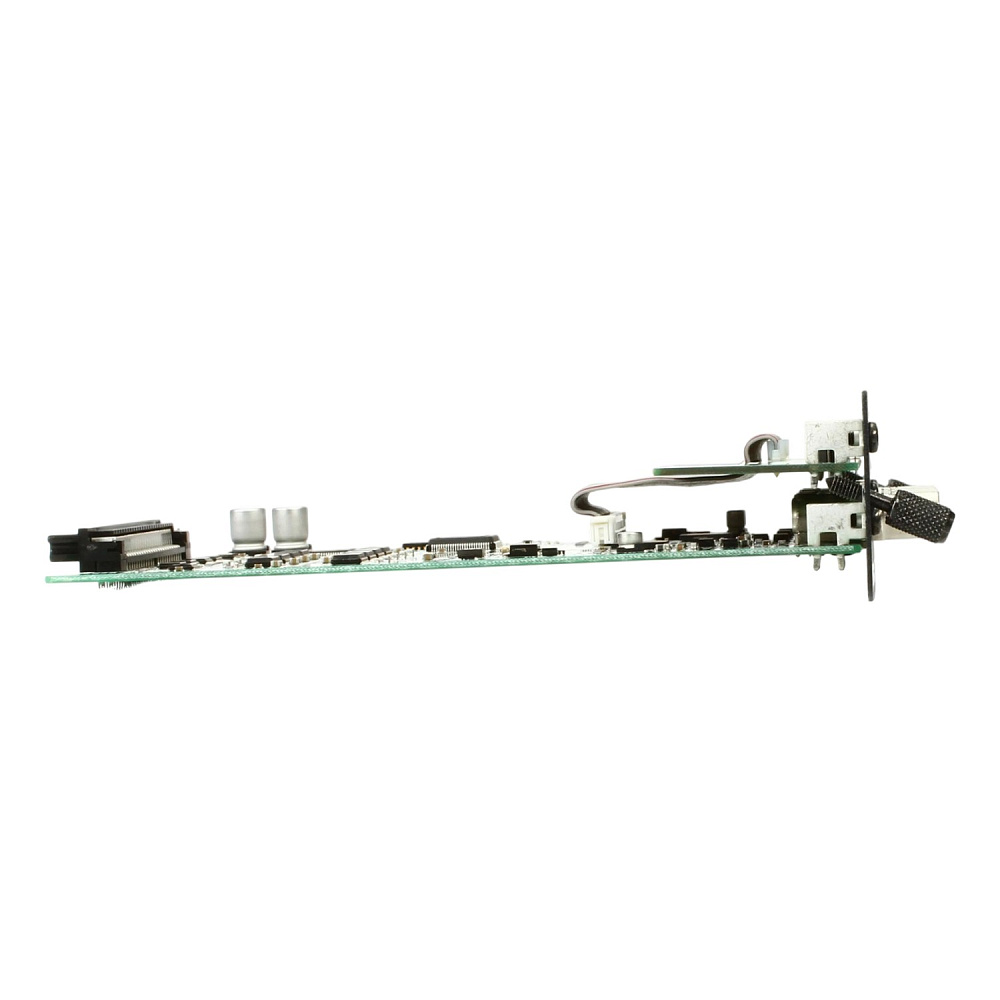

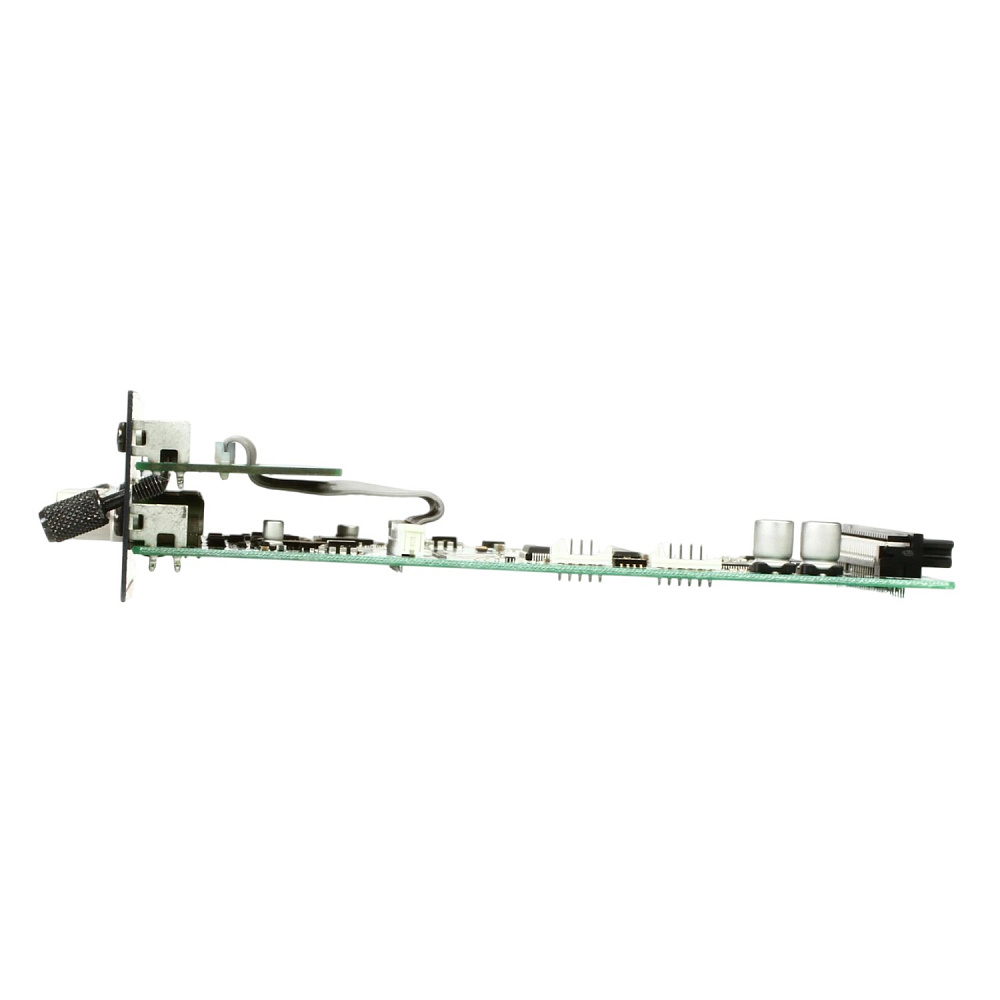

Конструктивно MY8-SDI-ED выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют 120 × 40 × 176 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных вещательных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY8-SDI-ED полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9 и PM5D. Для расширения цифровых возможностей в линейке предусмотрены другие карты Mini-YGDAI, например MY8-AE96↗ с интерфейсом AES/EBU, MY16-AT↗ с интерфейсом ADAT и MY8-AEB↗ с синхронизацией по опорному видеосигналу. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.

Приобрести Yamaha MY8-SDI-ED можно в интернет-магазине профессионального оборудования vismedia.ru.
