Плата расширения Yamaha MY8-AT

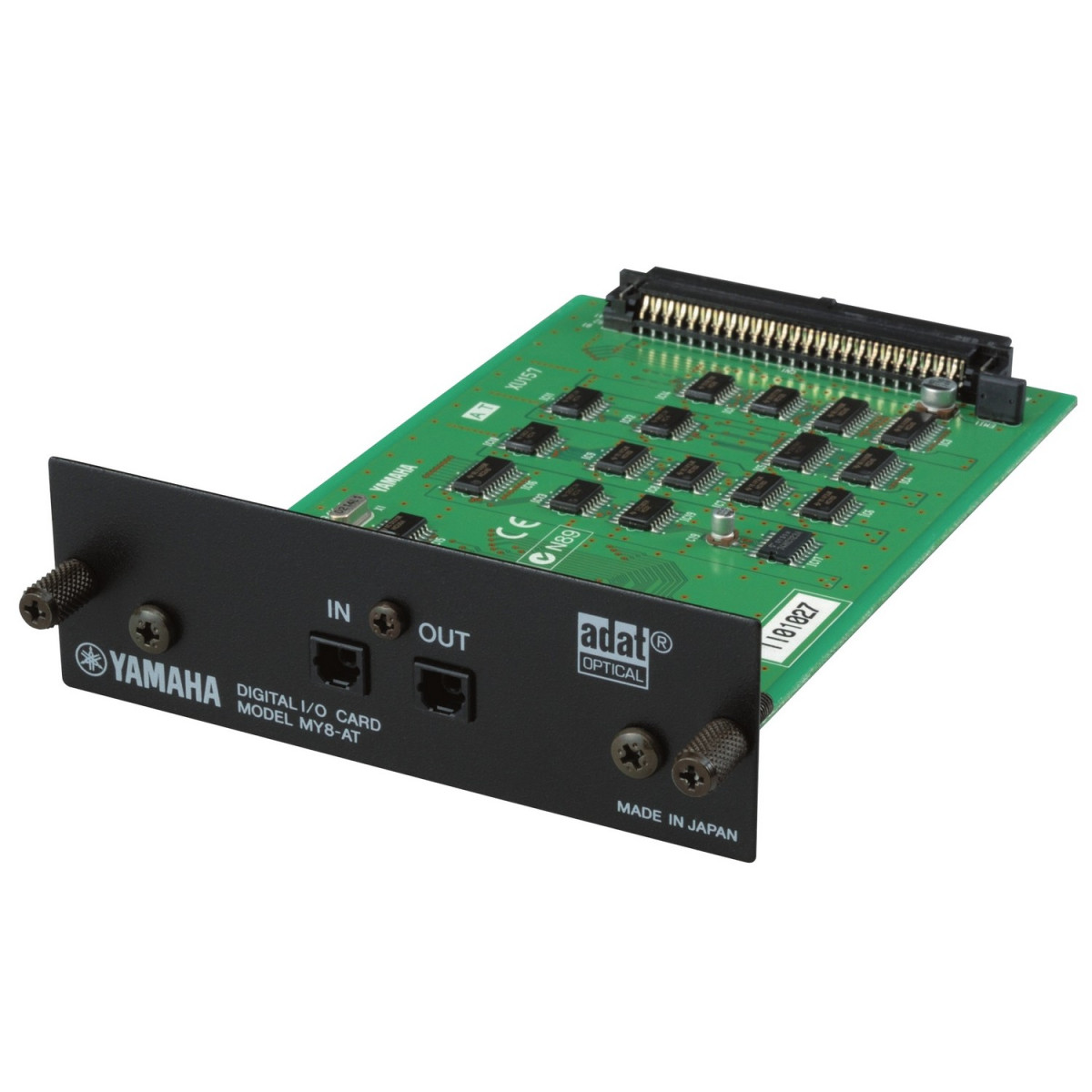

В профессиональном аудио редко возникает задача просто «добавить входы»: чаще речь идёт о том, чтобы встроить цифровую консоль в уже существующую инфраструктуру, где десятилетиями используется проверенный формат передачи данных. Yamaha MY8-AT — это плата расширения формата Mini-YGDAI, которая добавляет совместимым цифровым микшерным консолям и процессорам Yamaha полноценный интерфейс ADAT. Карта устанавливается в слот расширения MY и предоставляет 8 входов и 8 выходов ADAT на двух оптических разъёмах TOSLINK, обеспечивая передачу несжатого цифрового аудио с разрядностью 24 бита. На частотах 44,1 и 48 кГц карта работает в полноценной конфигурации 8 × 8, а при переключении системы на 96 кГц автоматически перестраивается на режим 4 входа и 4 выхода, что соответствует стандарту ADAT для удвоенной частоты дискретизации.

Области применения MY8-AT определяются её главным преимуществом — совместимостью с огромным парком оборудования, оснащённым интерфейсом ADAT. На концертных площадках и в студийных комплексах плата позволяет подключить к консоли внешние ADAT-преобразователи, цифровые рекордеры, рабочие станции и многоканальные интерфейсы, сохраняя сигнал в цифровом виде на всём протяжении тракта. В театральных постановках и многофункциональных пространствах карта используется для обмена сигналами с системами воспроизведения и записи, где ADAT остаётся удобным форматом для передачи восьми каналов по одному оптическому кабелю. В инсталляциях с фиксированным монтажом — конференц-залах, учебных аудиториях, храмах — MY8-AT позволяет встроить консоль в существующую цифровую инфраструктуру без замены периферийного оборудования. Для прокатных компаний и системных интеграторов плата ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а её компактность и стандартные оптические разъёмы упрощают коммутацию на объекте.

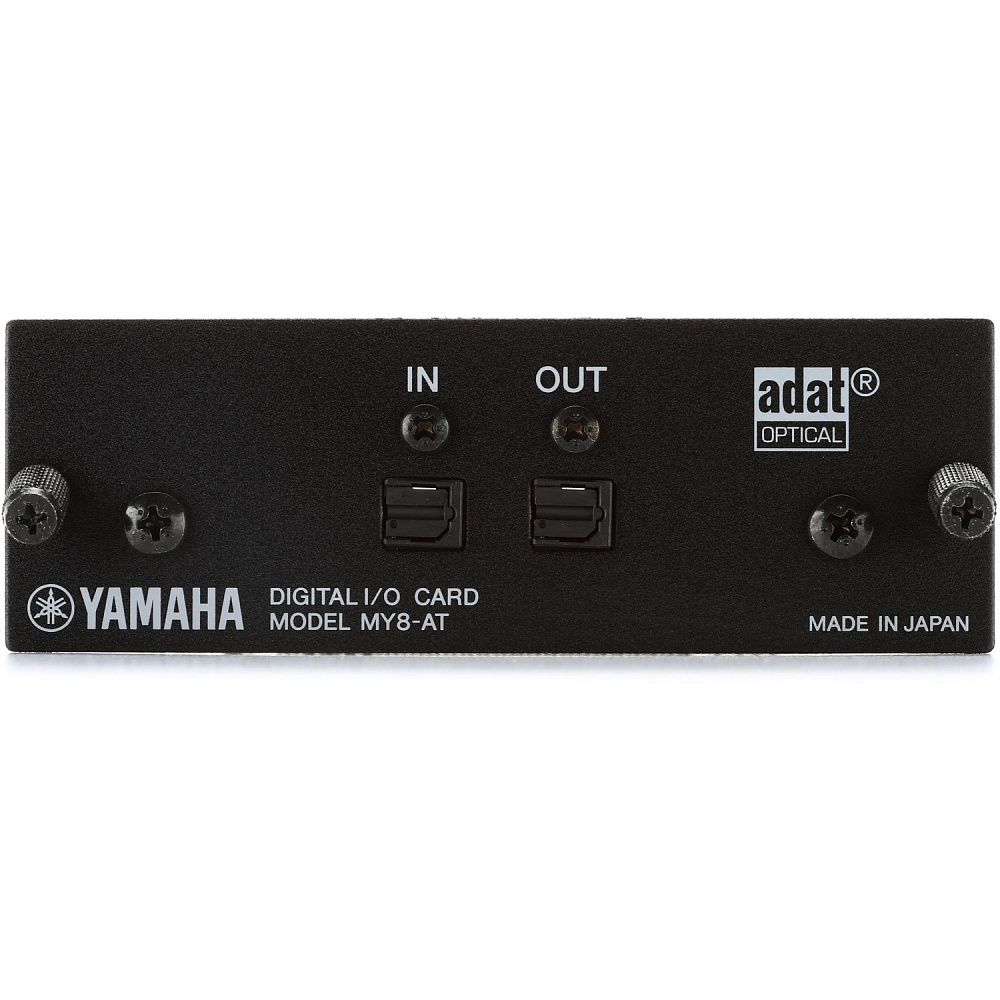

Ключевая особенность MY8-AT — поддержка двух режимов работы. На частотах 44,1 и 48 кГц карта обеспечивает полноценные 8 входов и 8 выходов, что соответствует одному потоку ADAT. При переключении системы на 88,2 или 96 кГц каждый оптический порт передаёт четыре канала вместо восьми, поэтому общее количество каналов сокращается до четырёх входов и четырёх выходов. Такая архитектура позволяет использовать одну и ту же карту в проектах с разными требованиями к частоте дискретизации, не приобретая отдельные модели для 48 и 96 кГц. Два оптических разъёма TOSLINK обеспечивают плотную коммутацию: один разъём обычно используется для входного потока, второй — для выходного, что упрощает кабельную разводку и снижает риск ошибки при подключении. В отличие от старшей модели MY16-AT↗, которая обеспечивает 16 каналов ADAT, MY8-AT ориентирована на задачи, где достаточно восьмиканального цифрового потока.

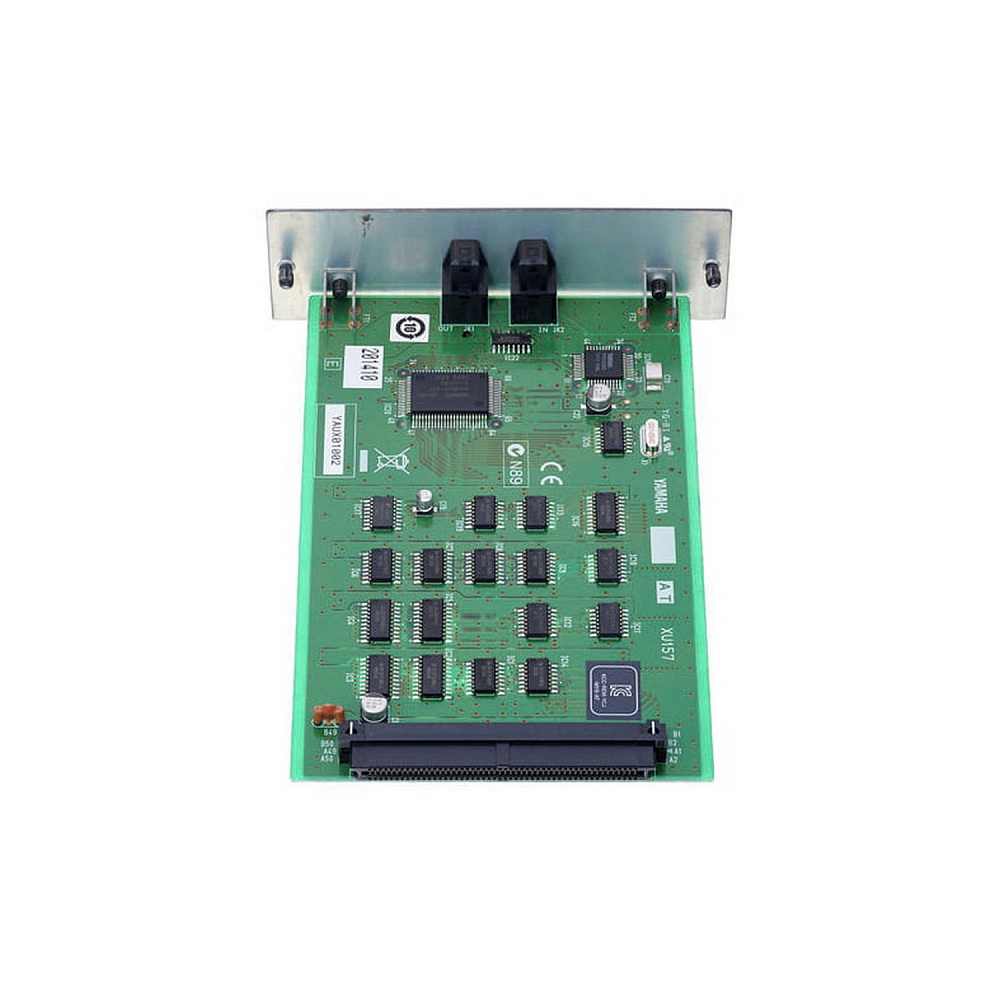

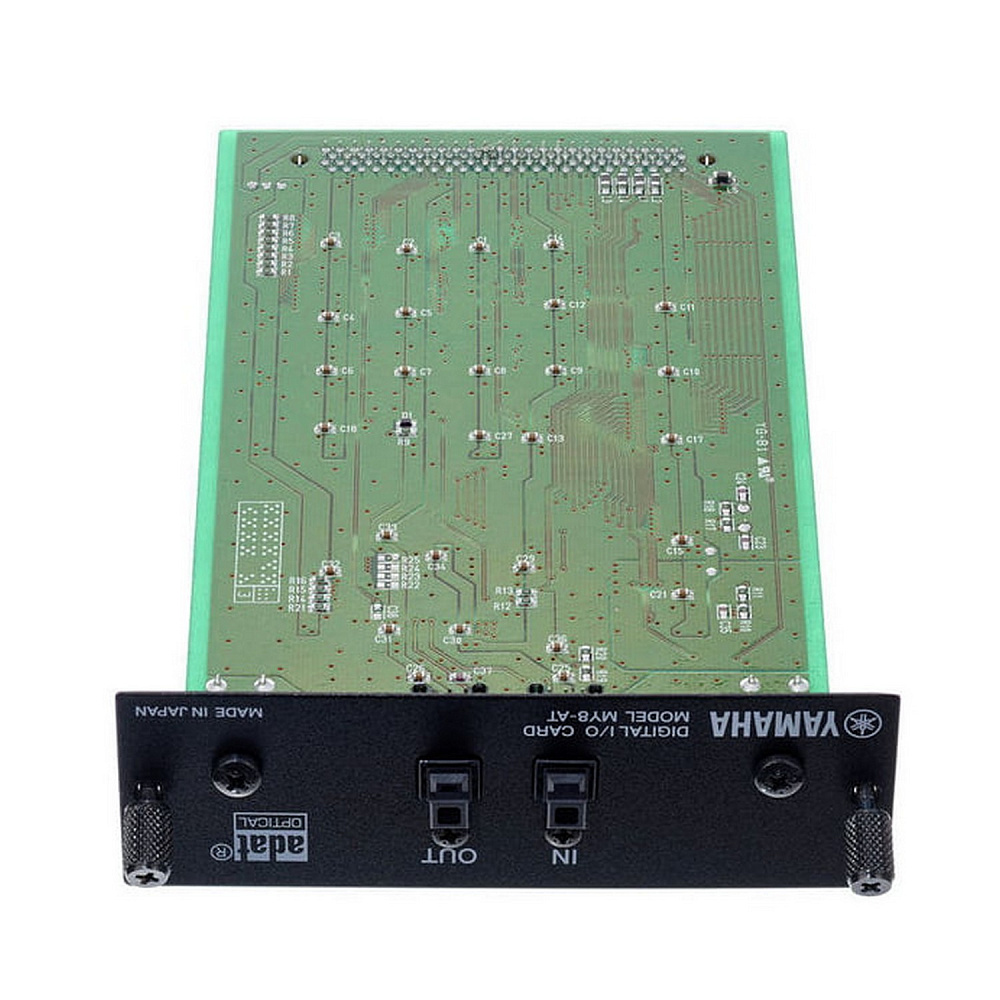

Аппаратная часть MY8-AT построена на компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 бита, обеспечивая прозрачную передачу сигнала без потери детализации. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего входы и выходы становятся доступны для маршрутизации через меню консоли или процессора. Питание подаётся от слота расширения, отдельный блок питания не требуется. Карта не вносит заметной задержки в аудиотракт и не влияет на обработку сигнала — она работает исключительно как цифровой интерфейс ввода-вывода.

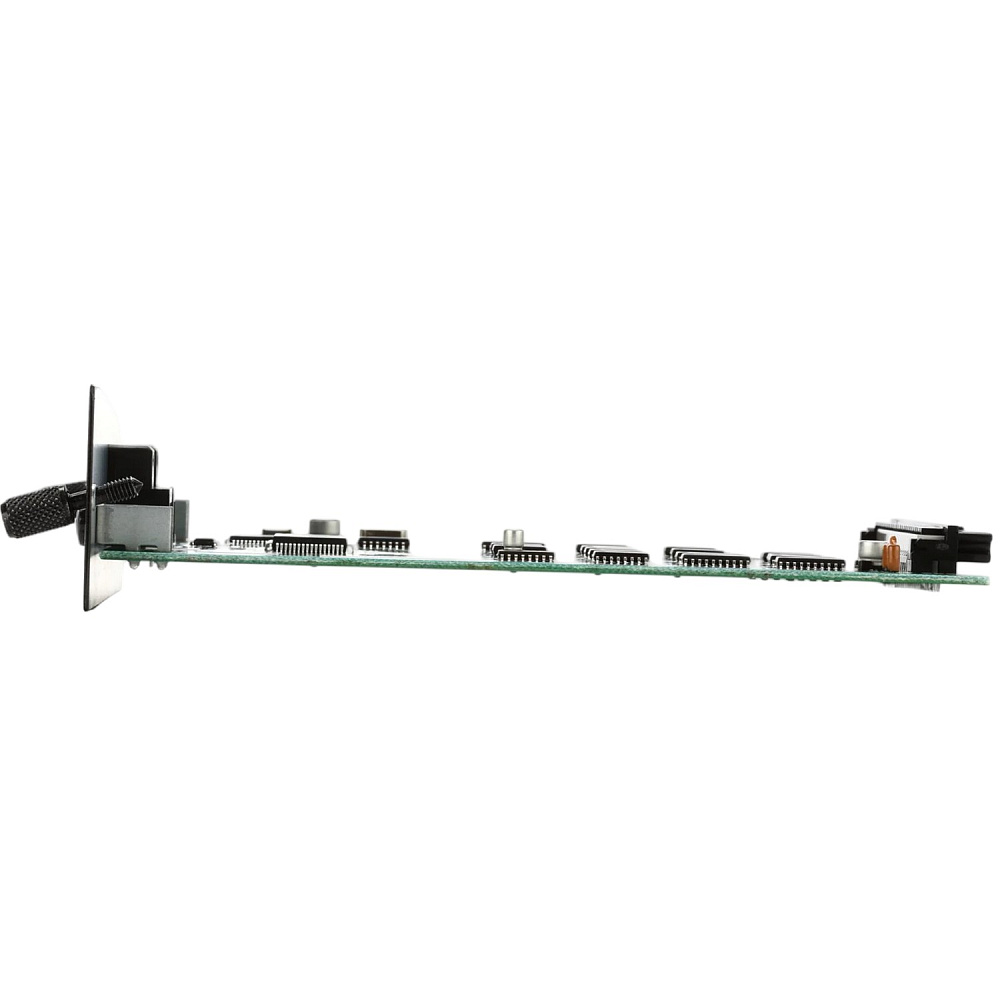

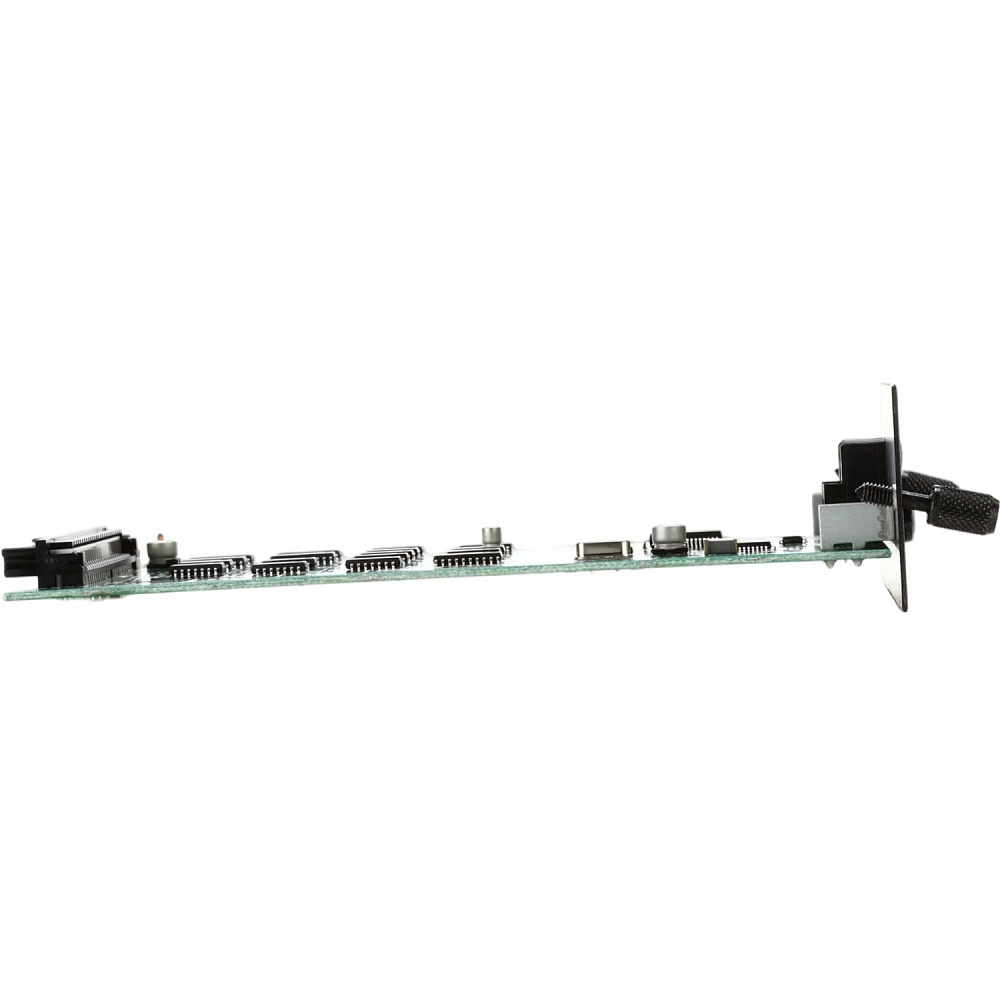

Конструктивно MY8-AT выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют примерно 120 × 40 × 160 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY8-AT полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9, PM5D, 01V, PM1D, DME32, AW4416, AW2816 и SREV1. Для расширения цифровых возможностей в линейке предусмотрены другие карты Mini-YGDAI, например MY16-AT↗ с шестнадцатью каналами ADAT, MY8-AE96↗ с интерфейсом AES/EBU, а также карты с аналоговыми входами и интерфейсом Dante. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.
