Плата расширения Yamaha MY8-AEB

В профессиональном аудио редко возникает задача просто «добавить входы»: чаще речь идёт о том, чтобы встроить цифровую консоль в уже существующую инфраструктуру, где десятилетиями используется проверенный формат передачи данных. Yamaha MY8-AEB — это плата расширения формата Mini-YGDAI, которая добавляет совместимым цифровым микшерным консолям и процессорам Yamaha полноценный интерфейс AES/EBU с возможностью синхронизации по опорному видеосигналу. Карта устанавливается в слот расширения MY и предоставляет 8 входов и 8 выходов AES/EBU на разъёмах BNC, а также отдельный вход опорного видеосигнала (REF VIDEO), что делает её незаменимой в телевизионных и трансляционных комплексах, где аудиосигнал должен быть синхронизирован с видеопотоком.

Области применения MY8-AEB определяются её главным преимуществом — способностью работать в составе вещательных и трансляционных систем, где требуется жёсткая синхронизация аудио и видео. В телевизионных студиях и передвижных телевизионных станциях (OB-фургонах) плата позволяет подключить консоль к цифровым вещательным серверам, видеомикшерам и системам записи, а вход REF VIDEO обеспечивает автоматическую поддержку синхронизации с видеосигналом. В театральных постановках и мультимедийных пространствах карта используется для обмена сигналами с системами воспроизведения и шоу-контроллерами, где AES/EBU остаётся удобным форматом для передачи многоканального цифрового аудио. В инсталляциях с фиксированным монтажом — конференц-залах, кампусах, спортивных объектах — MY8-AEB позволяет встроить консоль в существующую цифровую инфраструктуру без замены периферийного оборудования. Для прокатных компаний и системных интеграторов плата ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а её компактность и стандартные разъёмы BNC упрощают коммутацию на объекте.

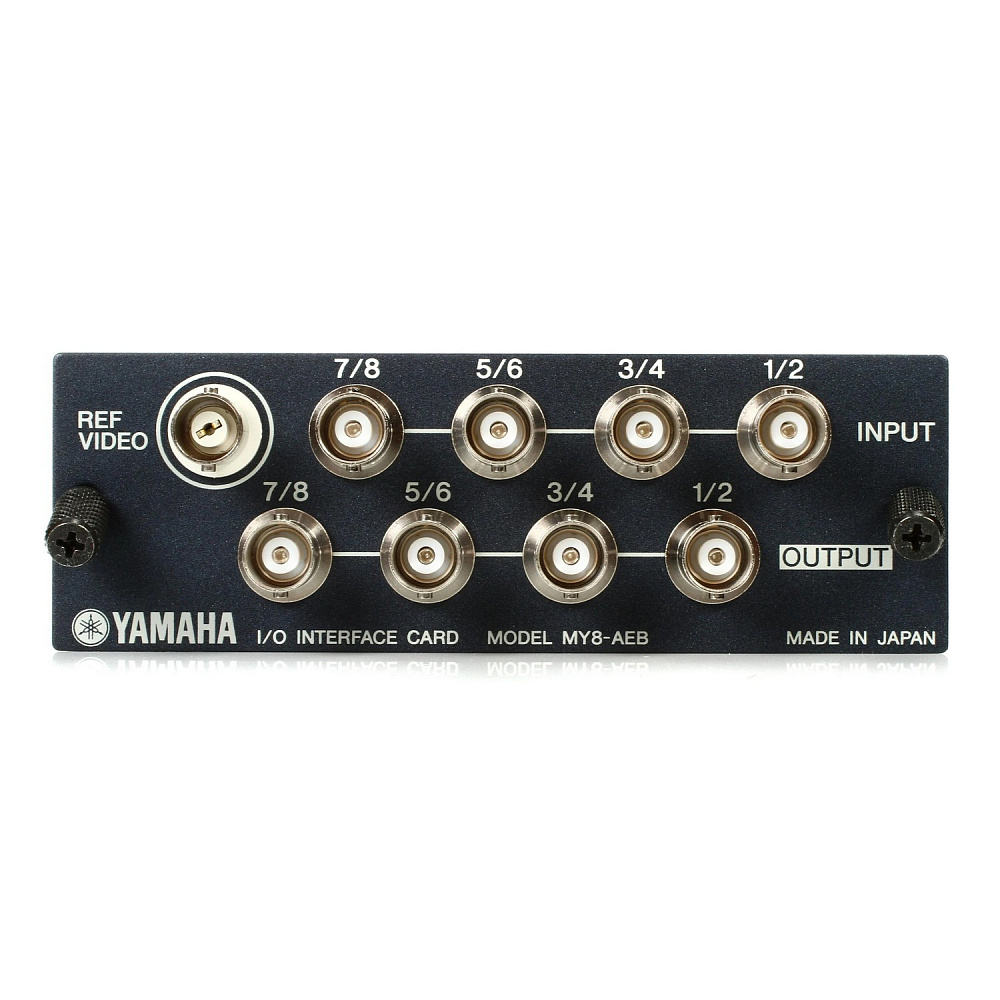

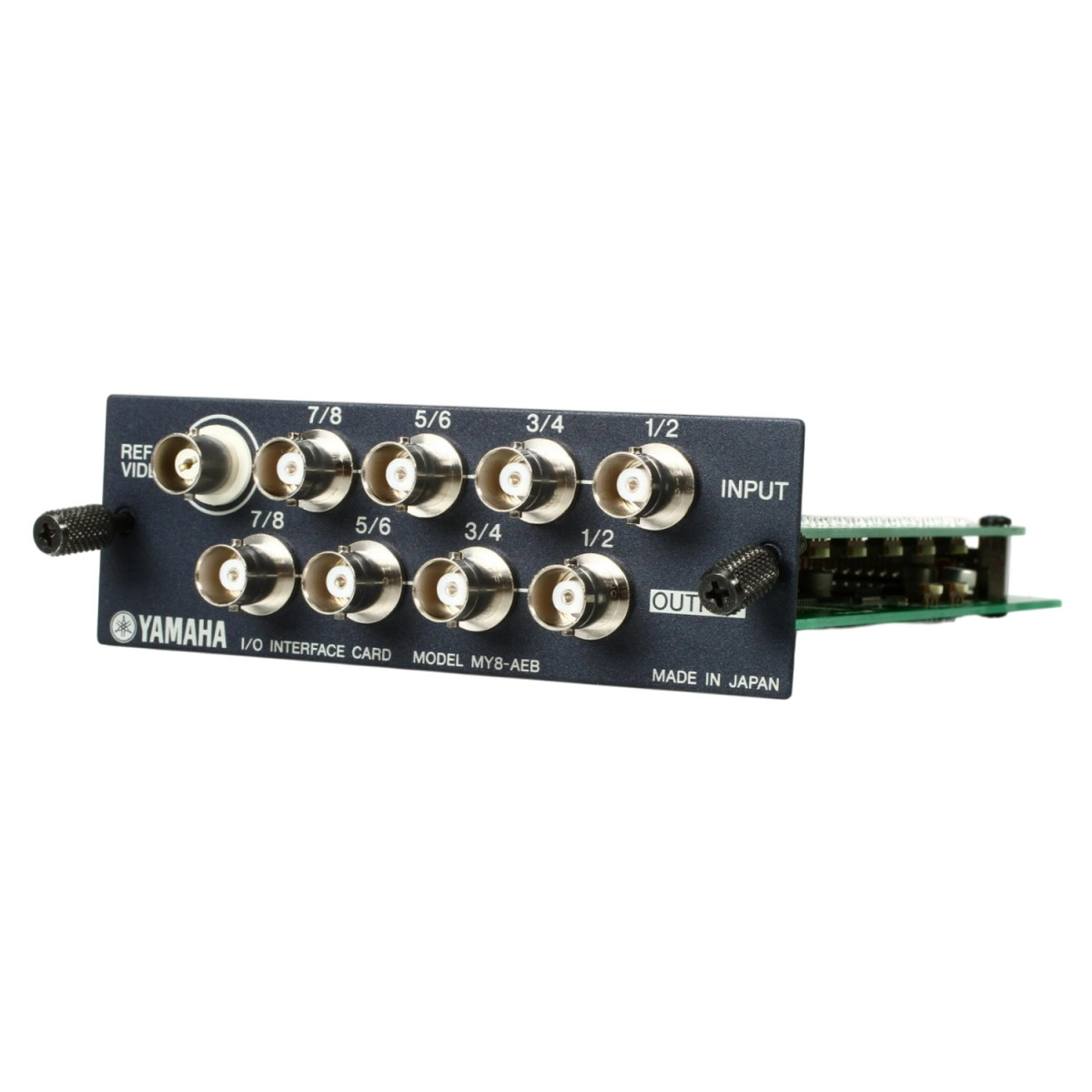

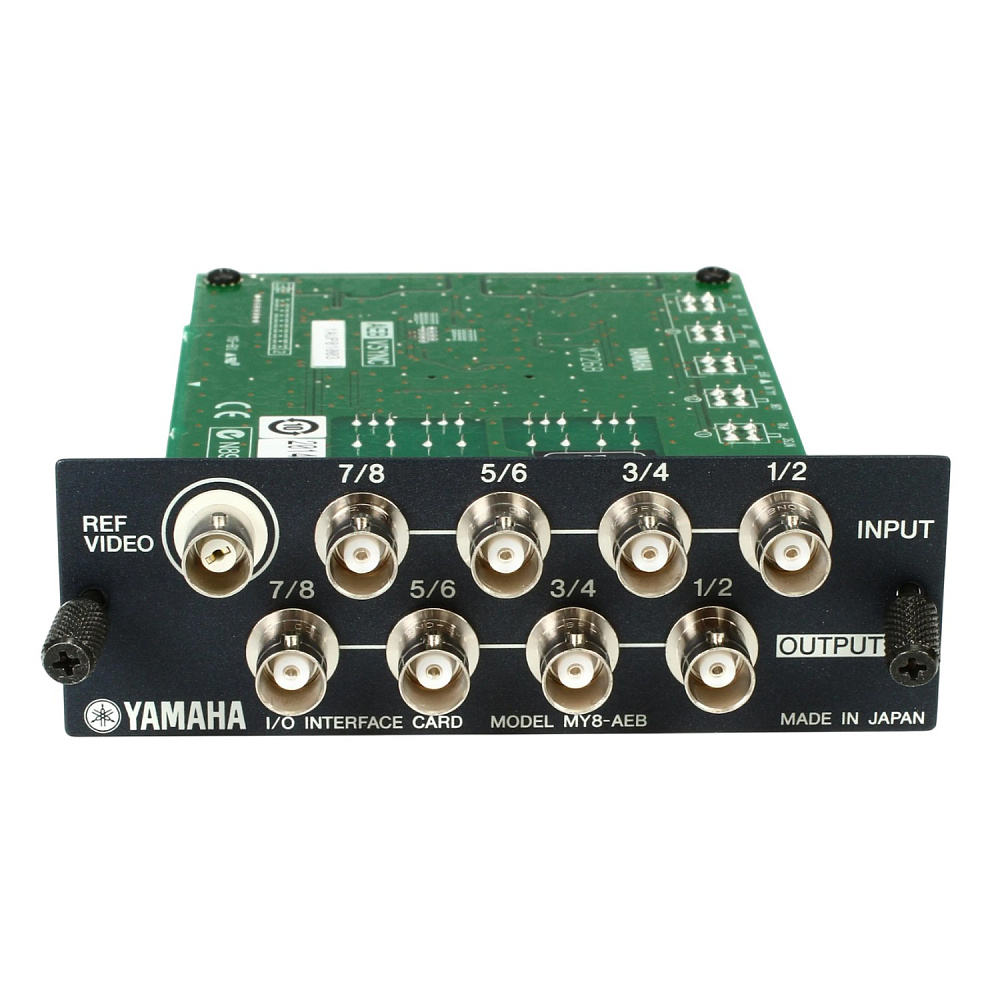

Ключевая особенность MY8-AEB — функция eXi-Clock, которая обеспечивает поддержание синхронизации и автоматическое восстановление тактового сигнала при работе с внешними устройствами. В отличие от многих плат AES/EBU, эта модель оснащена входом опорного видеосигнала, что позволяет синхронизировать аудио с видеопотоком без внешних синхронизаторов. Девять разъёмов BNC (четыре входа, четыре выхода и один вход REF VIDEO) обеспечивают плотную коммутацию: каждый разъём BNC передаёт два канала AES/EBU, что в сумме даёт восемь входов и восемь выходов. Такая архитектура позволяет использовать одну и ту же карту в проектах с разными требованиями к синхронизации, не приобретая дополнительные устройства.

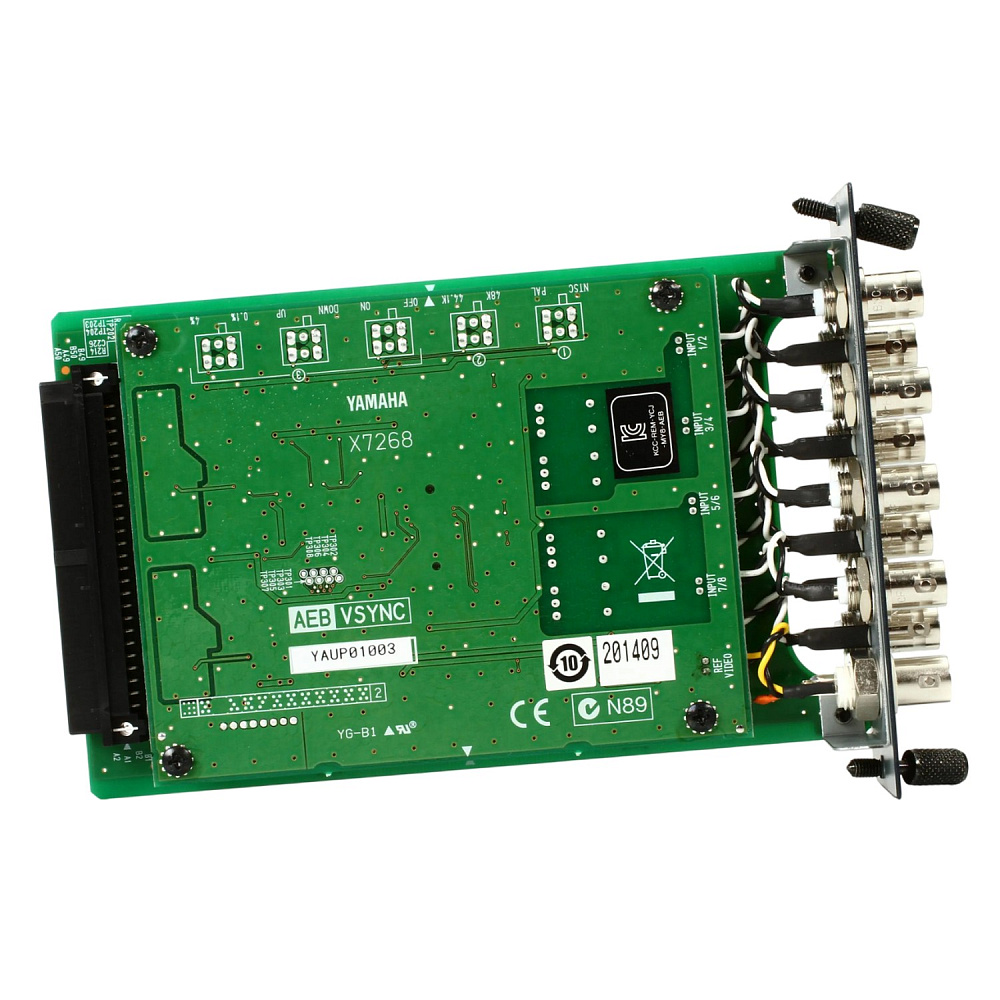

Аппаратная часть MY8-AEB построена на компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 бита, обеспечивая прозрачную передачу сигнала без потери детализации. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего входы и выходы становятся доступны для маршрутизации через меню консоли или процессора. Питание подаётся от слота расширения, отдельный блок питания не требуется. Карта не вносит заметной задержки в аудиотракт и не влияет на обработку сигнала — она работает исключительно как цифровой интерфейс ввода-вывода.

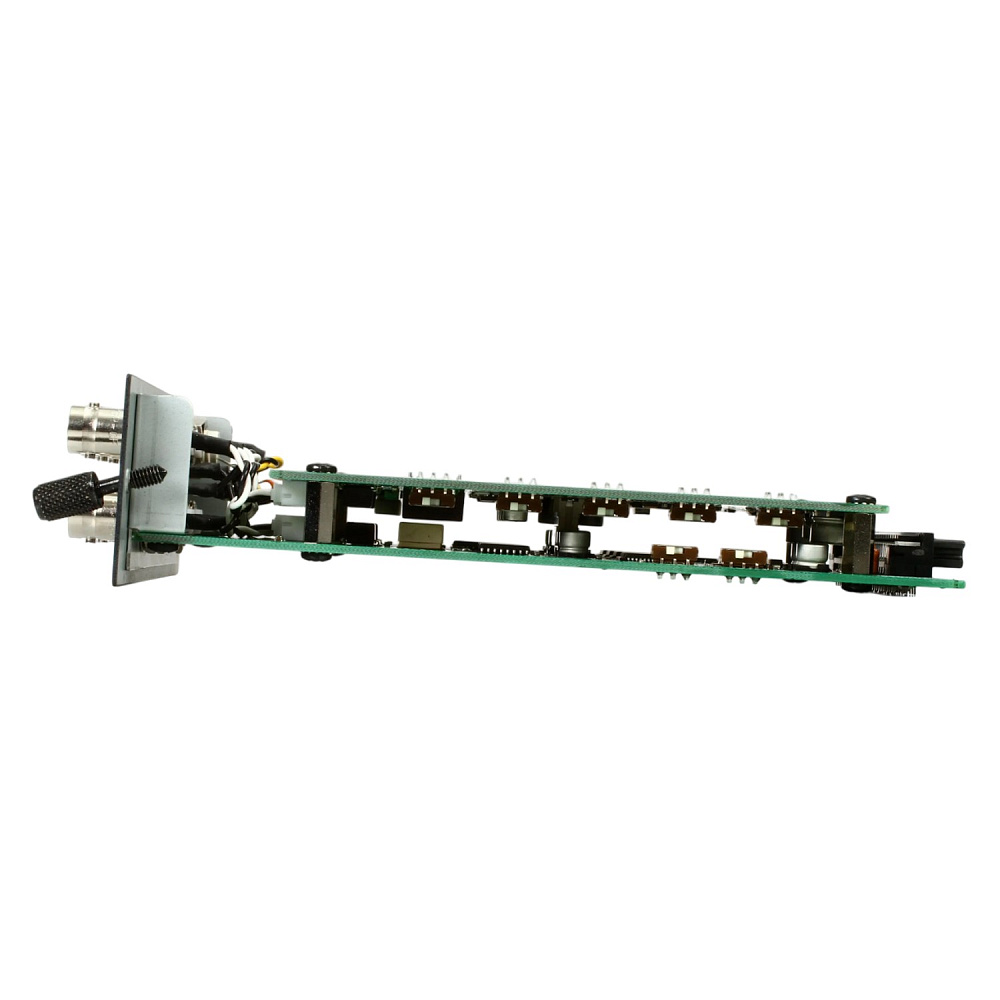

Конструктивно MY8-AEB выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют примерно 120 × 40 × 160 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY8-AEB полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9 и PM5D. Для расширения цифровых возможностей в линейке предусмотрены другие карты Mini-YGDAI, например MY8-AE96S↗ с преобразователем частоты дискретизации на входах, а также карты с интерфейсами ADAT и MADI. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.
