Плата расширения Yamaha MY8-AE96

В профессиональном аудио редко возникает задача просто «добавить входы»: чаще речь идёт о том, чтобы встроить цифровую консоль в уже существующую инфраструктуру, где десятилетиями используется проверенный формат передачи данных. Yamaha MY8-AE96 — это плата расширения формата Mini-YGDAI, которая добавляет совместимым цифровым микшерным консолям и процессорам Yamaha полноценный интерфейс AES/EBU. Карта устанавливается в слот расширения MY и предоставляет 8 входов и 8 выходов AES/EBU на одном разъёме D-sub 25-pin, обеспечивая передачу несжатого цифрового аудио с разрядностью 24 бита и поддержкой частот дискретизации 44,1, 48, 88,2 и 96 кГц. Это решение для проектов, где сигнал должен оставаться в цифровом виде на всём протяжении тракта — от консоли до внешнего процессора, рекордера или вещательного сервера.

Области применения MY8-AE96 охватывают широкий спектр профессиональных задач. На концертных площадках и фестивалях плата позволяет подключить к консоли внешние цифровые процессоры обработки, усилители с AES/EBU-входами или системы записи, сохраняя сигнал в цифровом виде и исключая лишние аналого-цифровые преобразования. В театральных постановках и многофункциональных пространствах карта используется для обмена сигналами с системами воспроизведения и шоу-контроллерами, где AES/EBU остаётся удобным форматом для передачи многоканального цифрового аудио. В студиях звукозаписи и на трансляционных комплексах MY8-AE96 обеспечивает прямое цифровое подключение к рекордерам, рабочим станциям и вещательным серверам. В инсталляциях с фиксированным монтажом — конференц-залах, кампусах, спортивных объектах — плата позволяет встроить консоль в существующую цифровую инфраструктуру без замены периферийного оборудования. Для прокатных компаний и системных интеграторов MY8-AE96 ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а её компактность и стандартный разъём D-sub 25-pin упрощают коммутацию на объекте.

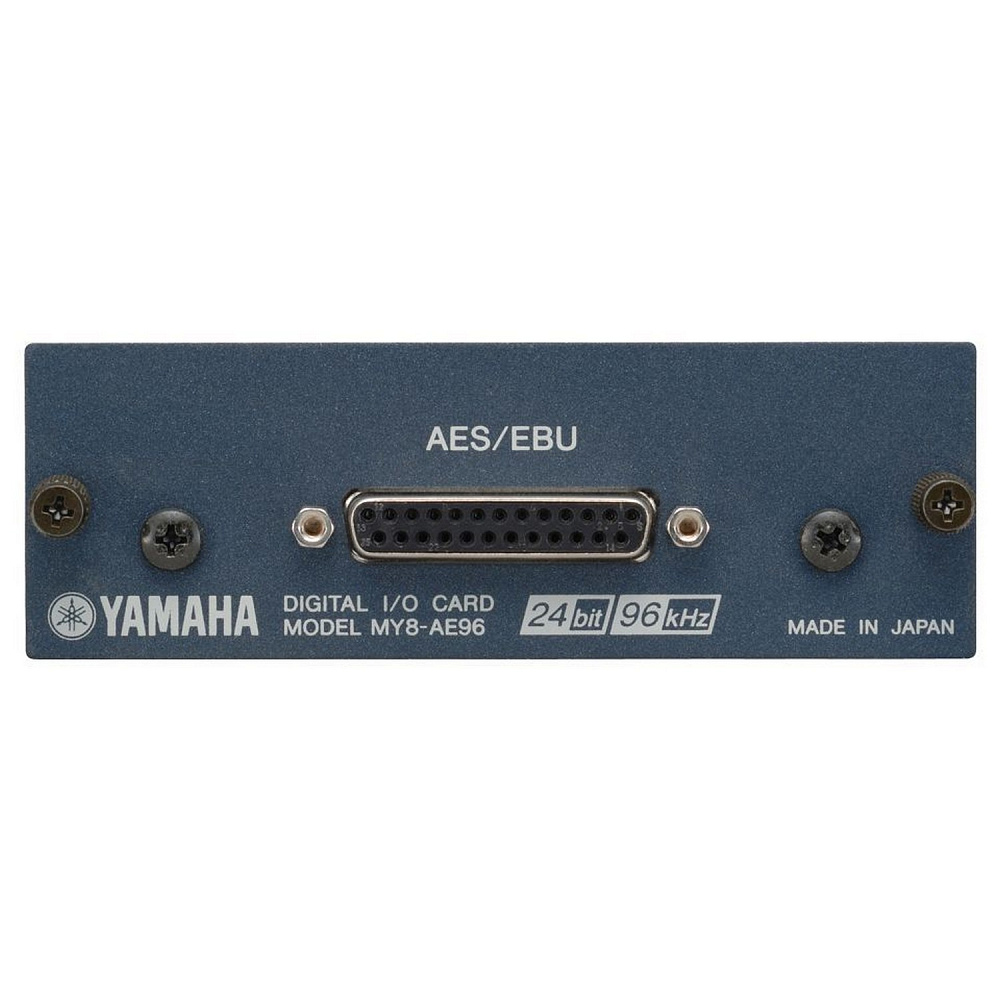

Ключевая особенность MY8-AE96 — плотная коммутация восьми входов и восьми выходов через один разъём D-sub 25-pin. Это особенно удобно в рэковых и инсталляционных конфигурациях, где важна аккуратность кабельной разводки: один многожильный кабель передаёт весь цифровой поток, снижая риск ошибки при подключении и упрощая обслуживание. Плата не оснащена встроенным преобразователем частоты дискретизации (SRC) — для работы с устройствами, тактовые частоты которых отличаются от частоты консоли, в линейке предусмотрена модель MY8-AE96S↗ с SRC на входах. MY8-AE96 ориентирована на системы, где все цифровые устройства синхронизированы от общего тактового генератора — например, от Word Clock консоли или внешнего клока, — что характерно для большинства профессиональных инсталляций и гастрольных комплектов.

Аппаратная часть MY8-AE96 построена на компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 бита, обеспечивая прозрачную передачу сигнала без потери детализации. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего входы и выходы становятся доступны для маршрутизации через меню консоли или процессора. Питание подаётся от слота расширения, отдельный блок питания не требуется. Карта не вносит заметной задержки в аудиотракт и не влияет на обработку сигнала — она работает исключительно как цифровой интерфейс ввода-вывода.

Конструктивно MY8-AE96 выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют примерно 120 × 40 × 160 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY8-AE96 полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9 и PM5D. Для проектов, где требуется преобразование частоты дискретизации на входах, в линейке предусмотрена модель MY8-AE96S↗, а для интеграции в вещательные системы с синхронизацией по видеосигналу — MY8-AEB↗ с входом REF VIDEO. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.

Приобрести Yamaha MY8-AE96 можно в интернет-магазине профессионального оборудования vismedia.ru.
