Плата расширения Yamaha MY16-MD64

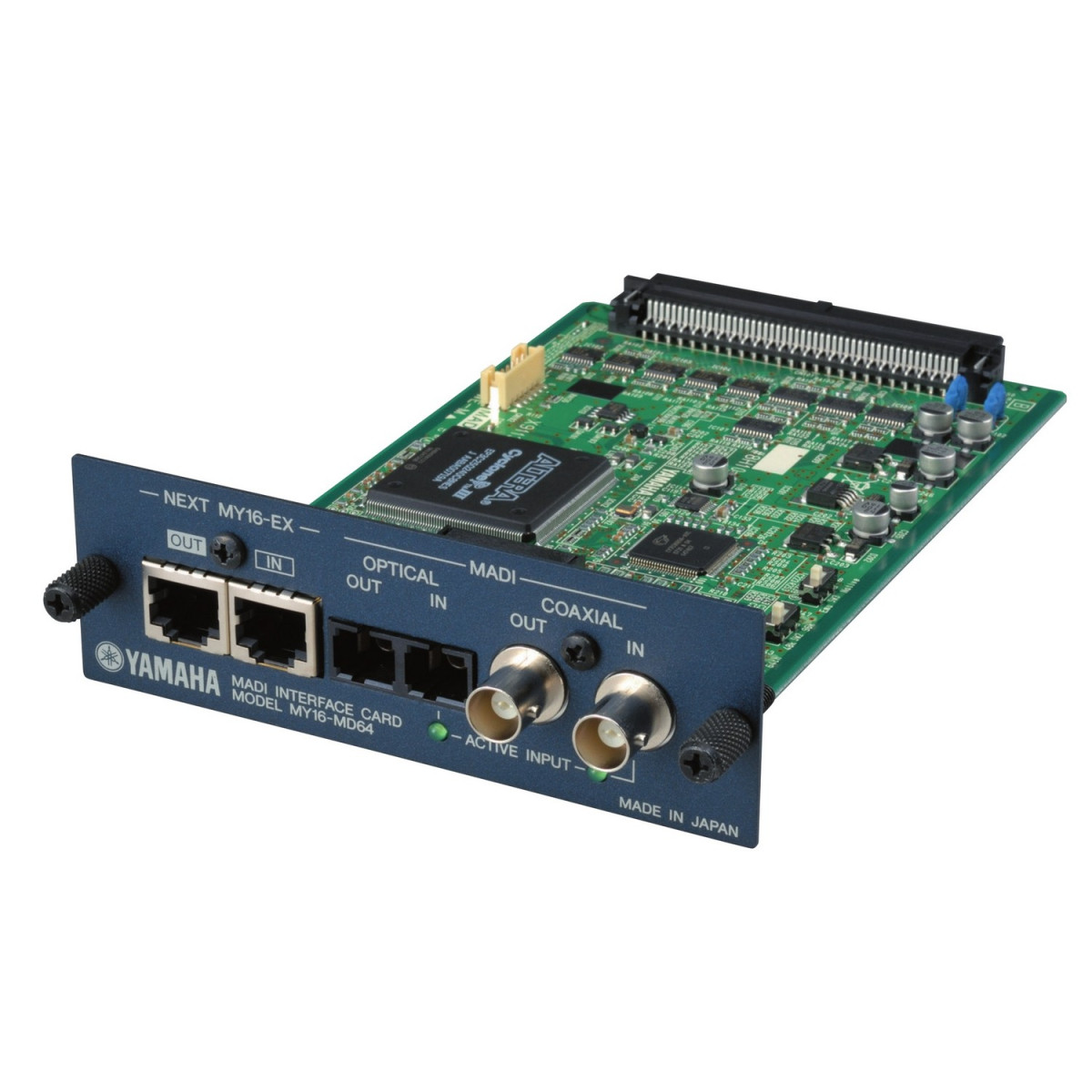

В профессиональном аудио редко возникает задача просто «добавить входы»: чаще речь идёт о том, чтобы встроить цифровую консоль в уже существующую инфраструктуру, где десятилетиями используется проверенный формат передачи данных. Yamaha MY16-MD64 — это плата расширения формата Mini-YGDAI, которая добавляет совместимым цифровым микшерным консолям и процессорам Yamaha полноценный интерфейс MADI. Карта устанавливается в слот расширения MY и предоставляет 16 входов и 16 выходов MADI с разрядностью 24 бита, а при добавлении до трёх карт расширения MY16-EX↗ канальная ёмкость увеличивается до 32, 48 или 64 каналов в каждом направлении. Это решение для проектов, где сигнал должен передаваться на большие расстояния без потери качества и с минимальными затратами на кабельную инфраструктуру.

Области применения MY16-MD64 определяются её главным преимуществом — способностью работать в составе распределённых и многозонных аудиосистем. На крупных концертных площадках и фестивалях плата связывает основную консоль с удалёнными сценическими модулями ввода-вывода, усилительными комплексами и системами записи, используя один тонкий коаксиальный или оптический кабель вместо десятков аналоговых линий. В телевизионных студиях и передвижных телевизионных станциях (OB-фургонах) карта обеспечивает обмен многоканальным аудио с вещательными серверами и видеомикшерами, а резервирование входов позволяет сохранить сигнал при обрыве одного из кабелей. В театральных постановках и многофункциональных пространствах MY16-MD64 используется для передачи сигналов между сценическими зонами, аппаратной и системой записи, где важны синхронность и устойчивость к электромагнитным помехам. В студиях звукозаписи и на трансляционных комплексах плата подключает консоль к рабочим станциям Steinberg DAW и многодорожечным рекордерам, сохраняя сигнал в цифровом виде на всём протяжении тракта. В инсталляциях с фиксированным монтажом — конференц-залах, кампусах, спортивных объектах — MY16-MD64 позволяет встроить консоль в существующую MADI-инфраструктуру без замены периферийного оборудования. Для прокатных компаний и системных интеграторов карта ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а её компактность и стандартные разъёмы BNC и SC упрощают коммутацию на объекте.

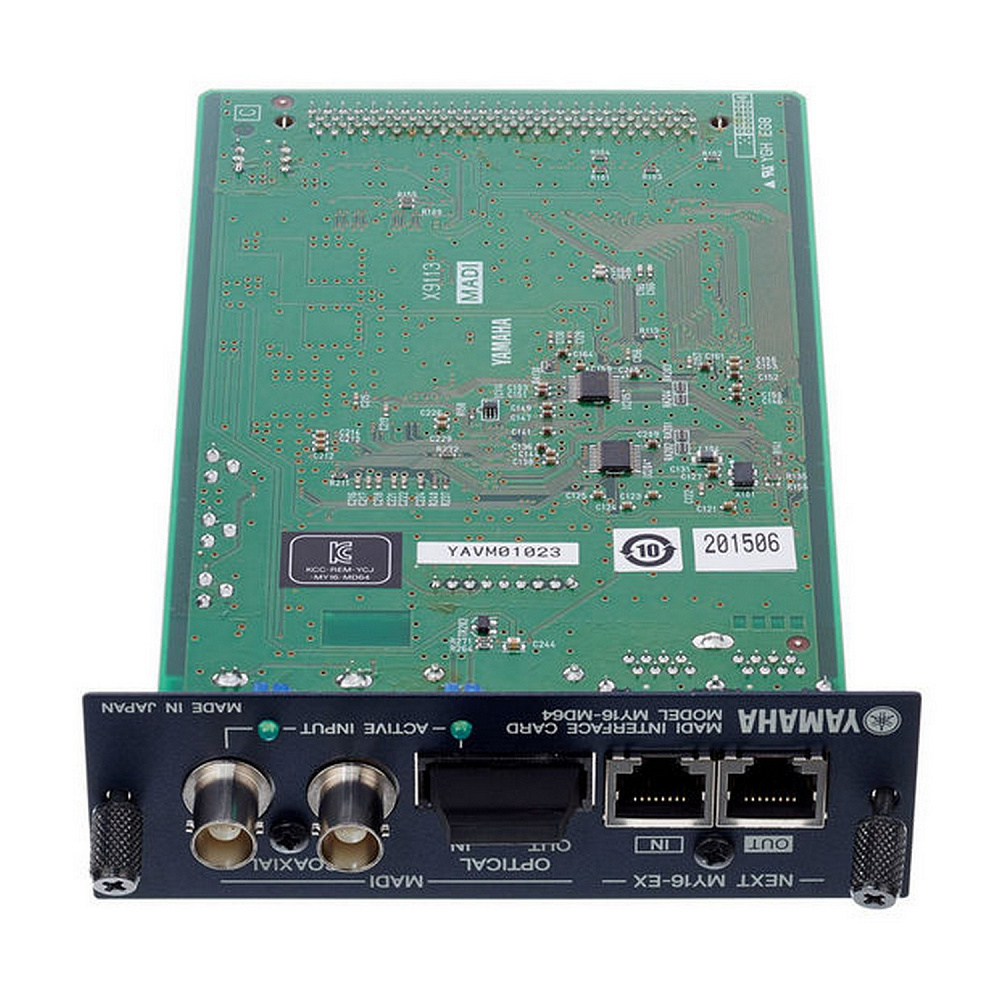

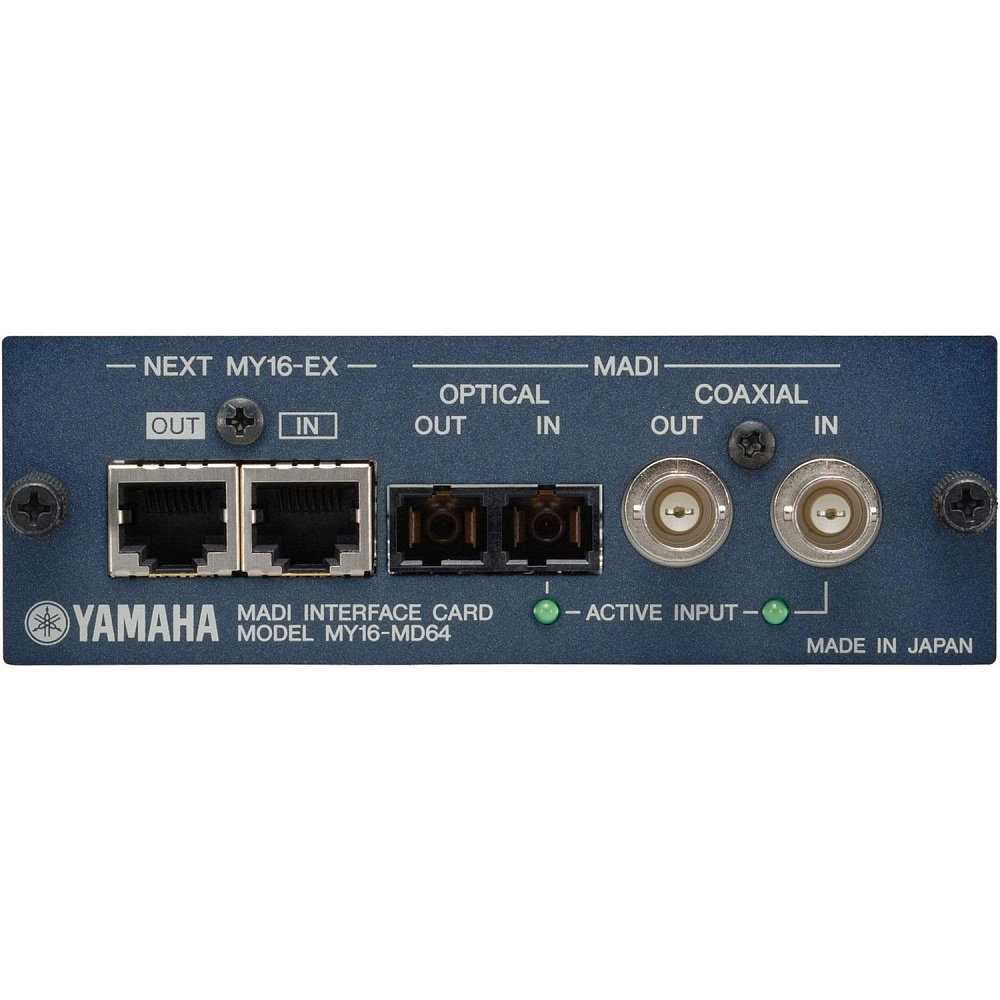

Ключевая особенность MY16-MD64 — резервирование входов и выходов. Карта оснащена двумя типами разъёмов для MADI: коаксиальными BNC и оптическими SC. Если на оба входа поступает сигнал, приоритет отдаётся оптическому; при обрыве оптоволокна карта автоматически переключается на коаксиальный вход, что обеспечивает бесперебойную передачу даже в нештатной ситуации. Выходы при этом работают одновременно, позволяя подключать несколько устройств или организовывать резервные линии. Два порта RJ45 предназначены для соединения с картами расширения MY16-EX↗, которые добавляют по 16 каналов ввода-вывода каждая. Такая архитектура позволяет наращивать ёмкость системы постепенно, не приобретая сразу полноразмерный MADI-интерфейс. Коаксиальные кабели обеспечивают передачу на расстояние до 100 метров, а оптические — до 2000 метров, что делает карту пригодной для стадионов, кампусов и многозонных комплексов, где длина линий имеет значение.

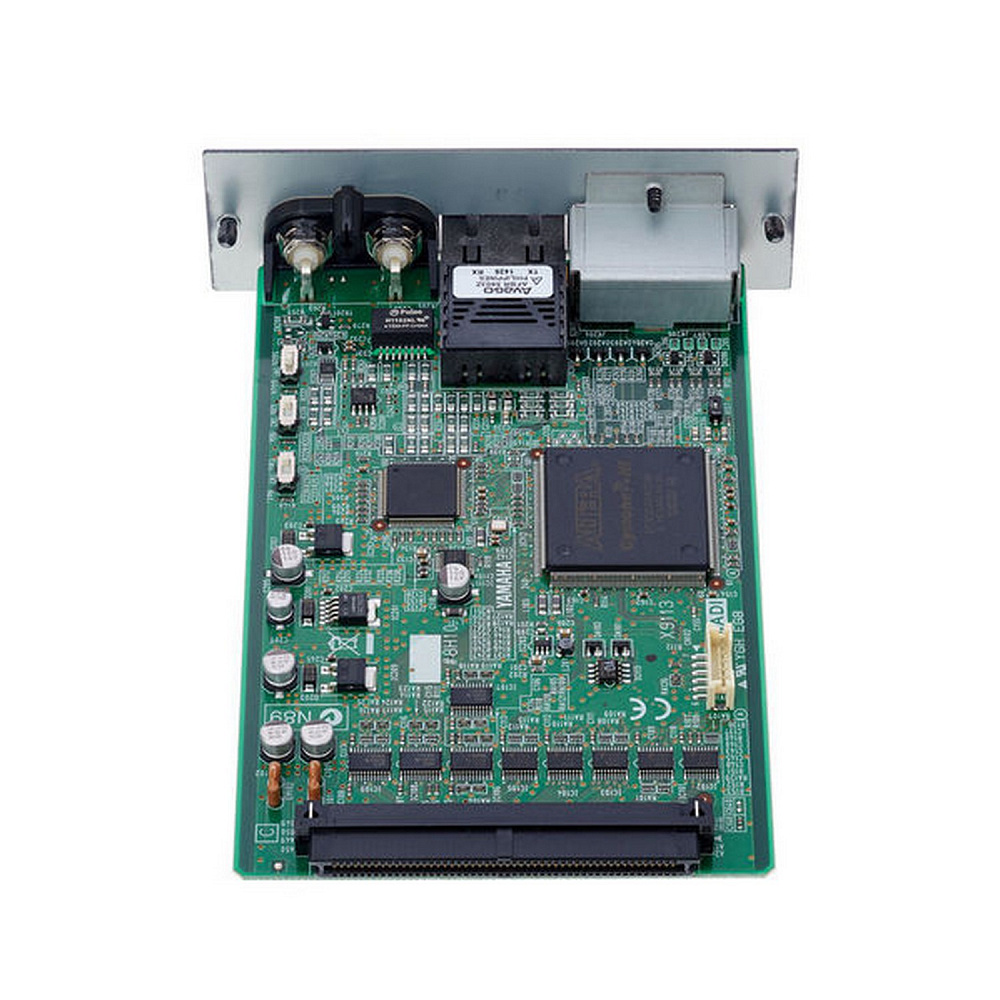

Аппаратная часть MY16-MD64 построена на компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1 и 48 кГц в режимах 56 и 64 канала, а также 88,2 и 96 кГц в режиме Double Speed, что позволяет использовать её в проектах с разными требованиями к частоте дискретизации. Разрядность составляет 24 бита, что обеспечивает прозрачную передачу сигнала без потери детализации. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего входы и выходы становятся доступны для маршрутизации через меню консоли или процессора. Питание подаётся от слота расширения, отдельный блок питания не требуется. Карта не вносит заметной задержки в аудиотракт и не влияет на обработку сигнала — она работает исключительно как цифровой интерфейс ввода-вывода.

Конструктивно MY16-MD64 выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют примерно 120 × 40 × 160 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY16-MD64 полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9 и PM5D. Для расширения канальной ёмкости используются карты MY16-EX↗, а для интеграции с другими цифровыми форматами в линейке предусмотрены карты MY8-AE96↗ с интерфейсом AES/EBU и MY16-AT↗ с интерфейсом ADAT. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.
