Плата расширения Yamaha MY16-AT

В профессиональном аудио редко возникает задача просто «добавить входы»: чаще речь идёт о том, чтобы встроить цифровую консоль в уже существующую инфраструктуру, где десятилетиями используется проверенный формат передачи данных. Yamaha MY16-AT — это плата расширения формата Mini-YGDAI, которая добавляет совместимым цифровым микшерным консолям и процессорам Yamaha полноценный интерфейс ADAT. Карта устанавливается в слот расширения MY и предоставляет 16 оптических входов и 16 оптических выходов ADAT с разрядностью 24 бита, а при работе на частоте 96 кГц конфигурация автоматически перестраивается на 8 входов и 8 выходов. Для подключения используются четыре оптических разъёма TOSLINK, что позволяет передавать многоканальный цифровой аудиопоток без дополнительных преобразователей и лишних кабелей.

Области применения MY16-AT определяются её главным преимуществом — совместимостью с огромным парком оборудования, оснащённым интерфейсом ADAT. На концертных площадках и в студийных комплексах плата позволяет подключить к консоли внешние ADAT-преобразователи, цифровые рекордеры, рабочие станции и многоканальные интерфейсы, сохраняя сигнал в цифровом виде на всём протяжении тракта. В театральных постановках и многофункциональных пространствах карта используется для обмена сигналами с системами воспроизведения и записи, где ADAT остаётся удобным форматом для передачи восьми каналов по одному оптическому кабелю. В инсталляциях с фиксированным монтажом — конференц-залах, учебных аудиториях, храмах — MY16-AT позволяет встроить консоль в существующую цифровую инфраструктуру без замены периферийного оборудования. Для прокатных компаний и системных интеграторов плата ценна тем, что расширяет коммутационные возможности уже имеющихся консолей и процессоров, а её компактность и стандартные оптические разъёмы упрощают коммутацию на объекте.

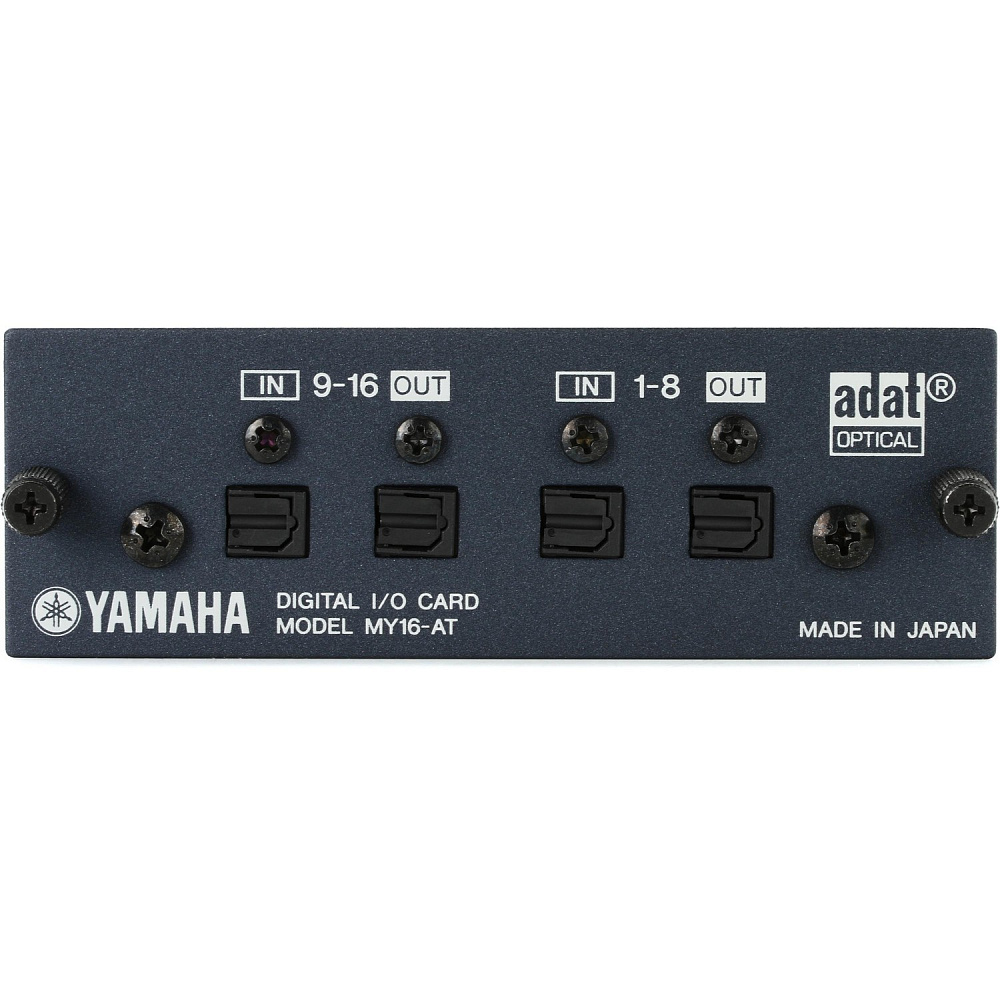

Ключевая особенность MY16-AT — поддержка двух режимов работы. На частотах 44,1 и 48 кГц карта обеспечивает полноценные 16 входов и 16 выходов, что соответствует двум потокам ADAT по восемь каналов каждый. При переключении системы на 88,2 или 96 кГц каждый оптический порт передаёт четыре канала вместо восьми, поэтому общее количество каналов сокращается до восьми входов и восьми выходов. Такая архитектура позволяет использовать одну и ту же карту в проектах с разными требованиями к частоте дискретизации, не приобретая отдельные модели для 48 и 96 кГц. Четыре оптических разъёма TOSLINK обеспечивают плотную коммутацию: два разъёма обычно используются для входных потоков, два — для выходных, что упрощает кабельную разводку и снижает риск ошибки при подключении.

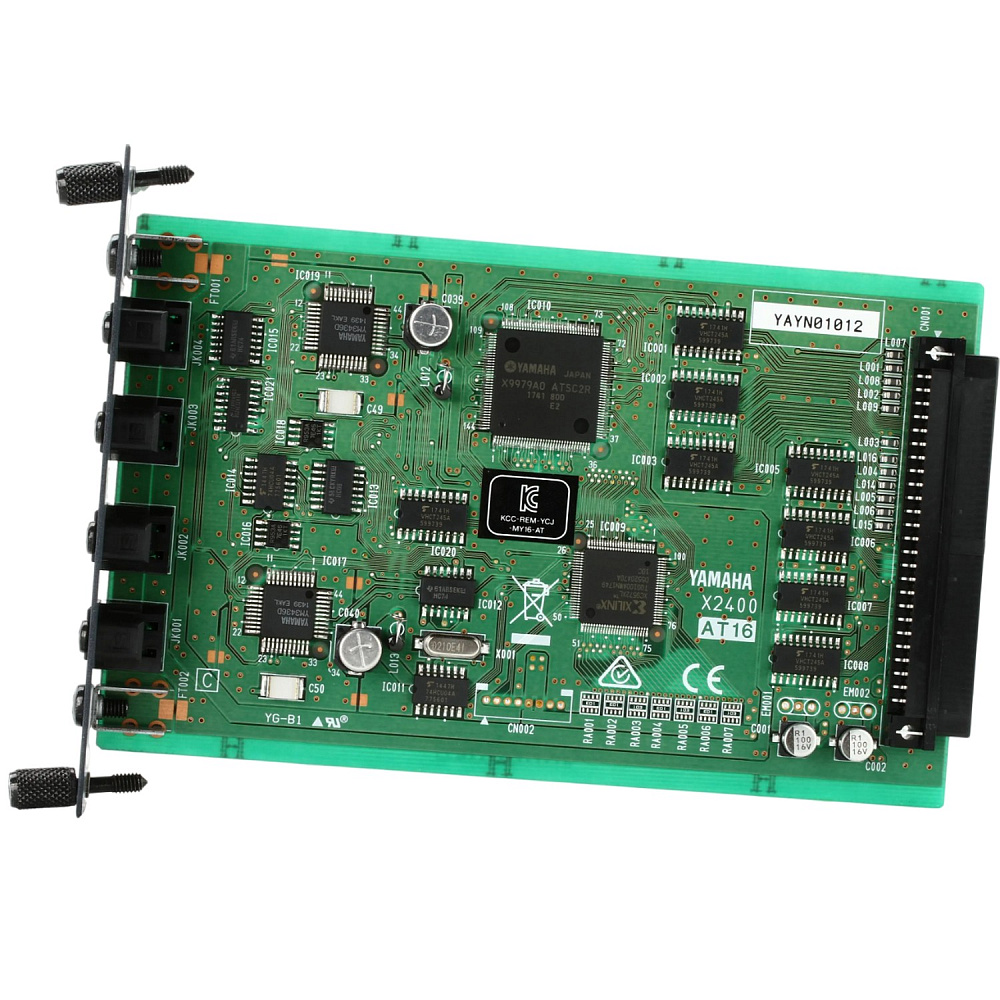

Аппаратная часть MY16-AT построена на компонентах, соответствующих стандартам профессионального цифрового аудио. Карта поддерживает частоты дискретизации 44,1, 48, 88,2 и 96 кГц и разрядность 24 бита, обеспечивая прозрачную передачу сигнала без потери детализации. Плата устанавливается в слот Mini-YGDAI (MY) совместимых устройств Yamaha и автоматически распознаётся системой, после чего входы и выходы становятся доступны для маршрутизации через меню консоли или процессора. Питание подаётся от слота расширения, отдельный блок питания не требуется. Карта не вносит заметной задержки в аудиотракт и не влияет на обработку сигнала — она работает исключительно как цифровой интерфейс ввода-вывода.

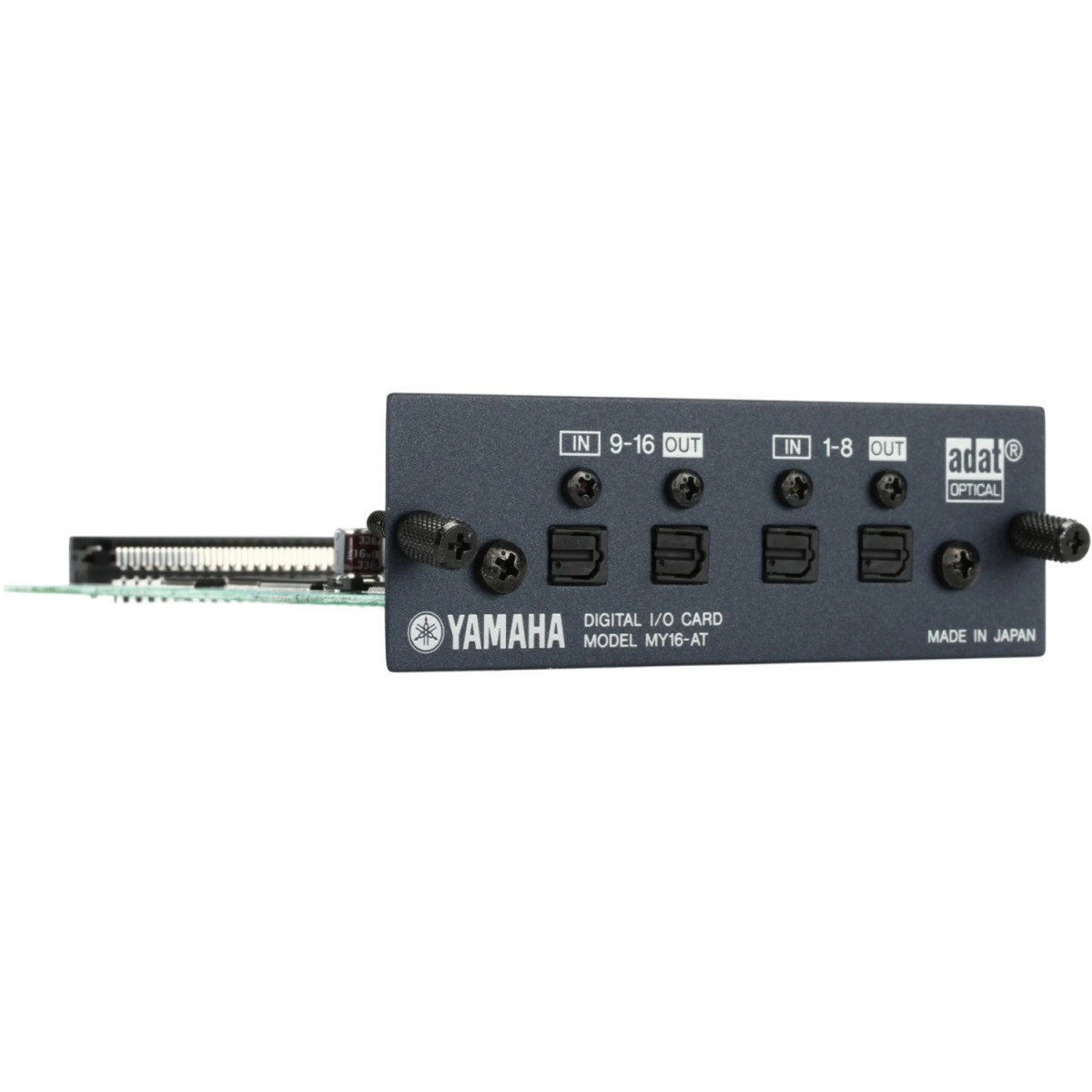

Конструктивно MY16-AT выполнена в компактном форм-факторе, характерном для плат серии MY. Габариты составляют примерно 120 × 40 × 160 мм, вес — около 0,2 кг, что делает карту лёгкой для установки и обслуживания. Плата рассчитана на непрерывную работу в составе профессиональных систем и соответствует требованиям по рабочей температуре и условиям хранения, предъявляемым к оборудованию Yamaha. Установка выполняется в авторизованном сервисном центре или квалифицированным специалистом, поскольку требует доступа к внутренним компонентам устройства.

MY16-AT полностью совместима с цифровыми консолями и процессорами Yamaha, оснащёнными слотами Mini-YGDAI. Среди поддерживаемых устройств — консоли серий CL↗, QL↗ и TF↗, а также процессоры DME7↗ и DME64N↗. Карта также работает с консолями DM2000, DM1000, 02R96, 01V96, M7CL, LS9 и PM5D. Для расширения цифровых возможностей в линейке предусмотрены другие карты Mini-YGDAI, например MY8-AT↗ с восемью каналами ADAT, а также карты с интерфейсами AES/EBU и MADI. Для настройки маршрутизации используется меню совместимого устройства, а для удалённого управления — программное обеспечение, соответствующее конкретной консоли или процессору.

Приобрести Yamaha MY16-AT можно в интернет-магазине профессионального оборудования vismedia.ru.
