Расширенная рама для подвеса Electro-Voice EVA-EG2-BLK

При построении профессиональных звуковых систем на базе линейных массивов серии EVA (Expandable Vertical Array) ключевое значение имеет не только правильный подбор акустических модулей, но и надёжная, функциональная система их подвеса, способная выдерживать значительные нагрузки и обеспечивать необходимые углы наклона. Electro‑Voice EVA‑EG2‑BLK — это удлинённая подвесная рама (грид) второго поколения, разработанная специально для монтажа элементов линейного массива EVA в стационарных инсталляциях. Модель представляет собой профессиональное решение для подвеса как массивов из трёх-четырёх модулей с экстремальными углами наклона, так и крупных систем из пяти-восьми модулей со стандартными углами вертикального отклонения.

Рама EVA‑EG2 является эволюционным развитием подвесной системы серии EVA и предлагает целый ряд преимуществ по сравнению со стандартным гридом EVA‑SG2. Боковые пластины крепления EVA‑EG2 на 11 дюймов (28 см) длиннее, чем у стандартного крепления EVA‑SG2. Это увеличение длины обеспечивает дополнительный рычаг и устойчивость, что критически важно при работе с тяжёлыми конфигурациями и экстремальными углами наклона. Удлинённый грид рекомендуется использовать в следующих ситуациях: для подвеса за верх массивов малых и средних размеров из трёх-четырёх кабинетов при необходимости сильного вертикального отклонения, а также для подвеса за верх больших массивов из пяти-восьми кабинетов при стандартных углах вертикального отклонения. При необходимости достижения экстремальных углов наклона в больших массивах допускается подвешивание массива за верхнюю и нижнюю его части с использованием дополнительного кронштейна EVA‑EG2.

Важнейшей особенностью EVA‑EG2 является его обязательное использование для подвеса сабвуферов EVA‑1151D и EVA‑2151D. Поскольку, вследствие большей массы, для подвеса сабвуферов требуется наличие шести точек крепления, а кронштейны первого поколения имеют только четыре. Единственно допустимое крепление для подвеса одного или нескольких сабвуферов EVA‑2151D — это кронштейн EVA‑EG2. При составлении массива из широкополосных систем EVA‑2082S и сабвуферов EVA‑2151D, сабвуферы необходимо подвешивать над широкополосными системами. В такой конфигурации максимальное количество сабвуферов составляет два кабинета, а широкополосных систем — пять кабинетов при использовании одной точки подвеса в пределах стандартных углов отклонения.

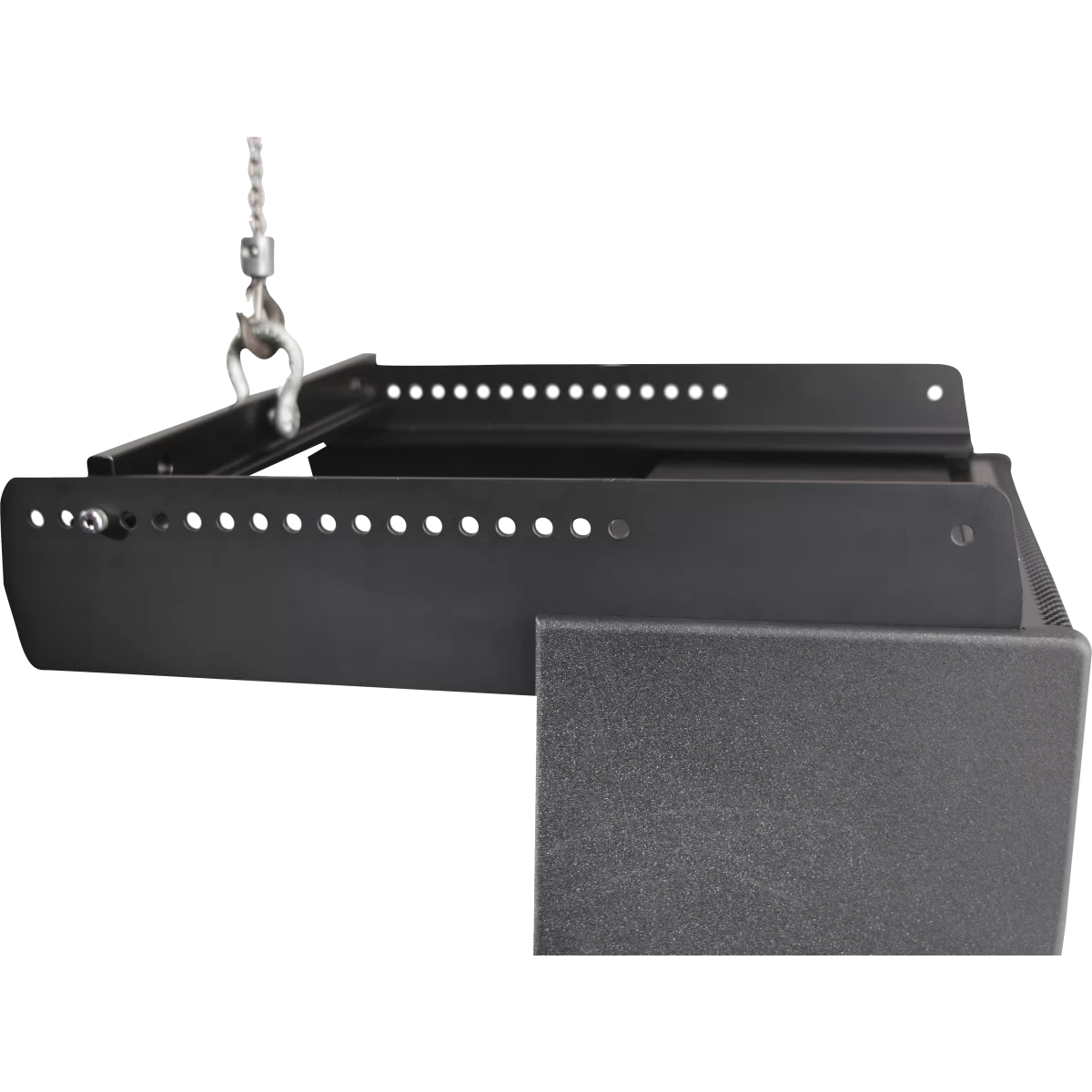

Конструкция EVA‑EG2 включает в себя следующие компоненты: две боковые пластины крепления, одну поперечную распорную перекладину (спредер-бар), два плечевых болта с буртиком и две нейлоновые шайбы. Боковые пластины и распорная перекладина собираются в единую раму с помощью входящих в комплект болтов и шайб. Такая модульная конструкция обеспечивает быструю и интуитивно понятную сборку непосредственно на объекте. Все элементы рамы имеют надёжное порошковое покрытие чёрного цвета, устойчивое к механическим повреждениям и коррозии.

Система подвеса EVA‑EG2 органично интегрируется с акустическими модулями EVA: корпуса колонок соединяются с помощью встроенной внутренней металлической конструкции, проходящей сверху вниз. Все элементы крепления скрыты за декоративными панелями, что придаёт готовому кластеру EVA эстетичный внешний вид архитектурного элемента, а не громоздкой акустической системы. Подвесная система рассчитана на коэффициент запаса прочности более 8:1, что гарантирует безопасность подвеса даже при интенсивной эксплуатации и значительных динамических нагрузках.

Для проектирования системы с использованием EVA‑EG2 рекомендуется применять специализированное программное обеспечение EVADA (EVA Design Assistant), которое позволяет точно рассчитать необходимое количество гридов, углы наклона и точки подвеса, а также смоделировать поведение массива в конкретном помещении с учётом акустических параметров и геометрических особенностей. Чёрное исполнение (модификация BLK) позволяет подвесной системе оставаться практически незаметной на фоне акустических модулей и интерьера.

Приобрести Electro‑Voice EVA‑EG2‑BLK вы можете в интернет-магазине профессионального звукового оборудования vismedia.ru.
